一、前言

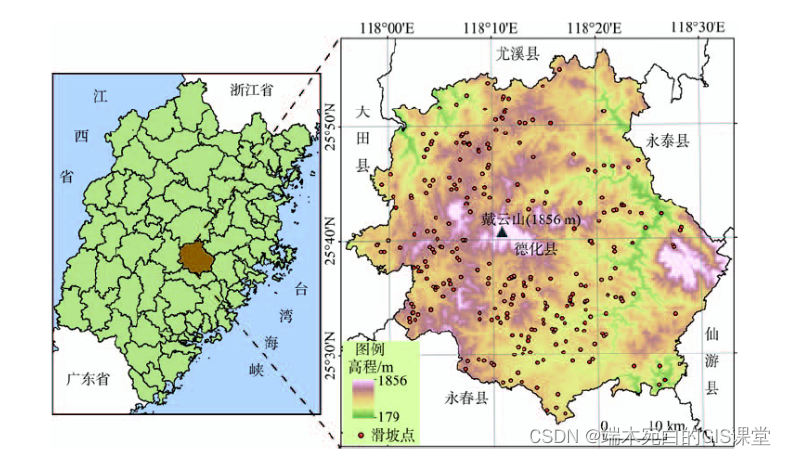

有些小伙伴应该见过上述这种专业的制图,本节主要是针对上述图片中的坐标格网进行讲解。如果添加并且对其进行设置。
二、具体步骤

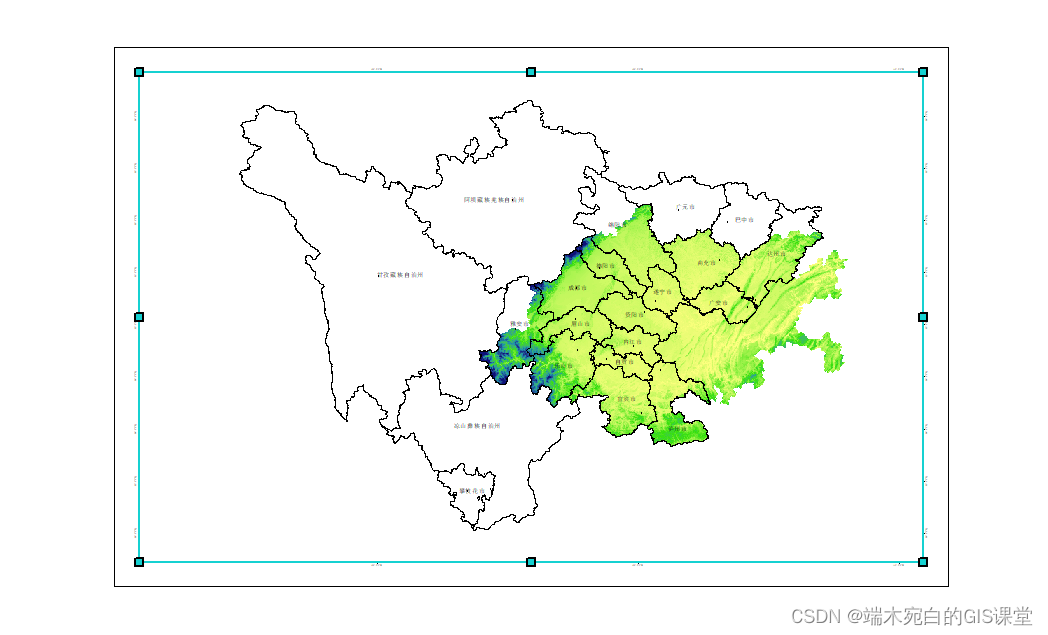

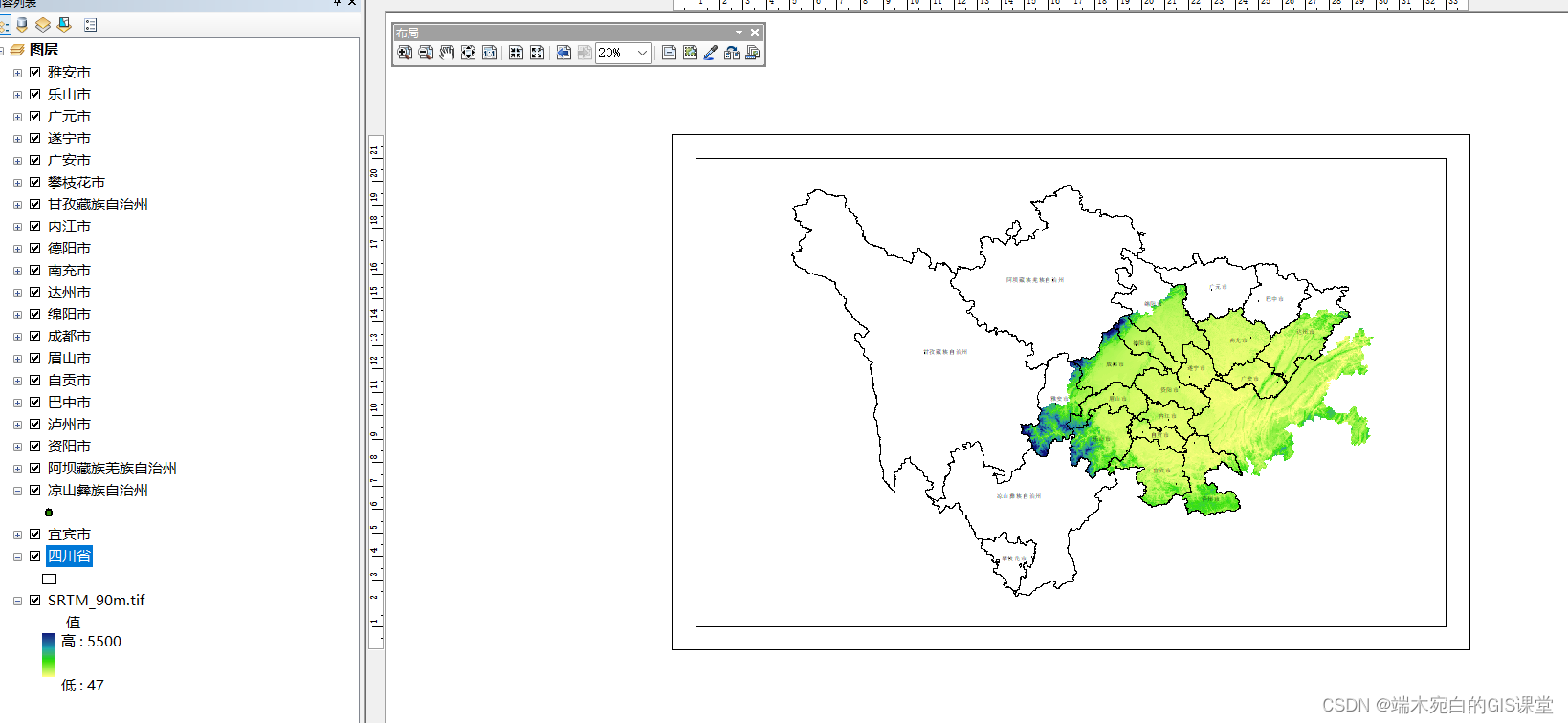

1、接上前文的内容继续,首先一样添加相关数据并且切换到布局视图。

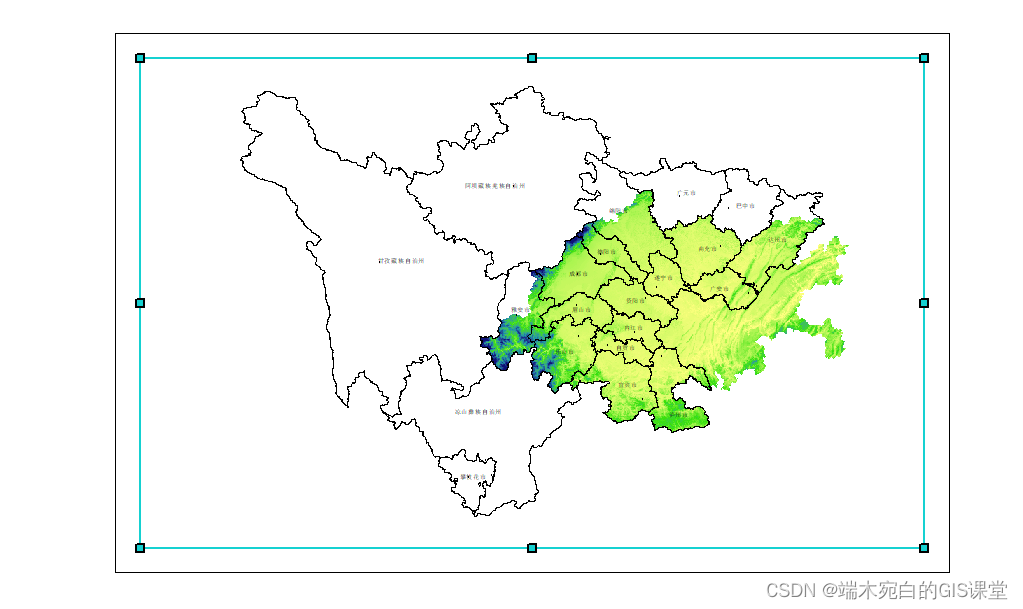

2、 单击一下数据格网,然后被选中状态,如下图。

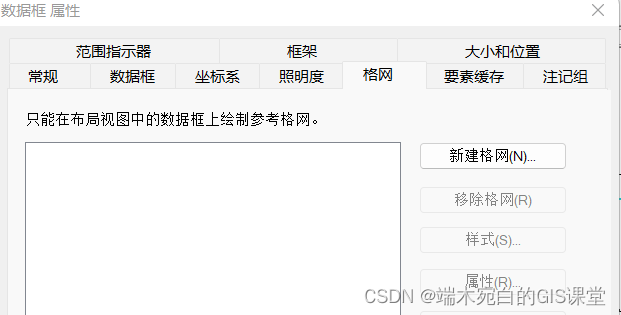

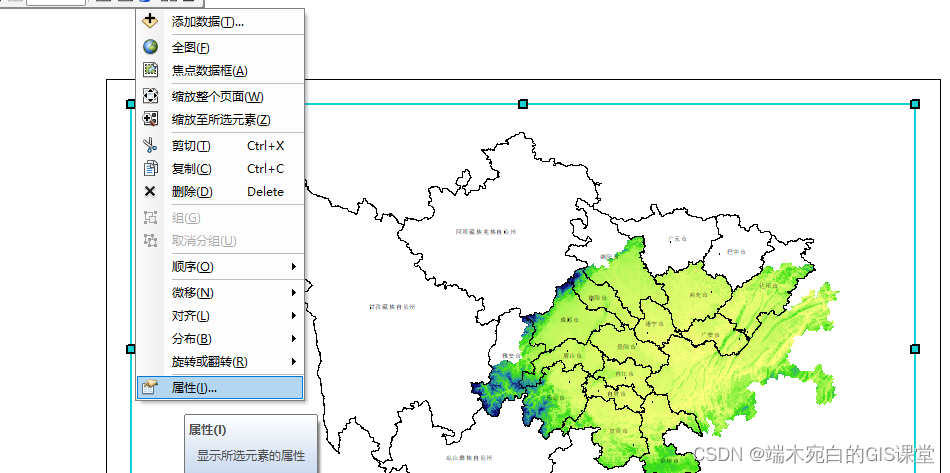

3、右键找到属性,然后找到格网。
4、新建格网

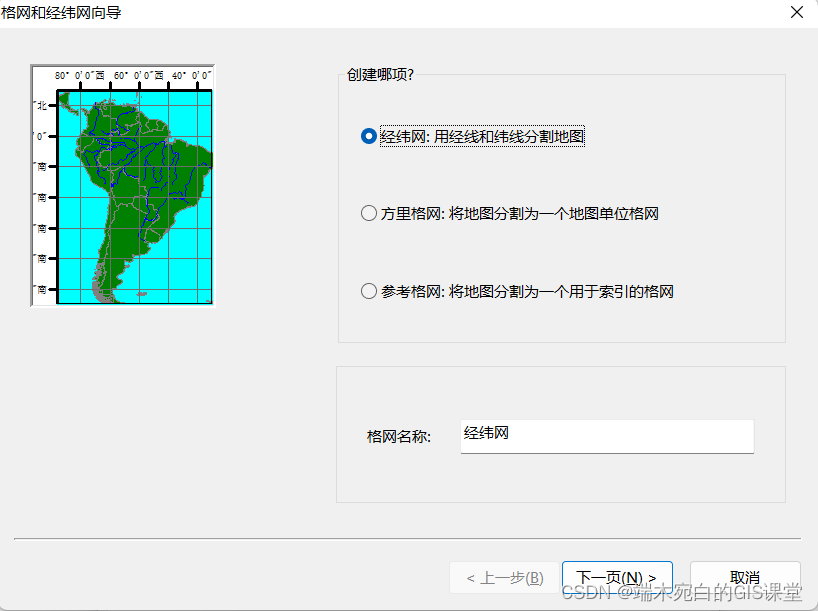

5、在下一步之前,简单介绍三种选择,经纬网、方里格网、参考格网怎么选择,通常制图都是选择第一个经纬网,直接下一步。

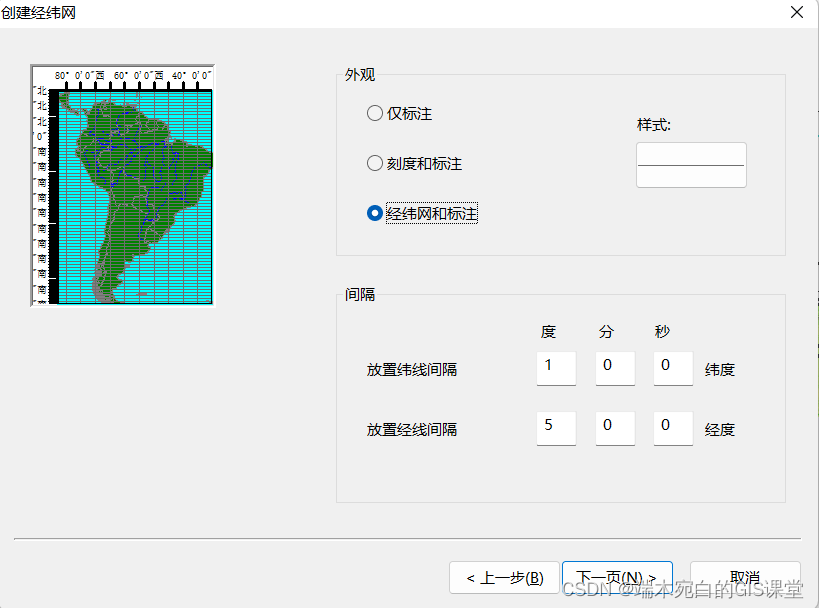

6、到了这一步之后,外观有三种选择,通常只选择仅标注, 对于样式这里通常也是默认,当然如果想要个性化可以点击进行选择,此外这里经线和维线间隔先默认,后续设置万全部再进行调整。然后下一步,下图是样式选择页面。

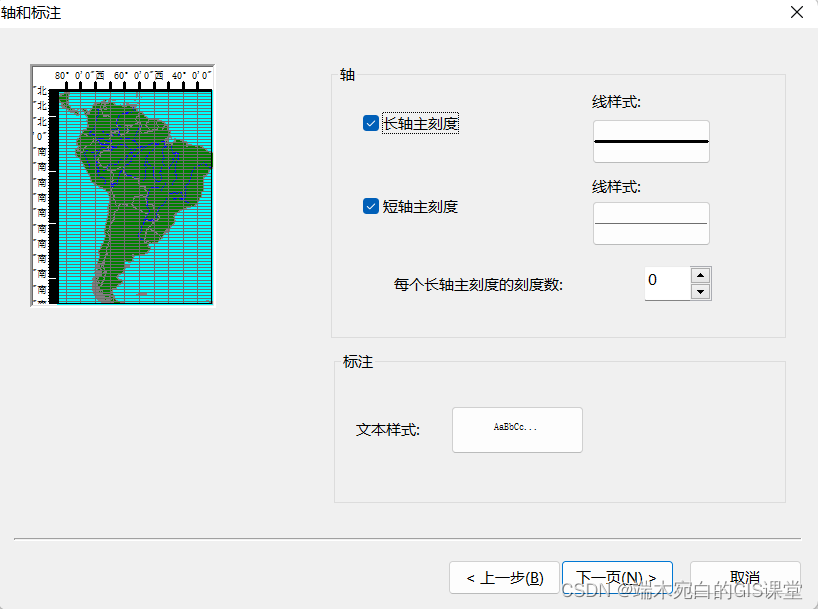

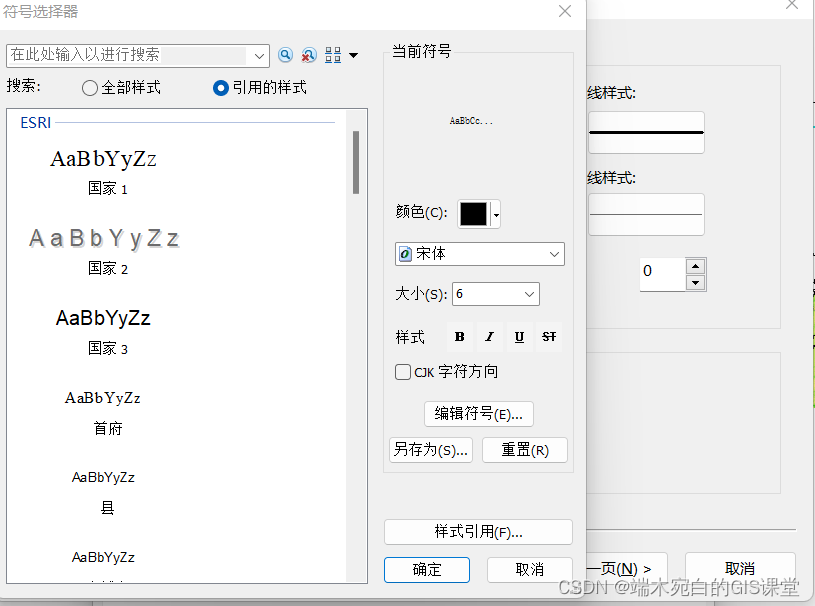

7、标注的情况这里基本默认,标注的文本样式可以进行选择。
包含字体、大小等等的设置。

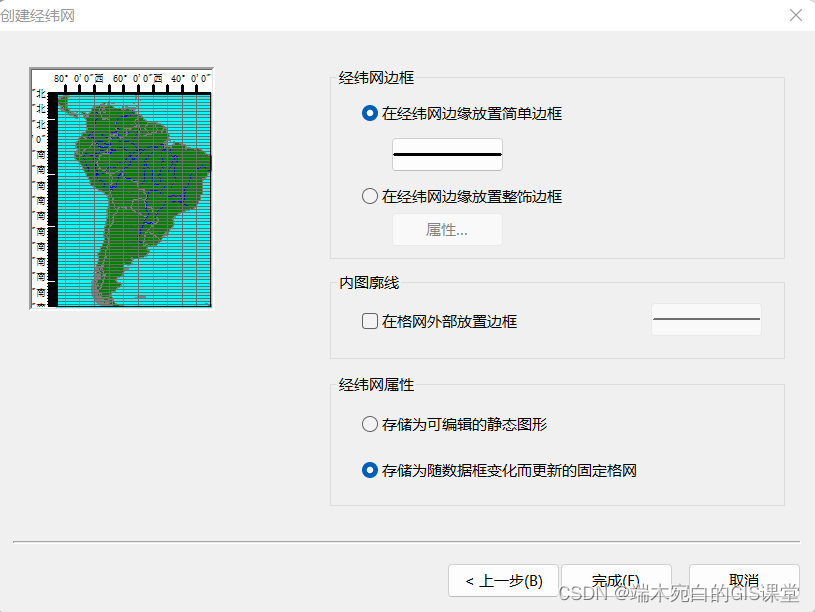

8、最后一步默认,点击完成即可。

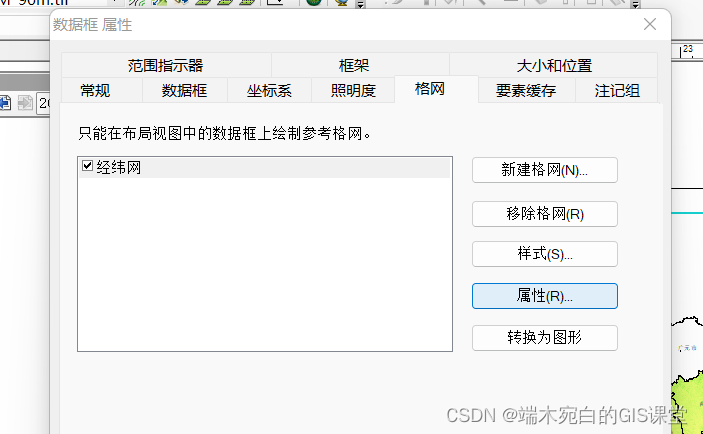

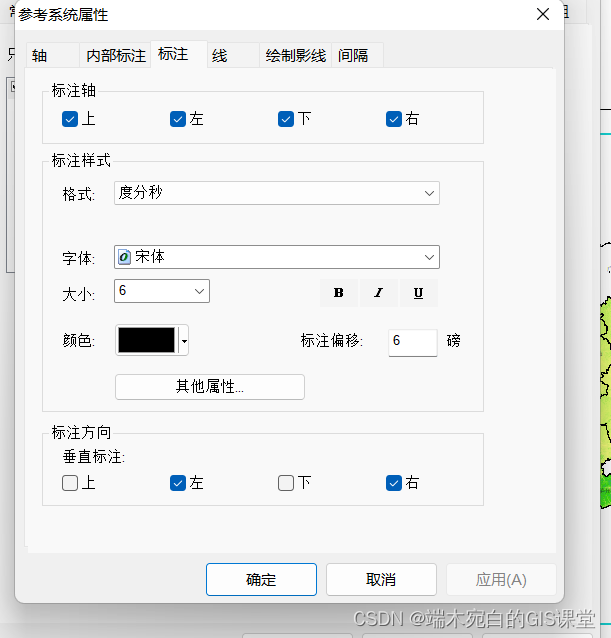

9、非常关键的一步,点击完成之后,保留到数据库数据页面。找到格网点击属性,知道哦啊哦标注并将标注方向按照下图设置。
10、很明显,太小了并且间距不合适。

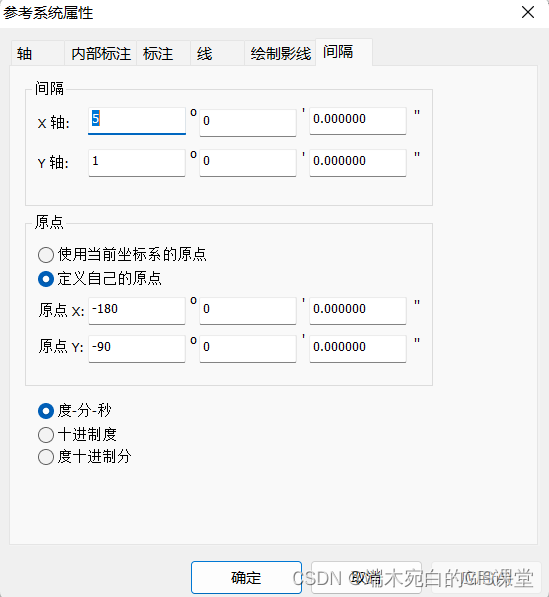

11、右键找到属性找到格网在找到属性,进行调整。

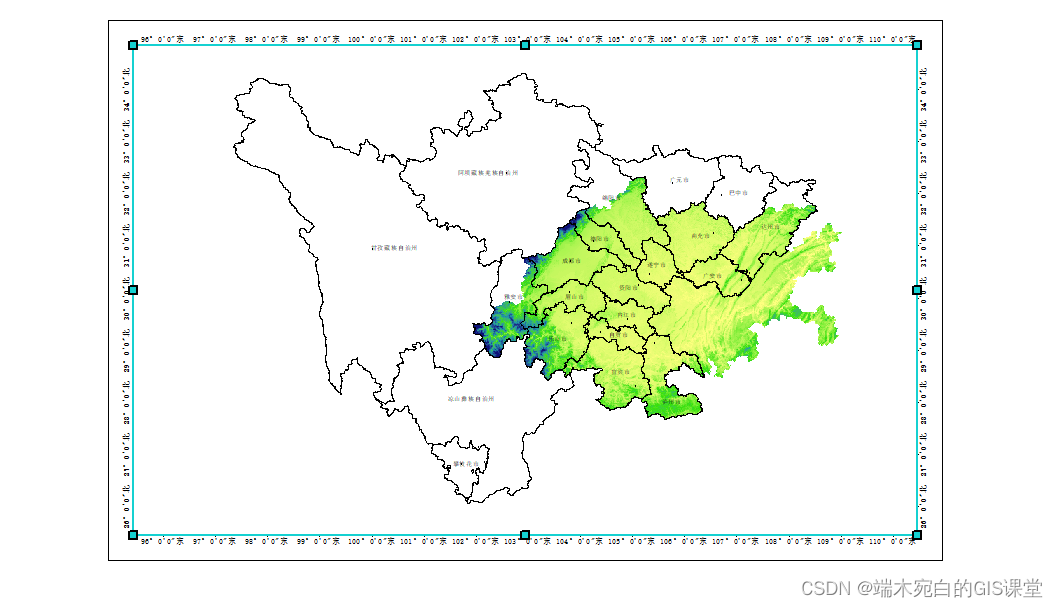

结果如下:
可能小伙伴还会问一下问题,怎么是中文的,因为用的中文版的GIS,如果需要变为NE这种显示,将版本变换为英文版,再次打开即可。
