vlan划分以及配置
type类型
pri优先级
cfi用于区分帧的类型，默认为0
vid vlanID
802.1Q共4字节
vlan特点：一个vlan就是一个广播域，减少广播域范围，增加安全性，同一vlan可以直接二层通信，跨vlan通信通过网关进行通信，划分逻辑上的vlan，交换机端口默认划分为vlan1，vlan0和4095保留，实际可以配置2-4094。
注意：计算机无法识别Tagged数据帧，因此计算机处理和发出的都是Untagged数据帧；为了提高处理效率，交换机内部处理的数据帧一律都是Tagged帧。
vlan 创建
vlan 10 #创建vlan 10
vlan batch 10 20 #批量创建vlan 10 20
vlan batch 10 to 20 #批量创建从10 到20的vlan
#查看VLAN 概要信息：
[SW1]dis vlan summary
static vlan:
Total 11 static vlan.
1 10 20 30 40 50 to 55
dynamic vlan:
Total 0 dynamic vlan.
#查看vlan具体信息
[SW2]dis vlan
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:GE0/0/4(D) GE0/0/5(D) GE0/0/6(D) GE0/0/7(D)
GE0/0/8(D) GE0/0/9(D) GE0/0/10(D) GE0/0/11(D)
GE0/0/12(D) GE0/0/13(D) GE0/0/14(D) GE0/0/15(D)
GE0/0/16(D) GE0/0/17(D) GE0/0/18(D) GE0/0/19(D)
GE0/0/20(D) GE0/0/21(D) GE0/0/22(D) GE0/0/23(D)
GE0/0/24(D)
TG:GE0/0/1(U)
10 common UT:GE0/0/2(U)
TG:GE0/0/1(U)
20 common UT:GE0/0/1(U) GE0/0/3(U)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable VLAN 0010
20 enable default enable disable VLAN 0020
#查看端口对应vlan以及pvid信息
[SW2] dis port vlan active
T=TAG U=UNTAG
-------------------------------------------------------------------------------
Port Link Type PVID VLAN List
-------------------------------------------------------------------------------
GE0/0/1 trunk 20 U: 20
T: 1 10
GE0/0/2 access 10 U: 10
GE0/0/3 access 20 U: 20
GE0/0/4 hybrid 1 U: 1
GE0/0/5 hybrid 1 U: 1
GE0/0/6 hybrid 1 U: 1
GE0/0/7 hybrid 1 U: 1
GE0/0/8 hybrid 1 U: 1
GE0/0/9 hybrid 1 U: 1
GE0/0/10 hybrid 1 U: 1
GE0/0/11 hybrid 1 U: 1
GE0/0/12 hybrid 1 U: 1
GE0/0/13 hybrid 1 U: 1
GE0/0/14 hybrid 1 U: 1
GE0/0/15 hybrid 1 U: 1
GE0/0/16 hybrid 1 U: 1
GE0/0/17 hybrid 1 U: 1
GE0/0/18 hybrid 1 U: 1
GE0/0/19 hybrid 1 U: 1
GE0/0/20 hybrid 1 U: 1
GE0/0/21 hybrid 1 U: 1
GE0/0/22 hybrid 1 U: 1
GE0/0/23 hybrid 1 U: 1
GE0/0/24 hybrid 1 U: 1
交换机端口类型：
access：
连接终端设备，如计算机，路由器（交换机接口做三层使用时），打印机等等。
特点：
ACCESS接口常用来连接终用户PC,服务器，等终端设备的接口，ACCESS接口接受和发送的数据大都为没有Vlan Tag的
Access接口接受到没有带VLAN Tag的数据帧加上Vlan Tag
Access接口如果收到带有VLAN tag的数据帧，Vlan Tag与PVID相同则接受，不同则丢弃
Access接口发送带VLAN Tag的数据帧时，比较数据帧的Vlan Tag和自己的PVID是否相同，相同则剥离Vlan Tag，否则丢弃
配置命令
port link-type access #将端口类型配置为access
port default vlan XX #配置所属于vlan xx
trunk：
连接交换机，ap，路由器（配置单臂路由时）。
特点：
进入或者出去本端口，如果和本征vlan相同且有tag，那么就会脱离tag，如果没有tag，就会加上tag。
port trunk allow-pass vlan all命令是决定是否能通过本端口的前提。
配置命令
port link-type trunk #配置端口类型为trunk
port trunk allow-pass vlan all #配置允许通过本端口的vlan，all是代表所有。
port trunk pvid vlan 10 #配置本征vlan。默认为vlan1
SW2
vlan batch 10 20
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 20
#
SW1
vlan batch 10 20
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 20
#
interface GigabitEthernet0/0/4
port link-type access
port default vlan 20
#
interface GigabitEthernet0/0/5
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#

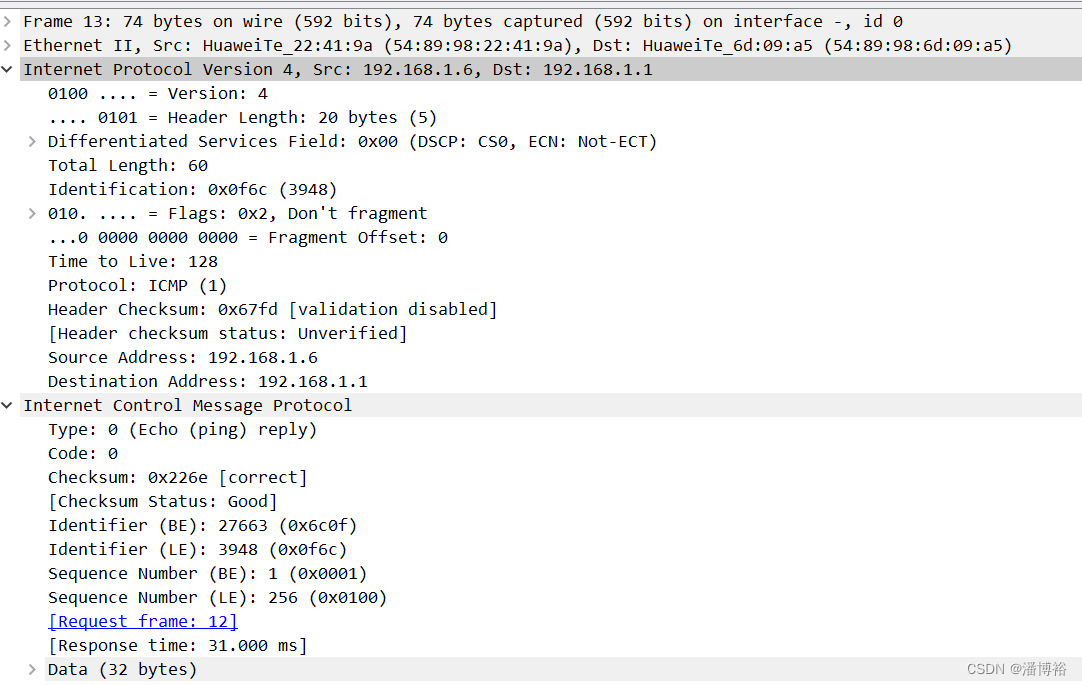

注意：在和PC终端连接的链路是无法抓到承载VLAN Tag的报文的，非二层设备无法解析VLAN Tag，但是可以观察到ARP的广播包是否有回应，判断VLAN是否达到了隔离广播域的作用（别人的）
当pc1 访问pc2 和pc3时。
pc1 访问pc2
PC1发送ARP Request数据包，LSW的GE0/0/1接口接受到数据包后，因为数据包没有携带VLAN Tag,为其打上接口的PVID vlan10,随后将此报文发送到自己的所有接口，GE0/0/2接受报文后发现VLAN Tag和自己的PVID相同，则接受，根据目的MAC地址转发此报文时，发下VLAN Tag和自己的PVID相同，则剥离转发给PC2，PC2接收到请求报文后发送ARP回复报文，同PC1的数据包到达PC2一样同理到达了PC1（别人的）
pc1访问pc3
同PC1和PC2通信一样，PC1发送ARP Request 广播报文，GE0/0/3和GE0/0/4接受到此报文时，因为VLAN Tag和pvid不符合，不会接受此数据包，所以PC3和PC4无法收到ARP Request报文，PC1就无法接收到ARP Response而无法封装要发给PC3和PC4的数据帧的目的MAC如果设置了静态的ARP绑定，PC1发送ICMP数据包给PC3，和PC4，在ge0/0/3和ge0/0/4接口同样不会接受，且转发时VLAN Tag和pvid不同，不会剥离VLAN Tag，PC无法解析带有VLAN Tag的数据包（别人的）
pc2和pc1同一个vlan可以直接访问，但pc3和pc1不是同一个vlan所以不能直接访问。
pc1访问pc5和pc6
因为trunk可以转发允许通过的vlan带tag的数据（除本征vlan例外），所以可以访问pc5，但因为和pc6不是同一vlan，所以不能访问。
``
SW1
interface GigabitEthernet0/0/5
port link-type trunk
port trunk pvid vlan 10
port trunk allow-pass vlan 2 to 4094（port trunk allow-pass vlan all 会自动转换为除去本征vlan的所有vlan，因为我先配这个再改变本征vlan，所以就成这样了）
SW2
interface GigabitEthernet0/0/1
port link-type trunk
port trunk pvid vlan 20
port trunk allow-pass vlan 2 to 4094

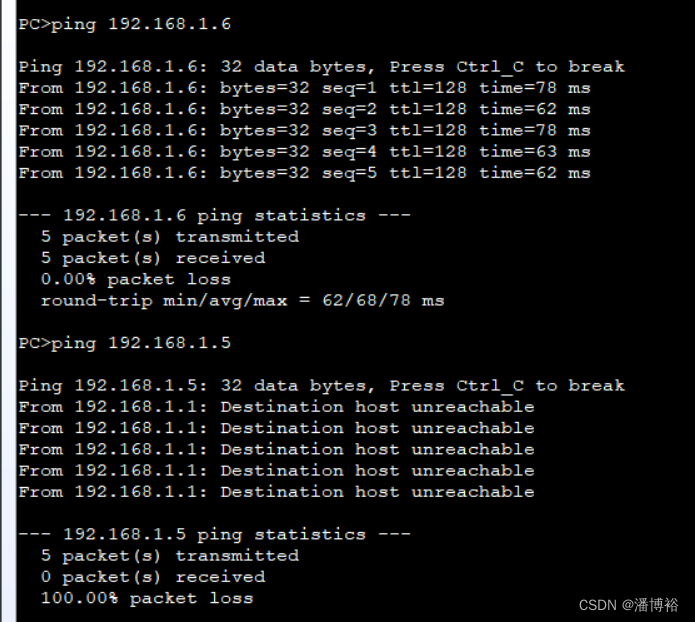

pc1再次访问pc6和pc5

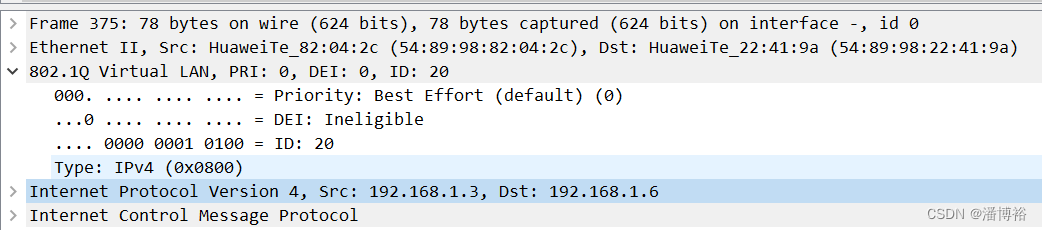

pc1访问pc6时通过端口g0/0/1时加上vlan10的tag，然后出g0/0/5因为允许出去，并且与本征vlan相同，就脱离tag，通过sw2的g0/0/1时，因为允许通过，而且没有tag，就会加上vlan20的tag，然后成功访问pc6
pc1访问pc5时通过端口g0/0/1时加上vlan10的tag，然后出g0/0/5因为允许出去，并且与本征vlan相同，就脱离tag，通过sw2的g0/0/1时，因为允许通过，而且没有tag，就会加上vlan20的tag，就与pc5不是同一vlan所以无法访问pc5.

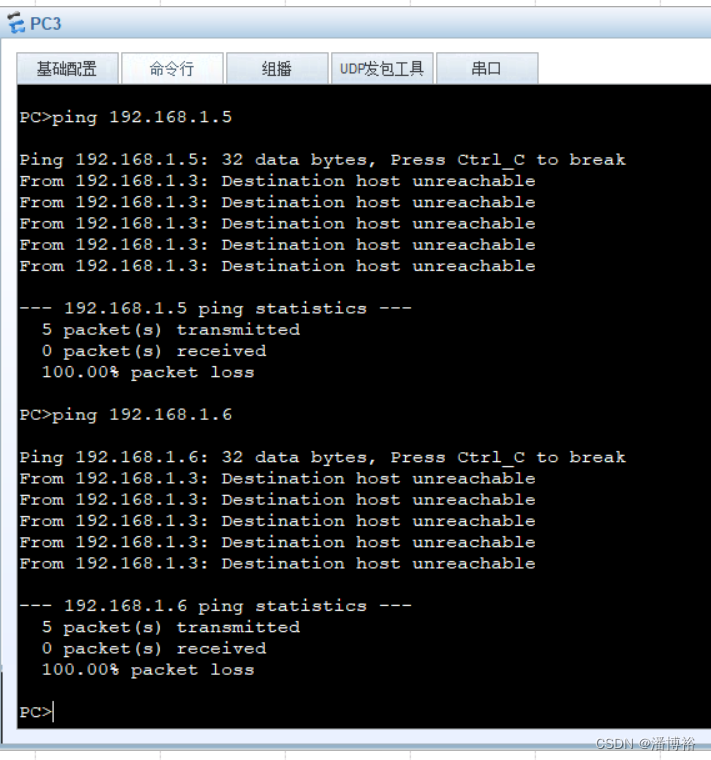

pc3访问pc5和pc6时
pc3进入g0/0/3端口时加vlan20tag，出g0/0/5端口是允许出去，与本征vlan不同，所以会自动带tag转发出去。进入sw2g0/0/1端口时，与本征vlan相同且允许进入，会脱离tag，进入交换机，但由于没有tag，无法访问pc5，pc6.
