黑马 JVM ---1 --- 内存结构

黑马 JVM

内存泄露 ： 被占用的内存无法被释放

1. 内存结构

1.1 程序计数器
1.2 虚拟机栈
1.3 本地方法栈
1.4 堆
1.5 方法区

---

1.1 程序计数器 （寄存器） (线程私有)

java源代码 转化成 jvm指令(二进制字节码) 交由 解释器 转成 机器码
再交由 CPU 进行处理

解释器 取出 程序计数器 记录的 执行地址 进行 下一条指令的执行

程序计数器 在java中 是 寄存器

程序计数器
（作用）: 会 记住 下一条 JVM 指令的 执行 地址

（特点）：

1. 线程私有的 （每个线程都要一个私有的程序计数器）
2. 不会存在 内存溢出 的 问题
3. 随着 线程的创建 而 创建 ，线程的 销毁 而 销毁
4. 是一块 较小的 内存空间

---

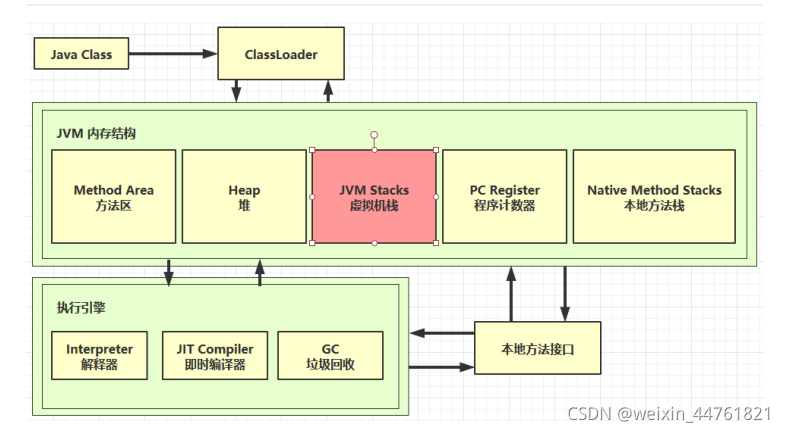

1.2 虚拟机栈 (线程私有)

(每个线程运行的时候 需要 给 每个线程 划分 一个 虚拟空间)

1.2.1
定义：

1. 每个线程 运行时 所需要的 内存， 称为 虚拟机栈
2. 每个栈 由 多个 栈帧（Frame）组成，对应着每次方法调用时 所占用的 内存
3. 每个线程 只能有一个 活动 栈帧 ，对应着 当前 正在 执行的 那个方法

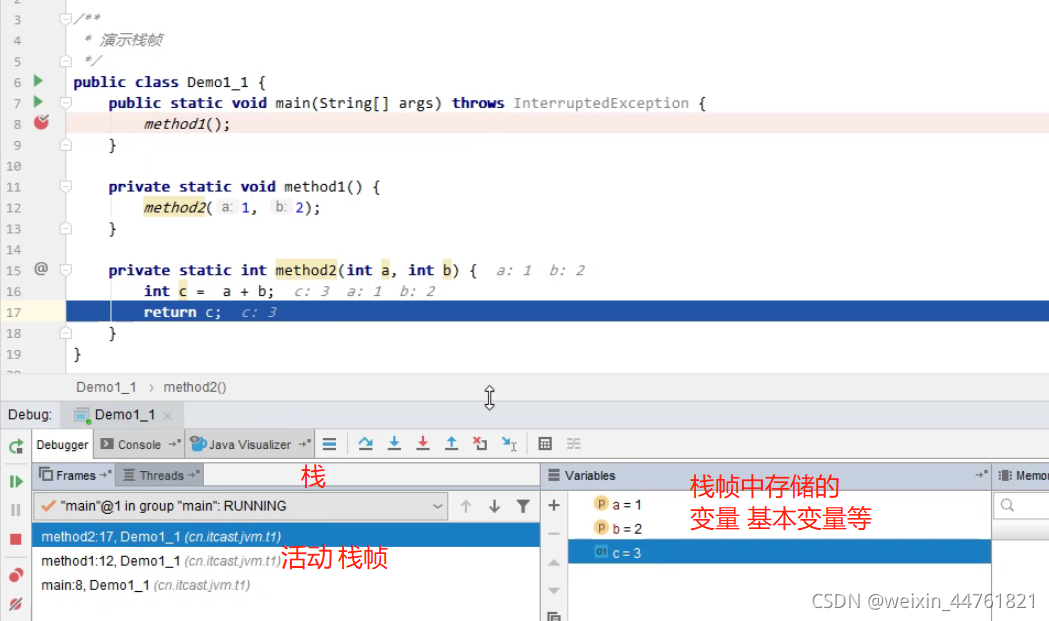

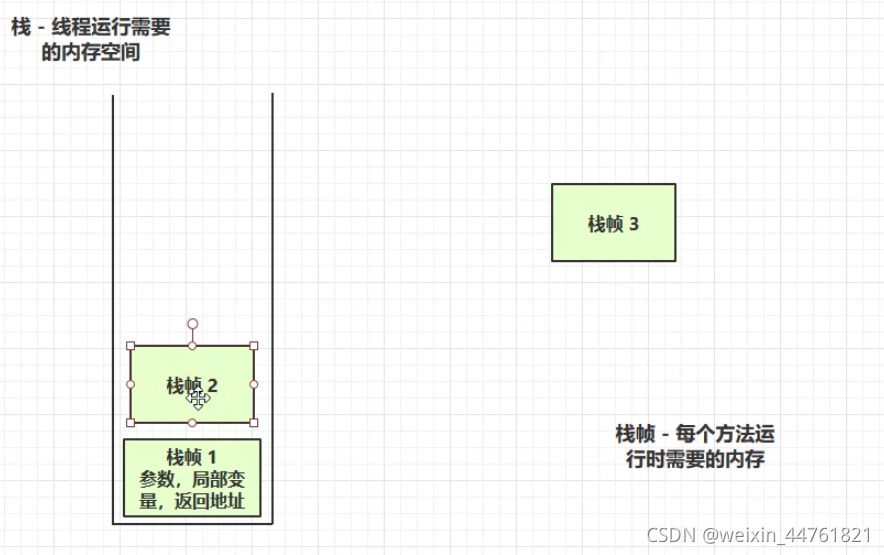

栈 — 线程 运行 需要的 内存空间
栈帧 ： 一次栈帧 对应 一个方法的调用 （每个方法运行时 需要的 内存） （存储 参数 局部变量 返回地址）
活动栈帧 ： 正在执行的 方法

调用方法 就会 给 方法 划分一个空间 并将 栈帧 压入 栈中
当方法 执行完成 就会 释放 这个 方法 所占用的 内存

一个栈 中 由 存在 多个 栈帧 组成

1.2.2
** 问题辨析 **
1.垃圾回收是否涉及 栈内存？
不需要
因为 栈内存无非就是 一次次的 方法调用 所产生的 栈帧 内存
而栈帧内存 在 每一次 方法调用 后 都会被 弹出 栈 会被自动回收掉
不需要 垃圾回收 进行 栈内存的 管理
（垃圾回收 是对 堆内存中 的 无用对象）

2.栈内存 分配 越大 越好吗？
栈内存 划分 越大 会 导致 可分配的 线程数 变少
因为 物理地址 的 大小 是固定的

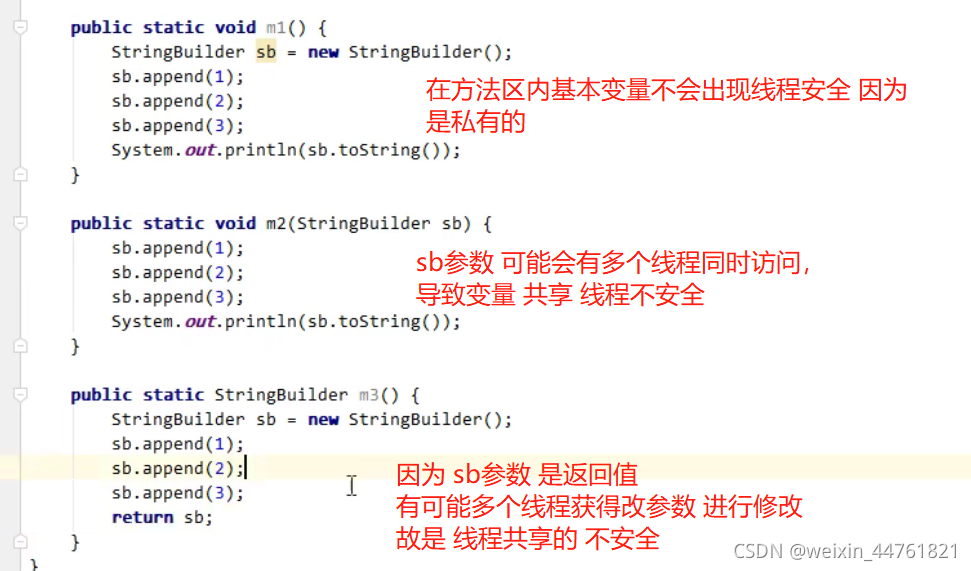

3.方法内 的 局部变量 是否 线程 安全？

• 如果方法内部变量 没有逃离 方法 的 作用范围 ，则是 线程安全
• 如果是 局部变量 引用了 对象， 并 逃离 方法 的 作用范围， 需要考虑线程安全问题

安全不一定吧 因为 局部变量是线程私有的，而且 栈 是线程 私有的
主要看 是否 方法私有变量

共享的数据 才会 出现 线程 安全问题
如 static 修饰的 变量 因为这个变量 是 线程共享的

1.2.3
栈内存溢出

• 栈帧过多导致栈内存溢出

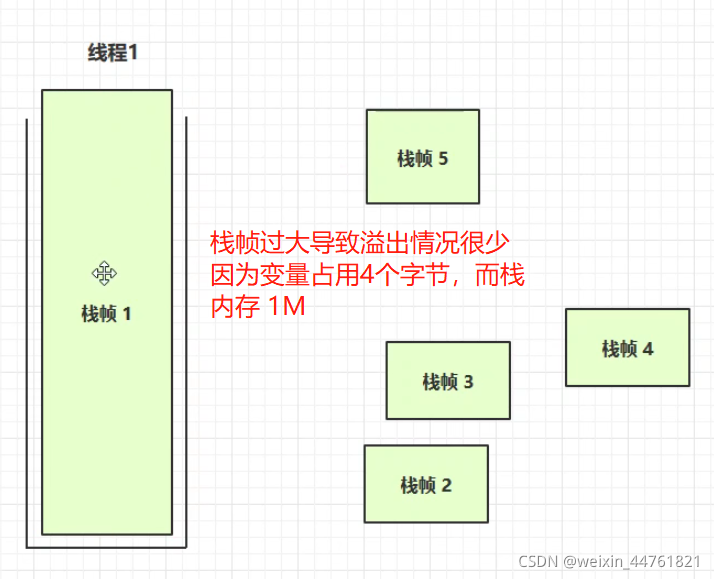

• 栈帧过大导致栈内存溢出

栈溢出异常

top 可以监控 后台进程对 cpu的 占用情况

ps H -eo | grep 进程号

ps -ef | grep redis

1.2.4
线程运行诊断

案例1： cpu 占用过多
定位

• 用top定位哪个进程对cpu的占用过高
  ps H -eo pid,tid,%cpu | grep 进程id （用ps命令进一步定位是哪个线程引起的cpu占用过高）
• jstack 进程id
  可以根据线程id 找到有问题的线程，进一步定位到问题代码的源码行号

案例2：程序运行很长时间没有结果

---

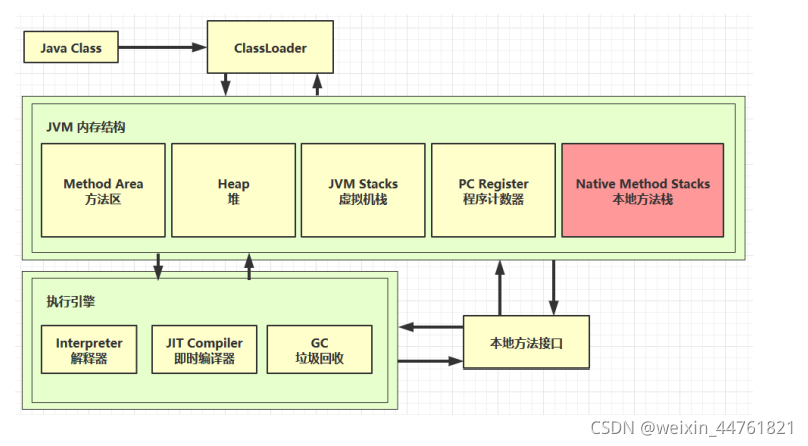

1.3 本地方法栈 (线程私有)

定义： java 虚拟机 在调用 本地方法时 需要给这些本地方法 提供 的 一个 内存空间

本地方法（概念）：不是由 java 代码 编写的 代码
因为 java有一些 不能 与 操作系统 底层 进行 操作 ，需要 c语言等 更加底层的 语言 调用 API 与操作系统进行 交流 ， java代码 可以 间接 的 通过 本地方法 进行 调用 本地的一些功能

本地方法 使用 所需要的 内存 就是 本地方法栈

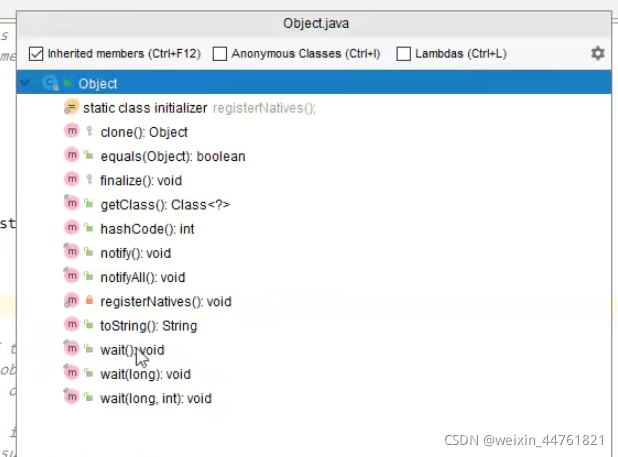

如 基础内库 object

public native object clone（） throws CloneNotSupportedException native修饰的方法
通过本地方法接口 间接调用 实现 C语言或者c++语言的 实现

---

1.4 堆 Heap (线程共有)
1.4.1
定义:

• 通过new 关键字，创建对象 都会 使用 堆内存

特点

• 线程共享， 堆中 对象 都需要 考虑 线程 安全问题
• 垃圾回收机制 （堆中 不在 被 引用的 对象 就会被 当成 垃圾 进行 回收 以 释放 空闲的内存）

1.4.2
堆内存溢出

对象被垃圾回收的前提条件下 是该对象已经无被使用的情况下。

（设置堆内存 -Xmx8m）

1.4.3

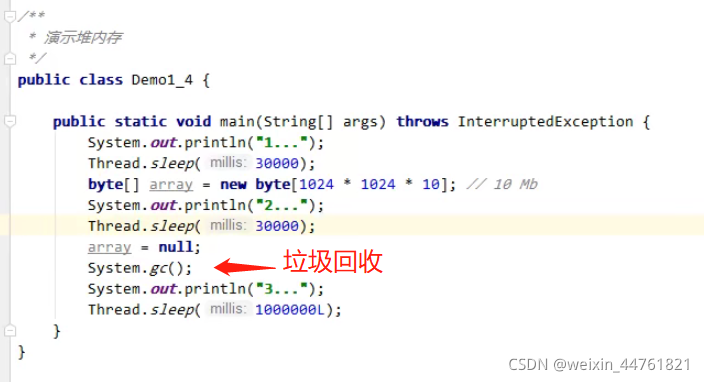

堆内存诊断

1.jps工具

• 查看当前系统中有 哪些 java进程 （jps）

2.jmap工具

• 查看堆内存占用情况 （jmap -heap 进程号）

3.jconsoke工具

• 图形界面的， 多功能的 监测工具 可以连续监测 （jconsoke）
• 可以观察 堆内存使用量 线程 类 cpu占用率

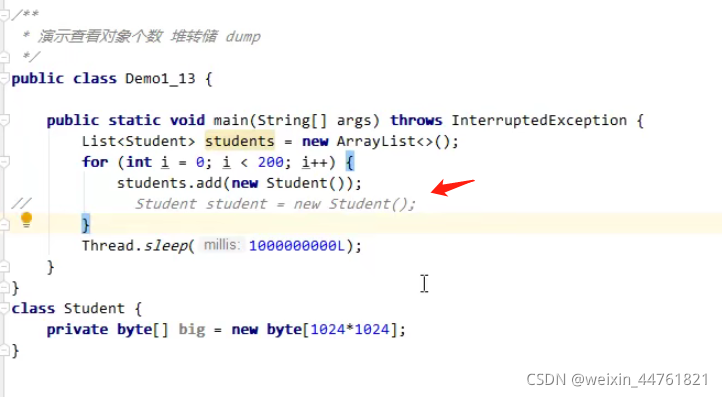

案例： 垃圾回收后 ， 内存占用 仍然 很高

工具-- jvisualvm 可视化 jvm 工具

---

1.5 方法区

1.5.1 定义
Java 虚拟机器具有在所有 Java 虚拟机器线程之间共享的方法区域。
方法区域类似于传统语言编译代码的存储区域，或类似于操作系统过程中的"文本"段。
它存储每类结构，如运行时间常数池、字段和方法数据，以及方法和构造器的代码，包括类和实例初始化和接口初始化中使用的特殊方法。

方法区创建在虚拟机器启动时。虽然方法区域在逻辑上是堆的一部分，但简单的实现可能会选择不收集垃圾或压缩垃圾。
此规范不要求方法区域的位置或用于管理编译代码的策略。方法区域可能是固定大小的，也可以根据计算的要求进行扩展，如果更大的方法区域变得没有必要，则可以收缩。
方法区域的内存不需要连续。

Java 虚拟机实现可以为程序员或用户提供对方法区域初始大小的控制，以及在不同大小的方法区域的情况下，对最大和最小方法区域大小的控制。

下列特殊情况与方法区域相关联：

如果无法提供方法区域中的内存以满足分配请求，Java 虚拟机会抛出一个 。OutOfMemoryError

1.5.2 组成

1.5.3 方法区内存溢出

• 1.8 以前 会 导致 永生代 内存溢出

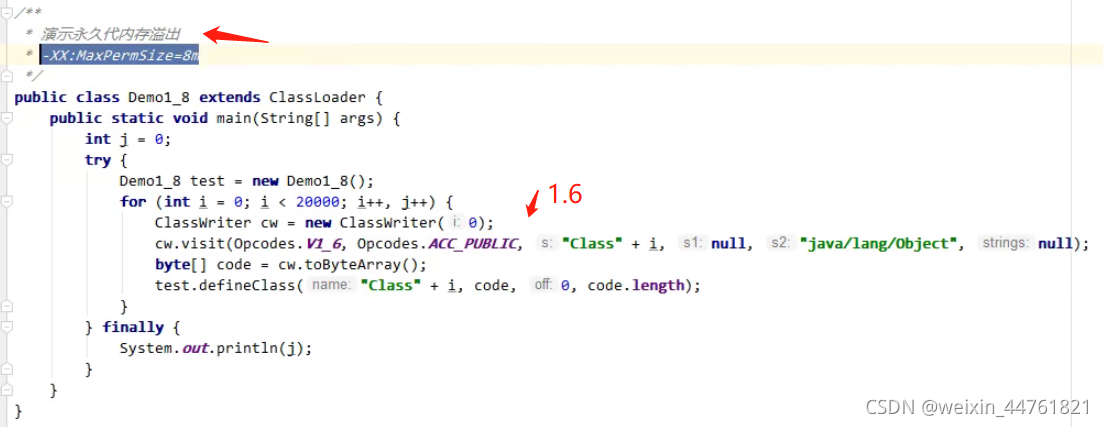

• 演示 永久代 内存溢出 java.lang.OutOfMemoryError: PermGen space
• -XX:MaxPermSize=8m

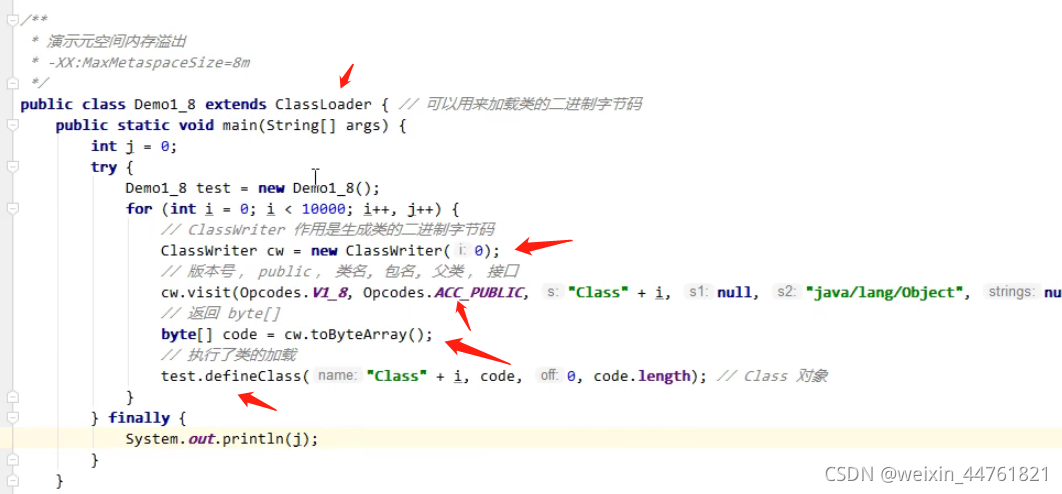

• 1.8 之后 会 导致 元空间 内存溢出

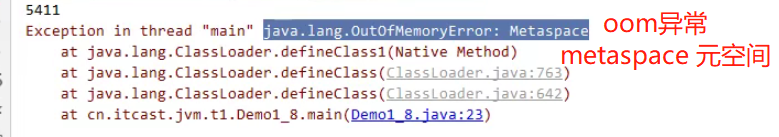

• 演示 元空间 内存溢出 java.lang.OutOfMemoryError: Metaspace
• -XX:MaxMetaspaceSize=8m

场景 ：
spring
mybatis
动态代理 cglib
在程序运行期间，利用 classwrite 在 内存中 动态生成 类信息

---

1.5.4 运行时常量池
-定义

• 常量池 ， 就是 一张表 ， 虚拟机指令 根据这张表 找到 要执行的 类名，方法名，参数类型，字面量
  等信息
• 运行时常量池， 常量池 是 *.class文件中， 当 该类被加载， 它的常量池信息 就会 放入 运行时常量池 ， 并 把里面的符号地址 变成 真实地址

---

1.5.5 StringTable

底层 ： 哈希表

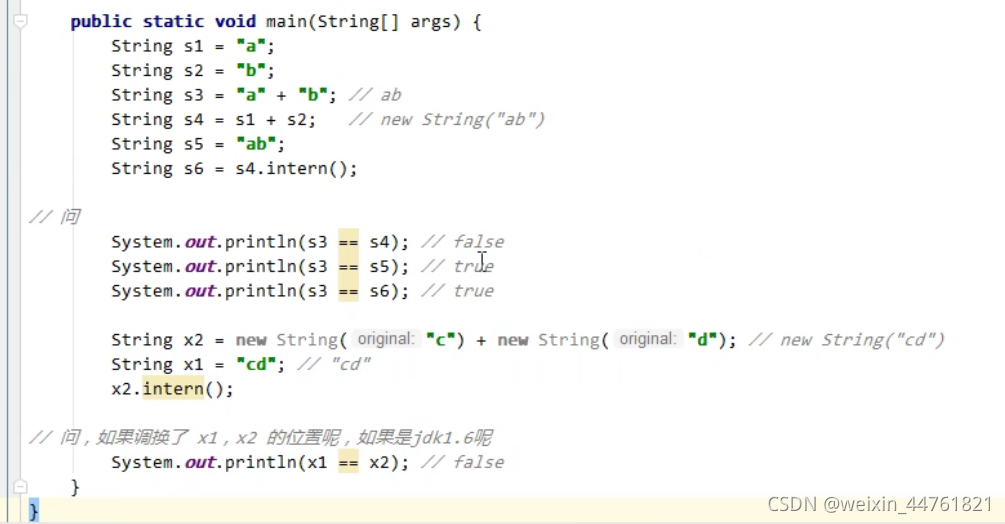

面试题

String s1 = "a";
String s2 = "b";
String s3 = "a" + "b";
String s4 = s1 + s2;
String s5 = "ab";
String s6 = s4.intern();
// 问
System.out.println(s3 == s4);  false
System.out.println(s3 == s5);  true
System.out.println(s3 == s6); true

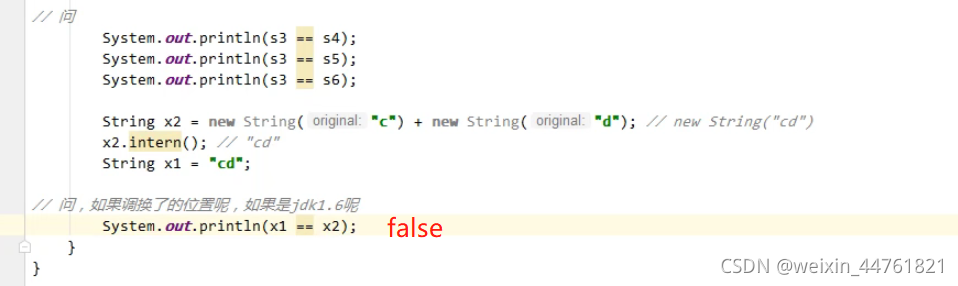

String x2 = new String("c") + new String("d");
String x1 = "cd";
x2.intern();

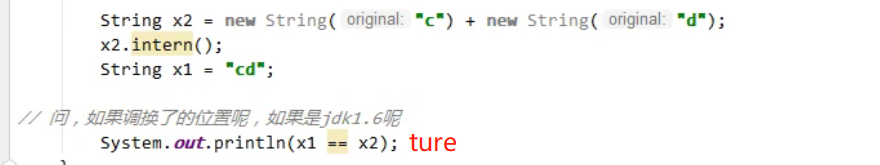

// 问，如果调换了【最后两行代码】的位置呢，如果是jdk1.6呢
System.out.println(x1 == x2); false

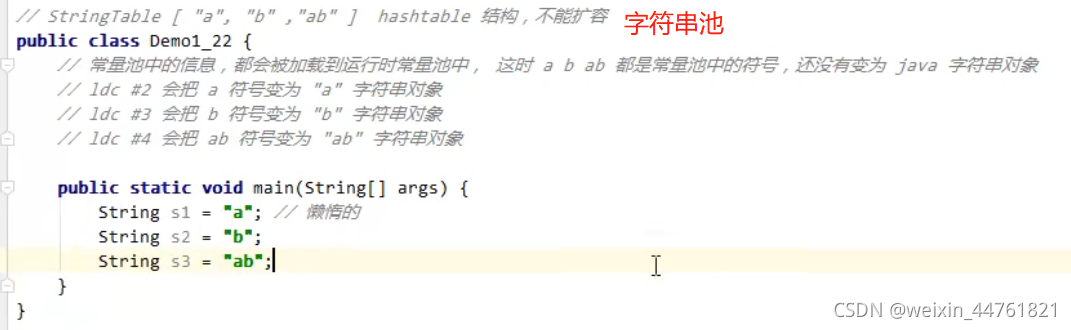

常量池与串池的关系

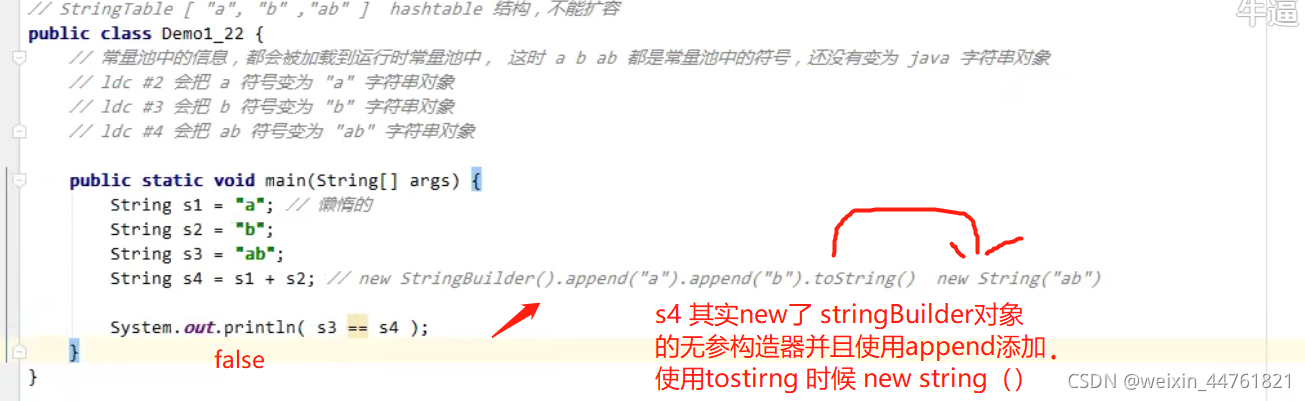

字符串变量拼接

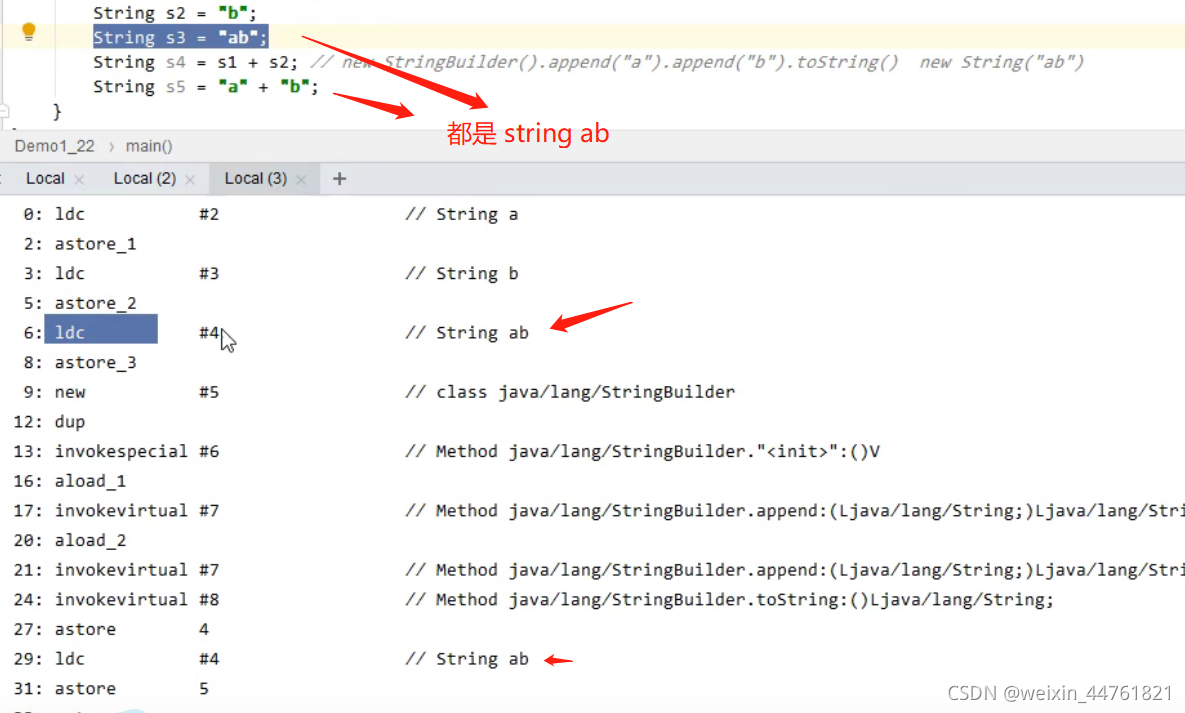

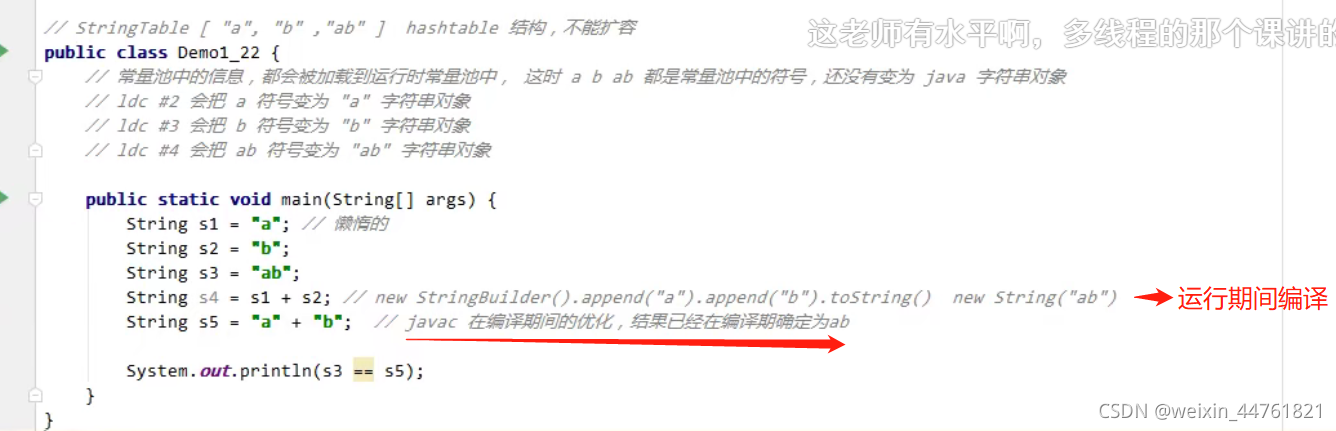

编译期优化

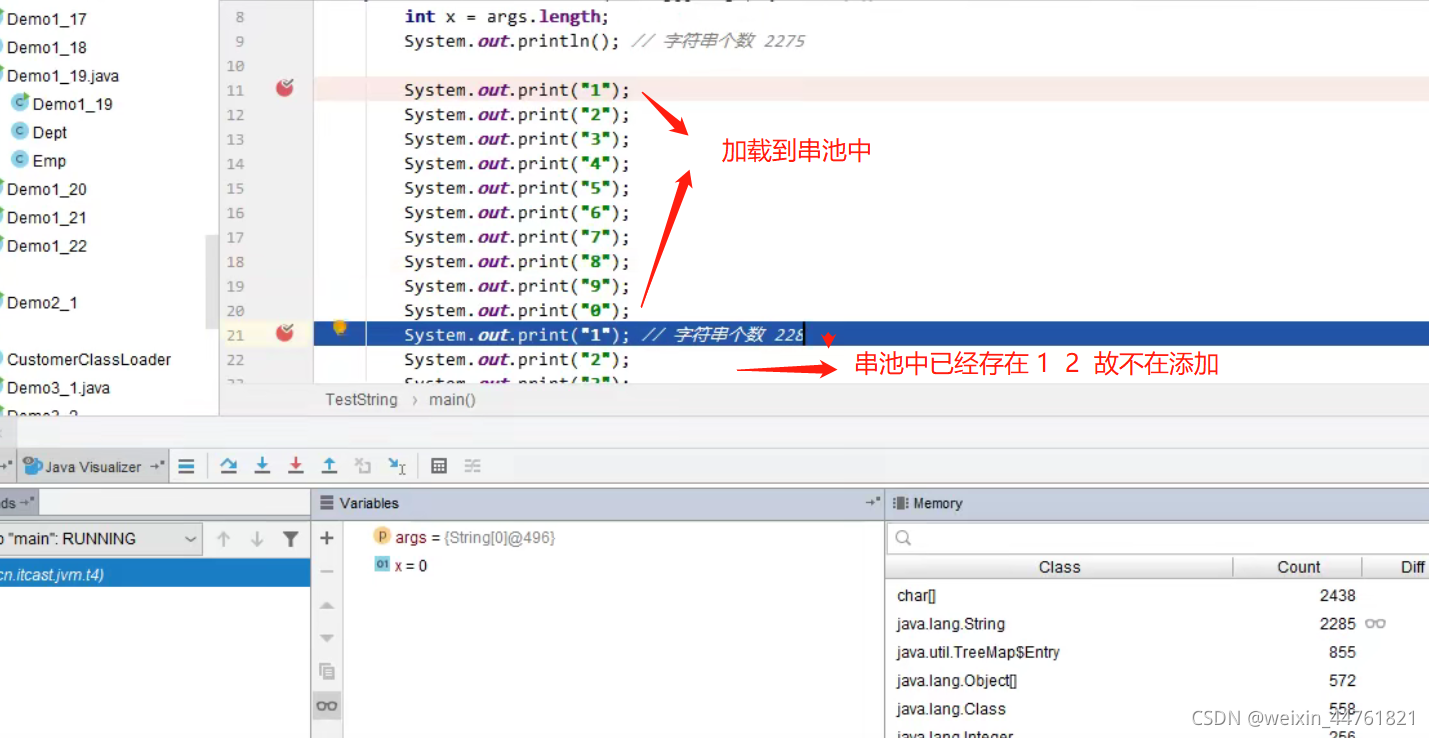

字符串延迟加载
[字符串 字面量 也是 延迟 成为对象的]

---

1.5.5 StringTable 特性

• 常量池中的 字符 仅是 符号， 第一次 用到时 才 变为 对象
• 利用 串池 的 机制， 来避免 重复创建 字符串对象
• 字符串变量 拼接的 原理 是 StringBuilder (1.8)
• 字符串常量 拼接的 原理 是 编译期优化
• 可以使用 intern方法， 主动 将 串池中 还没有 的 字符串 放入串池-
  （1.8 浅拷贝 ，1.6 深拷贝）
  • 1.8 将 这个 字符串 对象 尝试放入 串池， 如果有 则并不会放入，
    如果没有 则 放入 串池， 会把 串池 中 的 对象返回
  • 1.6 将 这个 字符串 对象 尝试 放入 串池， 如果有 则并不会 放入，
    如果没有会 此对象复制一份， 放入 串池， 会把 串池 中的 对象返回

---

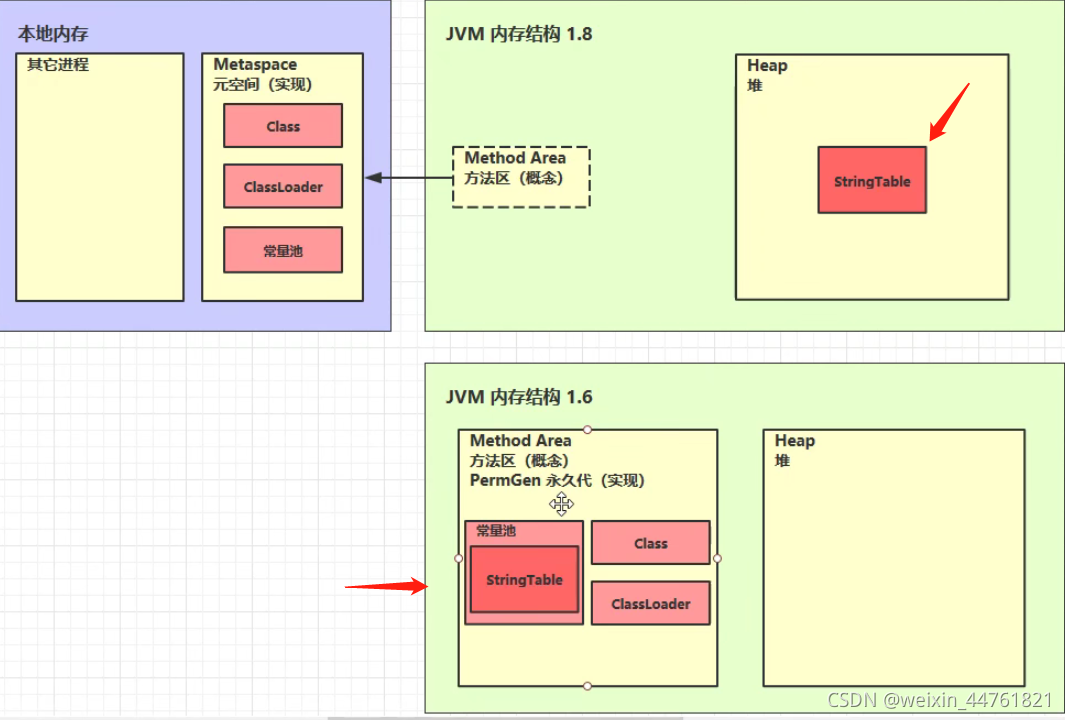

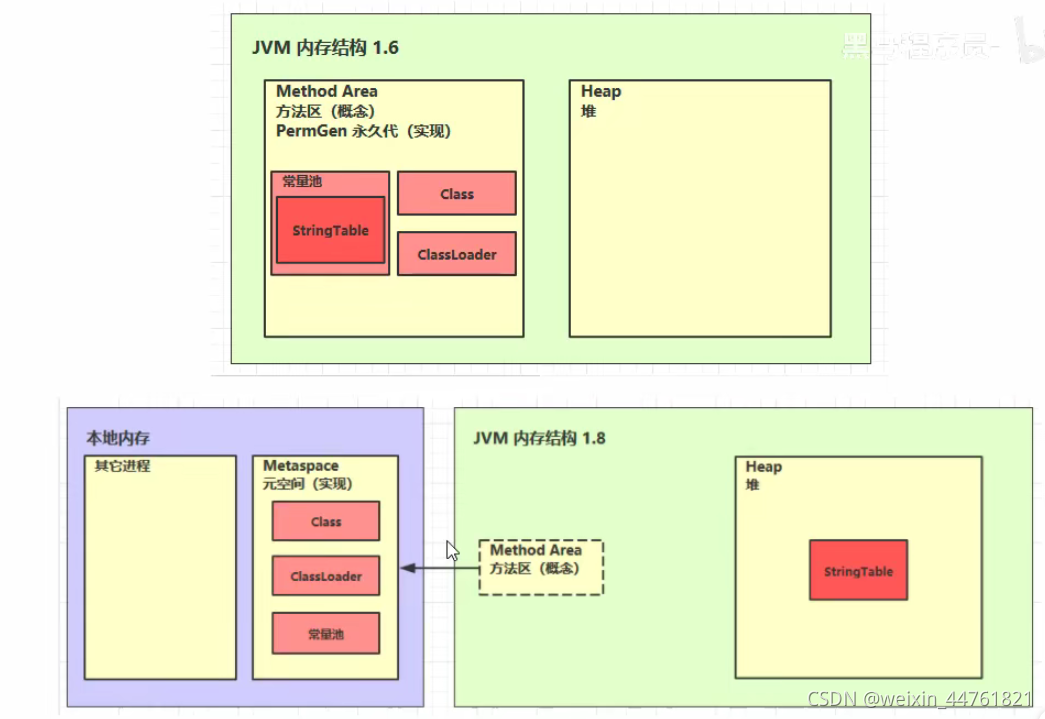

1.5.6 StringTable 位置

1.8 把 StringTable 从 常量池（1.6） 中 放到 堆内存中

原因 ：
永久代 的 内存效率 低 ，永久代 需要 FULL GC 的时候 才 会 触发 永久代的 垃圾回收
FULL GC 需要 整个 老年代的 内存不足 才会 触发， 触发的时机 晚， 间接到 StringTable 的回收效率不高，而 StringTable 使用次数 较多， 里面存储的 String常量， java程序中 大量的 使用 String常量对象，都会分配 到 StringTable 里面， 如果StringTable 回收效率不高， 会导致 占用 大量内存，容易产生 永久代内存不足。 而在 堆中 使用的是 Mirror GC ， 垃圾回收效率高， 字符串常量 也会被 回收。

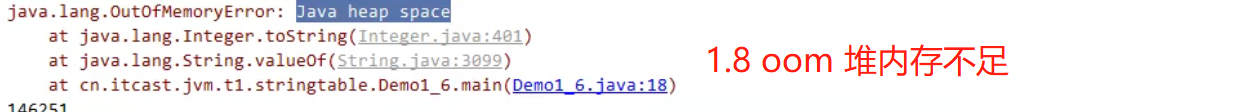

花了 96%的时间 进行 垃圾回收， 只释放了 2% 的 堆内存 而出现 oom - - UseGCOverheadLimit
（OOM）

–

1.5.7 StringTable 垃圾回收

–

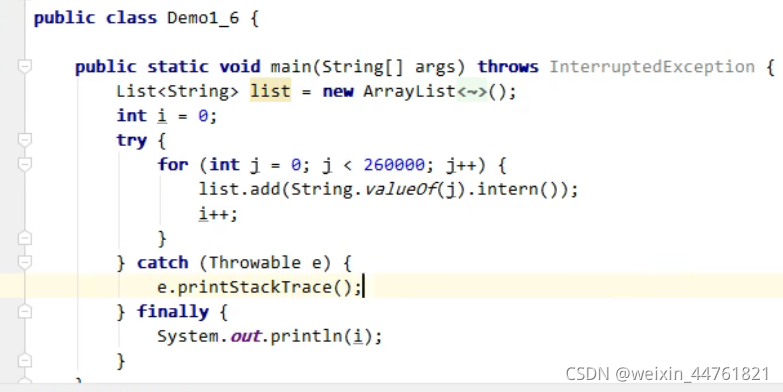

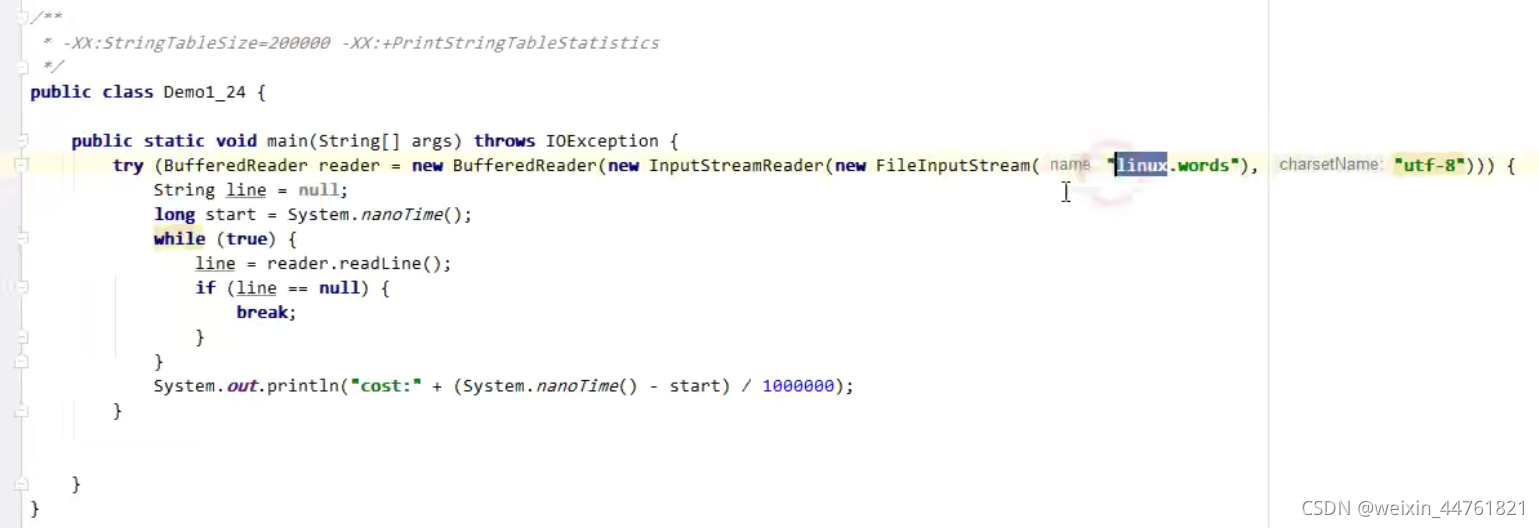

1.5.8 StringTable 性能调优

• 调整 -XX StringTableSize =桶个数
• 考虑 将 字符串对象 是否 入池 （inter进行调优 字符串入值 减少内存）

如果 哈希表的 桶个数 比较多 那么元素 就会 相对 分散 ，哈希碰撞的 几率 就会 比较 少，查找速度也会快，
如果 桶的 个数 较少， 哈希碰撞 概率 会比较大， 链表长度也会相对较长，从而 查找的 速度 收到影响

---

1.6 直接内存
1.6.1 定义
Direct Memory

• 常见于 NIO 操作， 在 NIO 进行 数据 读写操作 时候， 作为 数据缓冲区
• 分配回收 成本较高， 但 读写性能高
• 不受 JVM 内存回收 管理

1.6.2 基本使用

切换到内核态 由cpu 函数 去 读取 磁盘文件的内容， 读取进来以后，会在 内核态的时候 在 操作系统内存中 划分一块 系统缓冲区， 磁盘内容 分次读入到 系统缓冲区
java 会在 堆内存中 分配一块java 缓冲区， 在 系统缓冲区 间接 读取到 java缓冲区
因为有两块缓冲区，会造成 数据的 不必要复制
效率低

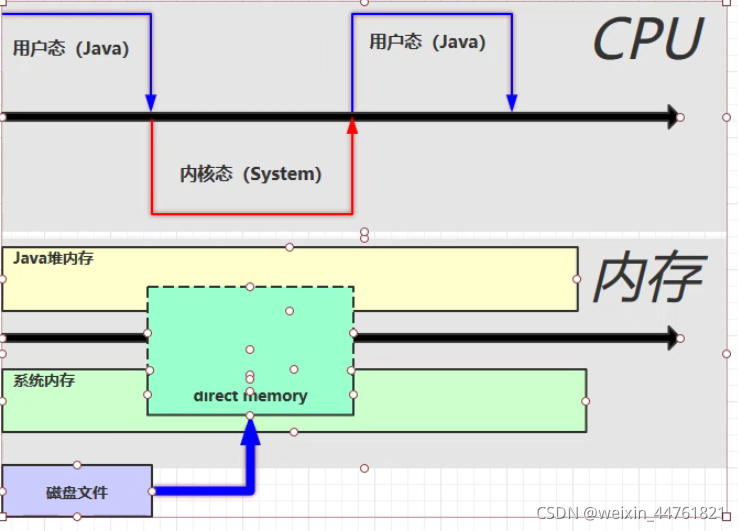

调用 allocateDirect 分配一块 直接内存
会在 操作系统 划分 一块 缓冲区
java代码可以直接访问
操作系统也可以访问
两者之间 共享

---

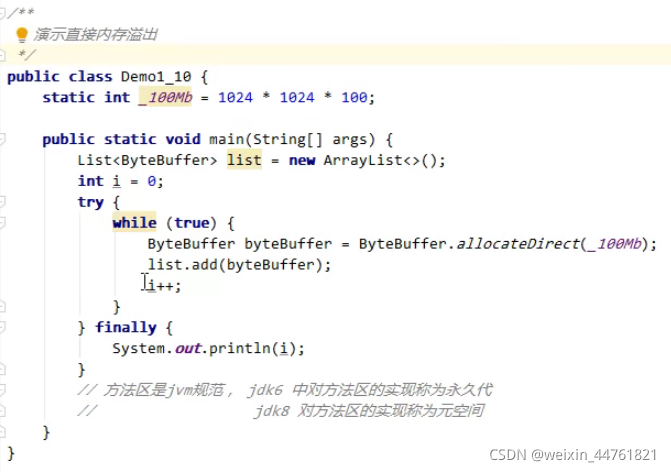

1.6.3 内存溢出

–
1.6.4 直接内存 分配和回收原理

• 使用了 Unsafe 对象 完成 直接内存的分配回收 ， 并且 回收需要 主动调用 freeMemory方法
• ByteBuffer 的 实现类 内部， 使用了 Cleaner(虚引用） 来监测 ByteBuffer 对象，
  一旦 ByteBuffer 对象 被 垃圾回收， 那么 就会 由 ReferenceHandler 线程 通过
  Cleaner 的 clean 方法 调用 freeMemory 来 释放 直接内存

//需要我们 主动 调用 freeMemory （）释放内存

//cleaner 对象 ： 虚引用类型
//关联的对象被 引用 时候， 当对象被垃圾回收的时候， 就会触发 虚引用的 clean 方法

---
