问题： 使用 ubunut shell 来对串口进行测试。

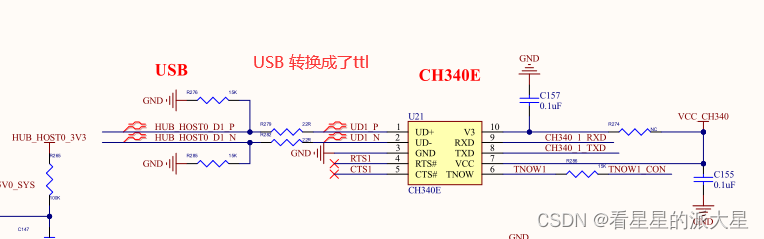

板卡上使用的是 USB 转串口， 使用了一片ch340

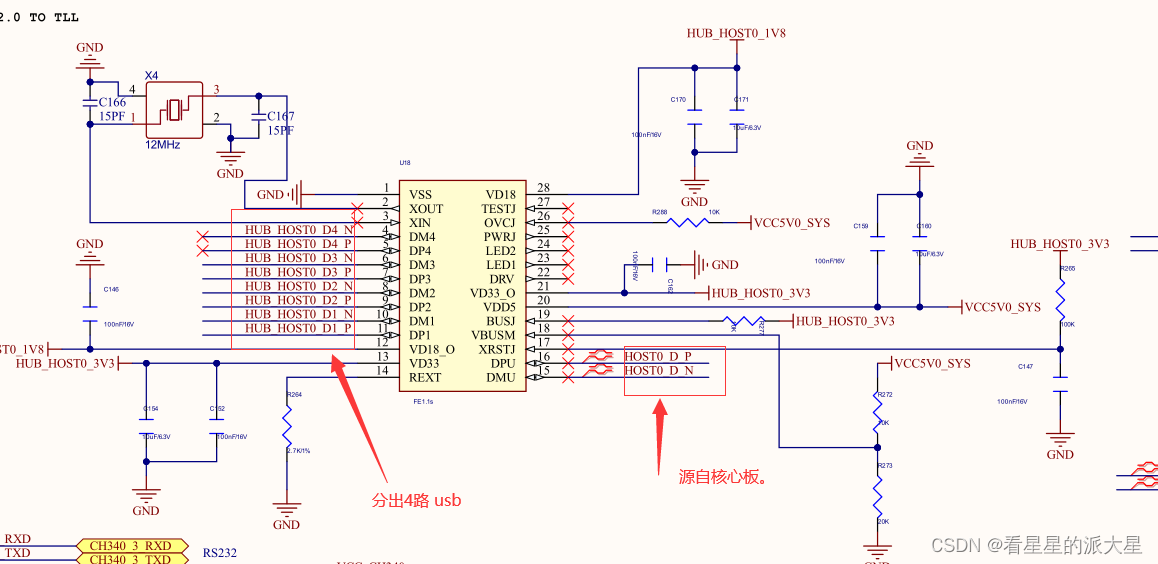

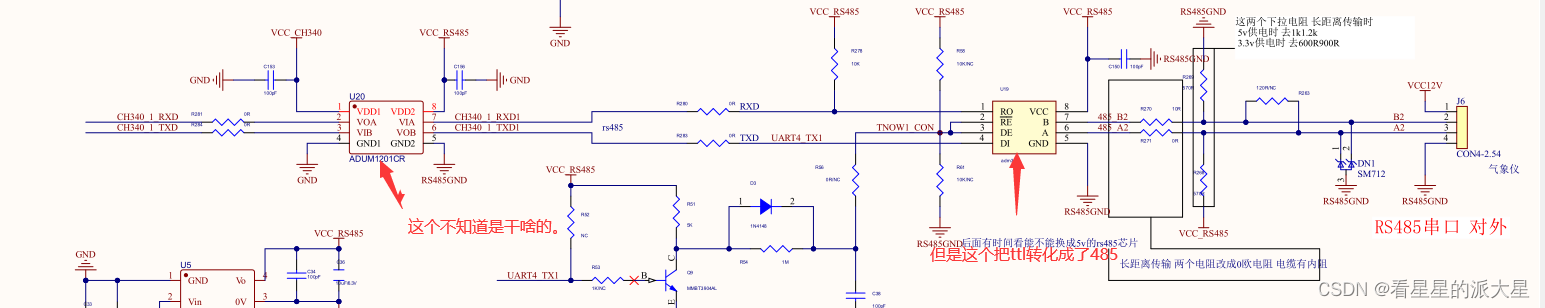

原理图如下：

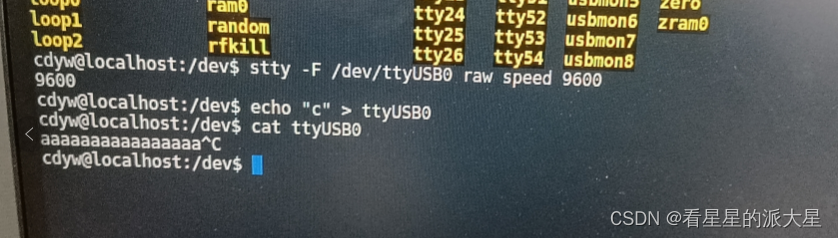

再 ubuntu  shell 的测试命令。

这里首先要 insmod 一下 ch340 的驱动，默认会有 /usr/sbin/ch34x.ko， 如果没有的话，可以自己编译然后放进来。

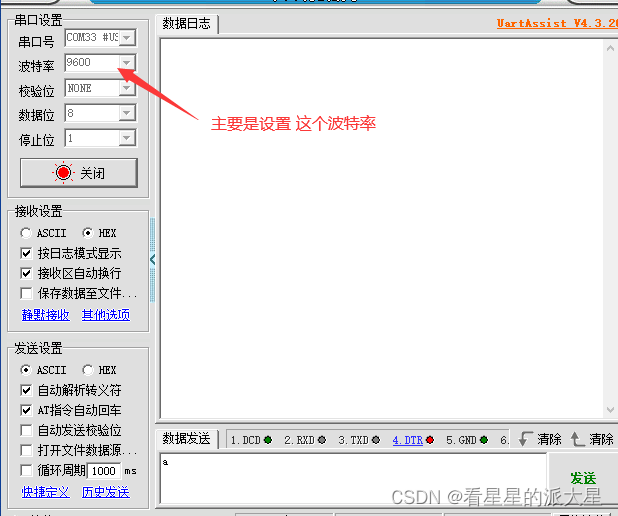

再PC端的设置。

这样就可以再板卡与 PC之间做测试了。

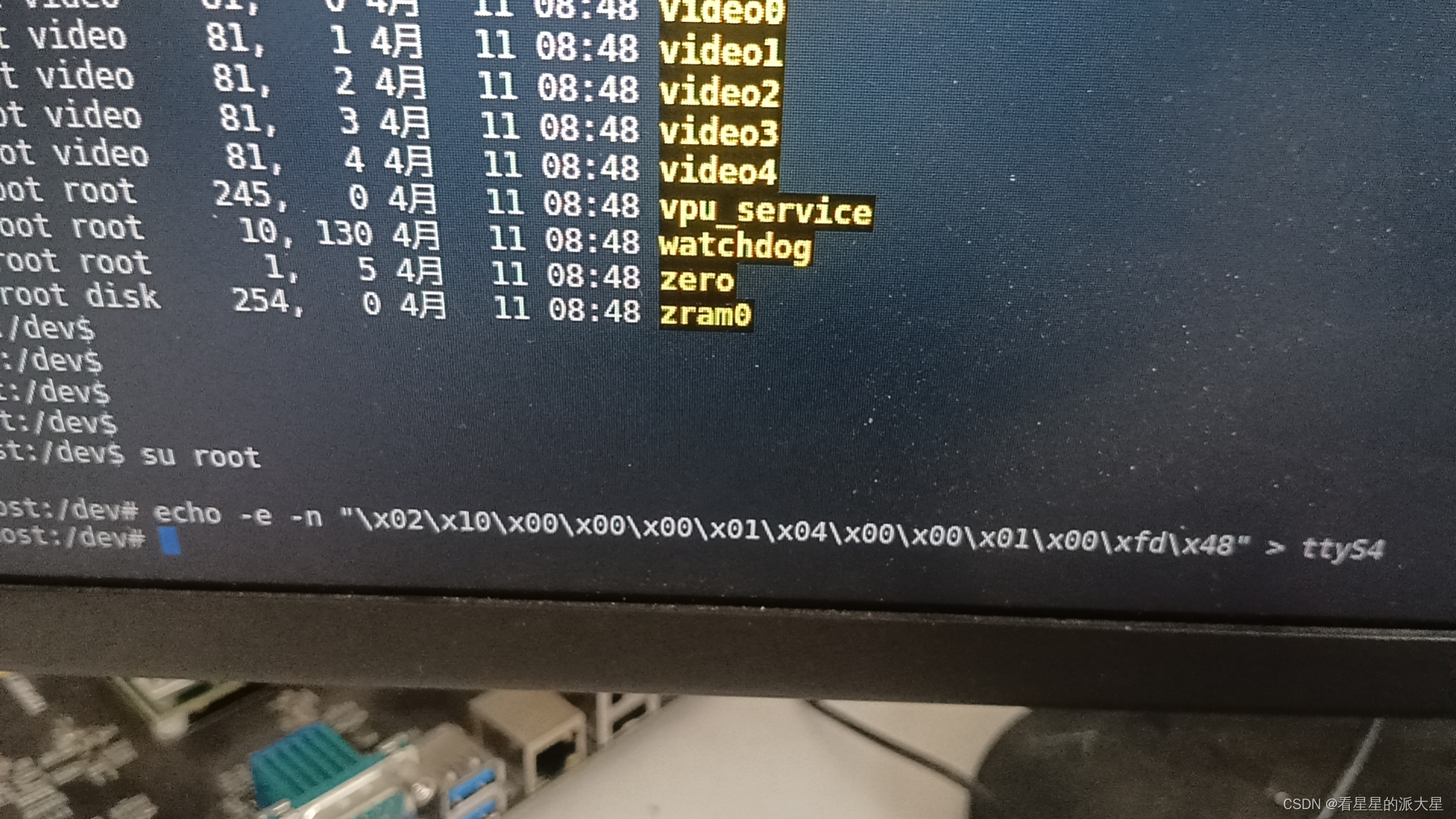

接下来 利用shell 　ｅｃｈｏ　发送１６进制数。

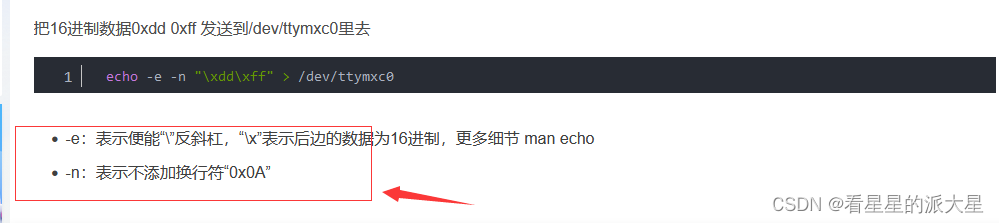

网上的资料如下：　
