1、DB9公/母座脚定义

DB9M指的是DB9公头（针型）（M是Male的缩写）

DB9F指的是DB9母头（孔型）（F是Female的缩写）

1.1 RS232

DB9M脚定义

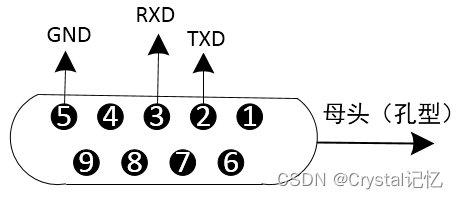

DB9F脚定义

RS232接线说明

RS232需要接3根线，收发对接，还要接一根地线。

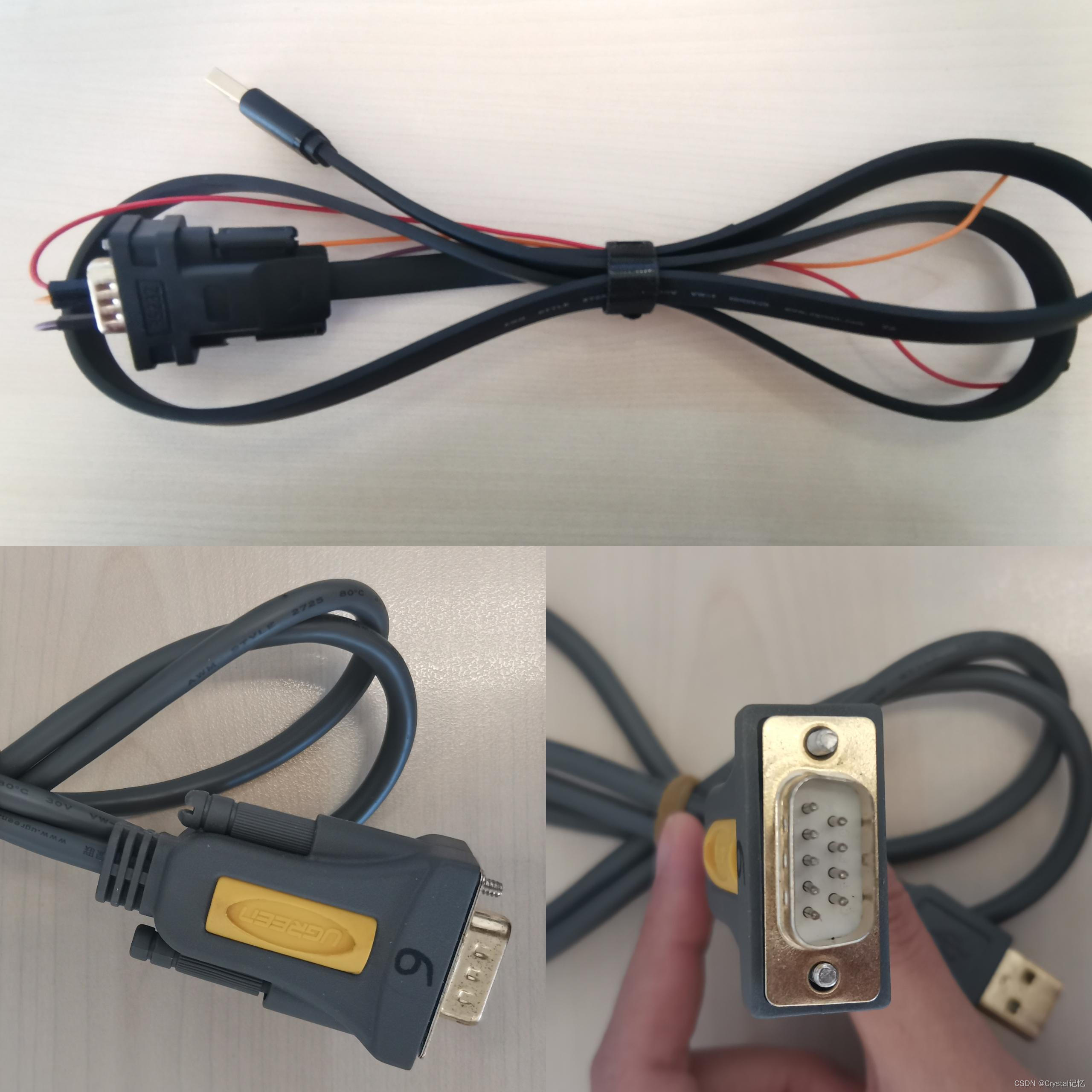

实物展示

1.2 RS485和RS422

DB9M脚定义

DB9M	1	2	3	4	5	6	7	8	9
RS485	D+	D-			GND	+5V
RS422	T+	T-	R+	R-	GND	+5V

（注：该定义来源于Z-TEK USB2.0转RS422/485通用串口线的产品说明）

RS485接线说明

RS485是半双工通信，不能同时收发。只需要接2根线即可，正和正相接，负和负相接。

RS422接线说明

RS422是全双工通信，可以同时收发。一共需要接4根线，收发对接。

实物展示
