策略规则指标字段引用关系与快捷跳转

策略规则指标字段引用关系与快捷跳转

前言

前文：

https://mp.weixin.qq.com/s/u5FmDX2kVDyeZ8FSTgDh2Q

https://mp.weixin.qq.com/s/7De2jvMtEhQqvmsrybaRtA

https://mp.weixin.qq.com/s/jNRuRObemfXTPvRAHVQsaA

项目地址：https://github.com/wnhyang/coolGuard

引用关系

在coolguard中，只是目前引用关系大概只有这些，但是未来必定还会有其他，如：自定义表头、流程编排、模型字段、ETL等等引用。

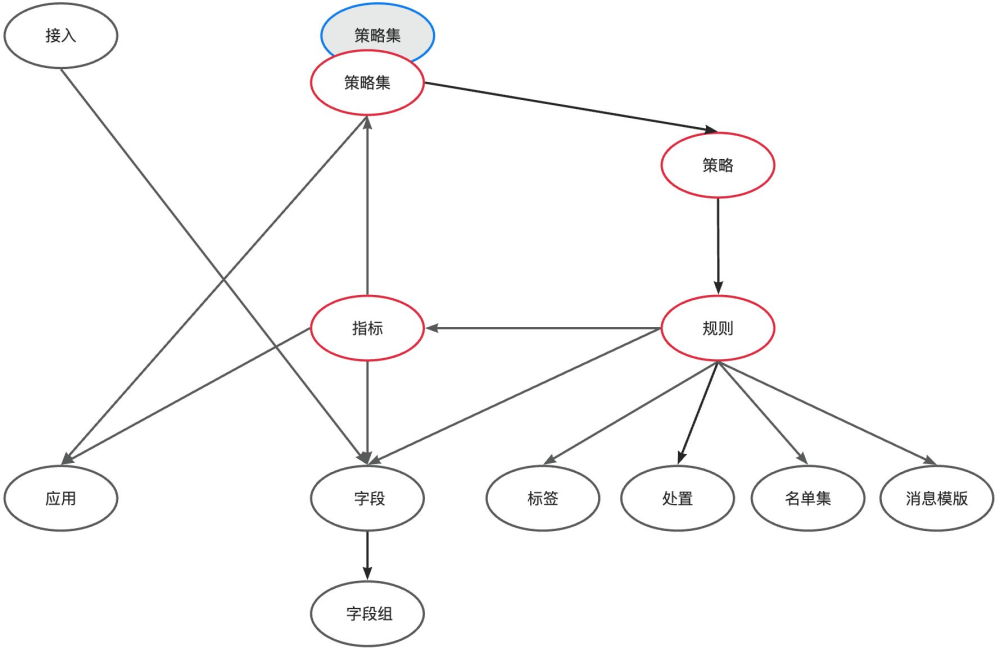

箭头起点表示引用，终点表示被引用，任意节点没有引用（也就是没有被箭头所指）那么删除/下线就是安全的，如果还是存在箭头所指那么就要考虑是否可删除/下线。当然这其实有点图入度出度（离散数学、图）的相关知识。

拿最熟悉的“用户-角色-菜单”来讲，通常会有用户-角色，角色-菜单的引用关系，这是一样的，删除角色总要考虑角色是否还有被用户引用吧？

规则/流程编排中，改动了任意节点的还能保证整个规则/流程正常运行吗？

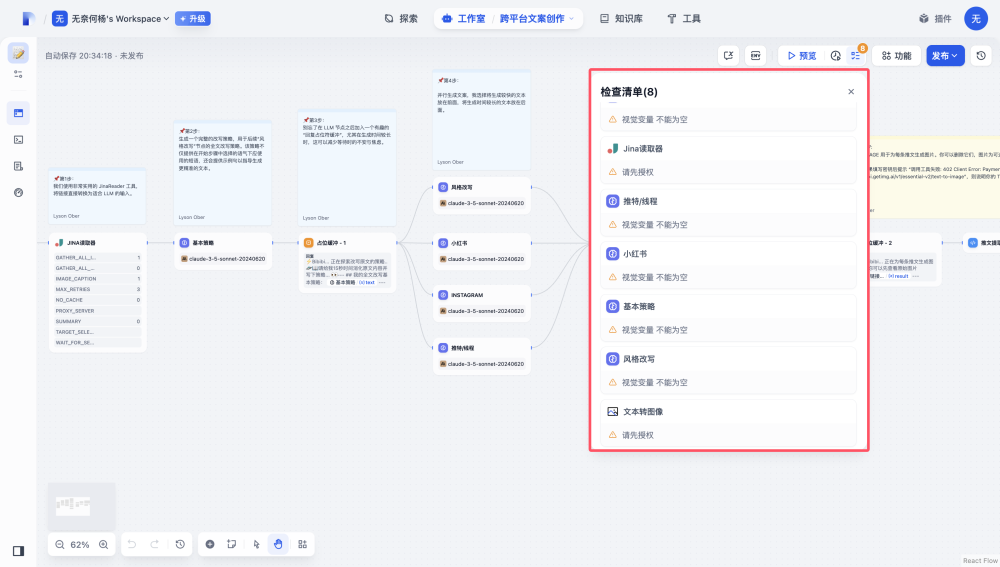

如下，现在的如dify、coze等工作流通常会在预览和保存时检查其节点是否配置正确。

引用关系图中红色表示是有版本管理的，像策略集一样是有一份副本的，为了展示的清晰就省去其他的了。

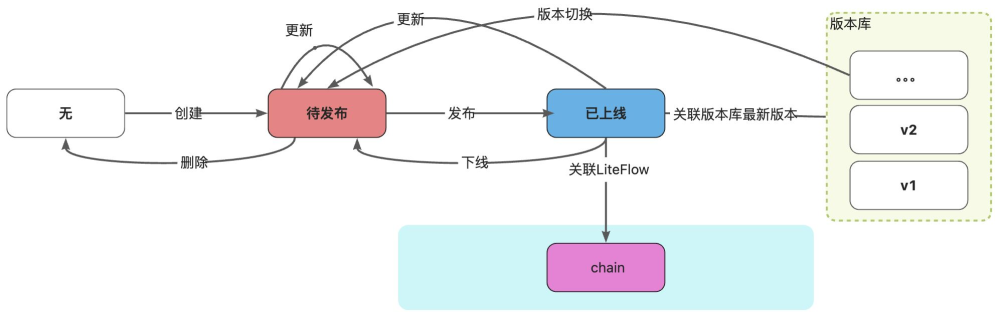

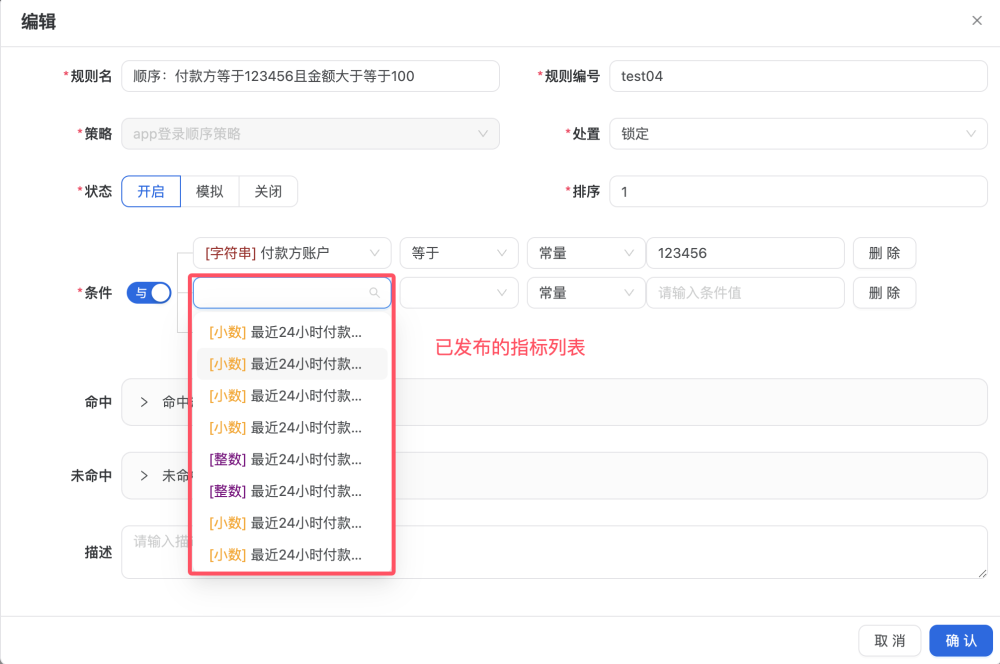

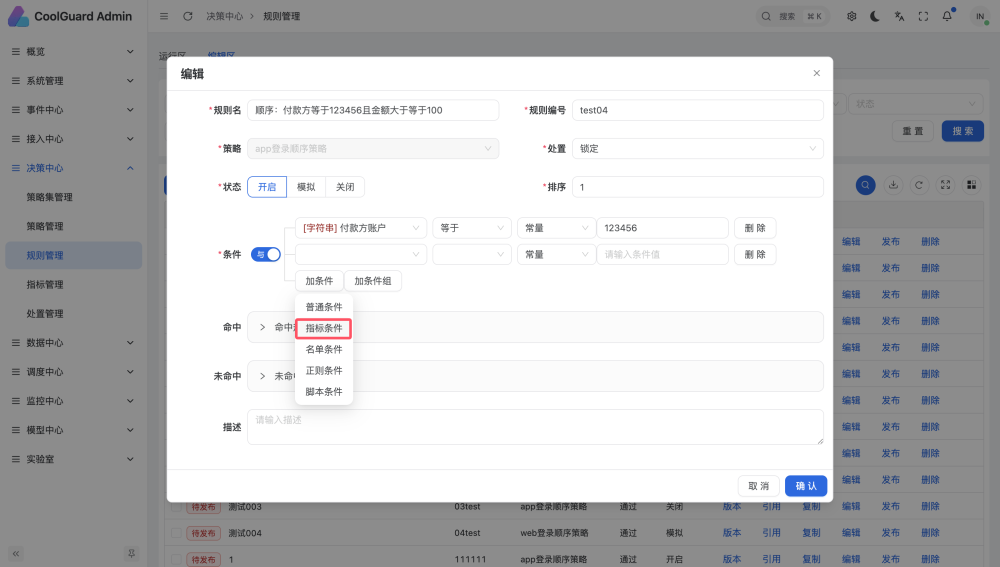

有了版本管理，引用关系就复杂了一些，举个例子：无论是编辑区还是运行区的规则可以引用任意定义的字段，但是指标只能引用已发布的指标，编辑中未发布的指标是不可引用的。

当然策略集只能编排已发布的策略也是一样的。

运行区与编辑区

记得最开始也是运行区+编辑区的方案，但是后面为了简化把这个改为了一体的方案。

https://mp.weixin.qq.com/s/tNoM8uVHUsxD_YHEzMtFQA

改为最初方案，如下

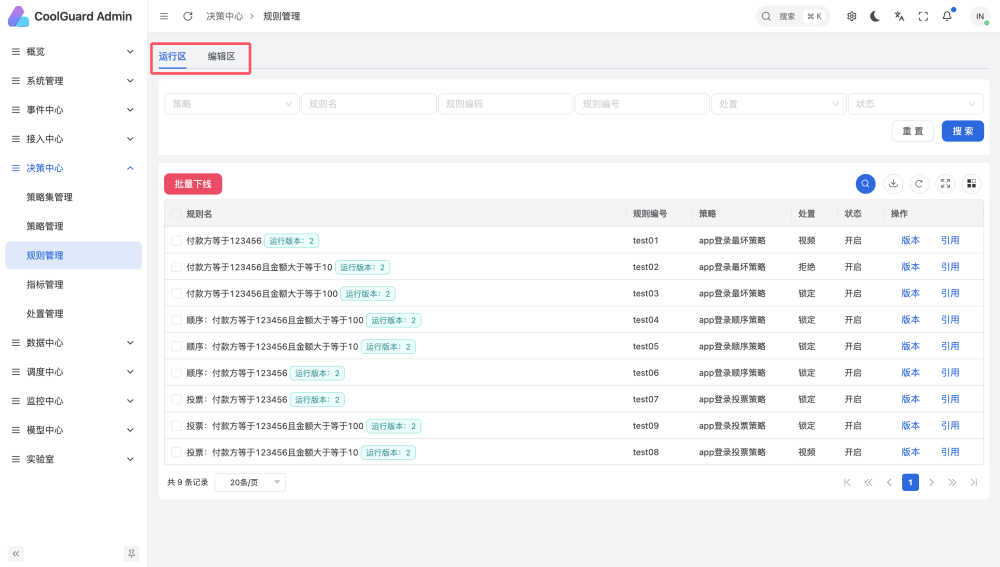

有版本的（策略集/策略/规则/指标）都通过切换tab来切换运行区和编辑区

这样调整的一个很重要的原因是：方便跳转。

字段引用

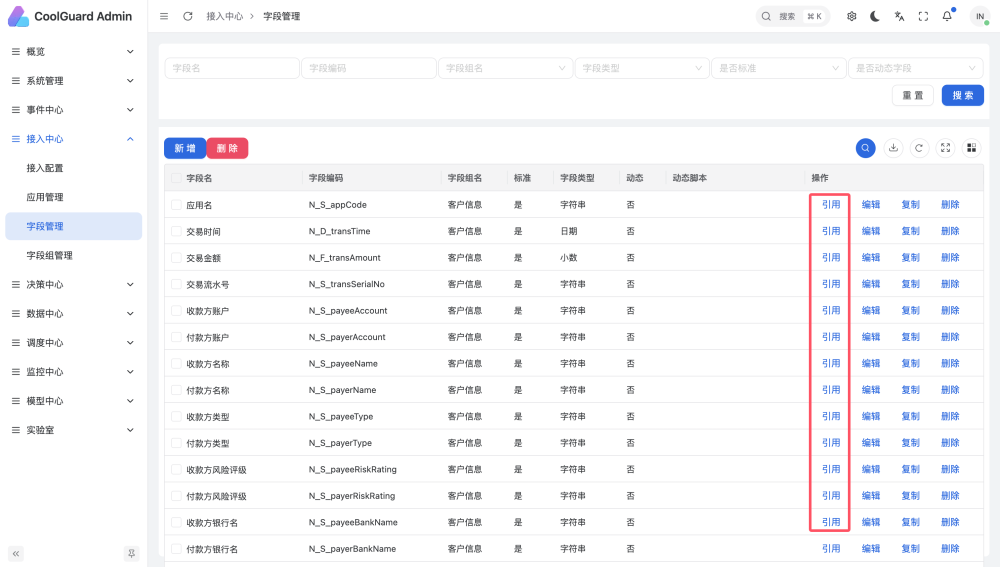

字段新增引用关系查看和跳转

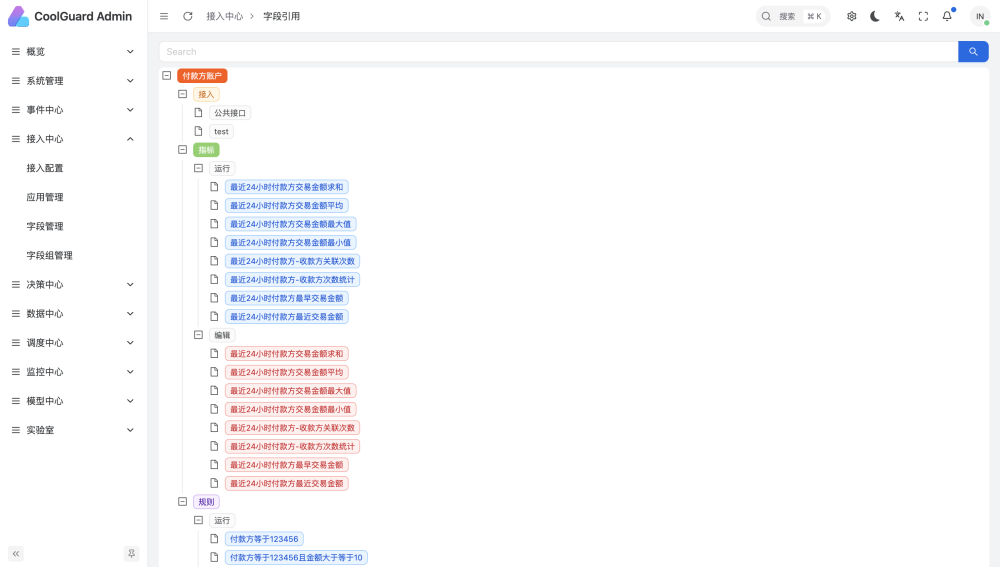

点击引用按钮后，跳抓到字段引用页面，其可以展示被接入、指标、规则等引用，通过树形展示

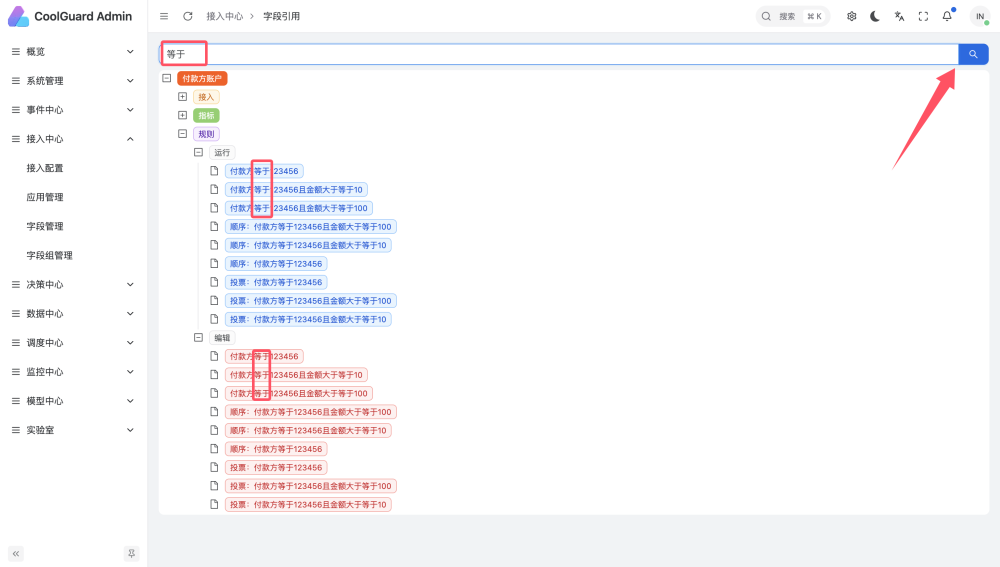

支持搜索，输入后回车或点击，搜索到关键字后展开其父节点

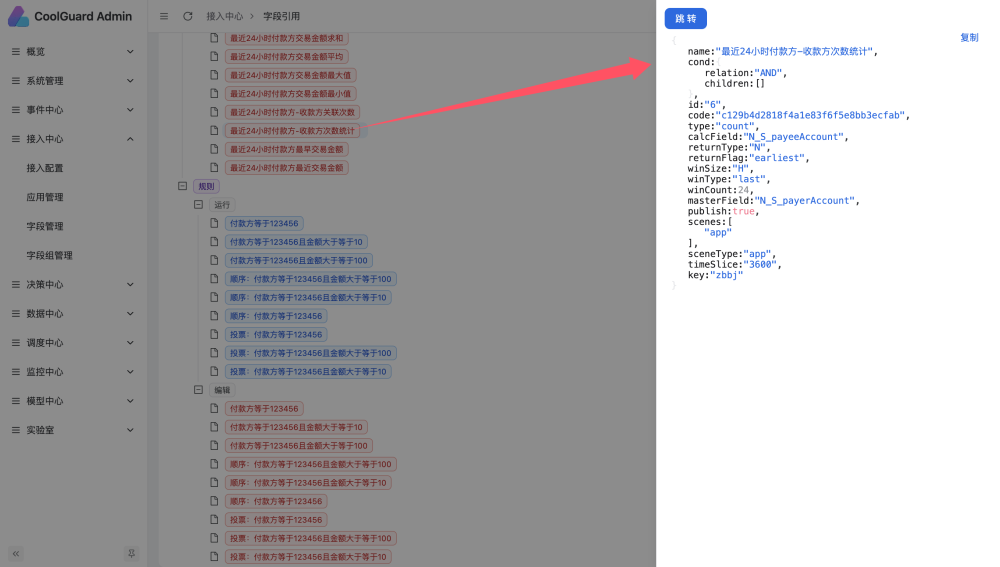

支持详细信息查看和跳转，目前是通过抽屉展示的json数据，未来有可能考虑双列布局（左边是树组件，右边是详细内容），并通过不可编辑的表单展示。

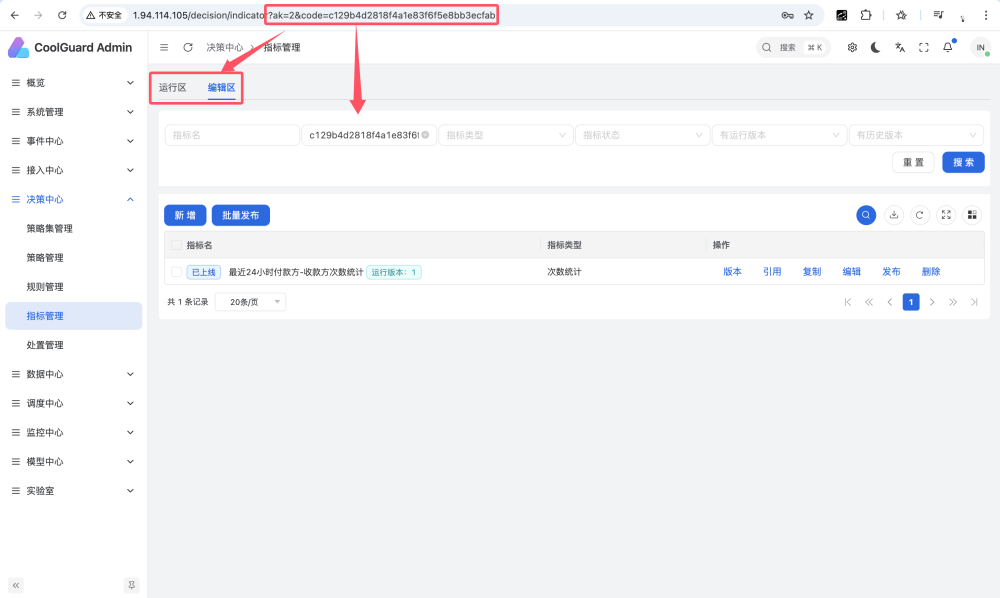

跳转，注意有版本的控制会以运行/编辑区分开，如上是编辑区的指标，跳转的话会在路由上携带query参数，这样就可以切换tab到运行或编辑，并将其他查询参数带上。

明白了吧，这就是为什么要改为第一版，区分出运行区和编辑区。

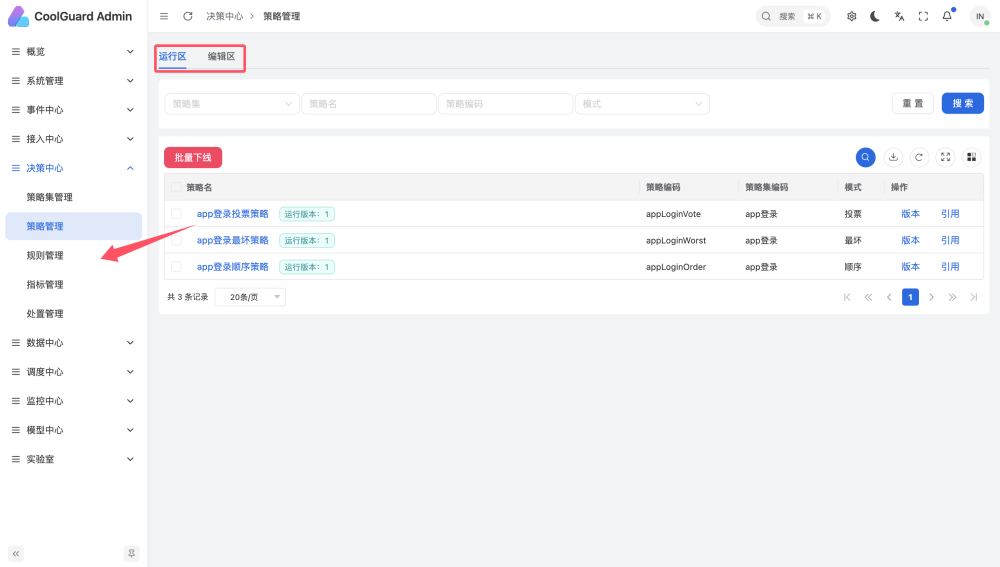

当然跳转的地方不只是这里，如策略集的名称也是可跳转的，并且运行跳运行，编辑跳编辑。

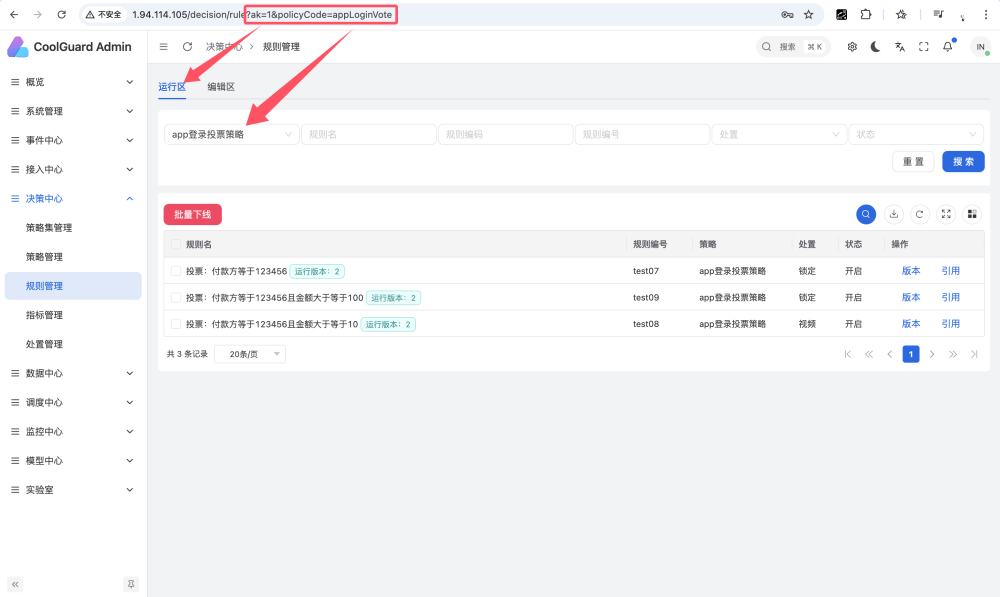

点击上图的“投票策略”就跳转到规则页，并且带上相关query参数。

当然还有如事件历史，字段｜指标｜策略等也都会加入查看详情和快捷跳转的，未来还有会有监控等等。

其他

其他的引用，如指标、策略、策略集、标签、消息模版等等，就不一一梳理介绍了。

小结

暂时到这吧，预告下一篇大概是关于前面讲了很多次的指标计算（分片、合并、预计算），我一直看这个不爽，总是觉得不够完善。

要做的还有很多，如LiteFlow可视化编排、事件数据展示完善、监控、三方接入、豁免、导出导入（用于不同环境的配置同步，如测试环境到生产环境等等）。而且这些都还只是功能方面，更重要的是系统易用、可靠、扩展等等方面。
