激光、超声波、霍尔、DS18B20 温度、模拟温度传感器 | 配合Arduino使用案例

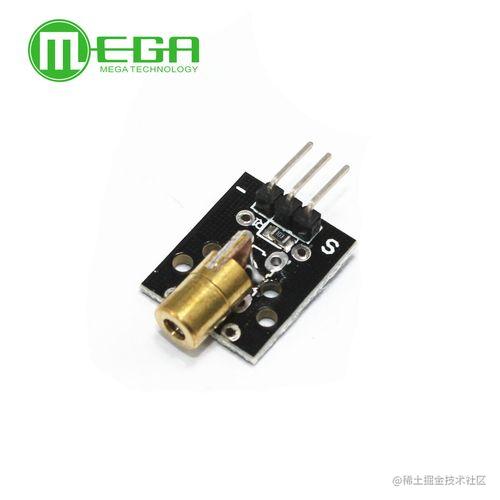

激光传感器

用来发出红色激光。

 /**
 **** Arduino 接线 注意哈，这里直接两根****
 * Arduino   传感器
 * VCC       5v
 * GND       A0
 **********************
 */
int pin = A0;

void setup() {
  Serial.begin(9600); // 串口通信用于输出 log
  pinMode(pin, OUTPUT);
}

void loop() {
  delay(2000);
  digitalWrite(pin, LOW);  //关闭激光
  delay(2000);
  digitalWrite(pin, HIGH);  //打开激光
}

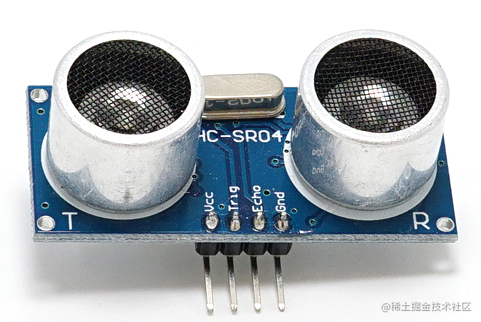

超声波传感器

可用于测距。

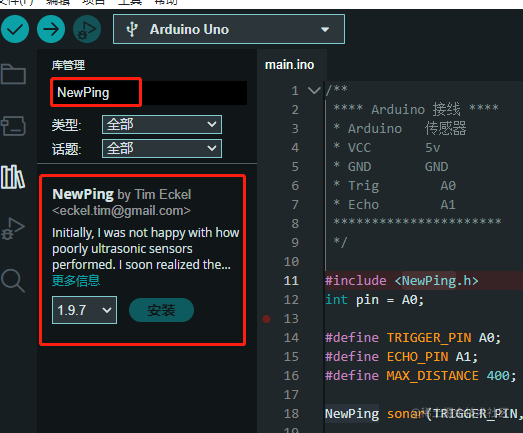

开始之前先安装依赖

 /**
 **** Arduino 接线 ****
 * Arduino   传感器
 * VCC       5v
 * GND       GND
 * Trig        A0
 * Echo        A1
 **********************
 */

#include <NewPing.h>

#define TRIGGER_PIN A0
#define ECHO_PIN A1
#define MAX_DISTANCE 500 // 最大测量距离 cm, 我手头的最大测量距离 180cm, 设置多了也没用

NewPing sonar(TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE);

void setup() {
  Serial.begin(9600); // 串口通信用于输出 log
}

void loop() {
  delay(100);
  unsigned int uS = sonar.ping();
  Serial.print(uS / US_ROUNDTRIP_CM);
  Serial.print(" cm \n");
}

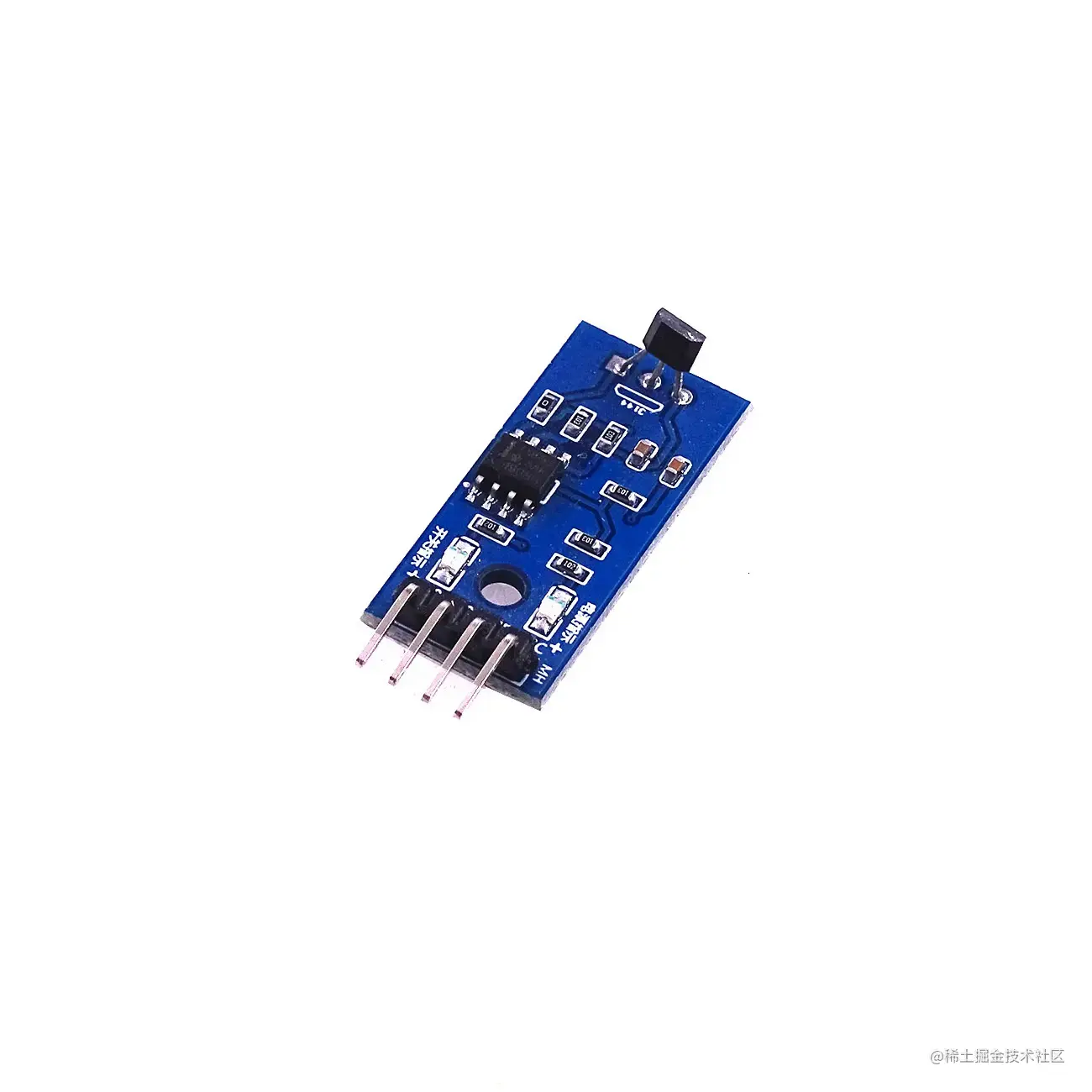

模拟霍尔传感器

霍尔传感器用于接近开关、定位、速度检测和电流检测应用。

 /**
 **** Arduino 接线 ****
 * Arduino   传感器
 * VCC       5v
 * GND       GND
 * A0        A0   磁场越大越高
 * A1        7   达到阈值时输出低电平
 **********************
 */

int pin = A0;
int pin2 = 7;

void setup() {
  Serial.begin(9600); // 串口通信用于输出 log
  pinMode(pin2, INPUT);
}

int val = 0;
int val2 = 0; // 达到阈值时输出低电平
void loop() {
  val = analogRead(pin);
  Serial.println(val);

  val2 = digitalRead(pin2);
  if(val2 == 1){
    Serial.println("达到阈值");
  }

  delay(300);
}

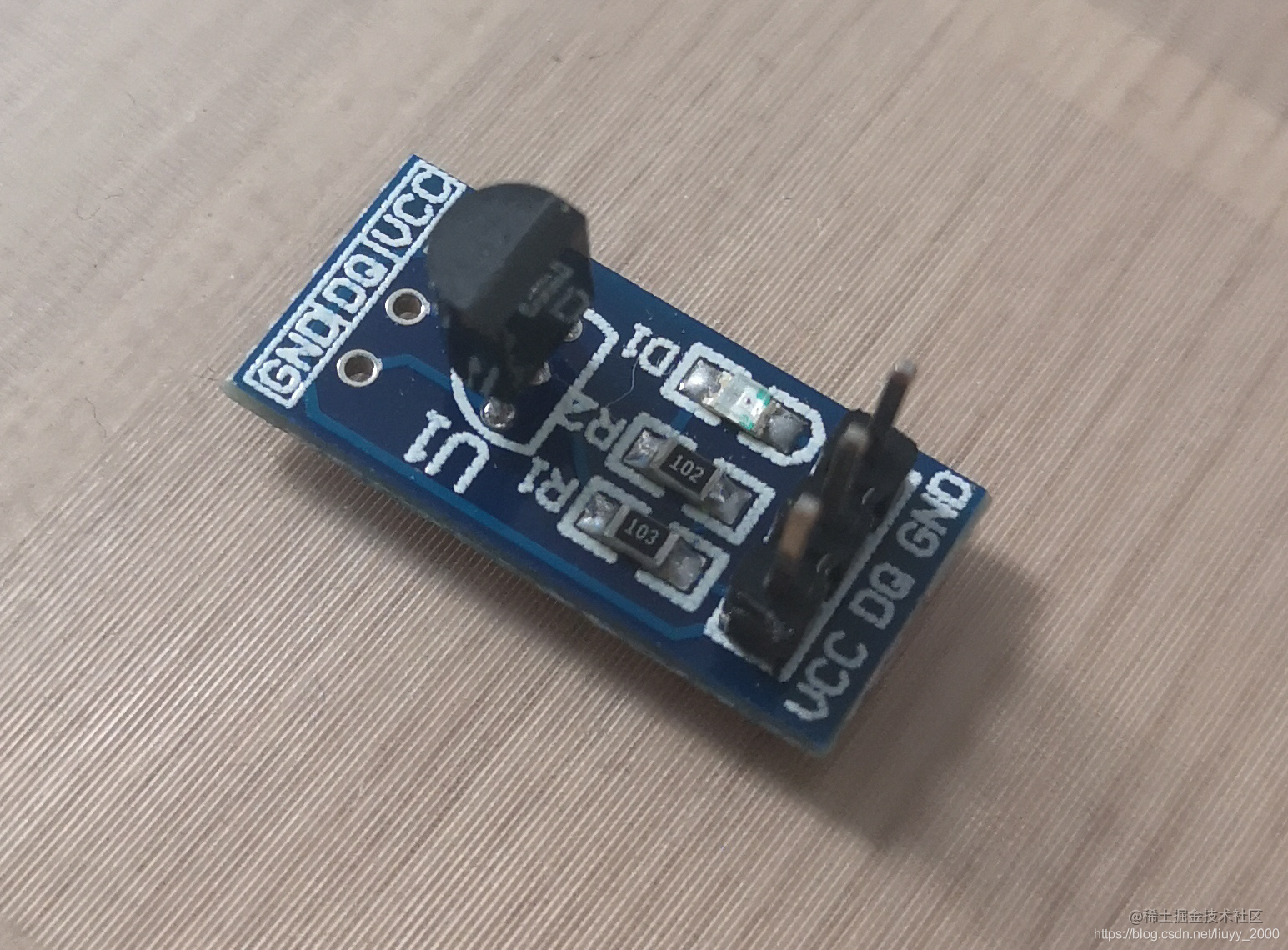

DS18B20 温度传感器

DS18B20 温度传感器是一款常用的数字温度传感器，具有体积小、成本低、抗干扰能力强、精度高的特点。
可以直接输出温度数据。

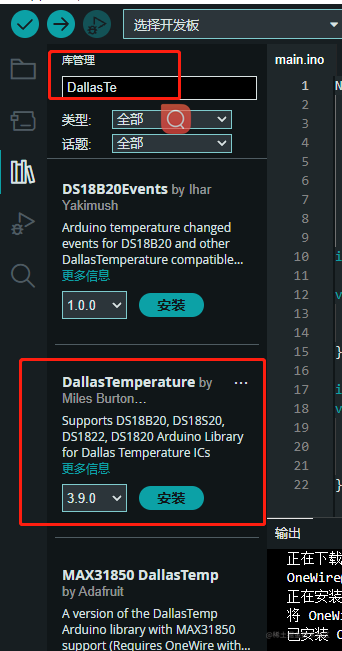

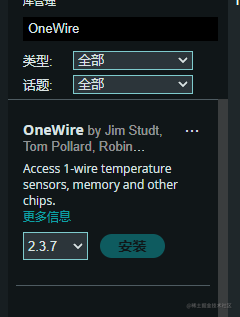

开始前安装两个依赖

 /**
 **** Arduino 接线 ****
 * Arduino   传感器
 * VCC       5v
 * GND       GND
 * A0        A0
 **********************
 */

#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_BUS A0  // 引脚

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(9600); // 串口通信用于输出 log
  sensors.begin();
}

void loop() {
  sensors.requestTemperatures();
  Serial.println(sensors.getTempCByIndex(0)); // 30.23
  delay(300);
}

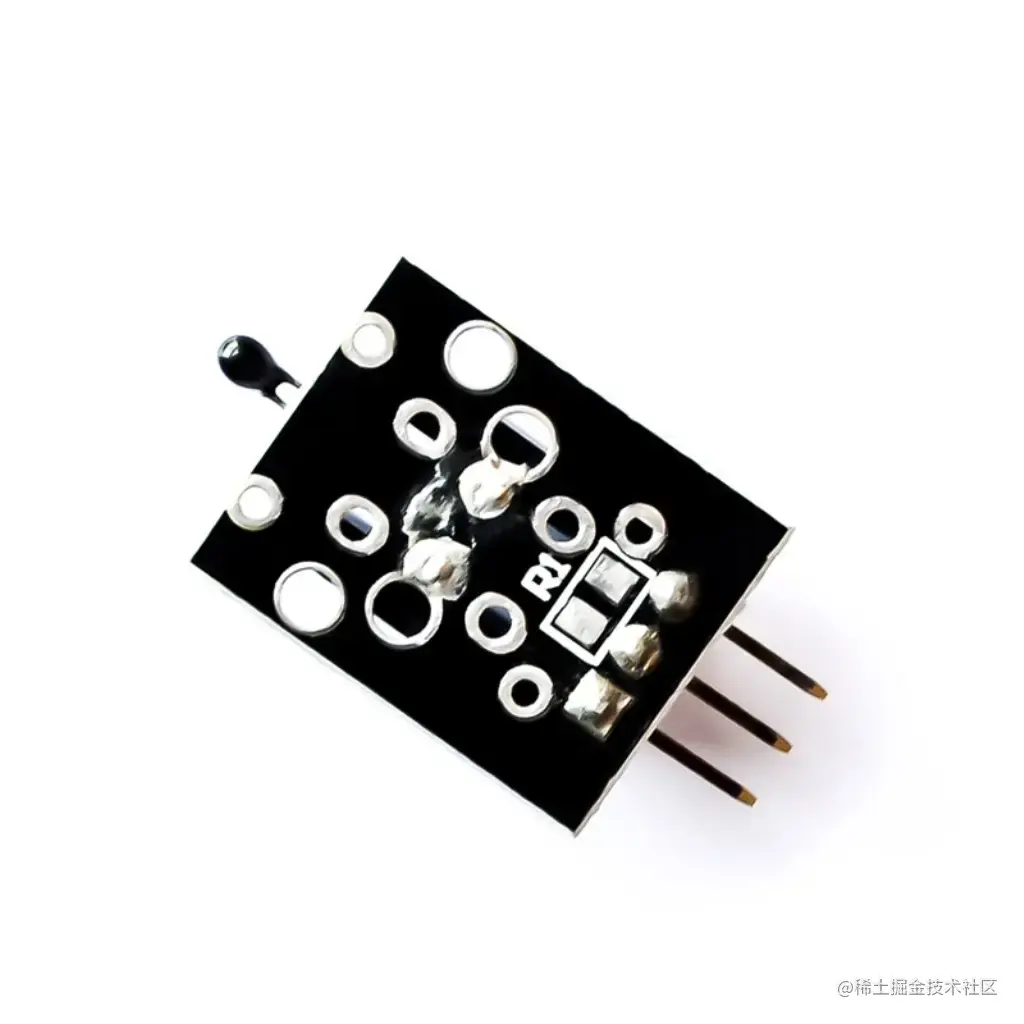

模拟温度传感器

模拟温度传感器模块使用 NTC热敏电阻，因此可以对温度进行敏感测试。该模块可以用于温度测量和温度报警。

 /**
 **** Arduino 接线 ****
 * Arduino   传感器
 * VCC       5v
 * GND       GND
 * A0        A0
 * D0        A1
 **********************
 */

int pin = A0;
int pin2 = A1;

void setup() {
  Serial.begin(9600); // 串口通信用于输出 log
  pinMode(pin2, INPUT);
}

int val = 0; // 数值越大则越热
int val2 = 0; // 超过阈值是 0， 反之为 1
void loop() {

  // 检测的数值输出
  val = analogRead(pin);
  Serial.print(val);
  Serial.print("\t");

  // 阈值输出
  val2 = digitalRead(pin2);
  Serial.print(val2);
  Serial.print("\t");
  Serial.println();

  delay(300);
}
