OM6626—高性能超低功耗蓝牙电子价签芯片

OM6626是一款功耗优化的真正片上系统(SOC)解决方案，适用于低功耗蓝牙和专有2.4GHz应用。它集成了高性能、低功耗射频收发器和蓝牙基带以及丰富的外设IO扩展。OM6626还集成了电源管理单元 (PMU)，可提供高效电源管理。它面向2.4GHz蓝牙低能耗系统、专有 2.4GHz系统、人机接口设备（键盘、鼠标和遥控器）、运动和休闲设备、手机配件和消费电子产品。
OM6626片上蓝牙系统兼容5.3版。该芯片集成了高达64MHz的高性能MCU、DMA、GPIO、SPI、UART、定时器、看门狗，支持 32MHz外部时钟、看门狗，支持32MHz外部晶振，集成了多用途最大 12位ADC。
OM6626片上集成了80K SRAM、256位EFUSE，并支持用户定义的IDE系统。芯片上的SFLASH MCU开发和JTAG软件升级。

01主要特性
射频收发器：

99dBm灵敏度@1Mbps GFSK

96dBm灵敏度@2Mbps GFSK

发射功率30至+10dBm

AGC（自动增益控制）

RSSI（1dB分辨率）

CPU和调试接口:

ARM Cortex M4，最大64MHz

SWD接口

存储器：

EFUSE：256位

SRAM:80KB

串行闪存：1MB

ICache RAM：8KB

时钟：

32MHz和32.768kHz晶体振荡器

32MHz和32.768kHz RC振荡器

链路控制器：

BT 5.3 LE PHY，链路控制器

专有2.4GHz链路控制器

电源管理：

单电源电压：1.71V~3.6V

RX 时峰值电流为3.4mA

TX 中峰值电流为4.2mA（0dBm）

睡眠模式下为1.2uA（保留16K RAM，32KHz RC）

集成DCDC BUCK转换器

软件：

兼容蓝牙5.3

支持的数据传输速率1Mbps,2Mbps(BLE)

从25Kbps到2Mbps的多种可配置空中数据传输速率（2.4G）

支持网状网络

示例应用和配置文件

支持OTA

外设：

多达25个通用I/O引脚

8xDMA

2xUART

1xI2C接口（仅限主站）

2xSPI接口

1x16位定时器/计数器，带4个比较/捕获/PWM通道

2x16位定时器/计数器，带4个比较/PWM通道（这两个定时器可

合并为一个32位PWM定时器）

1x32位实时计数器，带3个比较通道

1x16位低能耗定时器，带2个比较/PWM通道

1x看门狗定时器

8通道单端12位GPADC，高达333.3ksps（可配置精度和采样率）

安全性：

AES硬件加密

支持AES256/AES128密钥

硬件随机数生成器

封装和工作环境：

OM6626A:LGA28 3x3mm

OM6626B：QFN32 4x4mm

40℃~+85℃

02相关图示

OM6626A封装

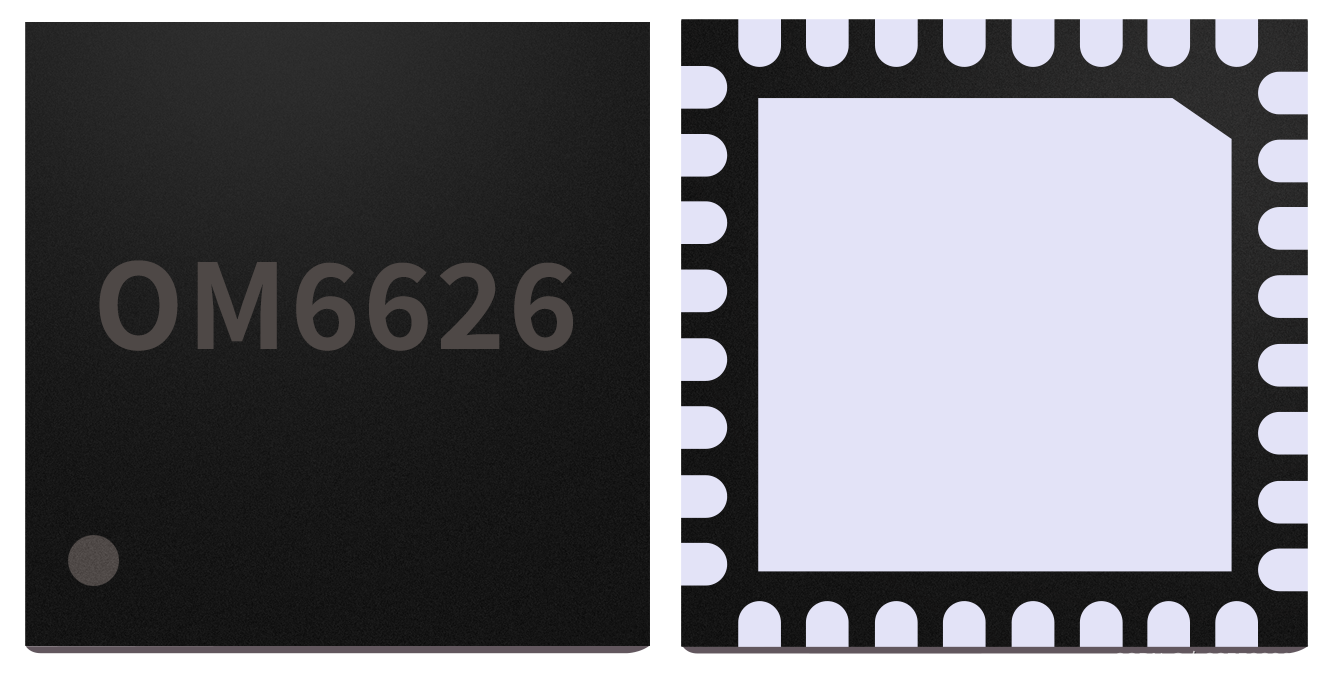

OM6626B封装
