3分钟理解计算机网络之物理层

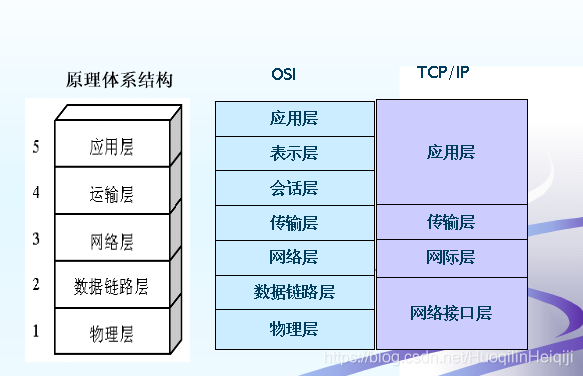

物理层在计算机网络5层模型中，处于最底层，主要的作用就是“透明”传输比特流。这里的"透明"意思是，上层是不看见的，上层不用管物理层是怎么传输数据的，只需要把帧报文交付给物理层就行。

一.物理层的传输媒体

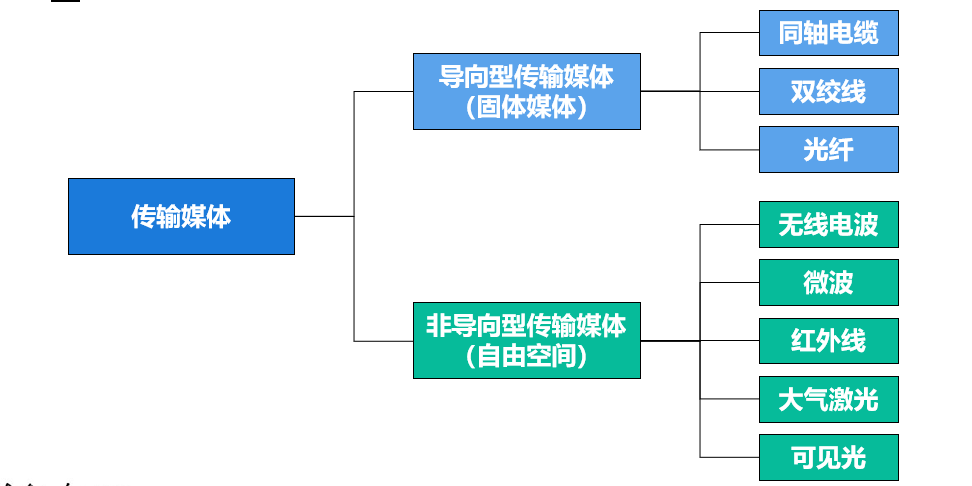

所谓传输媒体，就是计算机网络设备之间的物理通路，也称为传输介质或传输媒介。物理层的传输媒体可分为两大类，导向型和非导向型；

导向型说的就是有实际固体媒体连接，比如说双绞线、同轴电缆、光纤等；而非导向型其实就是无线的意思，也就是各种频段的电磁波作为传输媒体；

二.物理层的传输

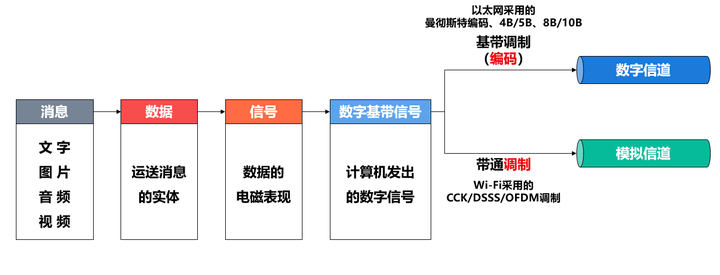

数据是运送消息的实体，信号是数据的电磁表现，而数字基带信号就是计算机发送的未经编码和调制的原始信号，这种原始信号可以选择走两种信道：数字信道或者是模拟信号，如果选择走数字信道，为了解决同步等问题，就需要对基带信号进行编码；如果走模拟信号，那就需要对基带信号进行调制；

2.1 编码

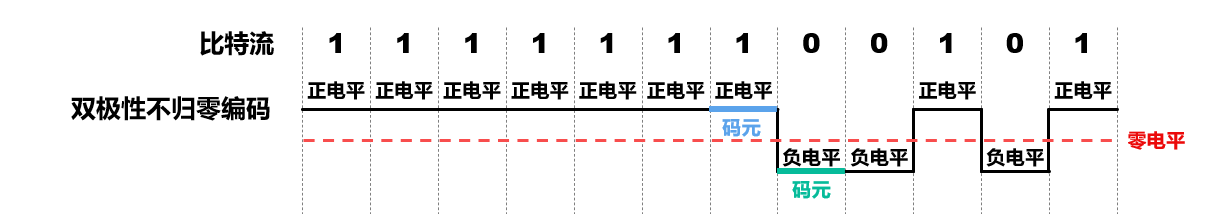

数字编码简单来说就是规定不同的电平形式去表示数字信号0和1；比如说最简单的正电平表示1，负电平表示0，这个专业名称叫双极性不归零编码。

这种编码方式确实很简单，但存在一个问题，当连续存在正电平或者负电平时，怎么能判断具体是几个码元，比如说上图的开始，我怎么能知道这是7个码元而不是6个码元呢？有同学可能接触过单片机啊，会说使用CLK线来解决，但额外再连一根线属于是浪费，因此出现了双极性归零编码；

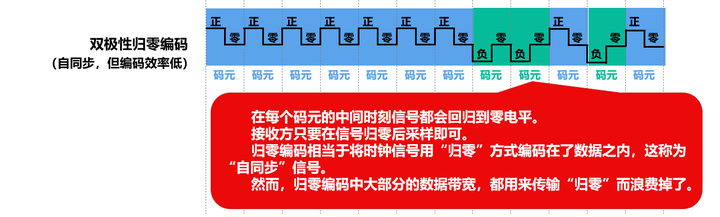

双极性归零编码也就是不管正电平还是负电平后都会接一段0电平，一次表明完成了一次码元传输，这属于自同步；但接上的这一段0电平仅有标明单独码元的作用，显然很浪费，因此为了进一步优化又出现了曼彻斯特编码，传统以太网就是使用这种编码形式；

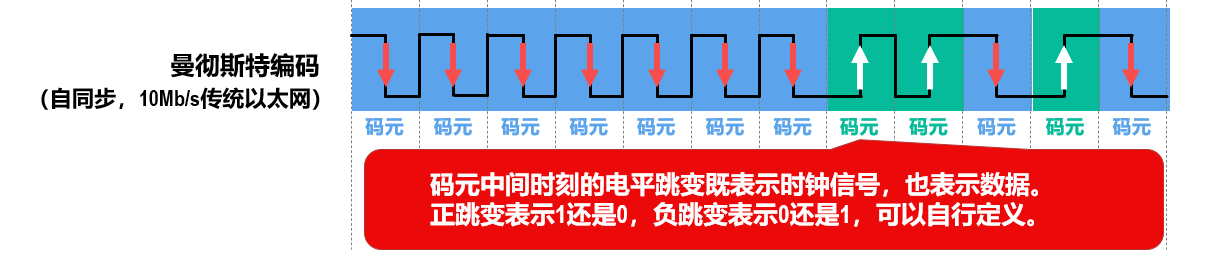

曼彻斯特编码不使用0电平来标识单独码元，而是使用边沿，如上图中的上升沿或者下降沿，这样不仅解决了同步问题，也不会影响传输效率；另外提醒一下，曼彻斯特编码上升沿不一定表示1，下降沿也不一定表示0，这都是人为规定的，你可以规定下降沿表示1，那么上升沿就表示0，这样的话上图的数据就是111111100101，反之亦然；

2.2 调制

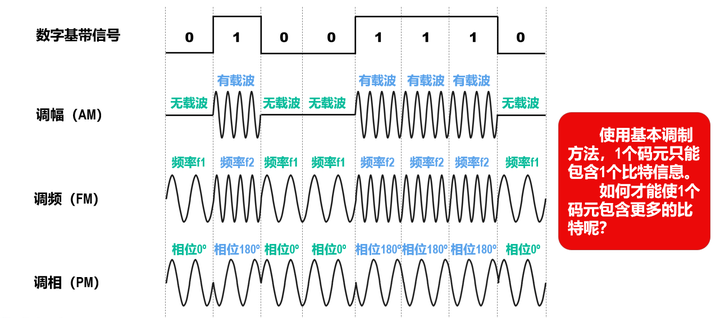

我理解数字调制就是把基带的数字信号转换成模拟信号，目的就是通过模拟信道去传输信息；而基本调制方法主要分为3种：分别为调幅（AM）、调频（FM）和调相(PM);

基本调制方法一个码元只能包含1bit的信息，也就是说这个码元表示的不是1就是0，效率不高。为了让一个码元可以包含更多的比特我们可以采取混合调制；比如，把调幅和调相结合起来的正交振幅调制QAM-16；

QAM-16一个码元可以有16种表现形式，2^4=16,也就是说一个码元可以包含4bit信息。

三.结语

最后可以说一嘴，传输媒体并不属于物理层，它只是物理层传输信息的载体，如果严格来说应该属于物理层的下一层，为物理层提供服务；另外，有关物理层传输速率的知识，比如说奈氏法则、香农定理，大家可以找一找通信原理方面的文章去看，如果不感兴趣也没有关系，这对于理解计算机网络也没什么影响。
