OSPF协议中查看路由器的RID
OSPF的相关配置命令如下：

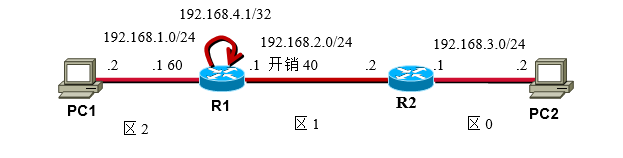

实验相关拓扑图
[Huawei]ospf
[Huawei-ospf-1] area 0
[Huawei-ospf-1-area-0.0.0.0] net 192.168.2.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0] area 1
[Huawei-ospf-1-area-0.0.0.1] net 192.168.1.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.1] net 192.168.4.1 0.0.0.0(回环地址，无说明配置在左边即可)
[Huawei-ospf-1-area-0.0.0.1] quit
这样PC1与PC2是不通的，故需在R1与R2之间配置虚链路，以便连接区2和区0，即主干区和非主干区。
命令如下：
[R2]ospf
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]vlink R1的ID
[R1]ospf
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]vlink R2的ID
查看路由器的RID的方法如下：

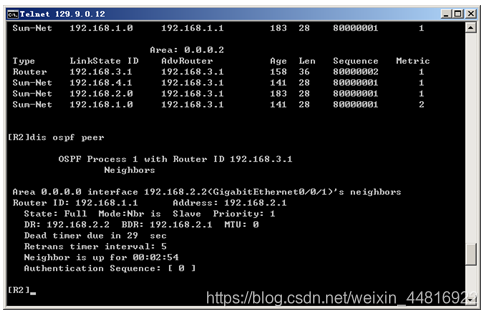

通过显示R2的邻居状态：dis ospf peer或LS数据库信息 DIS ospf LSDB 皆可。
在这里插入图片描述
