第十三届蓝桥杯嵌入式省赛程序设计详细题解

第十三届蓝桥杯嵌入式省赛题目相对于第十二届较为简单，没有那么多串口的数据处理以及判断！

第十三届省赛主要是制作一个可由串口设置密码的密码锁。本实验中，我们将用到LED模块、按键模块、串口模块、定时器的PWM模块以及官方会提供源码的LCD模块。

文末有小编写的代码

一、CubeMX配置

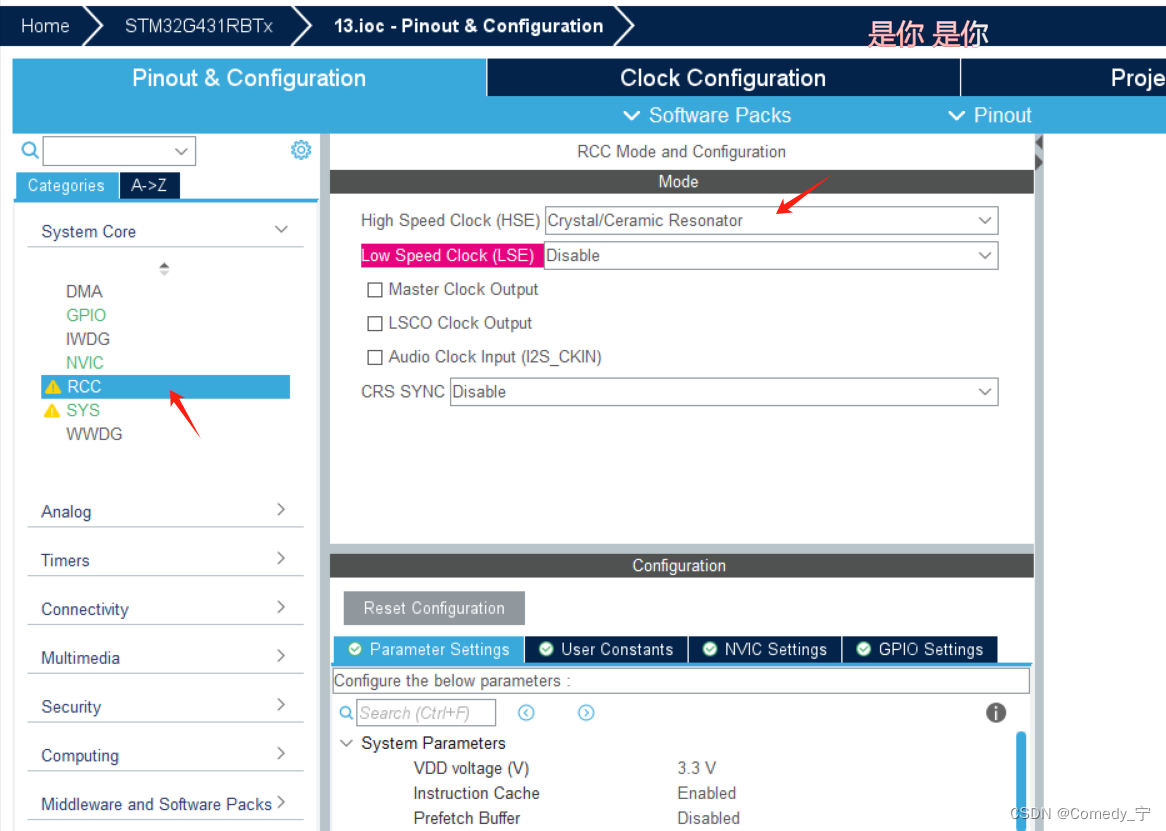

1.使能外部高速时钟：

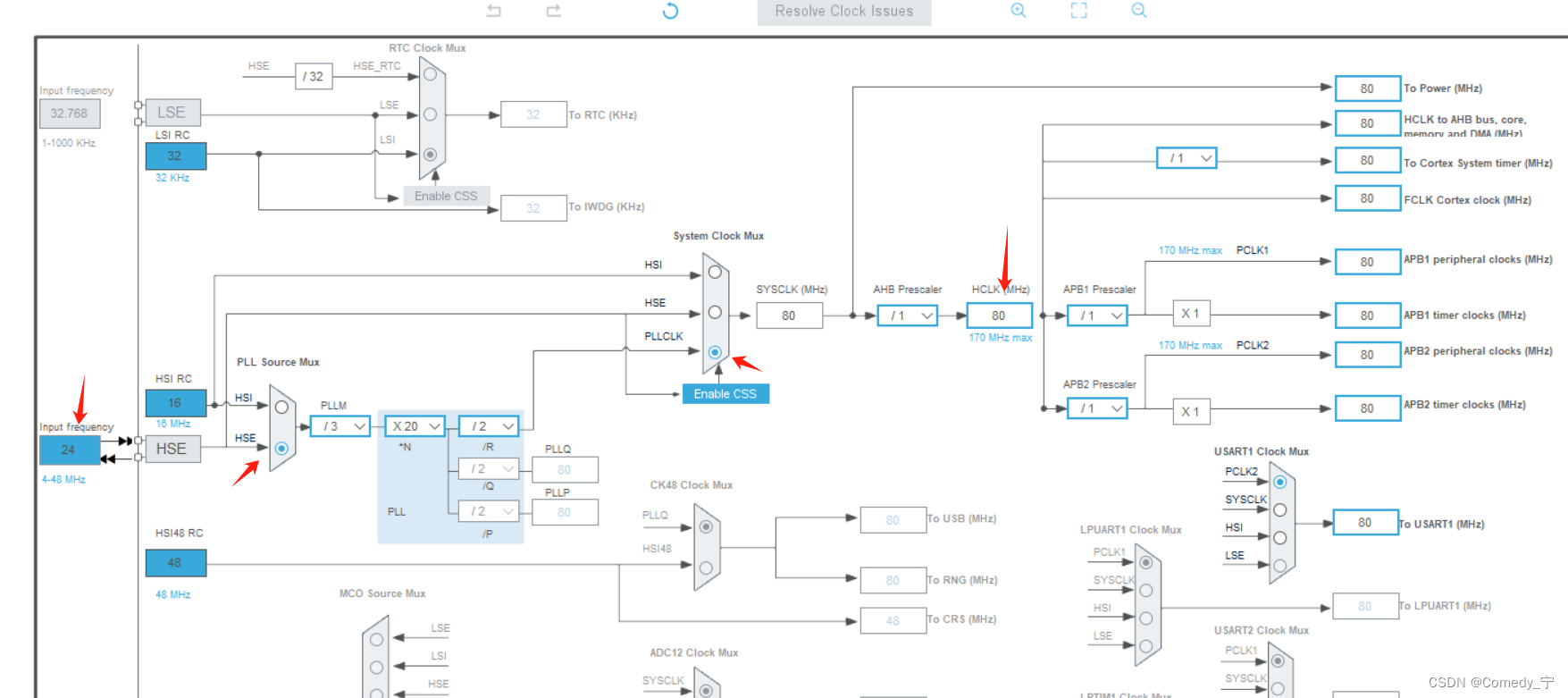

2.配置时钟树：

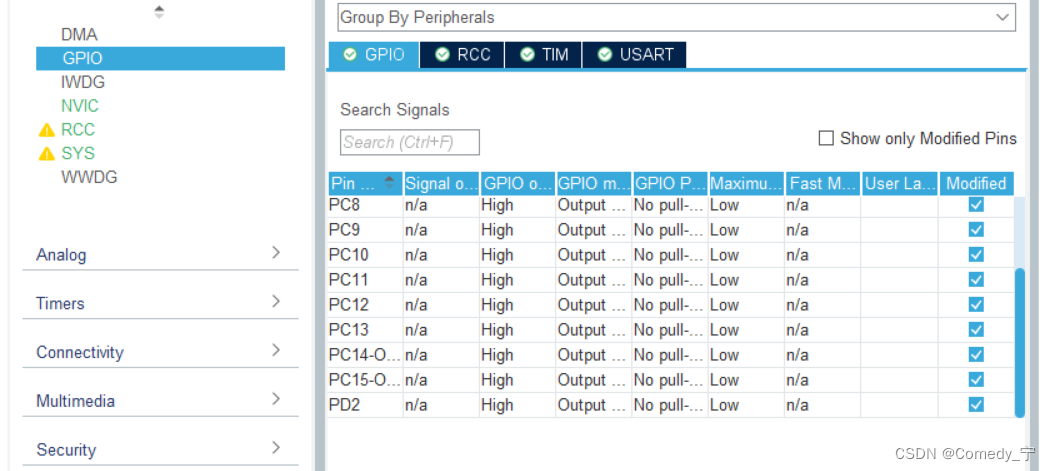

3.GPIO输出

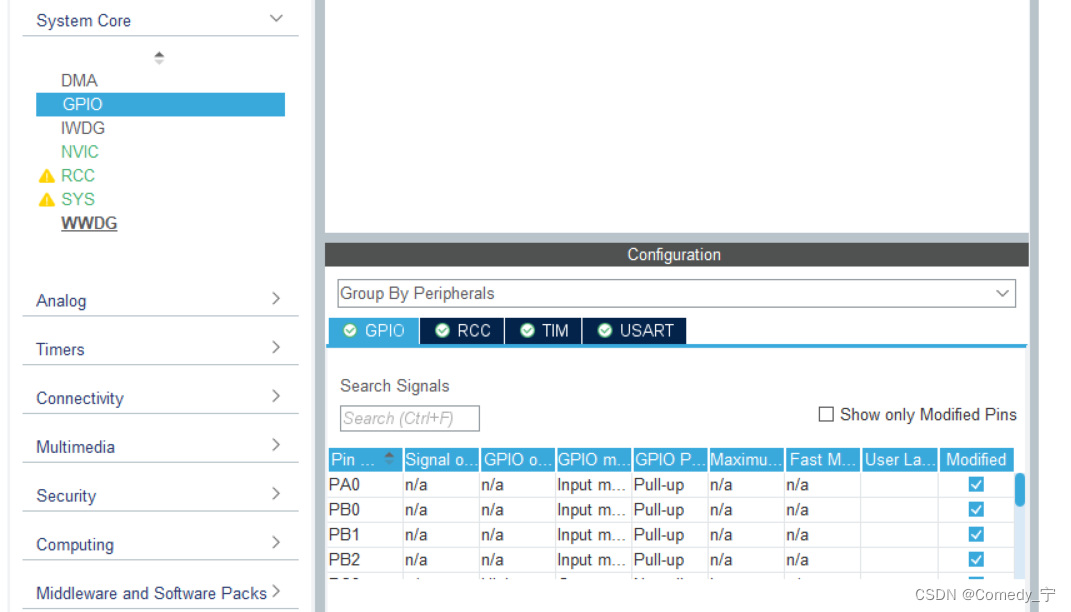

4.GPIO输入

5. TIM定时器

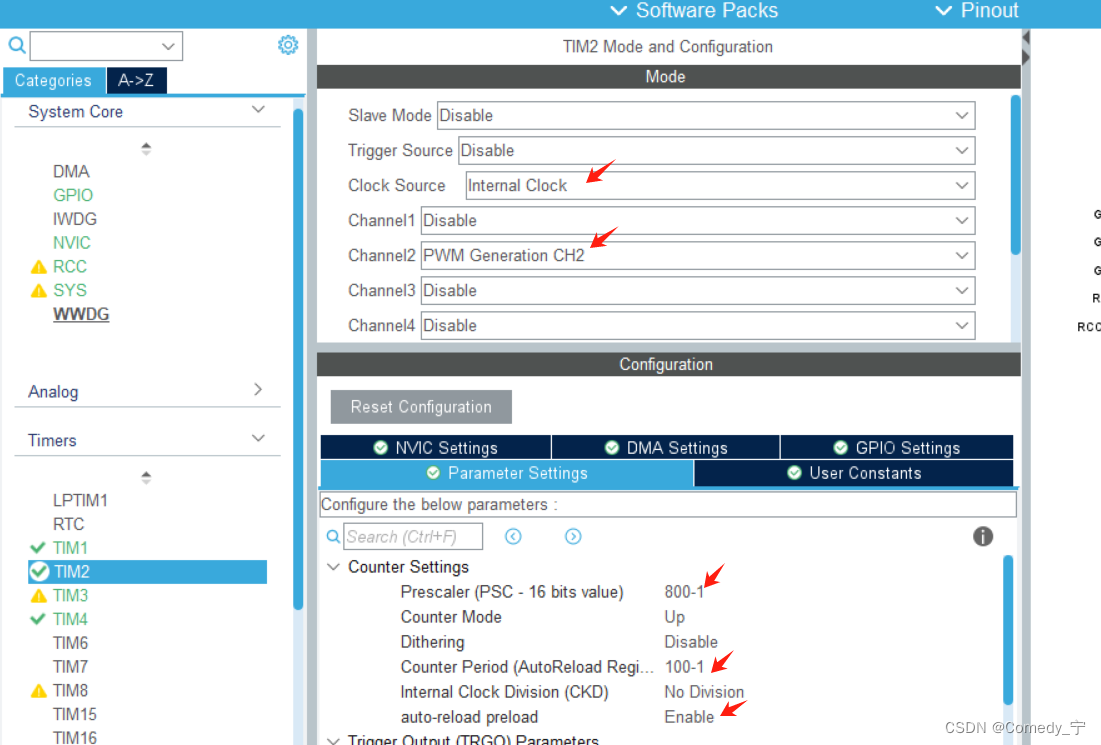

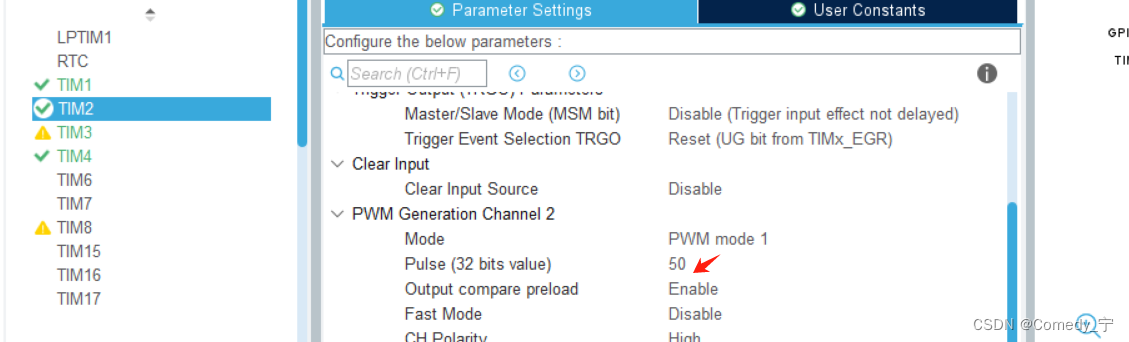

5.1 TIM2输出PWM脉冲

设置默认Pluse为50，即占空比为50%

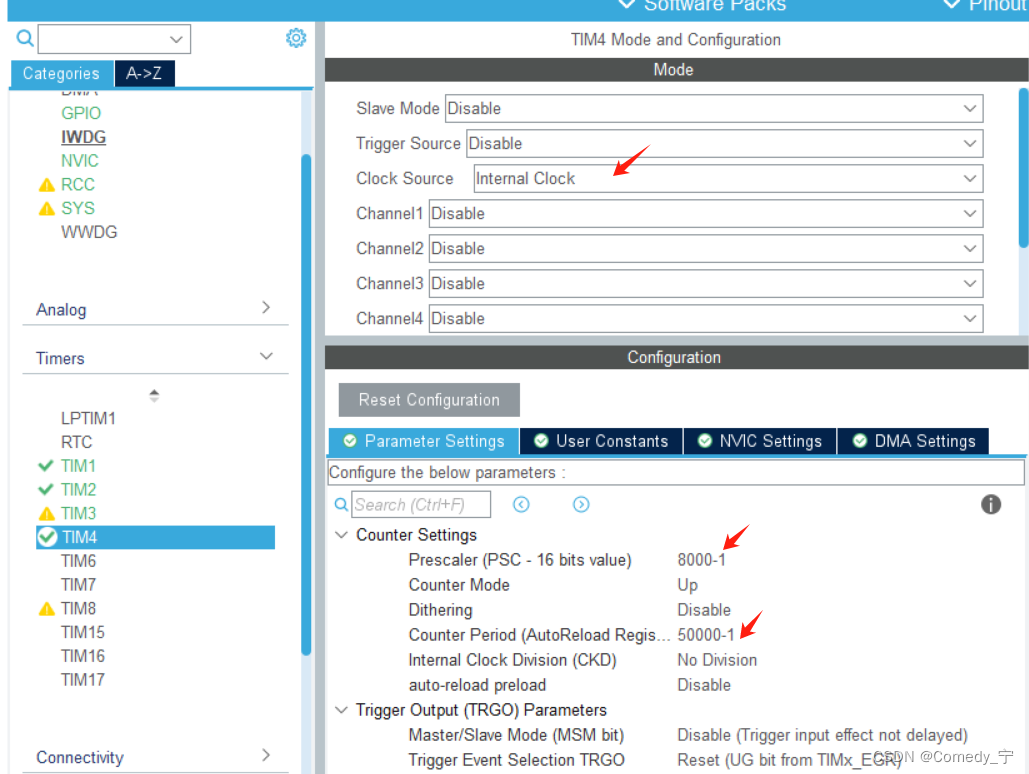

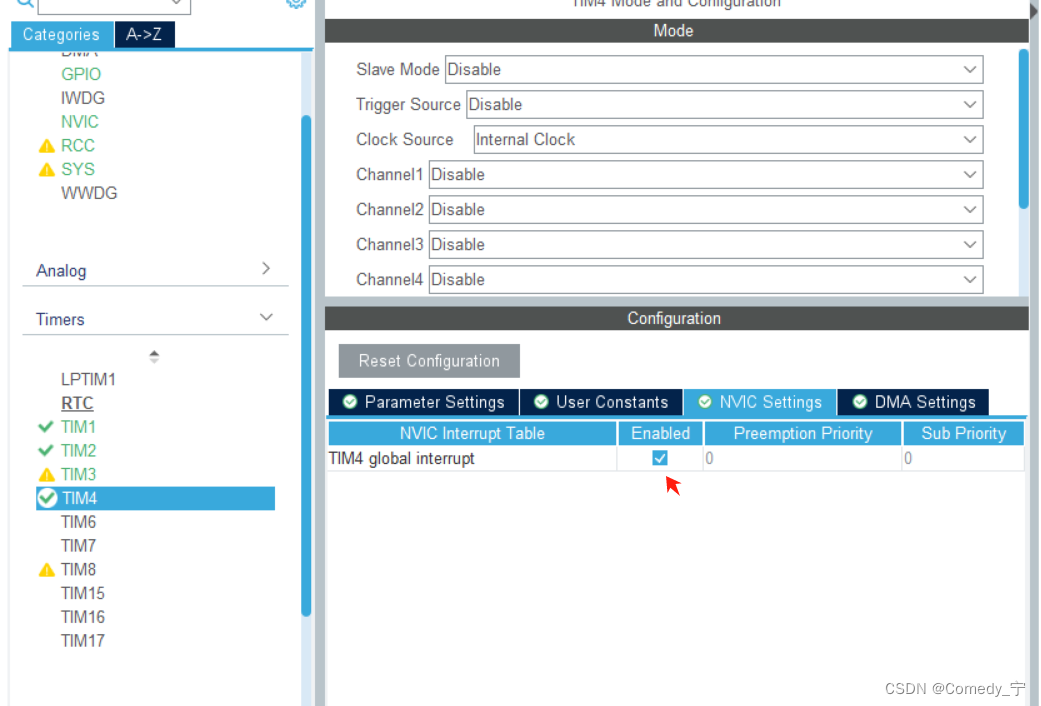

5.2 TIM4实现定时5s

5.3 TIM3定时器实现微妙(us)延迟

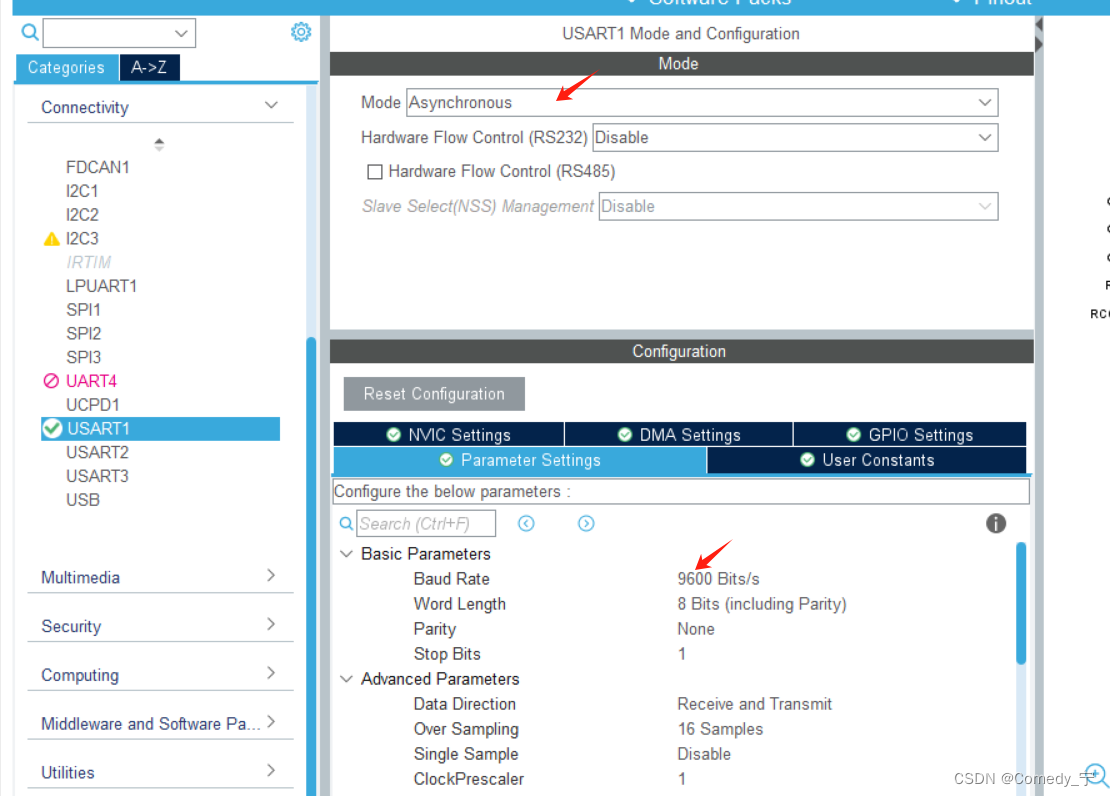

6.USART(通信)

USART串口接收数据，我使用两种方法实现，大家选取其中一种即可！

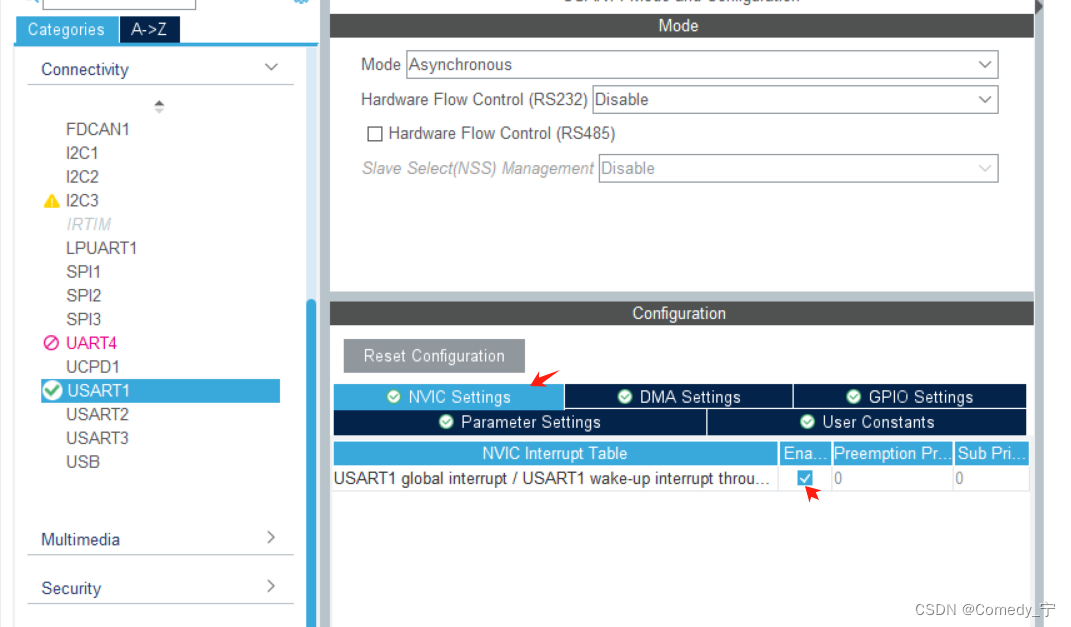

1.定长接收数据

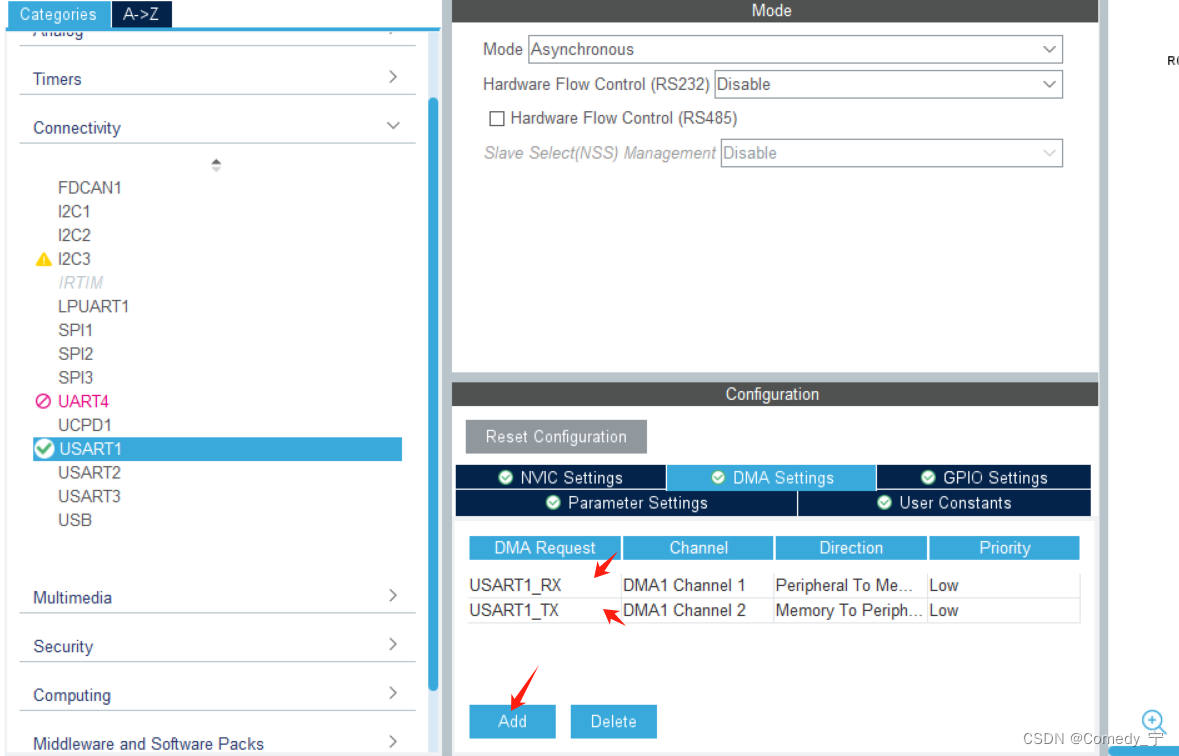

2，不定长接收数据+DMA方式
此种方法的核心是空闲中断！

二、代码实现

2.1 main函数实现

int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_TIM2_Init();
  MX_USART1_UART_Init();
  MX_TIM3_Init();
  MX_TIM4_Init();
  MX_TIM1_Init();
  /* USER CODE BEGIN 2 */
  LCD_Init();
  LCD_Clear(Black);
  LCD_SetBackColor(Black);
  LCD_SetTextColor(White);
	HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_2);
	led(1,0);
	led(2,0);
	led(3,0);
	led(4,0);
	led(5,0);
	led(6,0);
	led(7,0);
	led(8,0);
    HAL_UART_Receive_IT(&huart1, buff, 7);
	HAL_TIM_Base_Start_IT(&htim4);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

	  Key_handle();
	  lcd();
	  if(key4_count>=3&&led_flag==0)
	  {


		led(2,1);
		delay_us(50000);
		delay_us(50000);
		led(2,0);
		delay_us(50000);
		delay_us(50000);
	  }
  }
  /* USER CODE END 3 */
}

2.2 lcd函数实现

void lcd()
{

	if(pass_flag==1)
	{

		show_output();
		if(systick-PWMTick>5000)
		{

			led
