PCIe通用信号处理板PCIe-XC7K325T-FMC

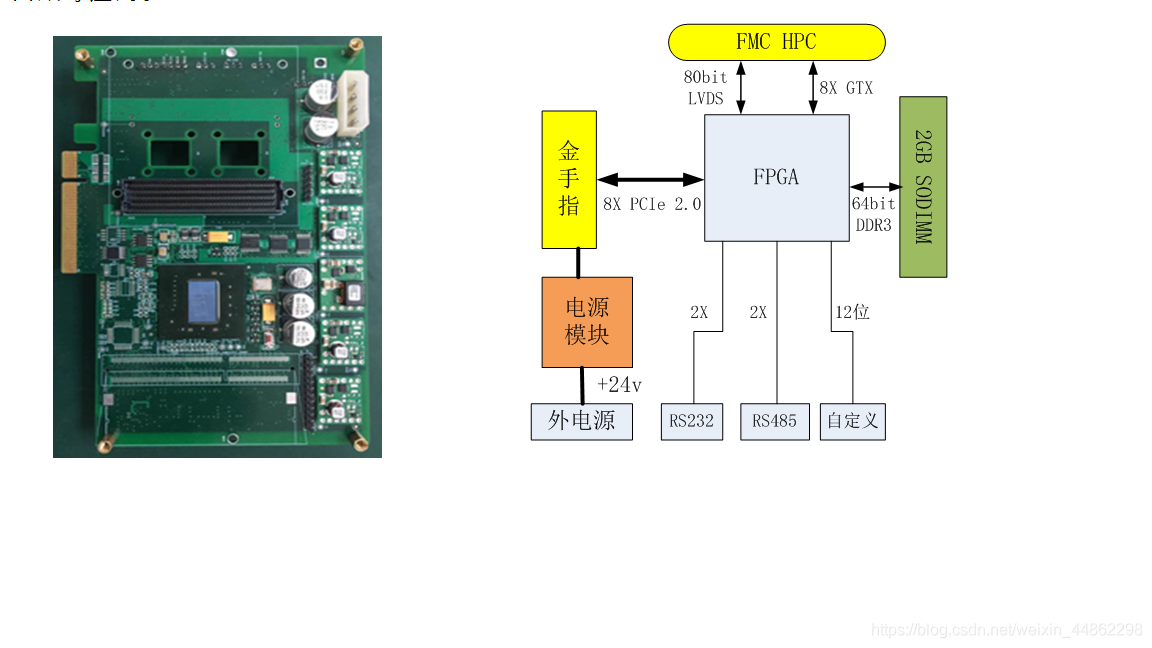

PCIe-XC7K325T-FMC板卡是一款PCIe标准的信号处理载板，板上采用1片Xilinx XC7K325T FPGA。FPGA可支持最高2GB容量的 SODIMM，支持1个FMC接口，支持1个8X PCIe2.0接口，支持2个RS485接口。该板卡可以独立或者搭配FMC标准子卡工作，如ADC采集子卡、DAC回放子卡、光纤接口子卡等。该板卡可独立或者插入PC机、服务器工作。该板卡主要面向数据采集、处理、传输、存储和回放等应用。

主要指标

1. 处理能力：

• 1片 Kintex7 XC7K325T（可兼容XC7K410T）；

1. 存储容量：

• 2GB DDR3 SODIMM,64bits位宽；

1. 对外接口：

• PCIe：8X,5GT/s；
• RS232：2路，全双工;
• RS485：2路，全双工；
• 自定义控制接口：12bits，LVTTL 3.3V；
• FMC HPC:1个，80对LVDS差分线，1个8X GTX接口；

1. 工作温度范围：商业级 0～50℃；
2. 电源：可采用PCIe +12v电源或者采用外输入+12V/+24V电源；

典型功耗：8W。
