探测器类的电路设计流程框图

博客给出了根据设计思路总结的探测器类电路原理框图,涉及嵌入式硬件领域的电路设计相关内容。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

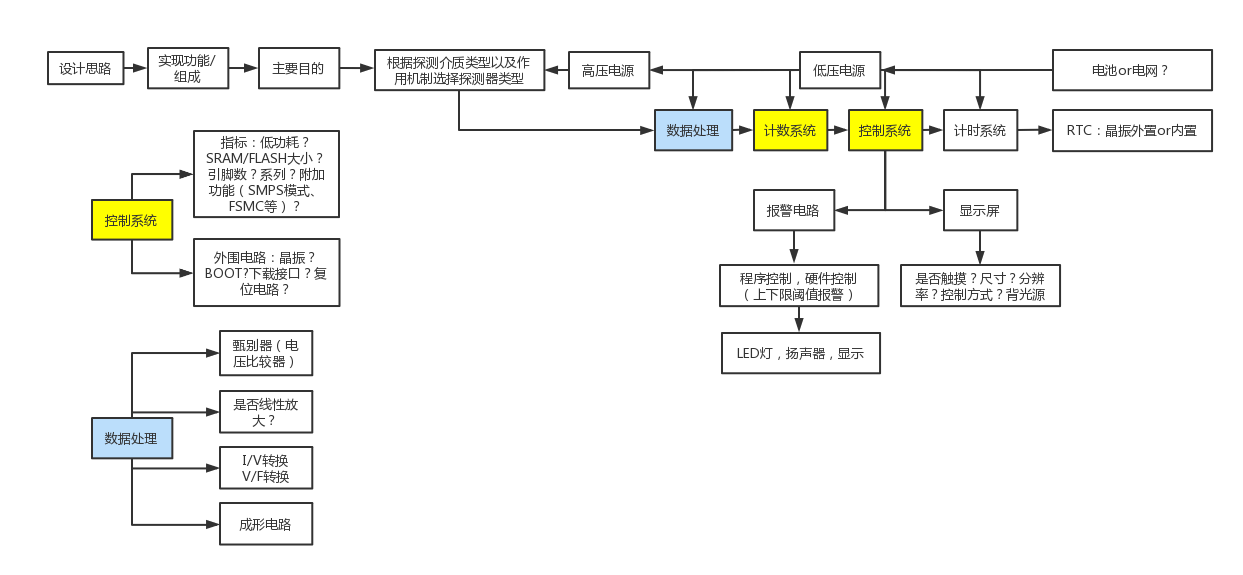

根据我的设计思路总结的探测器类电路原理框图,



PI(脉冲感应)金属探测器是一种利用电磁脉冲检测金属物体存在的设备。它的工作原理基于发送短促的电流脉冲到线圈中,然后分析反射回来的磁场变化。 以下是PI金属探测器的基本工作流程及其组成部分: 1. **发射电路**:通过控制开关向线圈施加短暂的大电流脉冲,产生强大的瞬变磁场。 2. **接收电路**:当没有金属存在时,在每个脉冲结束之后的一小段时间内,由于涡流效应,线圈会生成一个小电压信号;如果有金属接近,则该区域会产生额外的涡流,并改变返回给传感器线圈的小电信号特征。 3. **比较处理单元**:将实际接收到的数据与预设的标准值对比,判断是否发现了异常情况(即是否存在金属)。一旦发现差异足够大,就认为有金属目标靠近并触发报警机制。 4. **电源管理模块**:负责提供整个系统的稳定供电支持。 5. **用户界面和其他辅助功能部件**如显示屏、音频提示等用于展示信息及提醒操作者。 ### 原理图概述 在绘制具体的PI金属探测器原理图之前,你需要了解几个关键点: - 发射部分包括振荡源和功率放大级; - 接收端包含高灵敏度前置放大部分以及滤波网络以去除噪声干扰; - 中央处理器件(例如微控制器)用来做复杂的运算分析任务并且驱动显示元件或发声装置发出警告音效。 下面是一个简化版的框图描述了各个主要组件之间的连接关系: ``` +-------------------+ | | | Power Supply |-----> Vcc | | +--------+----------+ | v +---------v-----------+ | | | Microcontroller| | (MCU) |<---> Display / Audio Alert | | +-----+--------------++ | | v v +-----v------+ +--v------+ | | | | | Transmitter| --> |Receiver | | Circuit | <-- | Circuit | | | | | +------------+ +---------+ 注释: 箭头表示数据流向,双向箭头意味着既有模拟量也有数字通信路径。 ``` 此简化的结构可以作为构建更详细的设计蓝图的基础。
