AD原理图器件标号

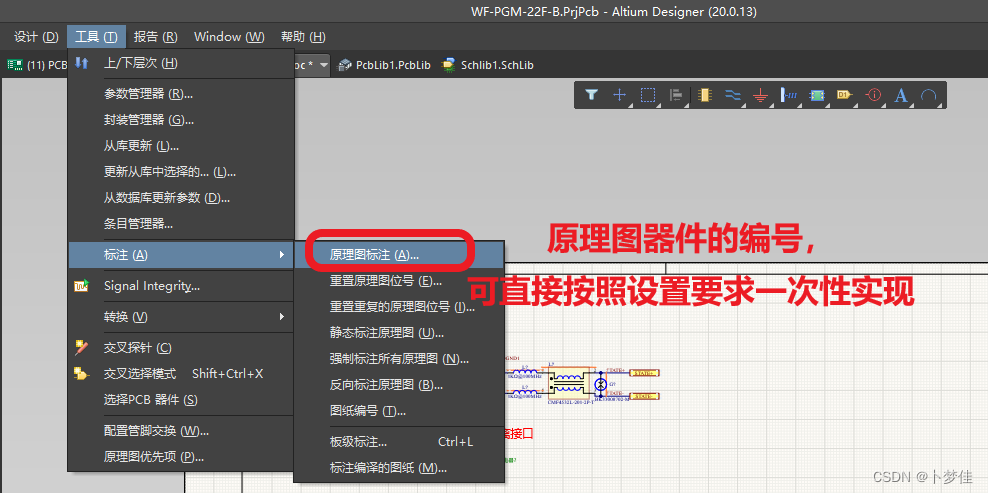

1.原理图标注

这个真的以前都不知道，还自己笨笨的一个个用手挨个加，设计原理图时可以先不管器件的编码，到最后一次性按要求顺序加。

2.详细步骤介绍

①.处理顺序，有四种可以选择：
【Up Then Across】——N(从上往下，从左往右)
【Down Then Across】——N(从下往上，从左往右)
【Across Then Up】——Z（从左至右，从下往上）
【Across Then Down】——Z（从左至右，从下往上）
（一般来说，Down Then Across和Across Then Down比较符合书写规律）。
② 匹配选项 就是你给谁起名字，元器件就选器件，还有别的什么库名字啥的。
③ 没有3别找了，忘了标了。
④ 原理图选择想给那些原理图中的器件起名字。
⑤ 起始索引起始编码，从几开始。
⑥又忘了，我服了。
⑦重置编码已标好的编码可以选择重置也可以不重置。
⑧更新编码根据自己前面设置的要求更改全部器件编码。
⑨接受更改设置完成。

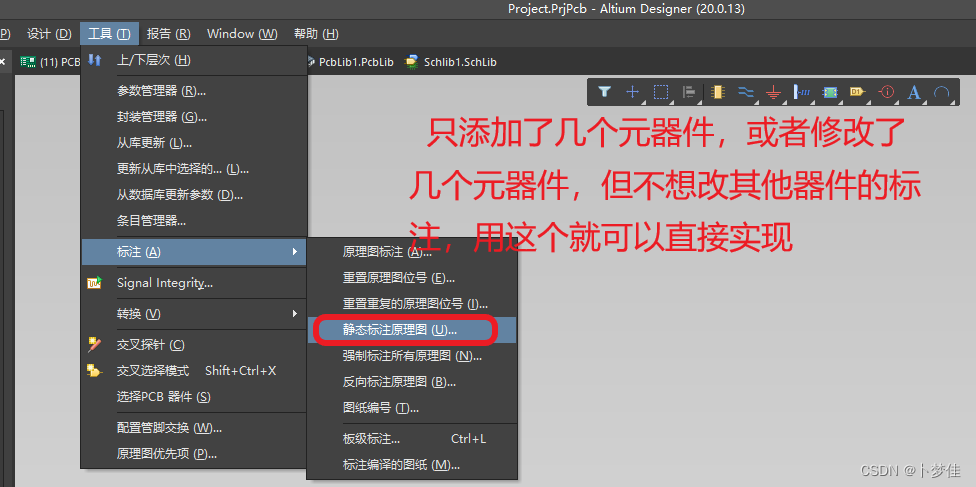

3.静态标注

只添加了几个元器件或者修改了几个元器件，不想动其他的器件，可以选择静态标注原理图，只标注修改过的几个器件。

3.反向标注原理图

是从PCB到原理图的标注，先修改了PCB的编码。
