FFmpeg命令行参数分析-pix_fmt—ffmpeg.c源码分析

广告

：《SRS原理》上架了，这是一套 RTMP，WebRTC 教程，购买链接

pix_fmt 参数的全称是 pixel foramt（像素格式），定义如下：

{ "pix_fmt", OPT_VIDEO | HAS_ARG | OPT_EXPERT  | OPT_STRING | OPT_SPEC | PT_INPUT | OPT_OUTPUT,             { .off = OFFSET(frame_pix_fmts) }, "set pixel format", "format" }

从 OPT_INPUT 与 OPT_OUTPUT 两个属性可以知道，pix_fmt 参数可以作用于输入文件，也可以作用于输出文件。

---

pix_fmt 参数作用于输入文件

当 pix_fmt 参数作用于输入源的时候，通常是因为输入源是 yuv 数据，yuv 格式是没有头部来记录像素格式的，所以你需要指定像素格式 以及 宽高 才能正确解析输入源，具体的命令如下：

ffmpeg -s 1920x1080 -pix_fmt yuv420p -i juren-10s.yuv juren-10s.mp4

命令素材可以在 百度网盘 进行下载。

当 pix_fmt 作用于输入源的时候，它的实现原理如下：

1. 把 pix_fmt 参数的值赋值到 OptionsContext 结构的 frame_pix_fmts 字段
2. 把 frame_pix_fmts 赋值到 o->g->format_opts
3. 把 o->g->format_opts 传递给 avformat_open_input() 函数打开输入源

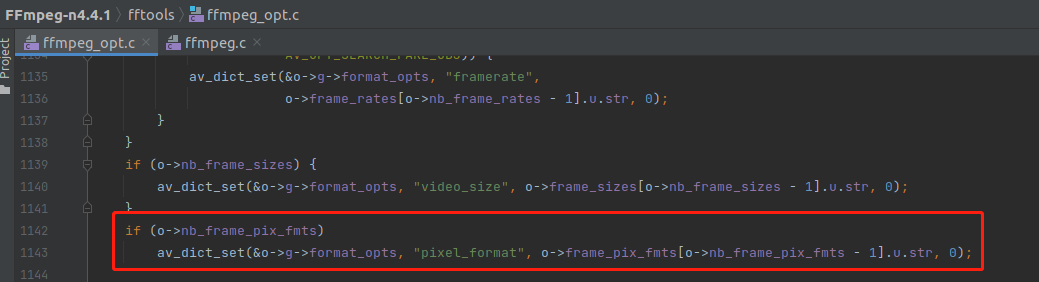

代码如下：

---

pix_fmt 参数作用于输出源

当 pix_fmt 参数作用于输出源的时候，它的作用是对输入文件的像素格式进行转换，例如把 yuv420p 转换成 rgb24 输出，命令如下：

ffmpeg -i juren-10s.mp4 -pix_fmt rgb24 juren-10s-new.mp4

juren-10s.mp4 是 yuv420p 编码之后的视频，而 juren-10s-new.mp4 是 rgb24 编码之后的视频。

当 pix_fmt 作用于输出源的时候，它的实现原理如下：

1，把 pix_fmt 参数的值赋值到 OptionsContext 结构的 frame_pix_fmts 字段，常规操作

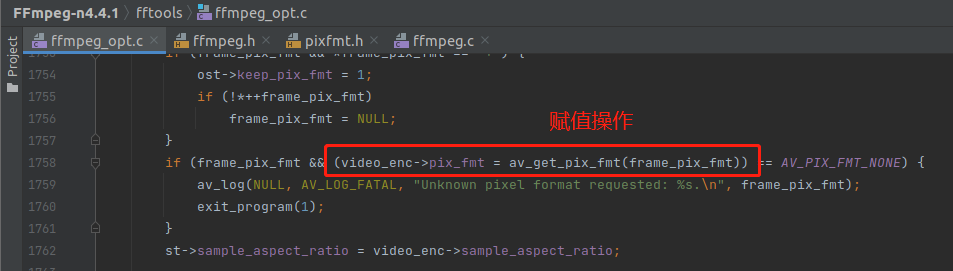

2，把 frame_pix_fmts 赋值给编码器参数，因为编码器需要知道自己编码的视频数据是什么格式的，代码如下：

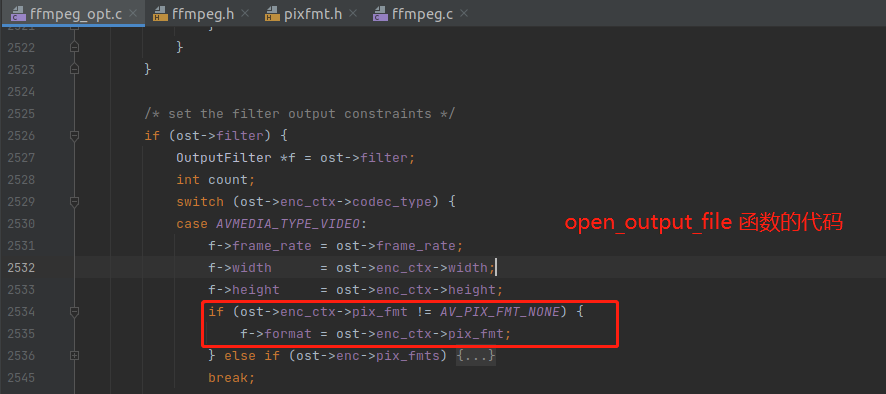

3，根据编码器参数 enc_ctx->pix_fmt 来设置 OutputFilter 的 format，如下：

注意：上图这个 OutputFilter 里面会是一个 buffersink 的 滤镜，用来连接输出流 OutputStream 的。

---

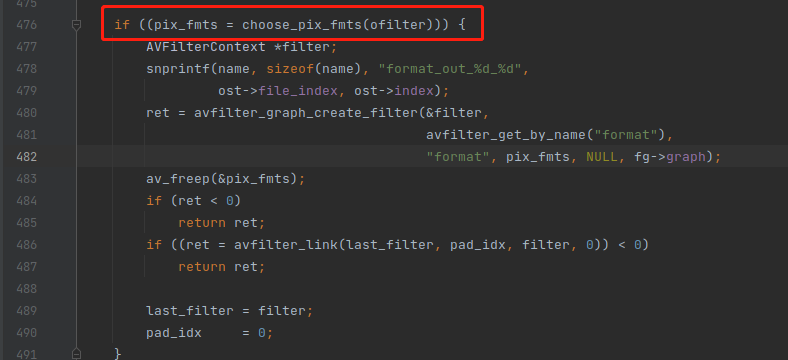

4，当 OutputFilter 的 format 被设置的时候，就会创建 format 滤镜来进行像素格式转换，如下：

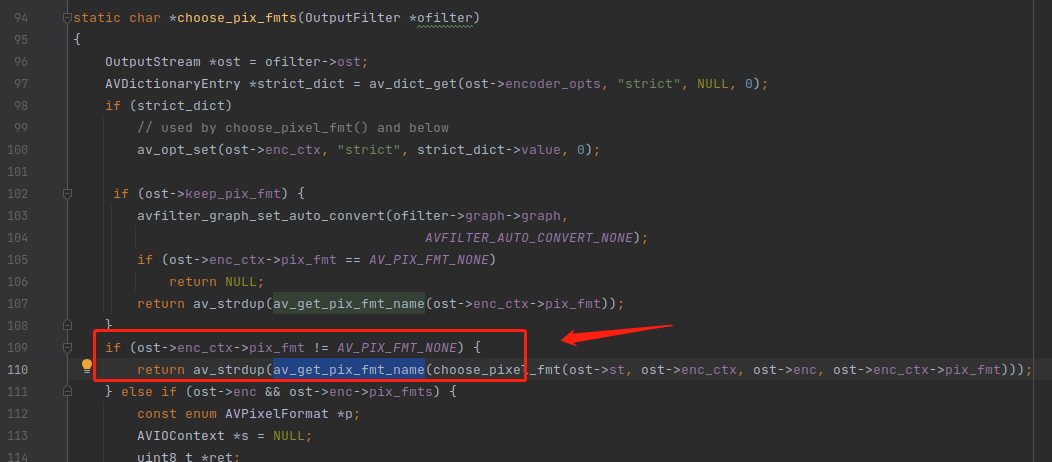

format 滤镜有时候是自动创建的，不需要在命令行手动指定 -pix_fmt。ffmpeg.c 的逻辑会自动选择一个编码器支持的像素格式进行转换。 因为从 滤镜出来的 AVFrame 最终是要发送给编码器进行编码的，所以必须要看编码器支不支持这种格式。

---

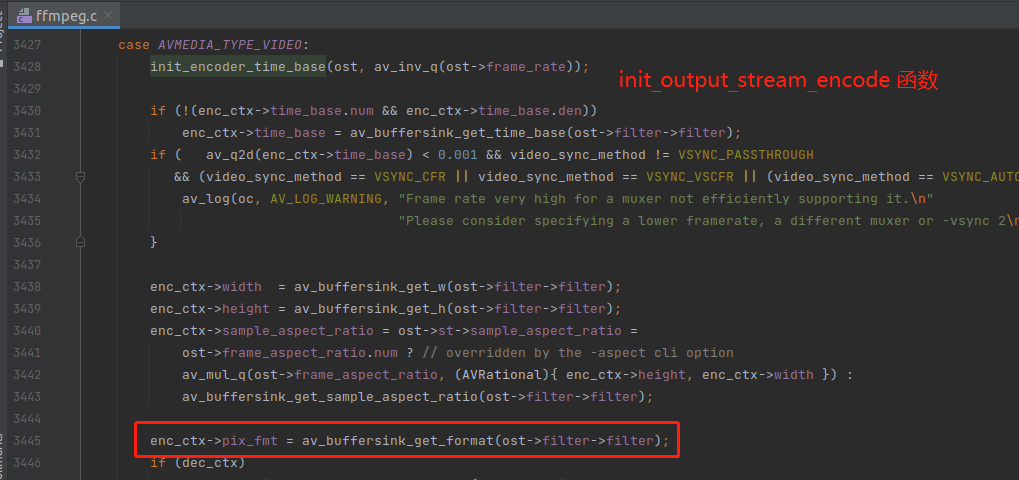

5，用 buffersink 的输出像素格式重新设置编码器参数，如下：

这是比较绕的一步，因为前面已经设置过了 编码器 的 像素格式参数了，这里又设置一遍，是为什么呢？

我估计是这样的，因为 -complex_filter 或者 -vf 命令行参数也可以直接指定 format 滤镜，这个有可能会把 -pix_fmt 的效果覆盖掉。
