CSI-RS：Channel State Information-Reference Signal，信道状态信息参考信号。

在LTE的第一个版本（R8）中，UE通过测量所谓的Cell-Specific的CRS来获得下行传输信道的信道信息。

LTE CRS在每个长度为1 ms的LTE子帧内，在整个载波带宽和时域上进行传输。

因此，接入LTE网络的设备可以假定CRS始终存在，并且可以在其上进行测量。

在LTE R10中，为了支持超过4层（Layer）的空间复用，3GPP引入了信道状态信息参考信号（CSIRS）对CRS进行了补充。

与CRS相比，LTE的CSI-RS不一定是连续传输。UE被显式地配置一组CSI-RS，并被要求在其上进行测量。

人们发现，UE-Specific的CSI-RS相对CRS来说是一种更灵活和有效的信道探测（Channel Sounding）工具。

在LTE的后续版本中，CSI-RS的概念得到了进一步的扩展，还支持干扰估计和多点传输等功能。

在之前的描述中，我们已经提到，NR的一个重要的设计思路是尽可能地避免Always-On的参考信号，进而避免带来的巨大开销和没有必要的UE能耗。因此，CSI-RS在NR中被沿用。

NR中的CSI-RS主要用于以下5个方面：

  1. 获取信道状态信息。用于调度、链路自适应以及和MIMO相关的参数。

  2. 波束管理。用于UE与基站端波束的波束赋形权值的获取、支持波束管理过程。

  3. 精确的时频跟踪。通过配置跟踪的CSI-RS来实现时频跟踪，取代原CRS的功能。

  4. 移动性管理。通过测量本小区和邻小区的CSI-RS来实现移动性管理。

  5. 速率匹配。主要ZP CSI-RS实现对PDSCH的RE级别速率匹配。

此外还有CSI-IM（CSI for interference measurement），它并不是下行参考信号，是伴随CSI-RS使用，主要用作干扰测量。

CSI-RS分非零功率NZP CSI-RS和零功率ZP CSI-RS两种，

  • Zero power CSI-RS，不需要产生并映射到RE上，用于PDSCH的速率匹配，不发东西

  • Non-zero power CSI-RS，需要产生并映射到RE上，主要作用于

    • CSI computation，CSI反馈

    • time/frequency tracking，TRS时频域跟踪

    • LI-RSRP computation，波束训练

    • Mobility Management，移动性管理

CSI-RS最多配置32个不同的天线端口，每个天线端口对应于要探测的信道。

不同UE需要独立的进行CSI-RS的配置，但是多个UE可以共用同一CSI-RS，只是每个UE要独立的配置一遍。

多天线端口CSI-RS可以被看作是共享为多天线CSI-RS分配的RE集合的多个正交发送的单天线端口CSI-RS。有以下几种方式：

  • 码分复用（CDM）：在同一RE集合上传输的对应不同天线端口的CSI-RS，通过使用不同的正交序列区分；

  • 频分复用（FDM）：相同的OFDM符号内的不同子载波上传输对应不同天线端口的CSI-RS；

  • 时分复用（TDM）：在1个时隙内不同OFDM符号上传输对应不同天线端口的CSI-RS。

占用相同时频资源但对应不同天线端口的CSI-RS属于同一CDM group，同一CDM group内的CSI-RS之间通过CDM复用。

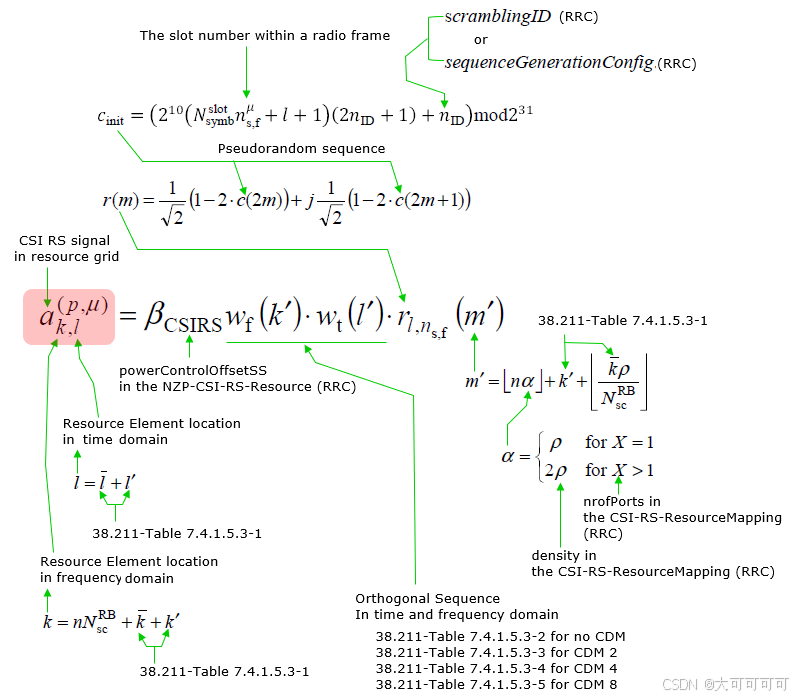

序列生成
在这里插入图片描述

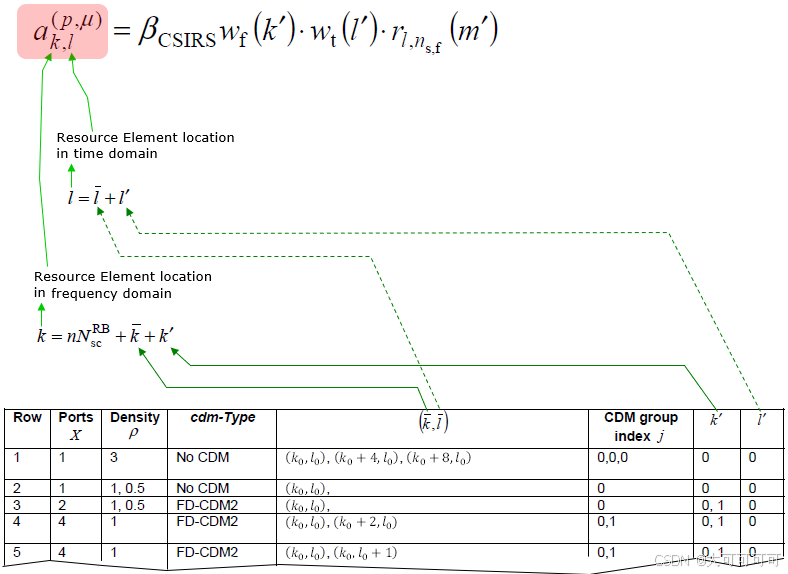

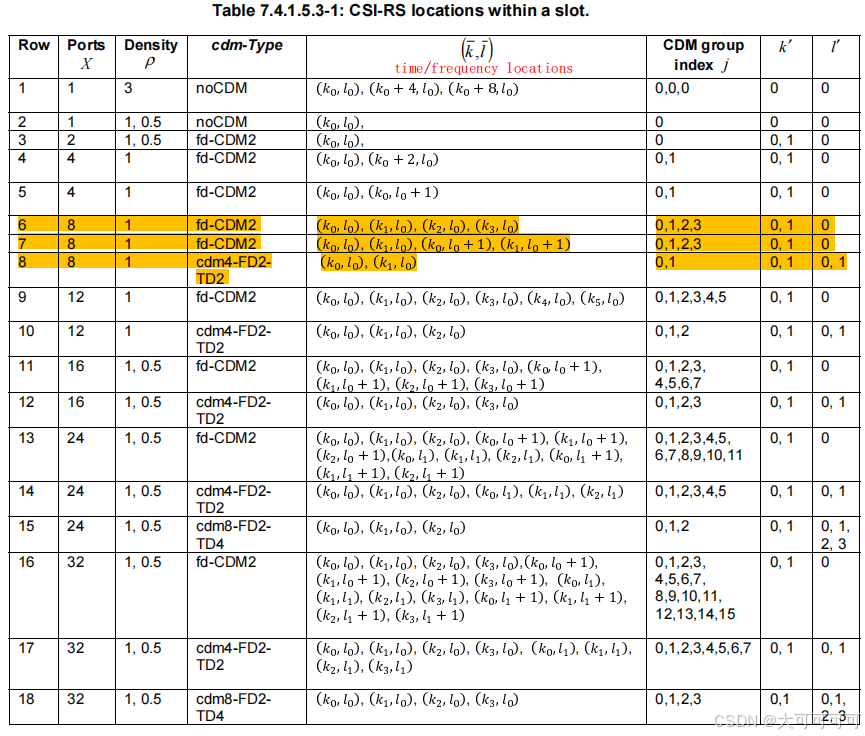

下表包含了CSI-RS物理资源分配的所有信息

在这里插入图片描述

  • Ports：CSI-RS的天线端口数。可以配置为1/2/4/8/12/16/24/32个，CSI-RS的天线端口数=CDM组数×CDM组尺寸，CSI-RS天线端口号从3000开始编号。

  • ρ：CSI-RS在频域上的密度Density，可以配置为3/1/0.5，ρ=3表示1个PRB上有3个RE用于1个CSI-RS天线端口的发送；ρ=1表示每个PRB上都有CSI-RS；ρ=0.5表示每2个PRB有1个CSI-RS，需要另外1个比特指示CSI-RS占用的偶数PRB还是奇数PRB。

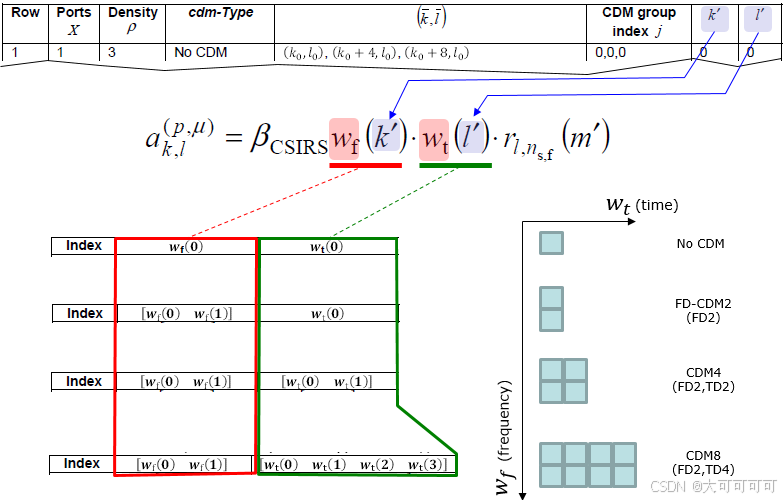

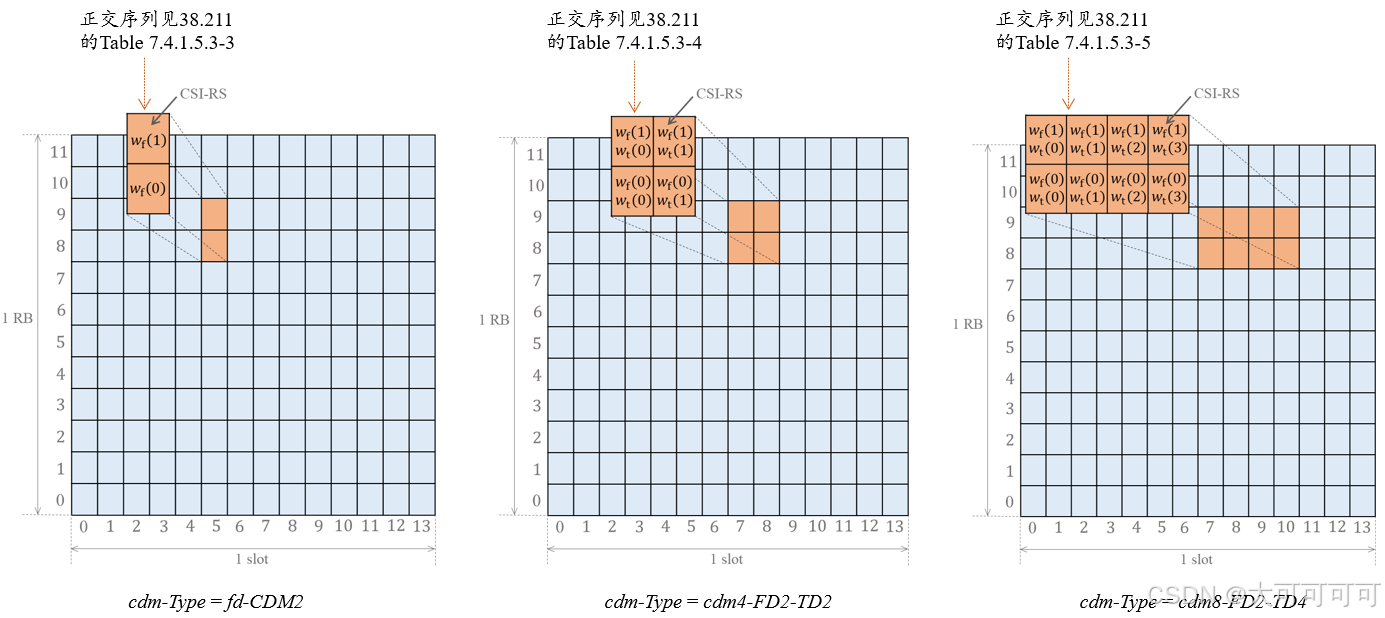

  • CDM 类型：CDM 类型是一组CSI-RS复用方式，可配置为no-CDM，FD-CDM2，CDM4-FD2-TD4，CDM8-FD2-TD4，对应CDM group尺寸是1，2，4，8。

    • no-CDM：没有复用，1个RE对应1个天线端口

    • FD-CDM2：频域上连续2个RE，通过码分复用的方式用2个正交序列码（Orthogonal Cover Code，OCC）对应2个CSI-RS天线端口

    • CDM4-FD2-TD4：频域上连续2个RE×时域上连续2个RE共4个RE，通过码分复用的方式用4个OCC对应4个CSI-RS天线端口

    • CDM8-FD2-TD4：频域上连续2个RE×时域上连续4个RE共8个RE，通过码分复用的方式用8个OCC对应4个CSI-RS天线端口

  • 在这里插入图片描述
    1个CDM group内的CSI-RS开始频率位置和开始时间位置，若有多个频率和时间组合表示有多个CDM group

  • CDM group 索引 j：与在这里插入图片描述
    内CDM group数对应，按照先频域后时域的分配顺序进行编号

  • k’：表示1个CDM group内的1或2个连续的RE在频域上相对于开始频率k-的位置

  • l’：表示1个CDM group内的1或2个连续的RE在频域上相对于开始时间l-的位置

在这里插入图片描述
在这里插入图片描述

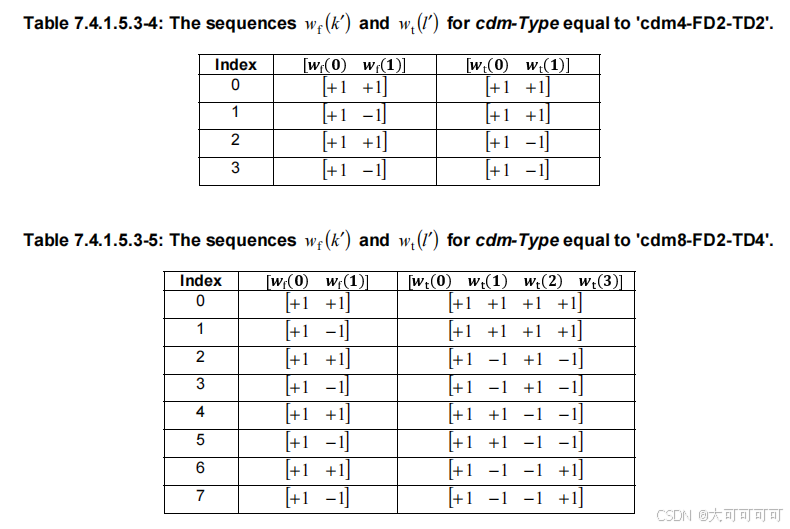

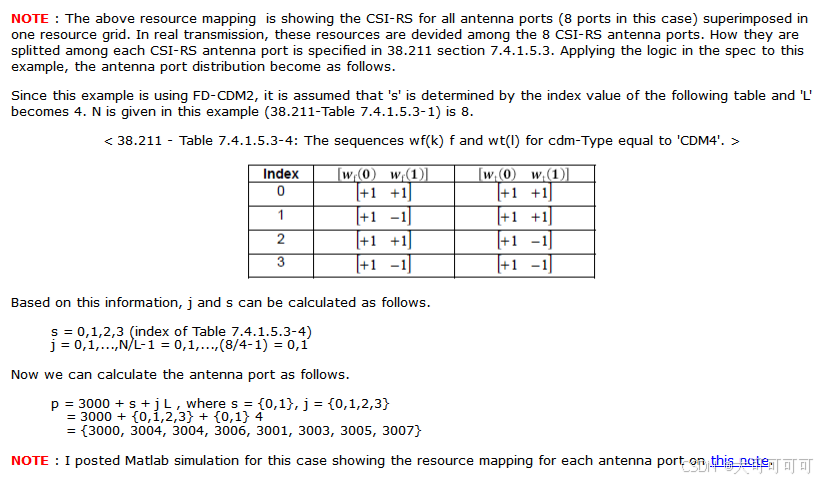

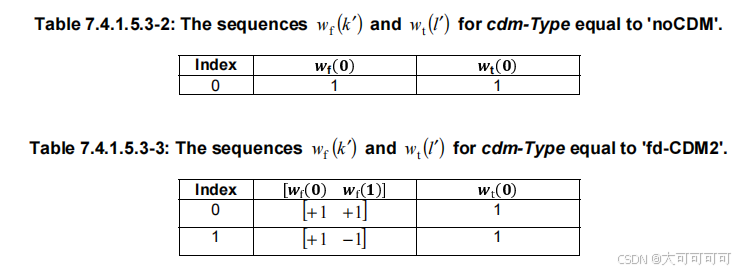

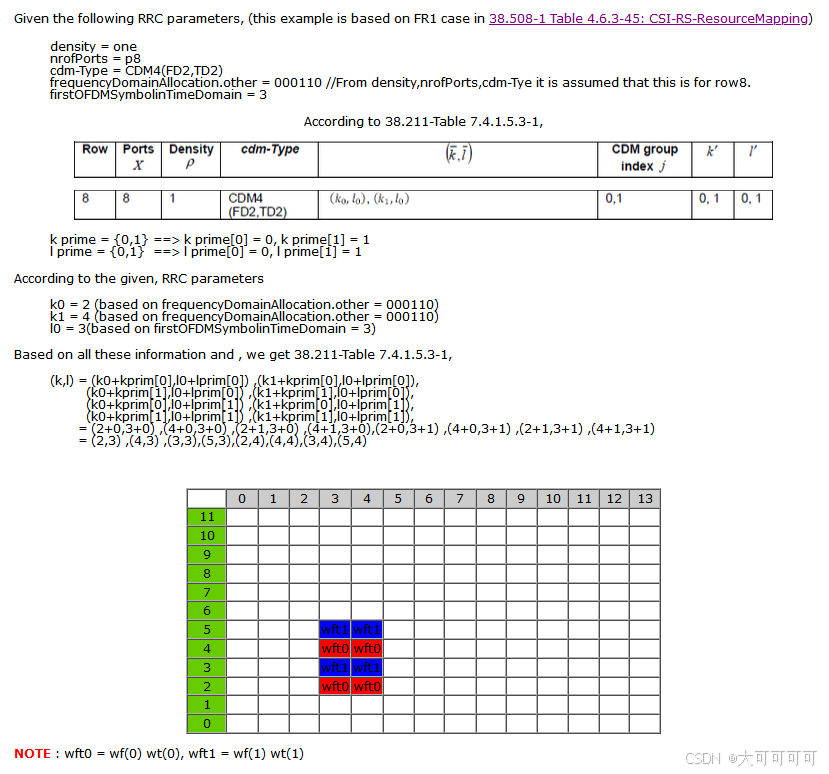

CDM 表的每个元素值都在38.211中指定，如下表所示：

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
