2.1 双工对讲机

一设计任务与要求
二方案设计与论证
三单元电路设计与参数计算
四总原理图及元器件清单
- 4.1 总原理图
- 4.2 元件清单
五仿真调试与分析
六结论与心得
七、参考文献

一设计任务与要求

1、元件采用集成运放和集成功放及电阻、电容等，实现甲、乙双方异地有线通话对讲功；
2、用扬声器兼作话筒和啦叭，双向对讲，互不影响；
3、电源电压选用+9V，输出功率≥0．5W，工作可靠，效果良好；
4、设计电路所需的直流稳压电源（即+9V电源）；

二方案设计与论证

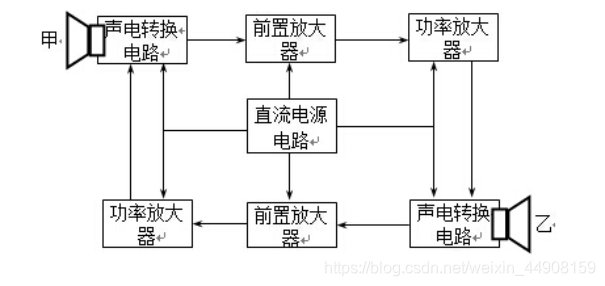

声音由扬声器进入声电转换电路变为电信号，电信号经过前置放大器得到较大的电信号，然后再经音频放大电路到输出级。又因为要实现双工对讲，因此把电路图设计对称的形式。原理框图如下图所示：

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-UlLl4d5Y-1592827420245)(F:\学习笔记\模电学习笔记\模拟电子技术课堂设计\2.1双工对讲机.assets\wps1.png)]$

三单元电路设计与参数计算

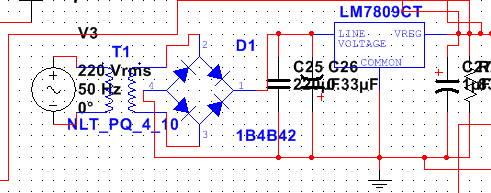

3.1 直流稳压电源

考虑到电子设备中所用的直流电源，通常都是由市电经过直流稳压电源变换得到的，直流稳压电源由变压、整流、滤波、稳压电路四部分组成。

a.电压采用NLT-PQ-4-10将电网220V，50HZ的交流电以10:1的比例降压送到整流电路中。
b.整流电路采用单相整流电路，U0=0.9U2。
c.滤波，由于本电路为小功率所以用电容输入时滤波。由公式U0=1.2U2。
d. 稳压电路用LM7809T，LM7809T是正输出电压为9v的稳压器，其中C2防止自激振荡，抑制高频脉冲，C3改善负载瞬态响应，消除高频噪音，同时也消除自激振荡。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-MO7CgAJN-1592827420249)(F:\学习笔记\模电学习笔记\模拟电子技术课堂设计\2.1双工对讲机.assets\wps2.jpg)]$

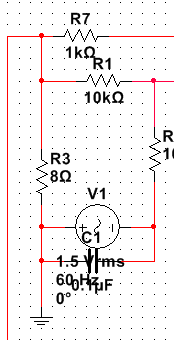

3.2 声电转换电路

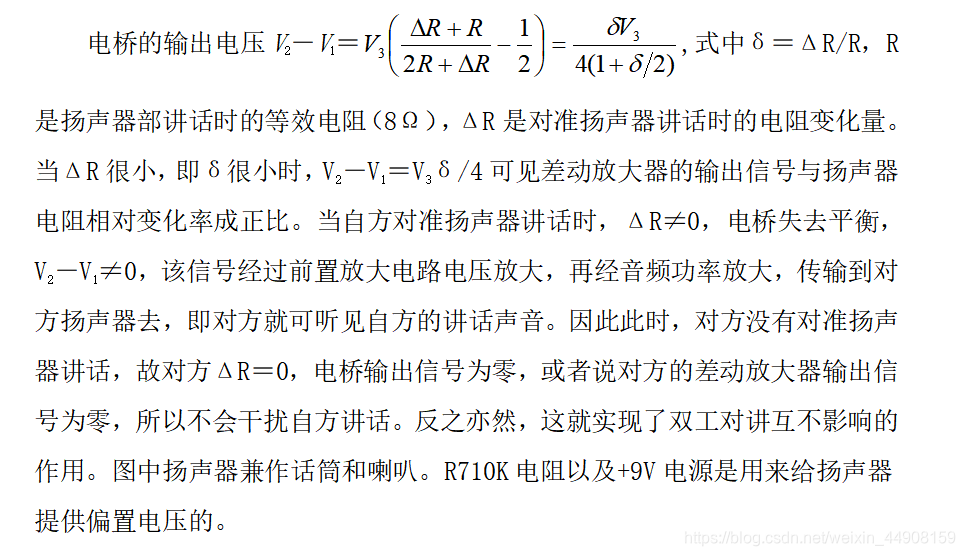

电桥电路如图所示，扬声器（R4）与电阻R1（8Ω），R2（10kΩ）,R3(10kΩ)组成电桥电路。由于电桥电阻远小于差动放大器的输入电阻，故差动放大器对电桥的负载效应可以不考虑。
在这里插入图片描述

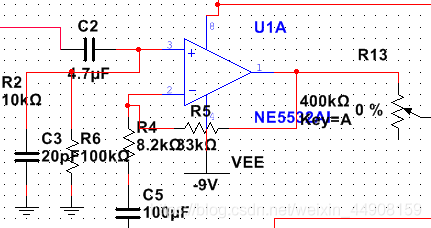

3.3前置放大电路

由于通过麦克风拾取的声音信号比较弱,需要通过前置放大器放大输入的信号，需要先被放大到一定的电平才可以到其它级上。通常前置具有较高的电压增益，可以将小信号放大到标准电平上。

NE5532是一种双运放高性能低噪声运算放大器。相比较大多数标准运算放大器,它显示出更好的噪声性能，提高输出驱动能力和相当高的小信号和电源带宽。

NE5532具有高精度、低噪音、高阻抗、高速、宽频带等优良性能, 被称为“ 运放之皇” 。这种运放的高速转换性能可大大改善电路的瞬态性能, 较宽的带宽能保证信号在低、中、高频段均能不失真输出, 使电路的整体指标大大提高。

R4(8.2K)和R5（33k）组成放大倍数为4倍电路，并且电路不会自激，同时反馈也适量，音质柔和，透明度清晰度高。R4，R5，C5频率补偿电路消除负载电感在高频时产生不良影响，改善功放高频特性防止自激振荡。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-i9lQtoq6-1592827420259)(F:\学习笔记\模电学习笔记\模拟电子技术课堂设计\2.1双工对讲机.assets\wps5.jpg)]$
前置放大电路
在这里插入图片描述
NE5532封装与引脚图

在这里插入图片描述
内部等效原理图入

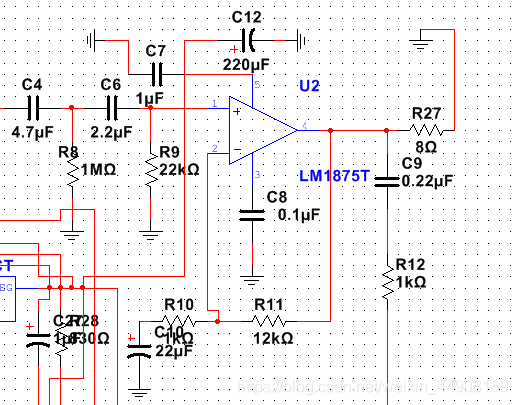

(4)功率放大电路

功率放大器主要是放大电流，这样才能推动低阻的扬声器发出声音。LM1875T为美国国家半导体公司(NS)的元老级音频功放器件。其供电电压宽，过压、过流、温度保护功能齐全。R8,R9，C6对信号筛选后，送入1脚进入放大器。电阻R11为负反馈，以使波形稳定，R10和C10为低频校正网络，防止电路自激振荡。C9，R12的作用是防止放大器产生低频振荡。
在这里插入图片描述
功率放大电路

四总原理图及元器件清单

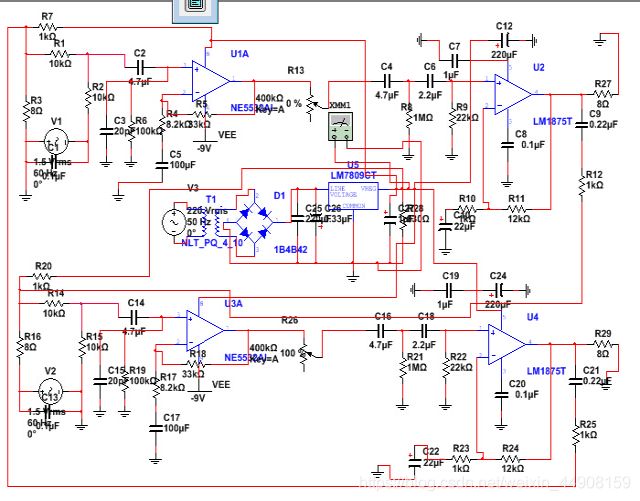

4.1 总原理图

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-8FTNyK7W-1592827420267)(F:\学习笔记\模电学习笔记\模拟电子技术课堂设计\2.1双工对讲机.assets\wps9.png)]$

4.2 元件清单

表1：元件清单

元件序号	主要参数	数量	备注
R3，R13，R16，R27，R29	8	5
R28	330	1
R12，R2，R7,R10,R20,R23,R25	1k	7
R17	8.2k	1
R11,R24	12k	2
R1，R2，R14，R15	10k	4
R9，R22	22k	2
R18	33k	1
R4,R5,R6,R19	100k	1
R8，R21	1M	2
R26	0-400k	1	滑动变阻
C1，C5，C6，C7，C8，C15，C18,C19,C20	0.1u	9
C2，C4，C14，C17，C16	4.7u	5
C3	20pf	1
C12,C11，C24，C23	100u	4
C9，C21	0.22u	2
C10，C22	22u	2
C25	220u	1
C26	0.33u	1
C28	1u	1
NE5532		2	前置放大器
LM1875T		2	功率放大器
LM7809T		1	恒流

五仿真调试与分析

5.1 直流稳压电源

220V市电通道直流稳压电源系统稳定输出9V的直流电。

5.2 前置放大电路

a.输入端：
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-AhToJ5kZ-1592827420269)(F:\学习笔记\模电学习笔记\模拟电子技术课堂设计\2.1双工对讲机.assets\wps10.jpg)]$
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-YGPwlEGX-1592827420270)(F:\学习笔记\模电学习笔记\模拟电子技术课堂设计\2.1双工对讲机.assets\wps11.png)]$

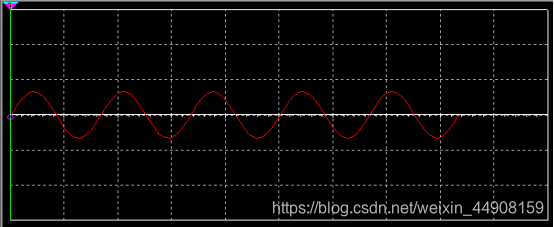

b．输出端
在这里插入图片描述

放大倍数：Av=3.59（v）/715(mv)=5.02=5与理论放大R5/R4=33/8.2=4相差不大，在理论误差范围内；

5.3 功率放大电路

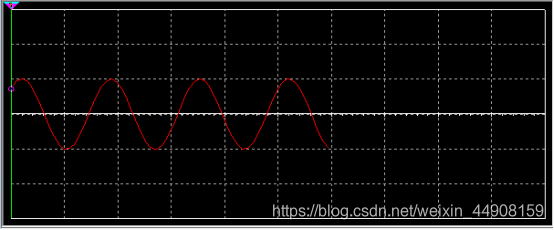

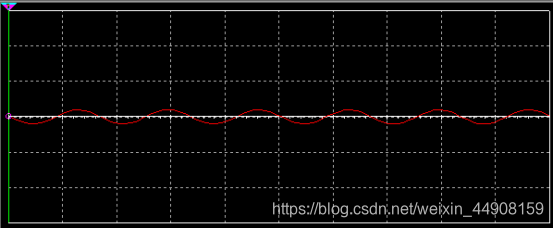

a.音量最小时：
在这里插入图片描述

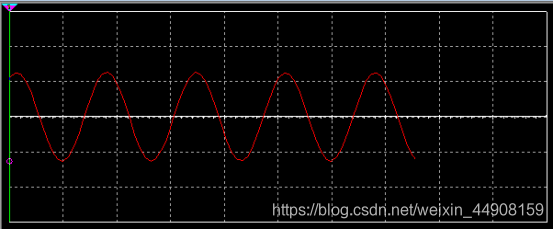

b.音量中等时：
在这里插入图片描述

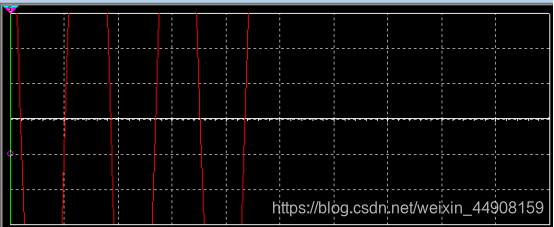

c.音量最大时：

在这里插入图片描述

功率分析：

a. 当音量最大时，Av=45.9/3.59(v)=12.78与理论值R11/R10=12相差不大，在理论误差范围内;
b. 当音量最小时能获最小输出功率：Pmin=2.35(v)*294(mA)=0.690.9(w)>0.5w;
c. 由b分析可得，我们可以增大R11的阻值，增大功率输出，并且增大放大倍数；
