CAD批量展绘点：及其标志

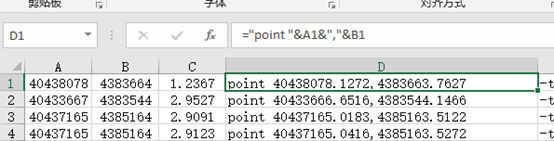

="point "&A1&","&B1

在这里插入图片描述

point 40438078.1272,4383663.7627
point 40433666.6516,4383544.1466
point 40437165.0183,4385163.5122
point 40437165.0416,4385163.5272
point 40437165.0567,4385163.5045
点加坐标显示

在这里插入图片描述



-text j bc 40438078.1272,4383663.7627 20 0 1.2367    20字号 0旋转角度  1.2367水深
-text j bc 40433666.6516,4383544.1466 20 0 2.9527
-text j bc 40437165.0183,4385163.5122 20 0 2.9091
-text j bc 40437165.0416,4385163.5272 20 0 2.9123
-text j bc 40437165.0567,4385163.5045 20 0 2.8573
