楼宇自动化系统（BAS）简介

楼宇自动化系统（Building Automation System, BAS）是通过集成自动化控制、通讯网络和计算机软件等多种技术组成的复杂系统，通过该系统实现对楼宇内设备的集中监控和管理，提升建筑楼宇能效、舒适度和安全性。

楼宇自控系统主要有四部分组成

传感器与执行器

传感器

传感器用于监测楼宇内温度、湿度、照度、空气质量等环境参数，为系统提供实时数据。

执行器

执行器依据系统指令精准调控设备，如调节空调风速、控制照明开关，实现自动化控制。

控制器

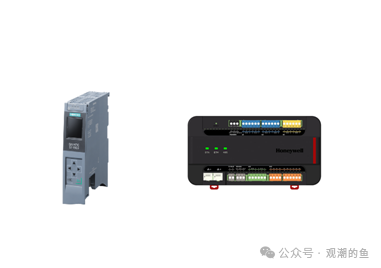

DDC/PLC控制器作为核心大脑，接收传感器数据并运算分析，精准下达控制指令。

通信网络

通信协议

Modbus、BACnet、Lonworks等通信协议确保设备间高效稳定通信。

网络结构

局域网、广域网构建起楼宇内全方位通信网络，实现设备远程监控与管理， 利用局域网，管理人员可在楼宇内任意位置实时监控设备运行状态。

通讯方式

以太网、485网络等多样通讯方式满足不同场景需求，保障数据传输稳定。

中央监控计算机系统

监控软件

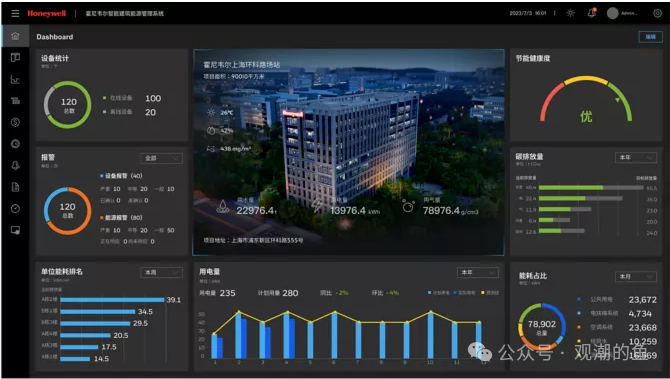

中央监控软件提供直观图形化界面，集中监控管理设备，操作便捷高效。软件界面可实时显示设备运行参数，管理人员可一键操作设备。

数据存储与分析

系统记录海量数据并深度分析，生成详尽报告，为管理决策提供有力依据。通过对能耗数据的分析，可精准定位高能耗设备，助力节能降耗。

工作原理

数据采集

采集实时性

传感器实时采集环境数据，确保系统掌握最新信息，及时做出响应。温度传感器周期性的采集数据，保障系统对室内温度变化的实时感知。

数据准确性

采用高精度传感器，确保采集数据准确可靠，为后续控制提供坚实基础。

数据处理

及时分析

控制器接收数据后快速分析，依据预设逻辑生成控制指令，高效精准。

智能决策

基于数据分析与智能算法，系统可实现智能决策，优化控制策略。系统可分析历史数据，预测设备故障，提前调整运行参数。

控制执行

执行器响应

执行器接收到指令后迅速响应，精准调控设备，实现自动化控制。

设备联动

多设备联动协同工作，提升系统整体运行效率与效果。

反馈与调整

持续监测

系统持续监测设备运行与环境参数，及时发现异常并做出相应调整。

动态调整

根据实时数据动态调整控制策略，适应环境变化与需求；在季节交替时，系统自动调整空调运行模式，保障室内舒适。

涉及内容

HVAC系统

温湿度调节

精准控制空调系统，调节室内温湿度，营造舒适环境。

新风量调整

根据室内空气质量与人员密度，自动调整新风量，保障空气清新。

节能优化

采用节能算法优化空调运行，降低能耗，实现绿色节能； 通过优化控制降低空调系统能耗。

照明系统

自动调节

依据环境照度与人员活动，自动调节灯光亮度，实现智能照明。

照度控制

精准控制照度，满足不同场景需求，提升视觉舒适度。

节能管理

通过智能控制，实现照明系统节能运行，降低能源消耗。

能源管理

能耗监控

实时监控各类设备能耗，精准掌握能源使用情况。实时显示各区域、各设备的能耗数据。

优化策略

基于数据分析制定优化策略，降低能耗，提升能源利用效率。

成本控制

有效控制能源成本，提高建筑运营带来的经济效益。

消防系统

火灾监测

实时监测火灾隐患，及时发现火情，及时自动启动报警装置，保障建筑安全。

安全保障

提升建筑消防安全水平，为人员与财产安全保驾护航， 在火灾发生时，及时提醒人员确保安全撤离。

作为建筑智能化系统中的一部分， 楼宇自动化系统BAS扮演着重要角色，主要监控和管理着楼宇建筑中的能耗超过50%的机电设备，空调通风系统设备、照明系统、给排水系统设备。有了楼宇自动化系统的存在，不仅为运行人员有效管理这些设备提供便利，而且为建筑楼宇的节能运行创造基本条件。
