ADS内建符号symbol

ADS中symbol的创建：原理图变为symbol
ADS中symbol的创建和设置

使用技巧

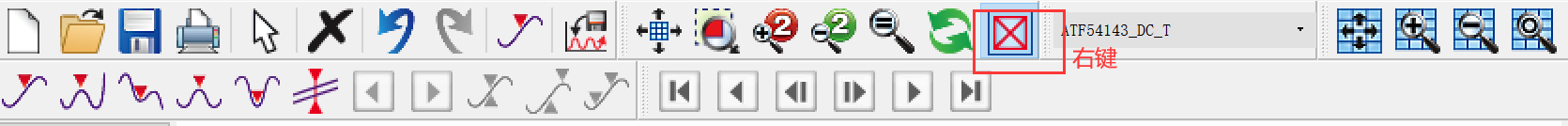

1.数据显示窗口设置

在这里插入图片描述

2.更改字体

原理图【Option】—【Peference】
在这里插入图片描述

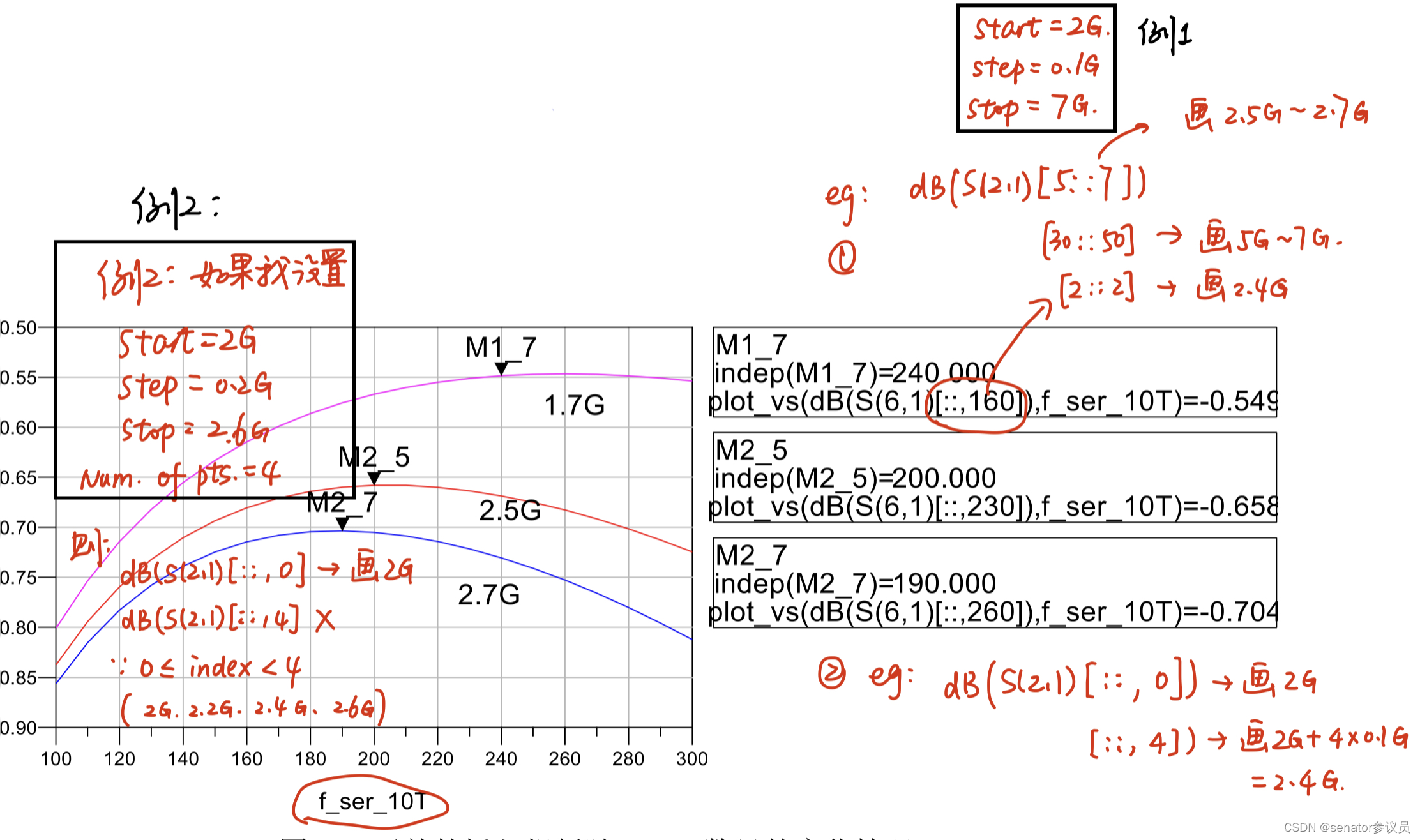

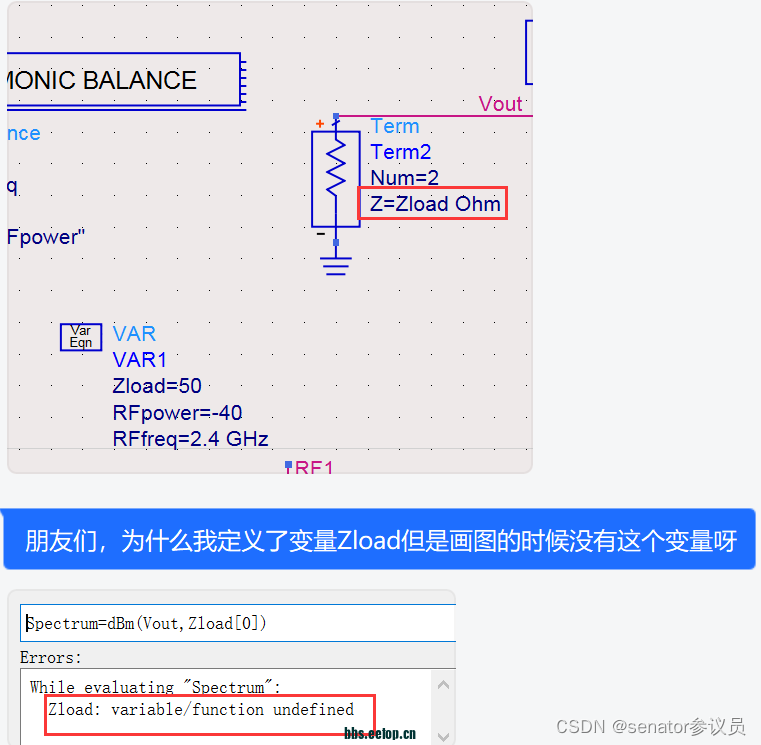

3.ADS中 plot 扫频索引如何绘制

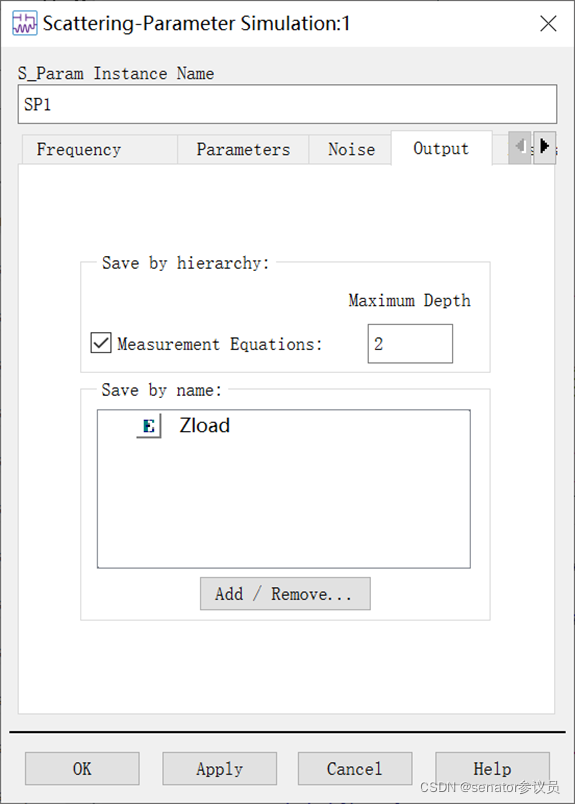

在这里插入图片描述

4.测电压节点

Q：ADS中有没有示波器和电压表？
A：示波器用瞬态时域仿真就可以，电压表，就设置了节点就可以测量。

5.一些小东西

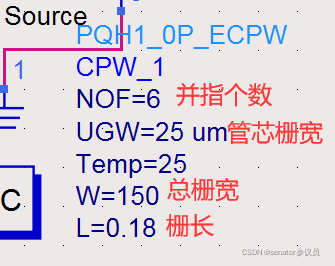

①如何看晶体管参数（NOF含义）

在这里插入图片描述

6.一些公式和函数用法

① conj函数:

用于计算复数的共轭值——用法说明:y=conj(x)函数计算复数x的共轭值。

计算输出功率：
基波：Pout_dBm_f0=10*log(0.5*real(Vout[1]*conj(Iout.i[1])))+30。
二次谐波：Pout_dBm_f2=10*log(0.5*real(Vout[2]*conj(Iout.i[2])))+30
要加电流表，Pout=0.5*real(Vout[1]*conj(Iout.i[1]))，转化dBm即为上式。

 IL=20*log10(abs(SP.S(2,1)))
 RL=20*log10(abs(SP.S(1,1)))
 ISO_RF1RF2=20*log10(abs(SP.S(3,1)))
 ISO_RF2RF1=20*log10(abs(SP.S(1,3)))

故障处理

问题1：报错 “an instance of an undefined model”

解决：要加工艺厂商提供的model文件；从原理图左侧下载的模型库中添加厂家控件。（把component面板中的process variables控件加进去就行）

问题2：直流S参数扫描

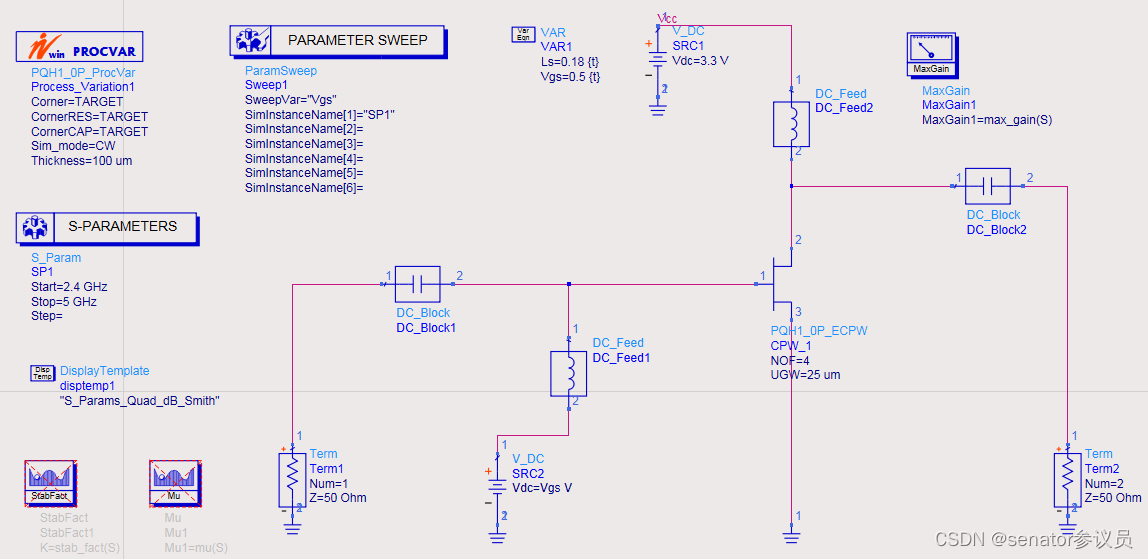

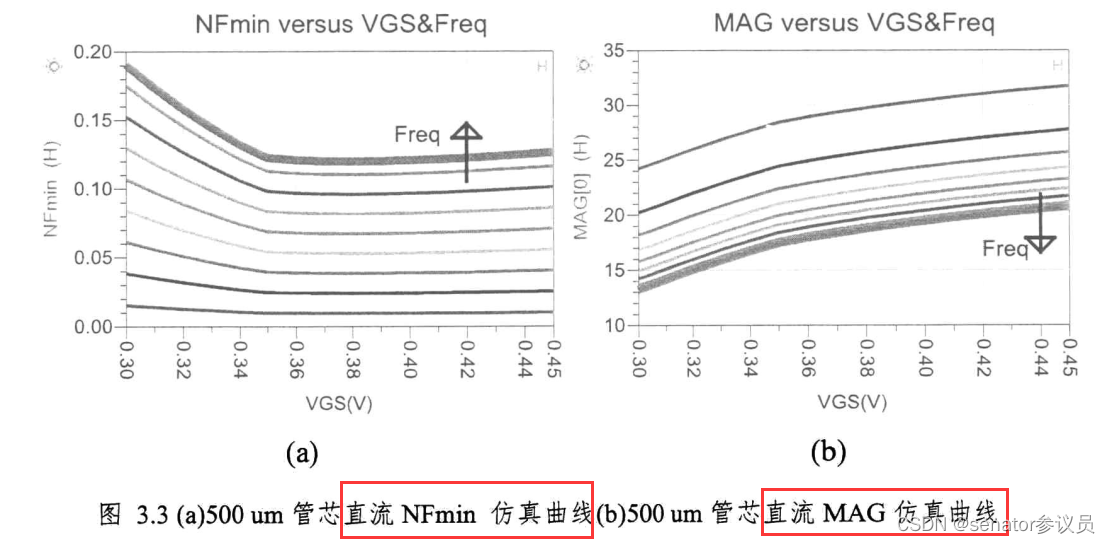

问题详述：仿真直流S参数、MaxGain或NFmin时，想绘制如下曲线。
解决方法：加上隔直电容和扼流电感即可。不加则不能看S参数仿真的结果。具体电路如下。

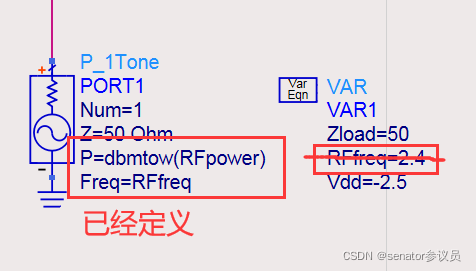

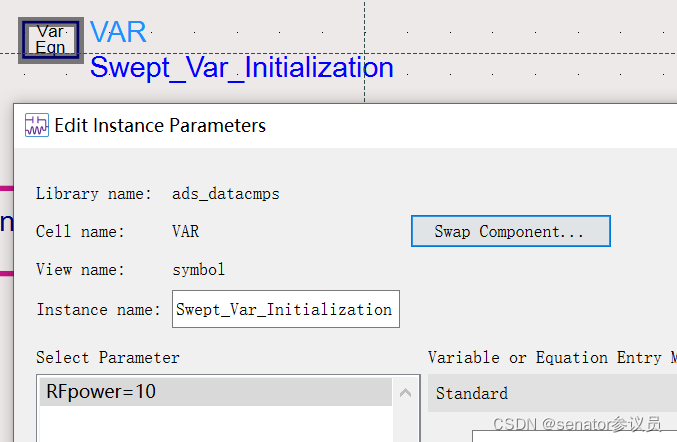

问题3：报错：Expression ‘RFfreq’ is already defined in file ‘< ADS netlist >’

问题详述：

Expression ‘RFfreq’ is already defined in file ‘< ADS netlist >’, at or just before line ‘40’.
Trying to redefine it in file‘< ADS netlist >‘, at or just before’89’.
Please change the redefinition policy using’Options’ component if it is needed.
