计网----物理层：EIA-232接口标准与X.21标准

EIA-232接口标准

EIA-232接口标准是由电子工业协会,（EIA)1962年制定的，早期称为RS-232标准

机械特性：

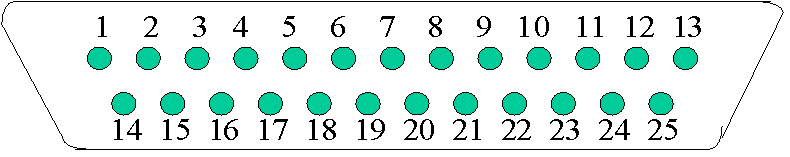

• DB25连接器、电缆长度不能超过25m


电气特性：

• 数据以逻辑0、1的形式传输
• 编码采用非归零电平编码（NRZ-L），其中0对应正电平，1对应负电平

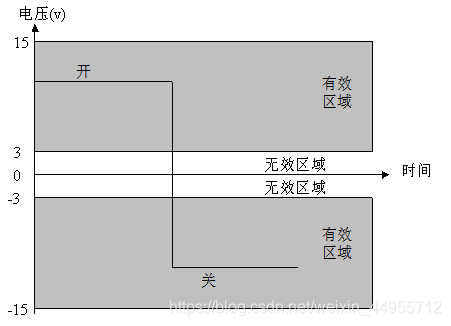

• 电压范围为-15~+15V（-3 ~+3V为无效区域 ）

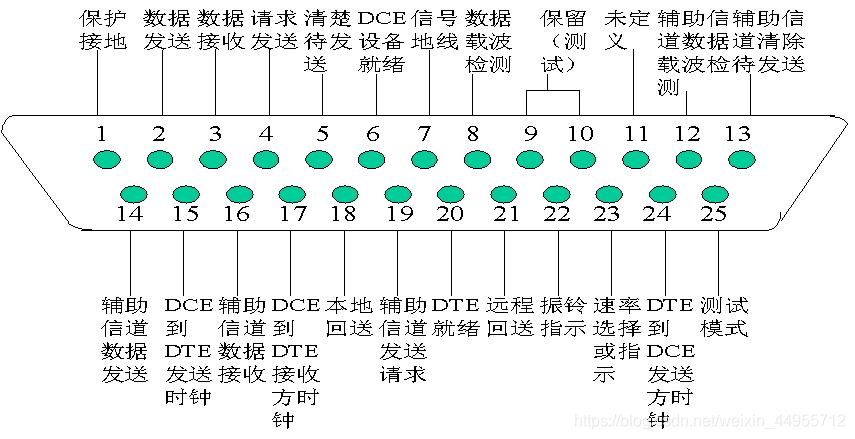

功能特性：

• 2——TD
• 3——RD
• 4——RTS
• 5——CTS
• 6——DSR
• 7——GND
• 20——DTR

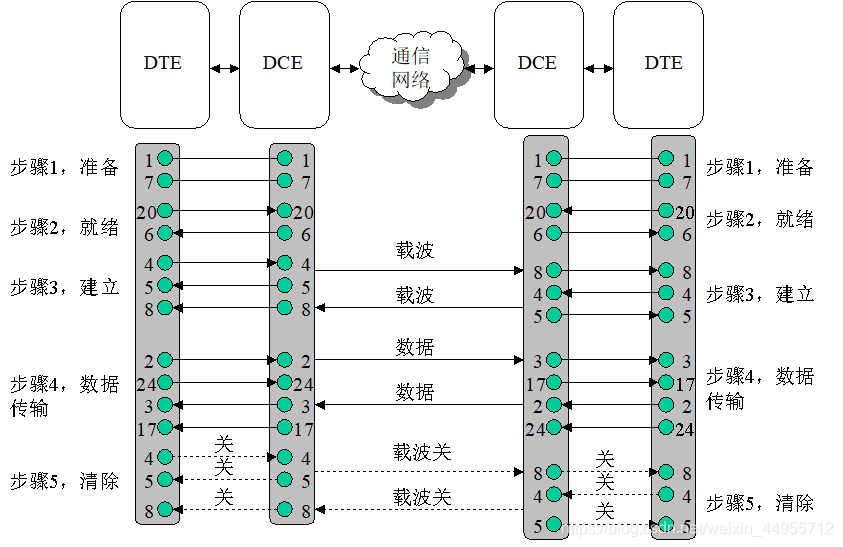

规程特性：

• 描述EIA-232串行通信的规程

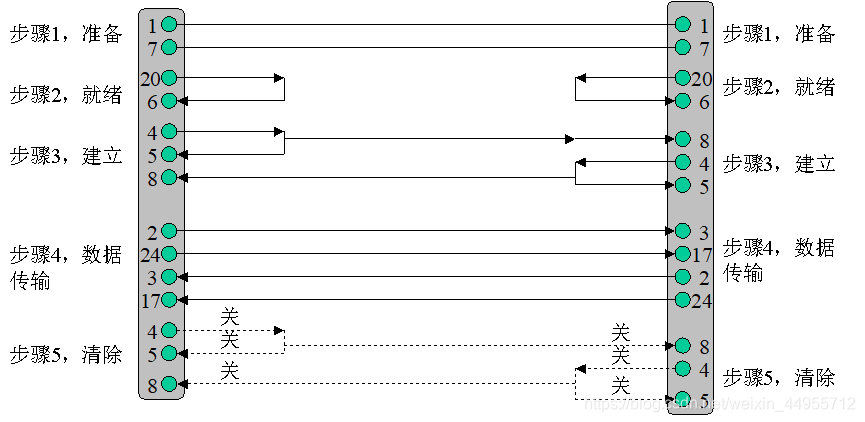

  空调制解调器：
  两台相距很近的DTE设备可以直接相连，不用调制解调器，由EIA-232提供的这种连接方案称空调制解调器：空调制解调器在没有DCE设备的环境下提供了DTE-DCE/DCE-DTE的接口

X.21接口标准

X.21标准是ITU-T制定的数字通信接口标准

X.21标准撤消了EIA-232标准中大多数控制线路，并将控制信息导向数据线路

X.21标准定义的连接头称为DB-15，DB-15连接头有15根引脚

平衡电路的X.21标准接口各引脚的功能

线路代号	针号	信号方向	功能
	1		保护地
G	8		信号地
T	2，9	DTE⇒DCE	传输数据或控制信息
R	4，11	DCE⇒DTE	传输数据或控制信息
C	3，10	DTE⇒DCE	控制
I	5，12	DCE⇒DTE	指示
S	6，13	DCE⇒DTE	信号基准时钟
B	7，14	DCE⇒DTE	字节时钟

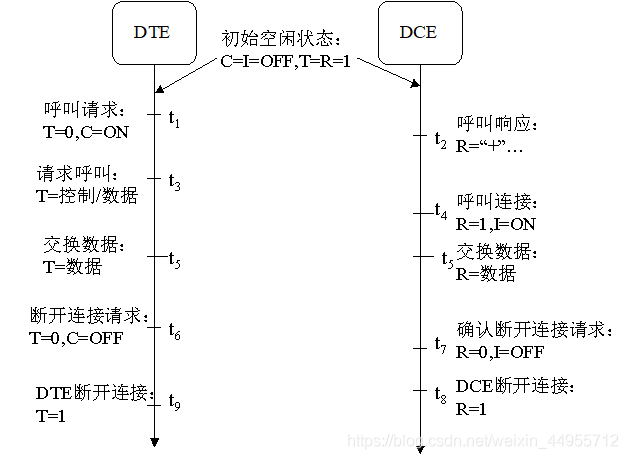

通过X.21接收和发送数据需要经过以下几个过程：

• 连接建立阶段
• 数据传输阶段
• 连接断开阶段
