3D-MIMO技术

3D-MIMO

TD-LTE引入了多种增强技术，如CoMP、256QAM调制、载波聚合和上行数据压缩等，而基于多天线的3D-MIMO是最有效的增强技术。
3D-MIMO通过采用天线阵列和先进的信号处理算法，可以实现精确的三位波束成形，实现更好的干扰抑制和空间多用户复用的能力，是提升系统容量和传输效率的有效手段。因此，3D-MIMO成为4G演进和5G的核心技术。

1. 3D-MIMO技术原理

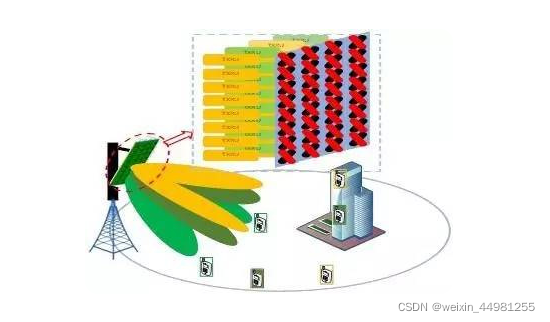

传统的2D-MIMO天线端口数较少导致波束较宽，并且只能在水平维度调整波束方向，无法将垂直维度的能量集中于终端。而3D-MIMO一般采用大规模的二维天线阵列，不仅天线端口数较多，而且可以在水平和垂直维度灵活调整波束方向，形成更窄、更精确的指向性波束，从而极大的提升终端接收信号能量并增强小区覆盖。如图：

MIMO多天线技术作为LTE系统物理层的基本构成之一，主要可以分为空间复用、传输分集和波束赋形三种模式。
而3D-MIMO技术采用大规模阵列天线，以波束赋形算法为基础，并结合SDMA技术实现多场景覆盖。

波束赋形

在波束赋形技术中，基站拥有多跟天线，通过调节各个天线发射信号的相位，使其在手机接收端形成电磁波的叠加，从而达到提高接收信号强度的目的。从基站方面看，利用信号处理产生的叠加效果就如同完成了基站端虚拟天线的方向图，因此称为“波束赋形”。
通过这一技术，发射能量可以汇集到用户所在位置，而不向其他方向扩散，并且基站可以通过检测用户的信号，对其进行实时跟踪，使最佳发射方向跟随用户的移动，保证在任何时候手机接收点的电磁波信号都处于叠加状态。

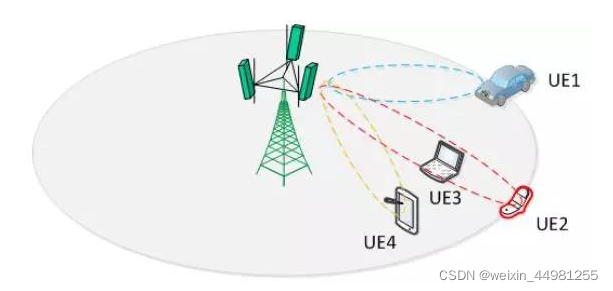

在实际应用中，多天线可以同时瞄准多个用户，构造朝向多个目标客户的不同波束，并有效减少各个波束之间的干扰。这种多用户的波束成型在空间上有效的分离了不同用户间的电磁波。

SDMA

SDMA：空分多址，3D-MIMO天线在覆盖高层楼宇的同时，通过多个波束对应不同楼层形成虚拟分区，实现了空间复用的效果，同时也提升了频谱效率。

大规模天线阵列技术

大规模天线阵列技术正是基于多用户波束成形的原理，在基站端布置多跟天线，对几十个目标接收机调制各自的波束，通过空间信号隔离，在同一频率资源上同时传输几十条信号。从而开发出MIMO的另一个垂直方向的空间自由度，使得进一步降低小区间干扰、提升系统吞吐量和频谱效率成为可能。

2. 3D-MIMO技术优势

与传统MIMO不同的是，3D-MIMO中所采用的天线阵列规模发生了巨大变化，天线数目大幅增加，随着基站天线数目趋向很多时，各UE的信道将趋向于正交，用户间的干扰趋于消失，由此带来的巨大的天线阵列增益将有效提升每个用户的信噪比，因此可在相同的时频资源上支持更多用户的传输，提升小区的平均频谱效率、降低邻小区干扰、提升系统容量。

1）3D MIMO从室外覆盖高层楼宇更经济

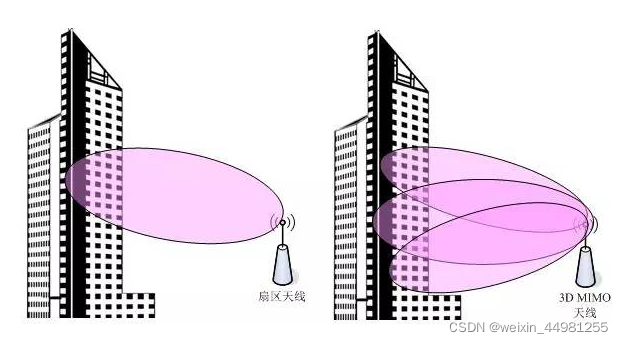

传统的基站为提高增益，垂直波瓣较窄，在覆盖高层建筑时，往往只能覆盖到部分楼层，从而需要多面天线来做覆盖的场景。使用3D MIMO技术，则可以分裂出指向不同楼层位置的波瓣，在减少了天面建设需求的同时，也通过多个并行数据流传输，提高了频率利用效率。
占用天面少：利用常规天线覆盖高层楼宇时，需要分别针对低层、中层和高层设置多个天面，而3D MIMO技术的天面需求则很少。
垂直面覆盖宽：3D MIMO天线相比常规天线，可实现单天线阵覆盖整个楼层，垂直面的覆盖角度可达+/-30度（而普通天线一般只能做到+/-8度），提升了频谱效率。

2） 3D-MIMO技术的应用可以降低对邻区的干扰

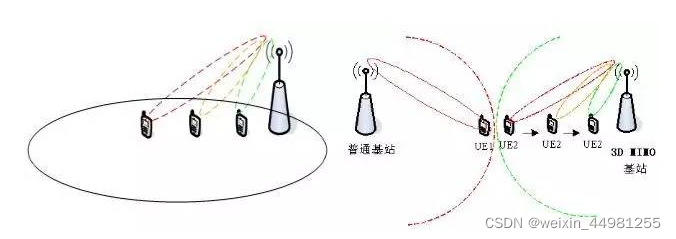

上图是3D-MIMO天线在垂直面跟踪终端 ，相比于常规天线的垂直面不能随终端的位置实时调整，3D-MIMO天线可通过AAS（有源天线阵子）组合而成，每个阵子均可独立调整权值，波束在垂直面跟踪终端，从而可从整体上降低对邻区的干扰。

3） 3D-MIMO可实现垂直面空分多址，提升频谱效率。


相比于常规天线在垂直面不能实现针对终端的多波束，3D-MIMO天线可实现针对不同终端的垂直面多波束，实现了垂直面空分，提升频谱效率。

3. 3D-MIMO技术瓶颈

1）每根天线用户位置的确定算法
移动通信中，手机估计其信道并反馈给基站的做法在大规模天线中并不可行，因为基站天线数量众多，手机在向基站反馈时所需消耗的上行链路资源过于庞大。目前，最可行的方案是基于时分双工(TDD)的上行和下行链路的信道对称性，通过手机向基站发送导频，在基站端监测上行链路，基于信道对称性，推断基站到手机端的下行链路信息。

2）导频数量限制造成的干扰
获得上行链路信息，手机终端需向基站发送导频，可是导频数量总是有限的，这样不可避免地需要在不同小区复用，从而会导致导频干扰。

3）波束成形算法限制
很多大规模天线波束成形的算法基于矩阵求逆运算，其复杂度随天线数量和其同时服务的用户数量上升而快速增加，导致硬件不能实时完成波束成形算法。

4. 3D-MIMO典型应用场景

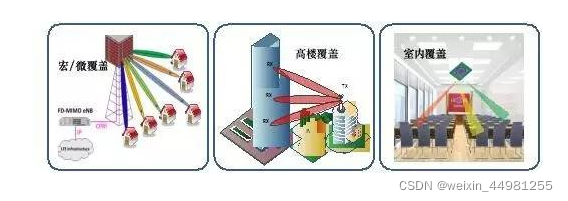

宏覆盖场景下基站覆盖面积较大，用户数量较多，在新建站址越来越难和移动数据业务增长越来越快的现状下，亟需通过3D-MIMO大幅提升系统容量。微覆盖主要针对室外业务热点区域进行覆盖，比如露天集会、商圈等用户密度大的区域，微覆盖场景下虽然基站覆盖面积较小，但是用户密度通常很高，同样需要3D-MIMO来提升系统容量。
高楼覆盖场景主要指通过位置较低的基站为附近的高层楼宇提供覆盖。在这种场景下，用户大量分布于不同楼层，这就需要基站具备垂直大角度范围的覆盖能力。而传统的基站垂直覆盖范围通常很窄，可能需要部署多幅天线才能满足需求，3D-MIMO能够通过三维波束很好地实现整栋楼宇的覆盖。
室内覆盖则主要针对室内业务热点区域进行覆盖，如大型赛事、演唱会、商场和体育馆等。在这种场景下，基站通常部署在天花板或者顶部的各个角落里，用户相对基站的角度分布范围很大，传统的全向天线虽然覆盖不成问题，但是无法将能量集中。而3D-MIMO既能覆盖所有用户，又能利用三维波束成形有效提升信号质量。
