阵列就是复制的一种，就是按照某种规则排列，生成大量形状相同或相近的对象，常用于快速、准确地创建出数量较多，排列规则且形状相同或相似的一组结构。
矩形阵列

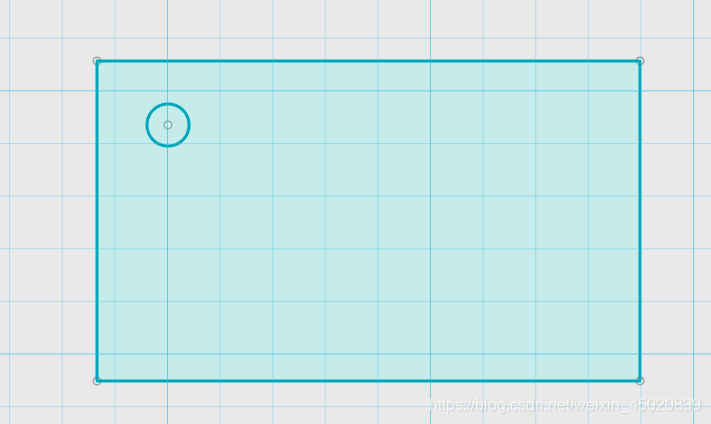

绘制一个矩形，并在矩形内部绘制一个小圆。（一定要用草图里的圆和矩形）

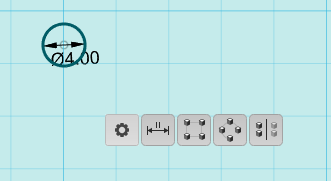

鼠标单击小圆的边，在出现的齿轮图标菜单中，选择矩形阵列。

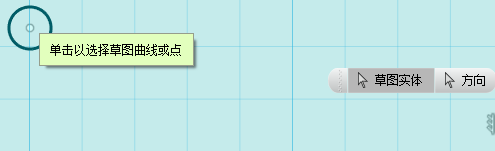

在屏幕上会出现如下菜单。左边是草图实体，右边是方向。

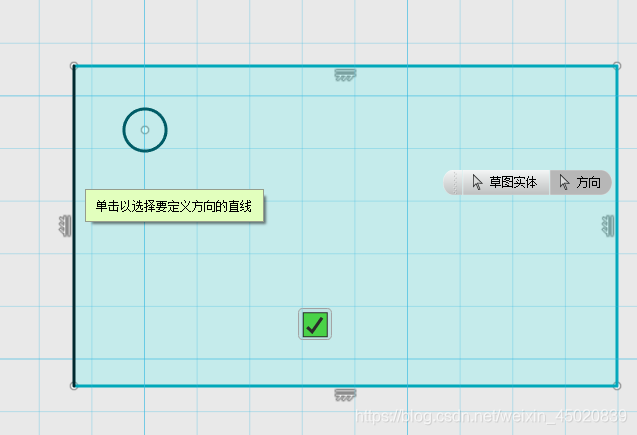

单机圆形轮廓，然后点击方向
选择一条边

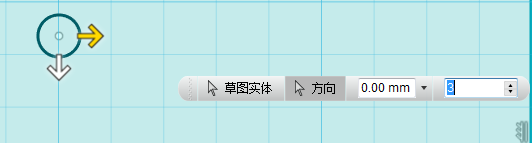

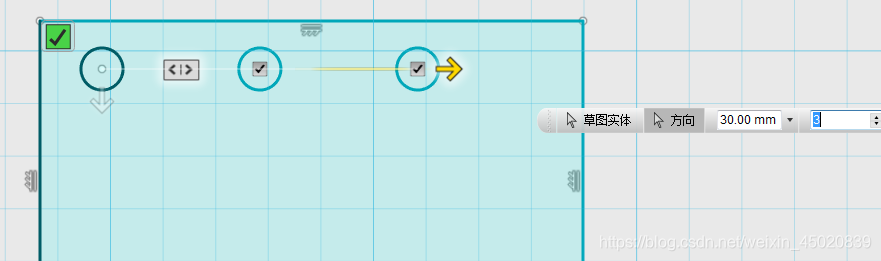

此时圆会出现方向箭头，方向后面显的是拖动距离和个数。
向右拖动箭，放到指定位置即可
每个拖出来的圆中间都有一个对√图标，点击后就取消这个阵列
下面这个图标是用来增减列阵的数量的。拖拽箭头改变圆的数量
环形阵列

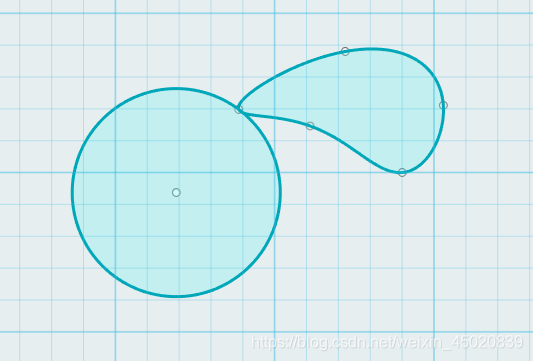

绘制一个圆形，使用样条曲线工具，在圆上绘制出类似扇叶的形状

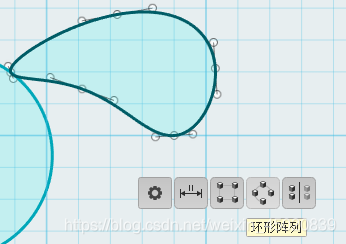

点击扇叶边选择环形阵列

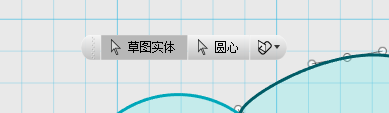

草图实体选择扇叶，点击圆心，选择圆圈的圆心。

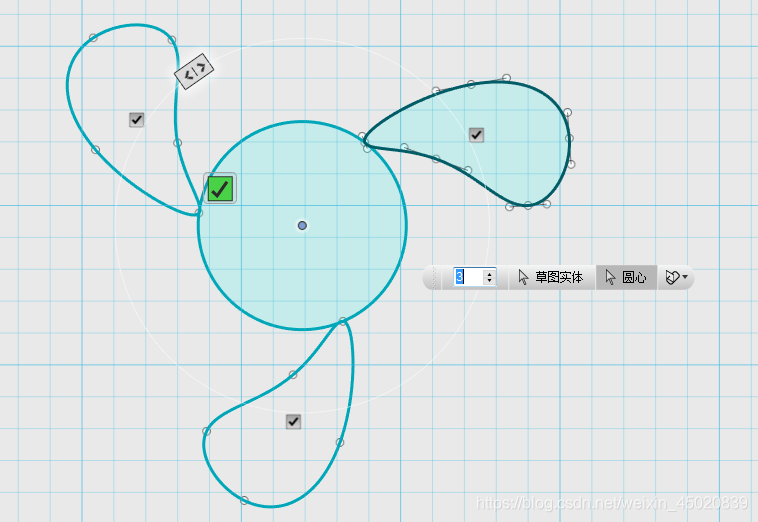

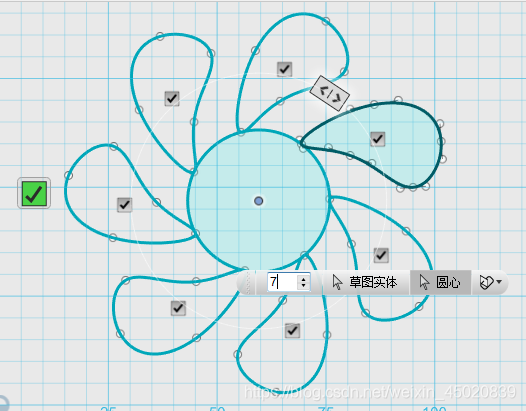

用法和矩形阵列差不多，数字是扇叶的个数。

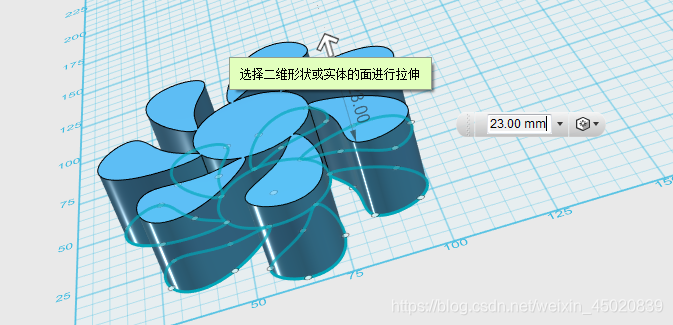

选择拉伸工具，然后框选所有图形，向上拉。
镜像

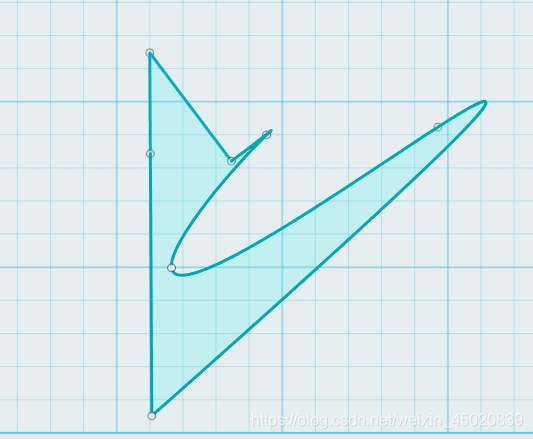

使用样条工具画一个草图图形。然后用多段线绘制一条垂线，。

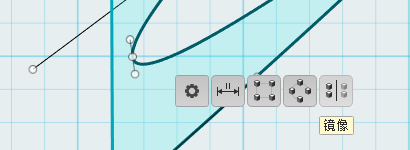

单机图形内部，从快速菜单中选择镜像工具。
选择草图实体（曲线），选择镜像线，点击多段线画出来的直线。左边就复制出一个反向的曲线。回车确认。
可以用拉伸工具拉伸了
