分辨率(Resolution)是指ADC转换器能够分辨量化的最小信号的能力,用二进制位数表示。
分辨率也是一个最低有效位(The Least Significant Bit,LSB)的变化量所对应的最小模拟增量,这个关键参数决定了转换器所能分辨的输入模拟信号的最小增量。
ADC的最低有效位LSB大小可以参考如下公式:
其中FSR是与基准电压(VREF)成比例的ADC的满量程输入范围(V),N是ADC输出代码中的位数,2N等于ADC代码的总数。 LSB大小等于满量程输入范围(FSR)除以ADC代码的总数,相当于覆盖整个输入范围所需的每个代码的步长。 例如:FSR = 3.3V,那么对于4位ADC,最低有效位LSB:

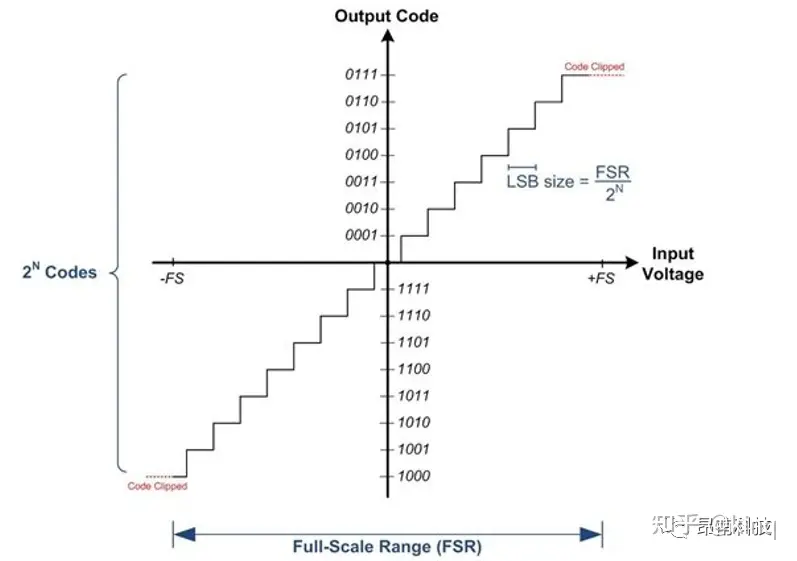

下图为4位ADC的阶跃函数,它将横坐标的输入电压映射到纵坐标的输出代码:
ADC采样模拟信号提供输入信号的量化数字码,输入电压与数字码的公式如下:
其中VIN(V)是ADC的输入电压,输出代码是ADC的十进制格式的数字输出代码,LSB大小是ADC代码中的最低有效位。
实例:针对一个0~5V范围的输入电压(ADC满量程5V):
1、用8位分辨率的 ADC测,
- 输入电压是0V 时,输出的数字是0;
- 输入电压是5V时,输出的数字是255;
- 当数字增加1,实际上电压增加5/256=0.0195V;
2、用12位分辨率的ADC测:
- 输入电压是0V时,输出的数字是0;
- 输入电压是5V时,输出的数字是4095;
- 当数字增加1,实际上电压增加5/4096=0.0012V;
测量一个0.015V的输入电压信号(ADC满量程5V):
- 用8位ADC测,最小输出数字是1,测量结果就是1*5/256=0.0195V电压;
- 如果用12位的ADC测,当数字是12时,测量结果是12*5/4096=0.0147V;如果数字是13,测量结果是13*5/4096=0.0159V。
对比一下数字,就可以看出来,分辨率越高,就可以将满量程里的电平分出更多份数,测量得到的电压结果就越精确,得到的数字信号再用DAC转换回去后就越接近原来输入的模拟值。
