4G网元及其主要功能

4G网元主要功能

eNodeB 演进的节点B

• evolved Node B
• eNodeB是LTE网络中的基站，是LTE网络E-UTRAN的主要网元；
• 主要功能：
  • 无线资源管理
  • 上下行数据分类和QoS执行
  • 空口的数据压缩和加密
  • eNodeB协同MME完成信令处理
  • 与S-GW一起完成用户面数据转发。
• eNodeB相当于面向终端的一个汇聚节点。

MME 移动性管理实体

• Mobility Management Entity
• 主要功能：
  • 控制面的移动性管理
  • 用户上下文和移动状态管理
  • 分配用户临时身份标识等
• MME相当于LTE网络总的管家，所有的内部事务和外部事务均由MME总体协调完成。

HSS 归属用户服务器

• Home Subscriber Server
• 主要功能：
  • 存储了LTE网络中用户所有与业务相关的签约数据
  • 提供用户签约信息管理和用户位置管理
  • 类似于2G、3G网络中的HLR网元
• 运营商是一个营利性组织，不是任何人都使用运营商的网络，谁可以使用？这些签约、鉴权信息都保存在HSS中。
• 通常情况下，4G网络的HSS与2G、3G网络的HLR融合在一起。

S-GW 服务网关

• Serving Gateway
• S-GW是3GPP内不同接入网络间的用户锚点（用户锚点：用户数据必须经过的节点，经过处理后再转发出去）
• 负责用户在不同接入技术之间移动时用户面的数据交换，以屏蔽 3GPP 内不同接入网络的接口。
• S-GW承担EPC的网关功能，终结E-UTRAN方向的接口。

P-GW PDN网关

• PDN Gateway
• PDN是Packet Data Network，指采用分组协议（基本是IP协议）的数据网络，泛指移动终端访问的外部网络。
• P-GW被称为PDN网关，是3GPP接入网络和非3GPP接入网络之间的用户锚点。（cdma2000不需要经过SGW）
• P-GW与外部PDN连接的网元，终结与PDN相连的SGi接口。
• P-GW承担EPC的网关功能。
• 一个终端可以同时通过多个P-GW访问多个PDN。
• S-GW和P-GW通常是物理网元合一部署，被称为SAE-GW。

PCRF 策略和计费规则功能

• Policy and Charging Rules Function
• 主要功能：
  • PCRF完成动态QoS策略控制
  • 动态的基于流的计费控制功能
  • 提供基于用户签约信息的授权控制功能
• P-GW识别业务流，通知PCRF。PCRF再下发规则，决定业务是否可用，以及提供给该业务的QoS。

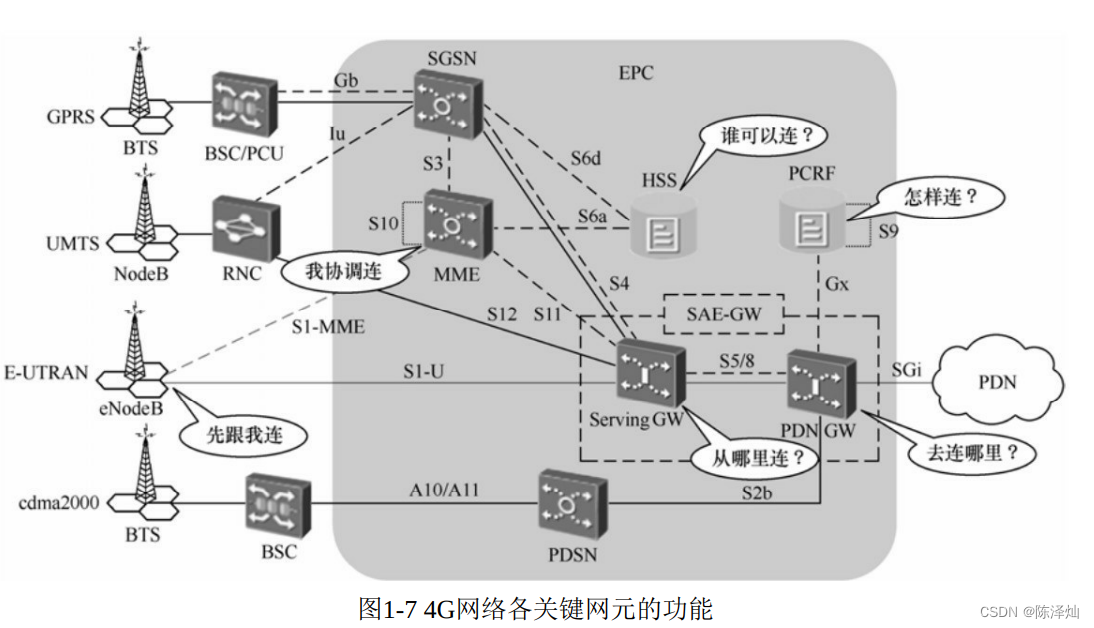

4G网元功能图
