【计算机网络】基础概念总结7-VLSM可变长子网掩码

7 VLSM概念

上节说到我们使用无类域间路由（Classless Inter-Domain Routing，CIDR）可以将路由集中起来，在路由表中更灵活地定义地址。
它不区分 A 类、B 类、C 类地址，而是使用 CIDR 前缀的值指定地址中作为网络 ID 的位数。
无类别域间路由是基于可变长子网掩码（VLSM)来进行任意长度的前缀的分配的

7.1 先了解什么是FLSM（Fixed Length Subnet Mask）

当使用有类路由协议并规划子网的时候，要将相同主机的所有子网设置成相同的掩码。例如：172.16.1.0和172.16.2.0——172.16.0.0

7.2 什么是VLSM（Variable Length Subnet Mask）

7.3 使用VLSM划分一个网络

给我们的IP范围为192.168.4.0/24
要求使用VLSM给每一个网络分配IP

7.3.1 观察IP范围

192.168.4.0/24
主机数256个，也就是我们可以连接最多254个设备（第一个为网络地址，最后一个为广播地址）
待分配区域结点数：25 + 55 + 12 + 2 + 2 + 2 共98个设备

7.3.2 子网个数

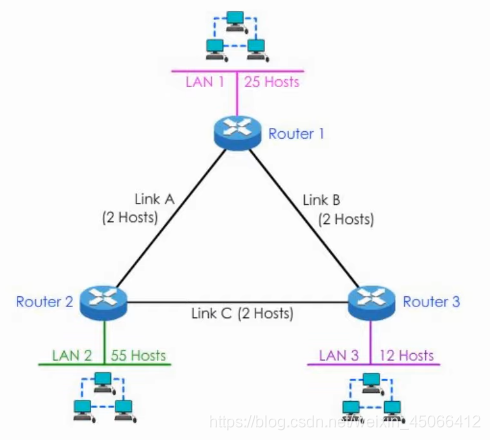

首先观察一共有几个子网：我们第一节学习了，网络用来连接设备，所以观察上图，一共有6个子网
LAN1、LAN2、LAN3、LINKA、LINKB、LINKC

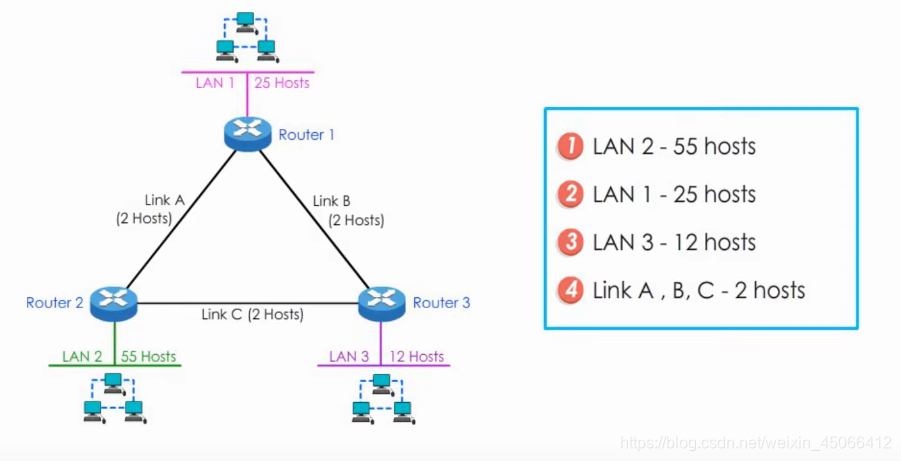

step1 对所有网络按照结点数排序

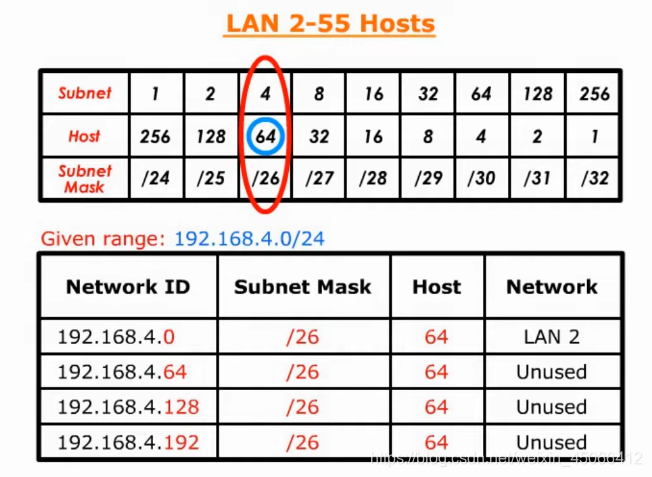

step 2 给最大的网络（LAN2）分配

LAN2有55个主机，所以选择掩码为/26。共四个子网，每个子网64个主机（可用为62个）
因为给我们的范围前24位是锁住的，所以可以使用范围为：192.168.4.0 - 192.168.4.255

step3 给次大的网络（LAN1）分配

step2分配了四个子网，每个子网64个主机（可用为62个）
由于第一个子网分配给LAN2了，所以使用接下来的子网

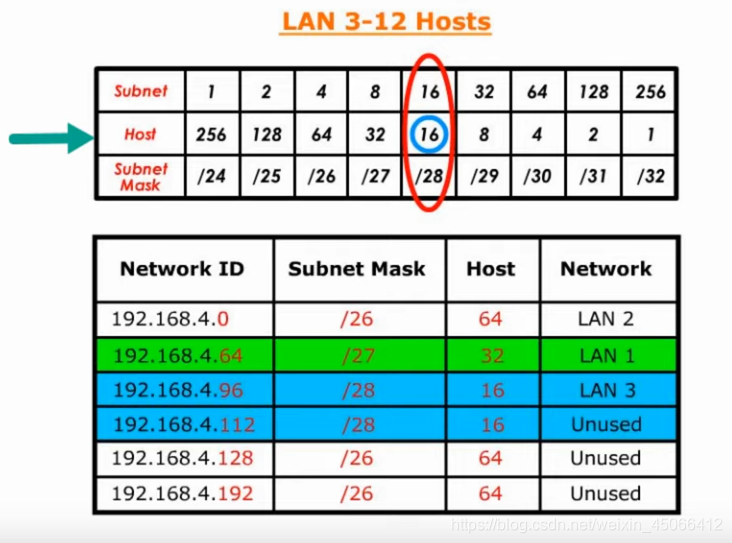

step4 给第三大网络（LAN3）分配

step3分配了2个子网，每个子网32个主机（可用为30个）
第一个子网分配给LAN1了，所以使用接下来的子网

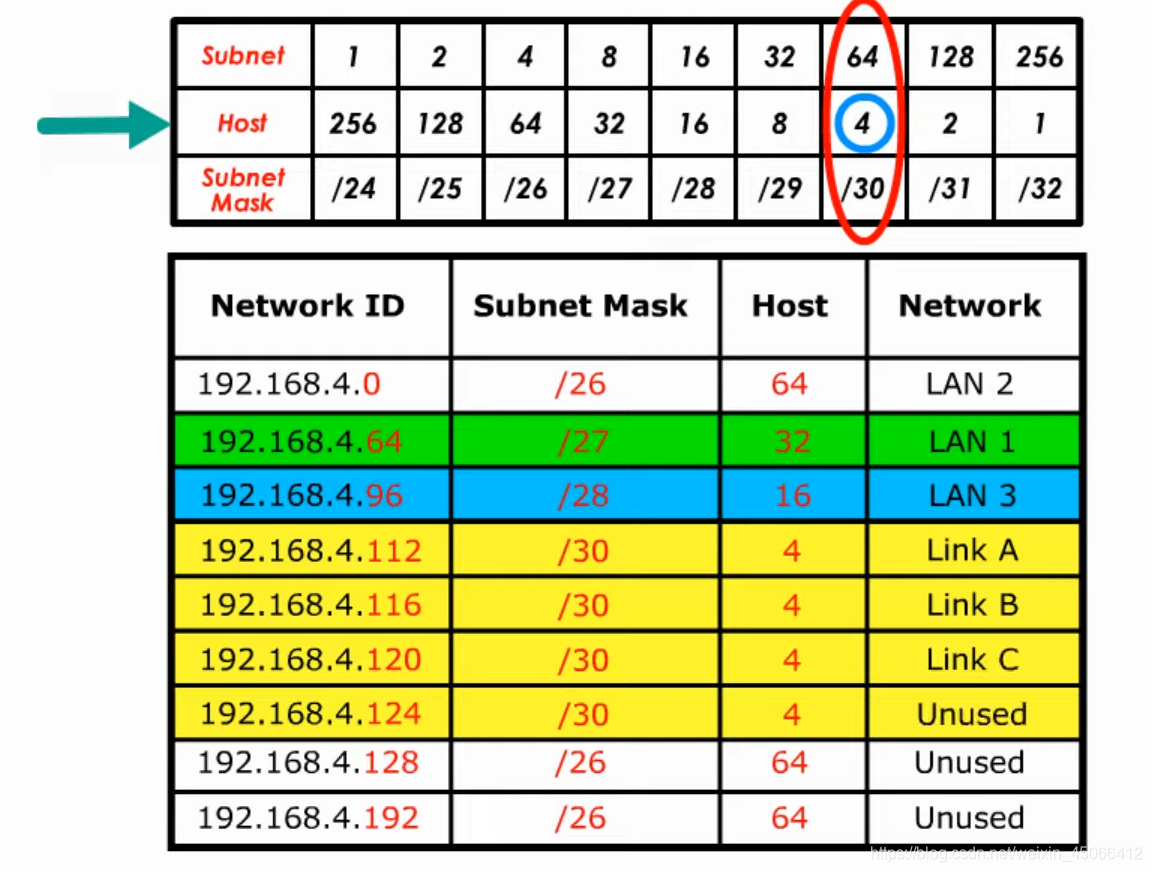

step5 给LINK网络（LINKA、B、C）分配

step4分配了2个子网，每个子网16个主机（可用为14个）
第一个子网分配给LAN3了，所以使用接下来的子网

VLSM划分子网总结

划分步骤：

好处：
节约了大量的IP地址，有效的解决了IPV4不足的情况

测试

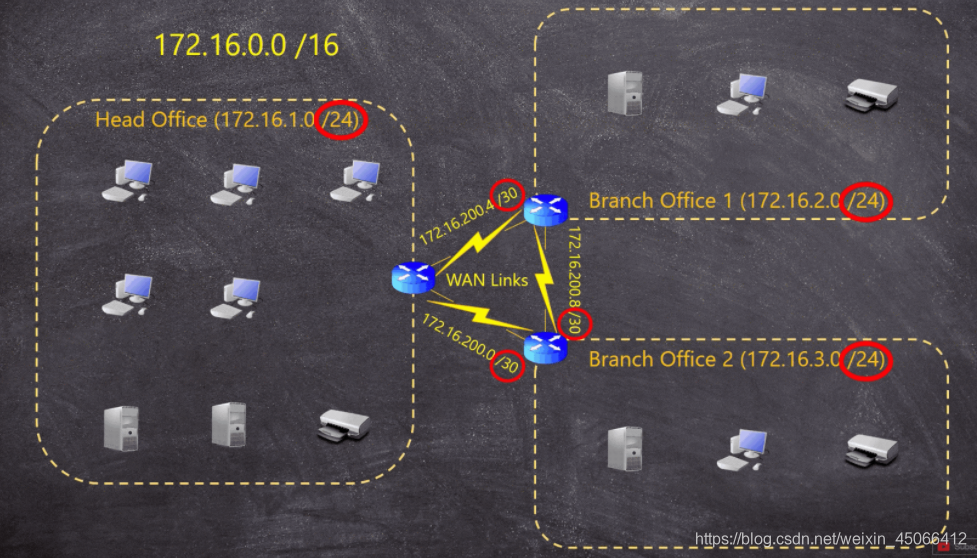

思考下下图子网划分正确吗

参考

VLSM Subnetting - subnetting a
subnet

vlsm百科
