LCD12864的使用及代码实例

一、LCD12864各项参数

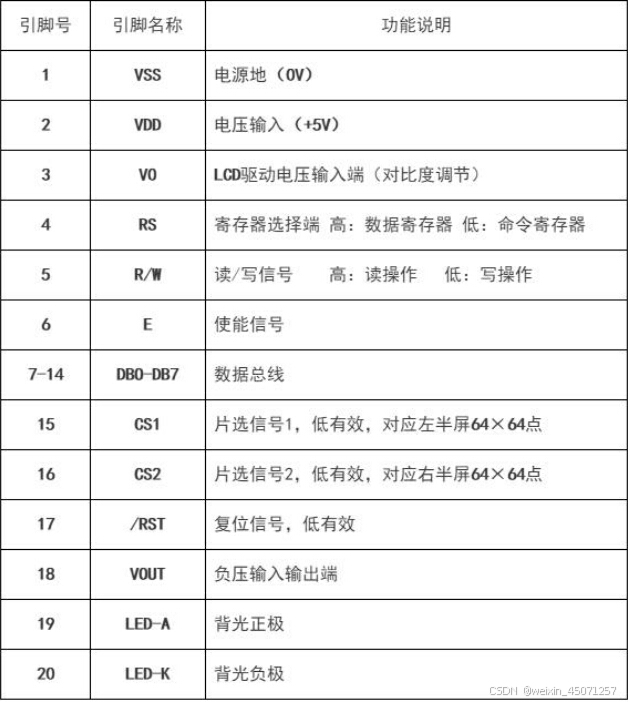

图1 LCD12864管脚功能图

（1）工作电压：3.3V-5.5V，模块最佳电压为5V。

（2）可以在显示界面显示数字、字母和中文汉字。

（3）与外部单片机的通信方式有8 位或 4 位并行或3 位串行两种通信方式。

（4）显示容量：128 列× 64 行。可显示8*4个汉字或16*8个字母。

（5）配置 LED 背光。

（6）当RE=1时可设定扩充指令包括：待机模式、卷动地址开关开启、反白显示、绘图模式等。

  (7)   工作温度：-10°C~60°C。

二、外部硬件电路

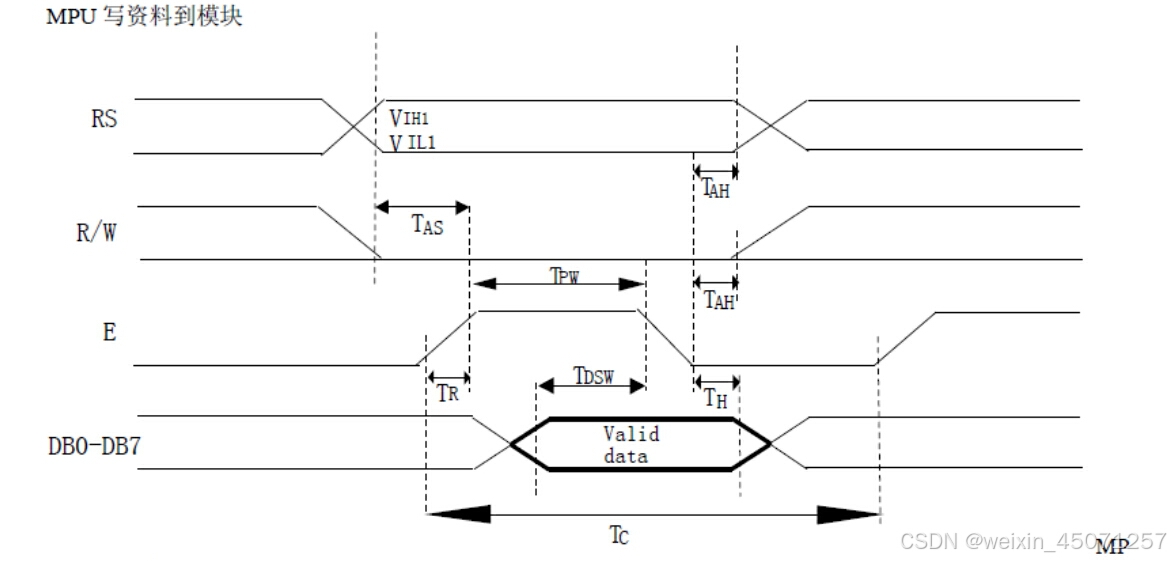

图2 写入时序图

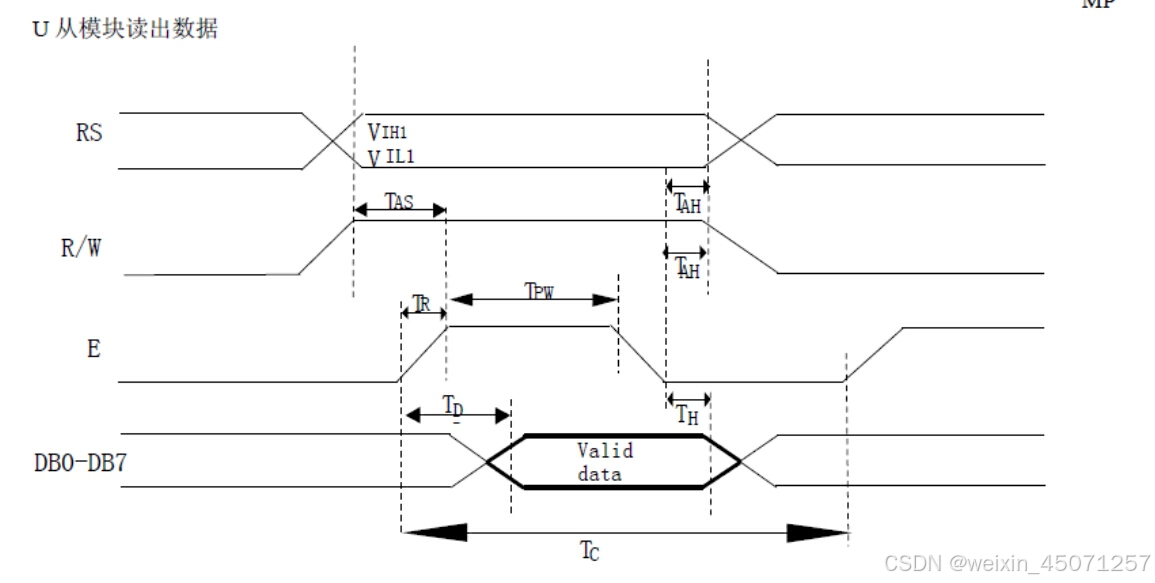

图3 读出时序图

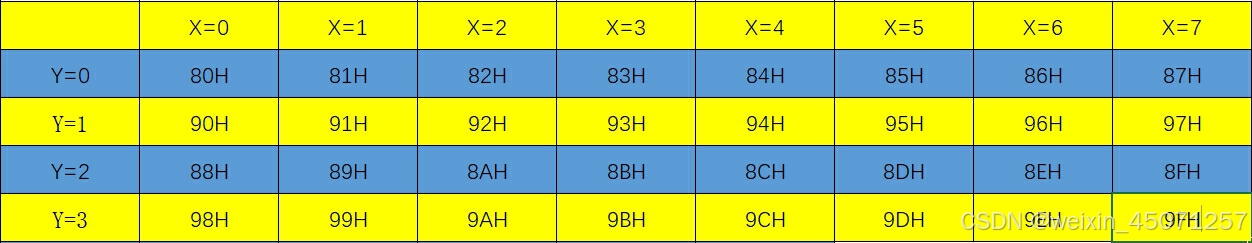

图4 汉字坐标地址

图5 电路连接图

三、软件部分

图6 基本指令表

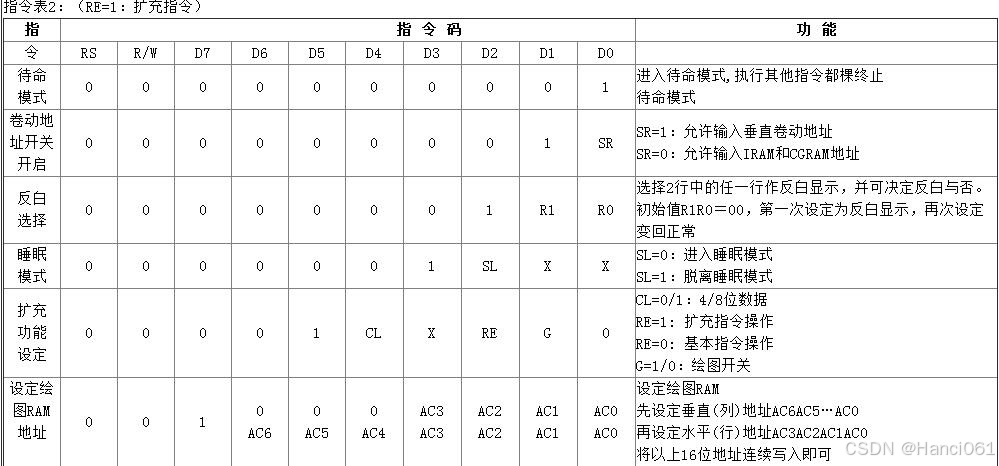

图7 扩充指令表

初始化LCD12864

//延时函数
void delayms(uint i)
{
int a,b;
for(a=i;a>0;a--)
 for(b=110;b>0;b--);
}

//lcd12864忙检测
uchar lcd12864_busy()
{
uchar temp1;
lcd12864_dat=0xff;
rs=0;
rw=1;
en=1;
delayms(1);
temp1=lcd12864_dat;
en=0;
return temp1&0x80;
}

//lcd12864写命令
void lcd12864_write_cmd(uchar cmd)
{
while(lcd12864_busy());
rs=0;
rw=0;
en=1;
delayms(1);
lcd12864_dat=cmd;
en=0;
}

//lcd12864写数据
void lcd12864_write_dat(uchar dat)
{
while(lcd12864_busy());
rs=1;
rw=0;
en=1;
delayms(1);
lcd12864_dat=dat;
en=0;
}

//lcd12864初始化
void lcd12864_init()
{
//lcd12864_rst=0;
//lcd12864_rst=1;
psb=1;

lcd12864_write_cmd(0x06);
delayms(1);
lcd12864_write_cmd(0x0c);
delayms(1);
lcd12864_write_cmd(0x30);
delayms(1);
lcd12864_write_cmd(0x01);
delayms(1);
}

示例主函数

void lcd12864_show_string(uchar x,uchar y,uchar *str)
{
        switch(y)
        {
            case 0: x|=0x80;break;
            case 1: x|=0x90;break;
            case 2: x|=0x88;break;
            case 3: x|=0x98;break;
        }
        lcd12864_write_cmd(x);
        while(*str!='\0')
        {
            lcd12864_write_dat(*str);
            str++;
        }

}

//主函数
void main()
{
    lcd12864_init();
    lcd12864_show_string(0,0,"hello world！");
    lcd12864_show_string(0,1,"012345678");
    lcd12864_show_string(4,2,"abcdefg");
    lcd12864_show_string(0,3,"运行正\xfd常程序正\xfd确");
while(1)
{}
}

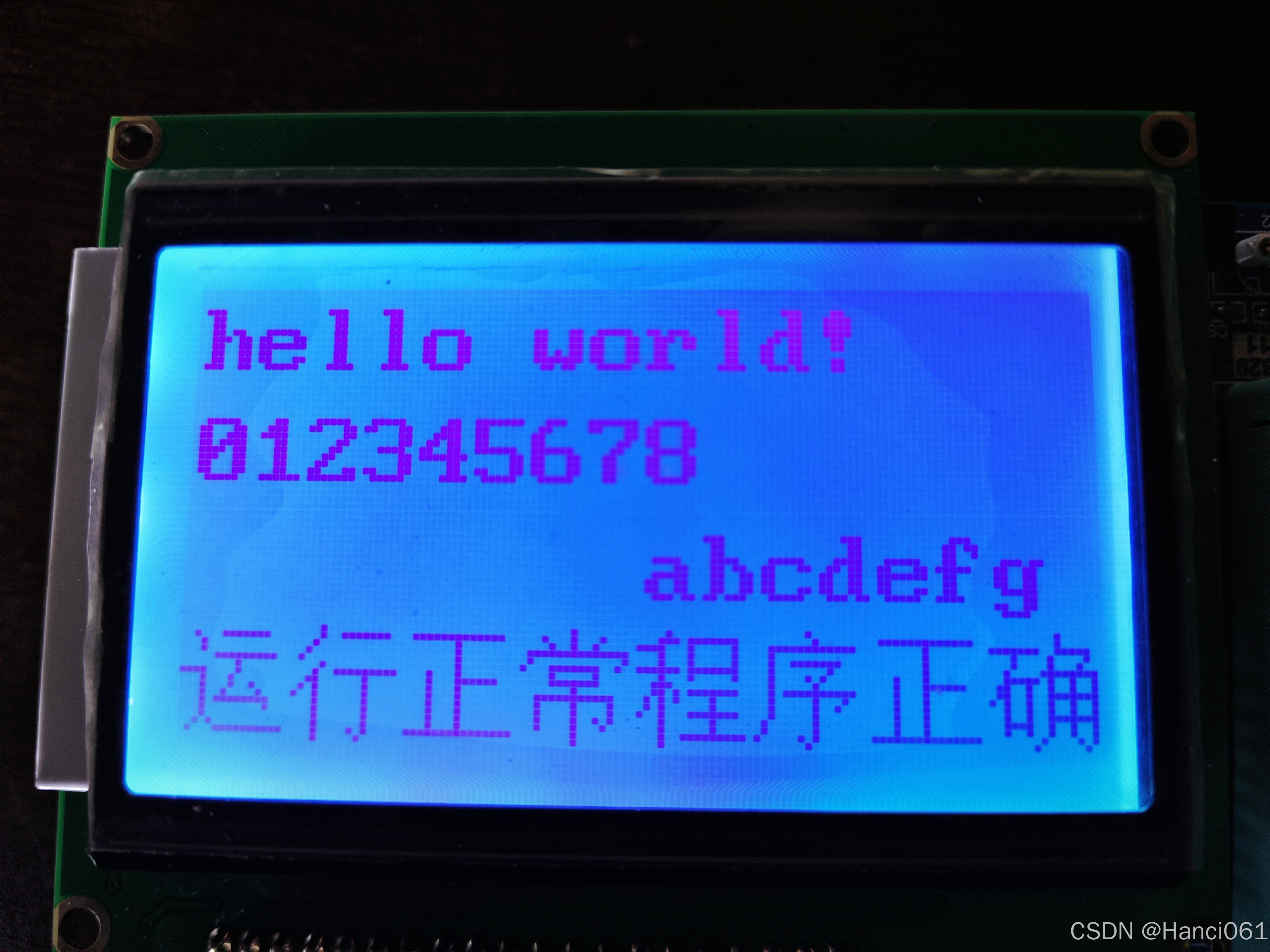

图8 实物效果图
