威纶通触摸屏操作指南：轻松掌握设备与PLC的通信及变量连接方式

• 环境准备：

控制器：西门子SMART200

触摸屏：MT8102iE

• 操作步骤：

1. 新建文件：

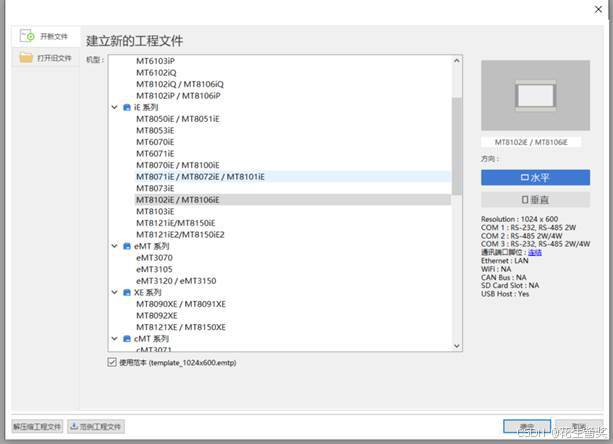

在触摸屏软件中新建文件，选择需要的触摸屏：MT8102iE

图2.1 新建工程文件

1. 设置连接设备
   • 进入系统参数设置界面

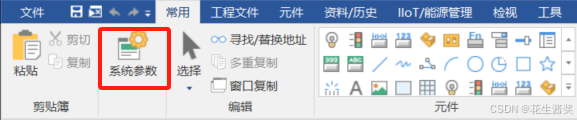

在上方菜单栏中找到系统参数

图2.2.1 菜单栏

• • 配置设备

新增设备/服务器，选择需要的设备类型，建立连接

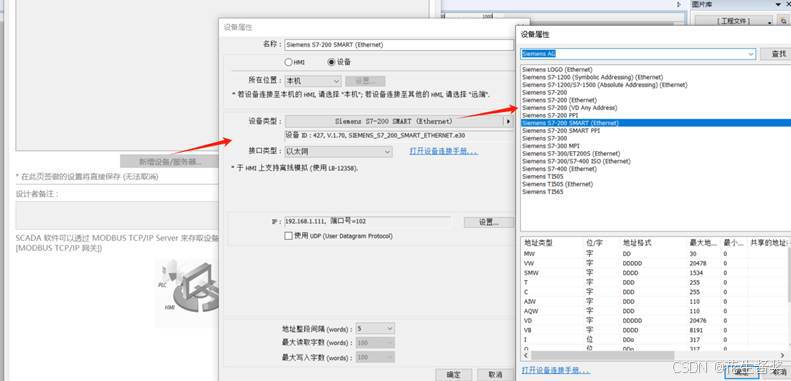

图2.2.2. 设置属性

             配置连接设备的IP，与实际IP对应

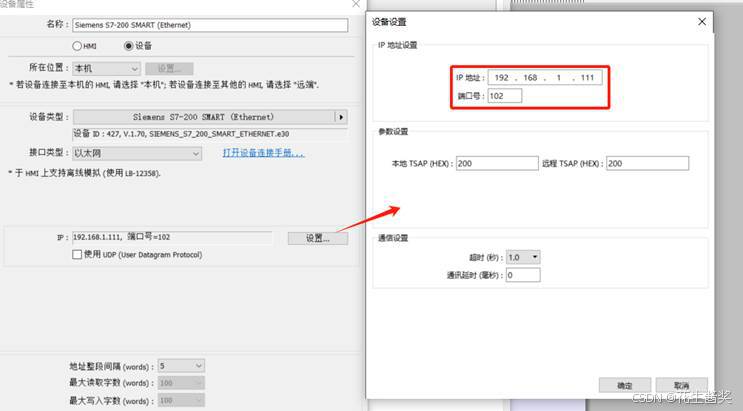

图 2.2.2 配置设备IP

1. 建立连接：
   • 直接建立变量连接

用西门子SMART200可以直接在元件中设置需要的地址

1. 普通变量

地址表示方式：M100表示M10.0这个地址

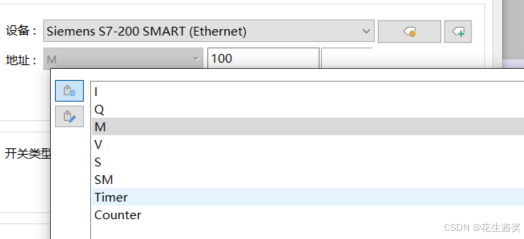

图2.3.1.1 普通变量

1. DB变量（200SMART中不包含！）

前提：需要用到西门子S7-1200/S7-1500时，且DB块取消优化块访问

Bool：

地址格式表达式：00010 0008 0

前五个数字：DB号

中间四个数字：字节地址

最后一位数字：位号（0-7）

例子表达的地址：DB10.DBX8.0

Word：

地址格式表达式：00010 0008

前五个数字：DB号

后四个数字：字地址

例子表达的地址：DB10.DBW8

Dword：

地址格式表达式：00010 0008

前五个数字：DB号

后四个数字：双字地址

例子表达的地址：DB10.DBD8

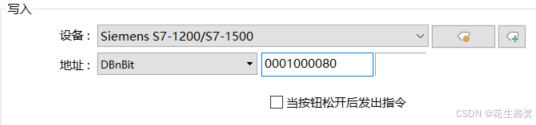

图2.3.1.2 DB变量a）

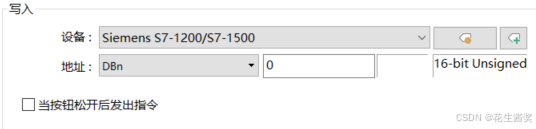

图2.3.1.2 DB变量b）

• •  标签连接（西门子S7-1200/S7-1500）

在系统参数界面，选择需要导入标签的设备，选择导入标签。

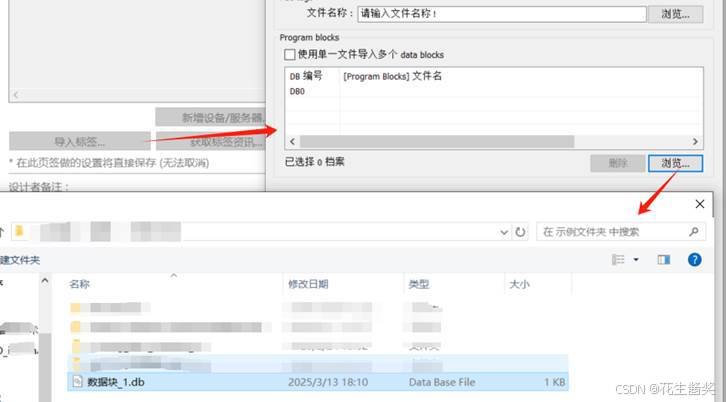

图2.3.2 标签导入

导出完成后在地址中可以查看到。（工程文件→地址）

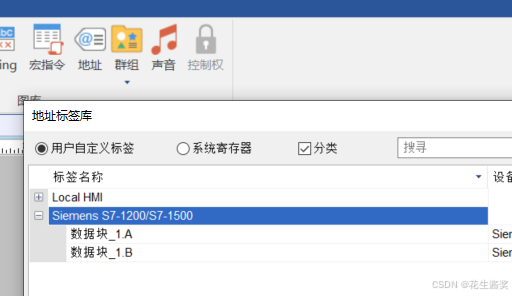

图2.3.2 位置a）

                   选择标签后，可以直接添加。

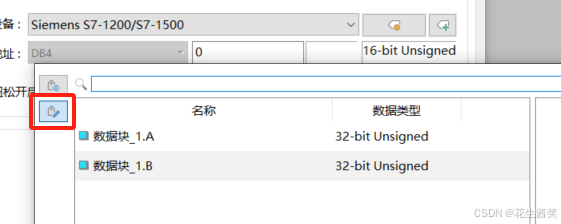

图2.3.2 连接
