1.PLC生成XML标签

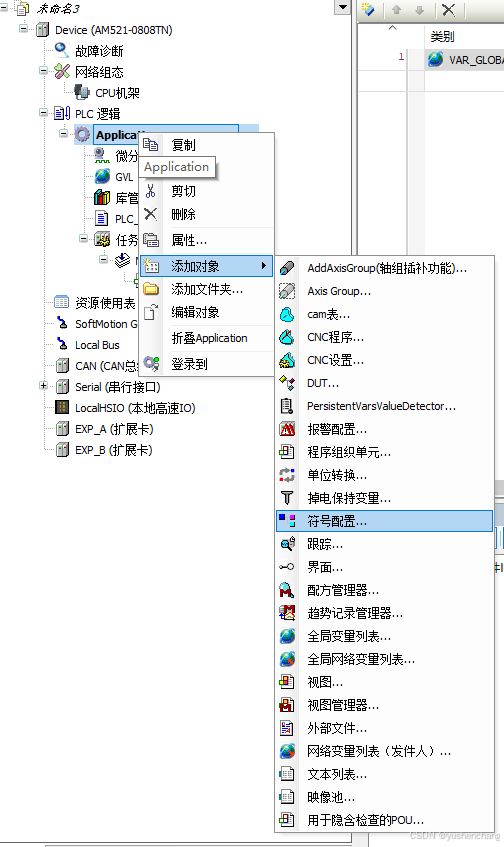

右键“Application”->“添加对象”->”符号配置”

在弹出的页面中如下图进行配置

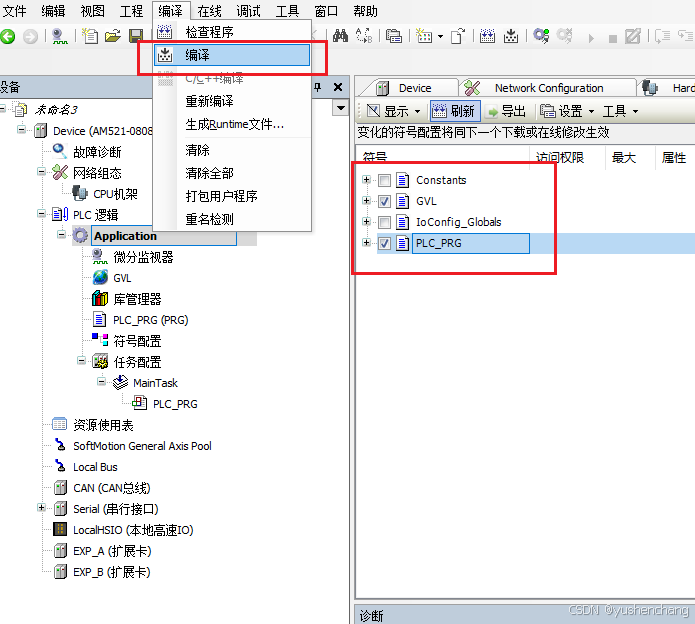

生成符号配置

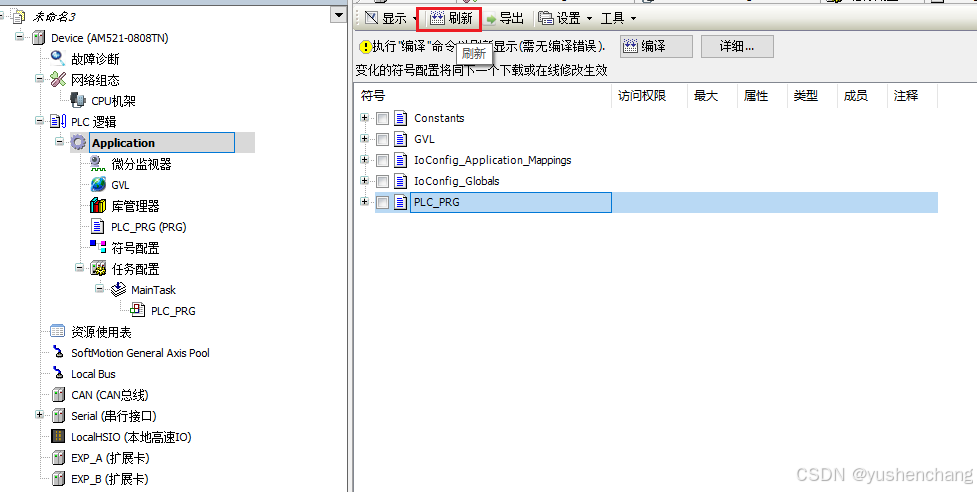

点击刷新，勾选需要生成标签的选项

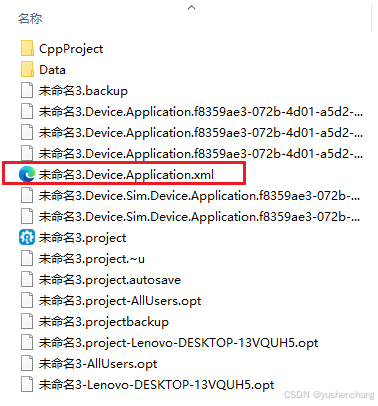

在程序路径生成XML文件
2.触摸屏设置

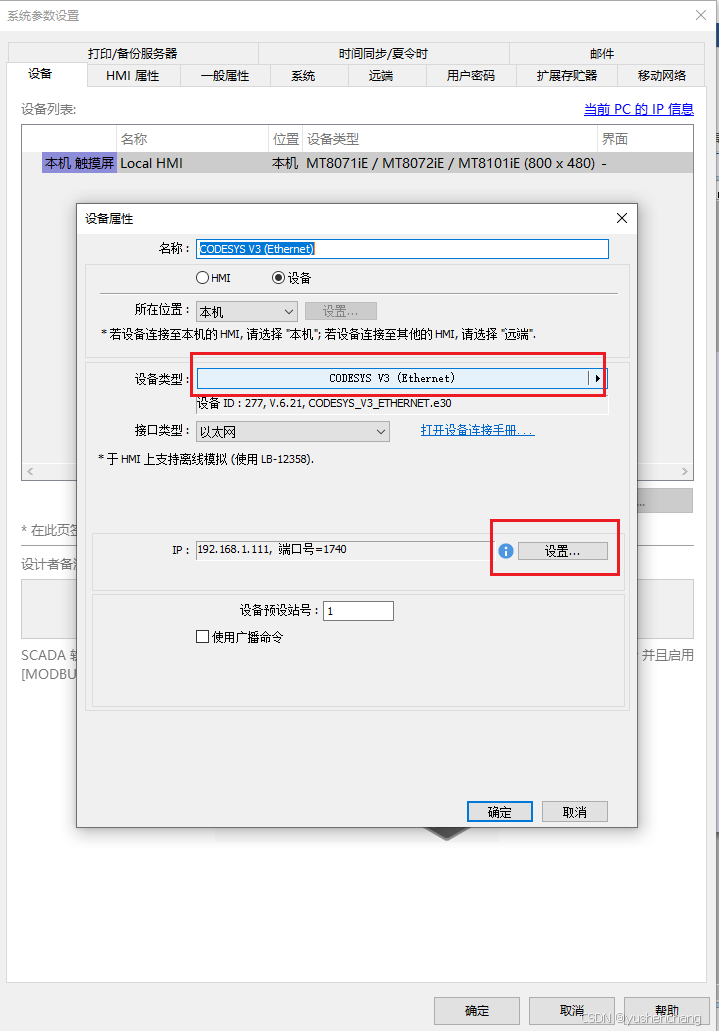

新增设备，选择Codesys V3

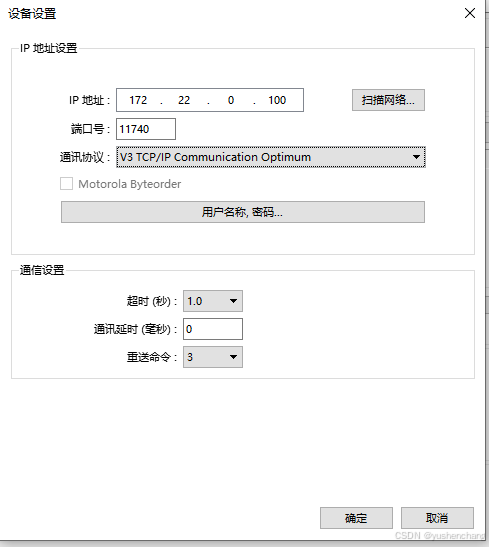

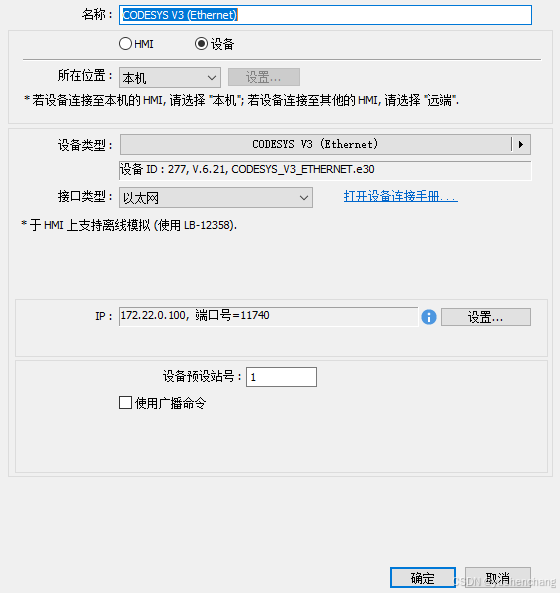

设置PLC的IP地址，选择V3 TCP通讯协议
设置好通讯

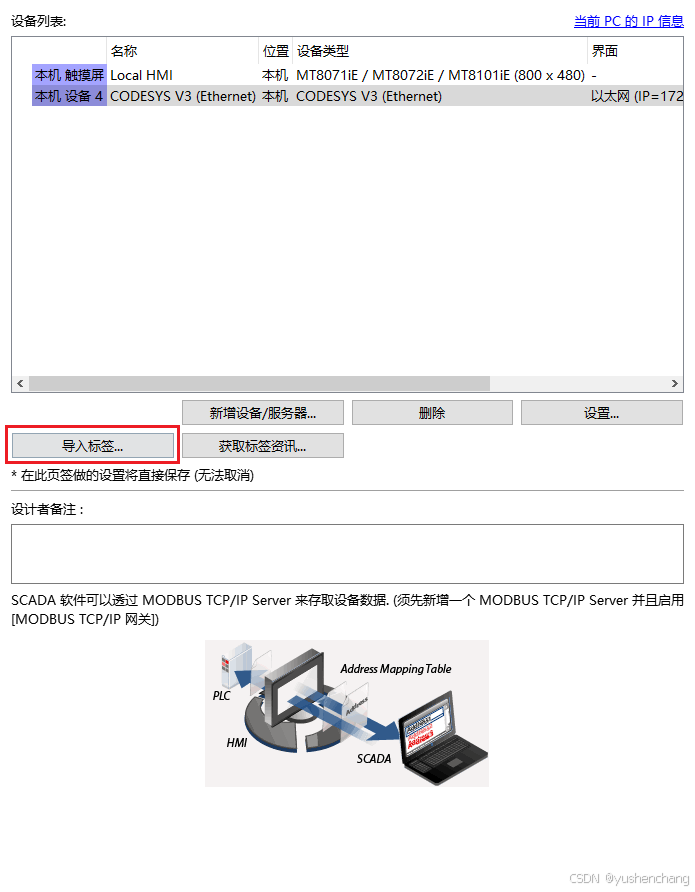

导入标签

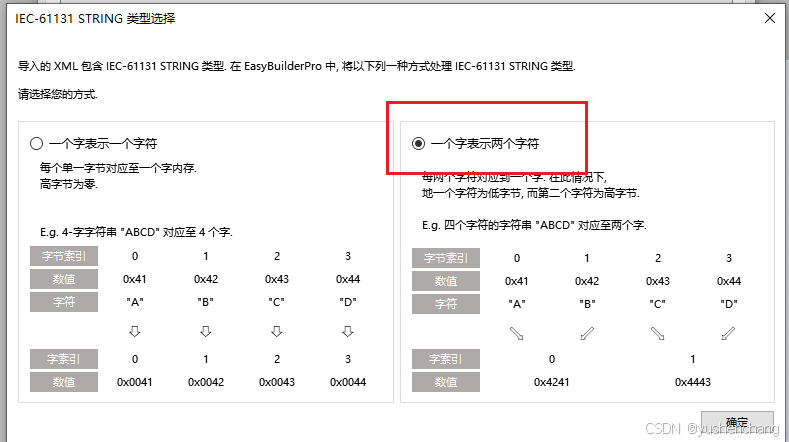

选择一个字表示两个字符

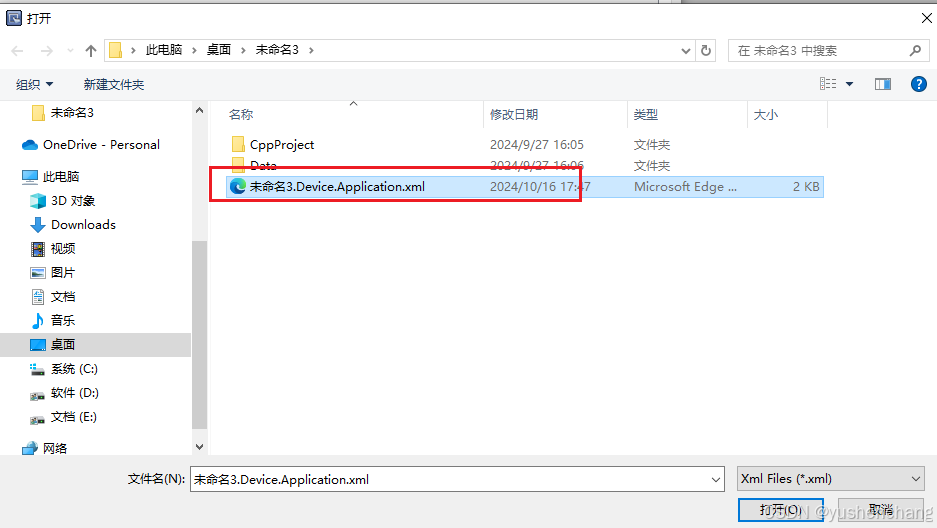

选择XML标签

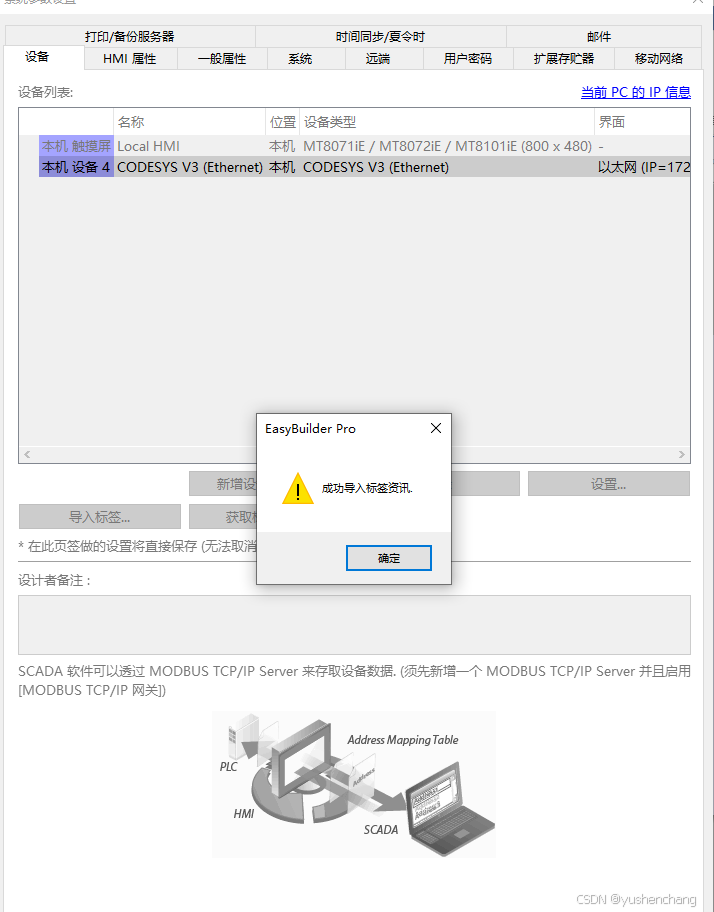

导入成功
3.在线测试

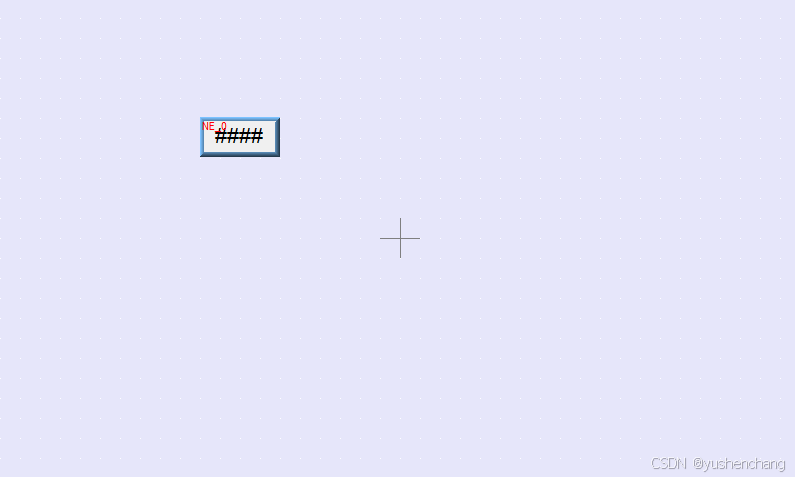

添加一个数字输入

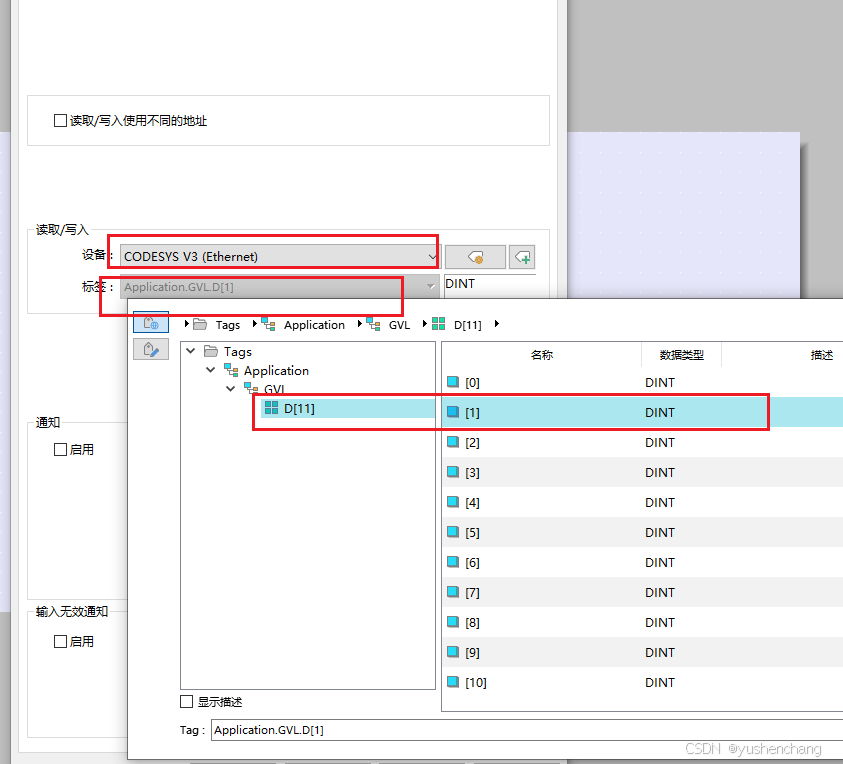

选择标签

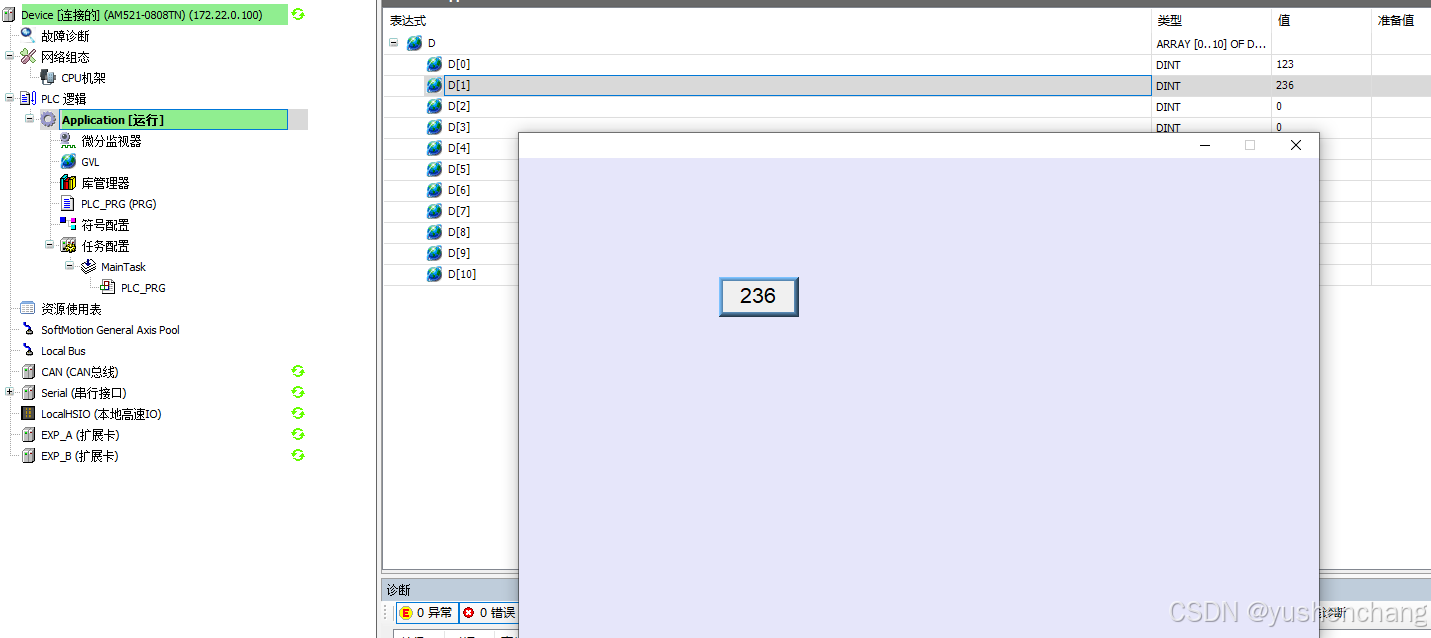

在线仿真
4.通讯故障排查

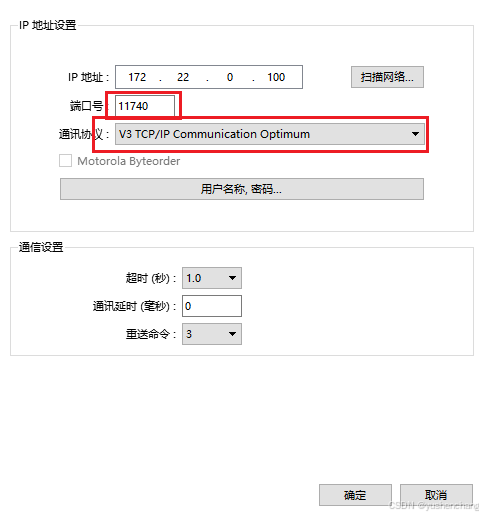

a.触摸屏通讯协议要选TCP，端口号11740

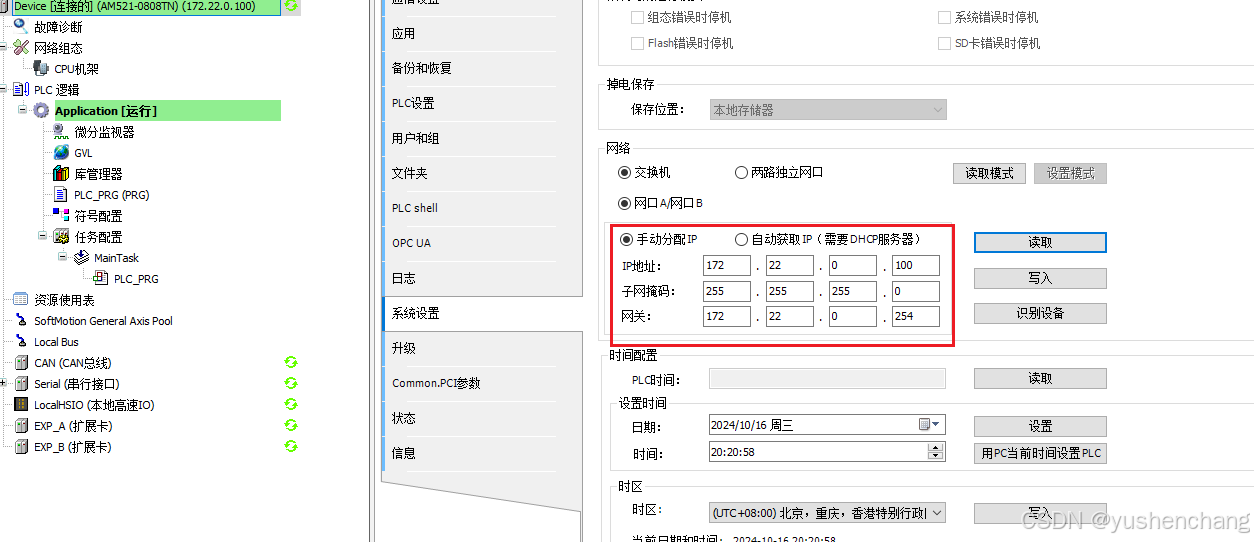

b.PLC和电脑的网关一致
c.尝试修改符号配置字符编码修改为UTF-8
