色彩特性实验

第一章 要求

数字成像的作业，当时做的时候查了很多资料，现在把过程记录一下。
用matlab模拟Imatest的“colorcheck”模块编写一个色差处理程序。要求实现最基本功能：读入相机拍摄的色卡图像，用鼠标拖选单个色块区域，手动输入色块编号，程序可以自动计算色差ΔEab和ΔCab。24个色块的标准值选用爱色丽色卡的sRGB标称值，经XYZ空间转换到CIE Lab均匀颜色空间，在D65照明体下比较和显示色差。

第二章 色彩空间

2.1 色彩空间

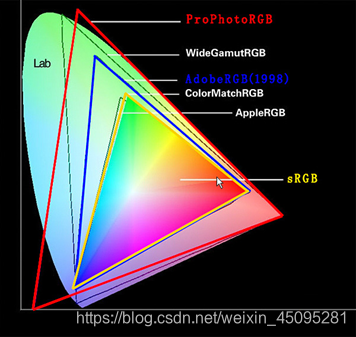

所谓色彩空间，即一定的色彩范围，这是一种色彩模型。sRGB、AdobeRGB、ProPhotoRGB、CMYK等都是不同的色彩空间。它们都以可见光谱为基础，但分别包含不同的色彩范围。

2.2 sRGB色彩空间

sRGB色彩空间是惠普与微软于1996年一起开发的用于显示器、打印机以及因特网的一种标准RGB色彩空间。这种标准得到了W3C、Exif、英特尔、Pantone、Corel以及其它许多业界厂商的支持，在GIMP这样的开放源代码软件也支持这种标准，另外一些专有的或者像SVG这样的开放图形文件格式中也有应用。
sRGB定义了红色、绿色与蓝色三原色的颜色，即在其它两种颜色值都为零时该颜色的最大值。在CIE xy颜色坐标系中红色位于[0.6400, 0.3300]、绿色位于[0.3000, 0.6000]、蓝色位于[0.1500, 0.0600]、白色是位于[0.3127,0.3290]的D65。对于任何的RGB色彩空间来说，非负的R、G、B都不可能表示超出原色定义的三角形即色域范围，它刚好在人眼的色彩感知范围之内。

2.3 CIE Lab色彩空间

CIE(Commission International del’Eclairage)国际标准照明委员会于1931年建立了一系列表示可见光谱的颜色空间标准。它有三个基本量，用X、Y、Z表示，通过X、Y、Z能够表示任何一种颜色，X、Y、Z的值能够利用R、G、B线性表示出来，相对于RGB颜色空间，XYZ颜色空间几乎能包含人类能够感觉到的所有颜色，但XYZ颜色空间仍然是一种不均匀的颜色空间。因此在CIE-XYZ颜色空间的基础上又有了CIE-Lab，CIE-Luv等颜色空间。
国际照明委员会制定了Lab颜色空间，人类所能感觉到的任何颜色都可以在Lab颜色空间中表示出来，其颜色空间比RGB颜色空间还大，可以直接使用欧几里德距离来衡量两种颜色的差异性。这种模式是以数字化的方式来描述人的视觉感觉，它与显示器的色移、输出设备以及其他设备无关。Lab系统是一个优秀的亮度和彩色分离器，它在图像压缩方面很有用。其中L代表亮度，a的正方向代表红色，负方向代表绿色，b的正方向代表黄色，负方向代表蓝色。Lab颜色空间由XYZ转换而得
任意颜色在LAB空间都会有一个准确的数值表示而且和设备无关，任何单一色调背景下，用通道抠有明显颜色区别的部分，用LAB模式很快能完成；LAB模式下对明度（L）通道做任何操作（如锐化、模糊等）不会影响到色相；适合RGB通道抠的图大部分LAB模式能完成，反之不成立。

2.4 sRGB与CIE Lab的转换

2.4.1 sRGB到CIE XYZ的变换

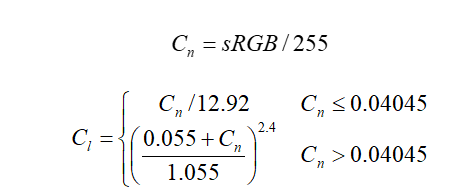

首先对sRGB像素进行归一化处理（式2-1），在将归一化后的sRGB像素进行线性化。

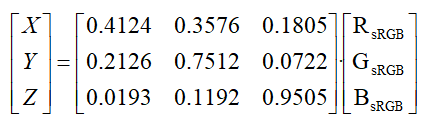

将线性化的sRGB像素值转化为归一化的XYZ（D65）空间，根据IEC61922-2-1定义得：

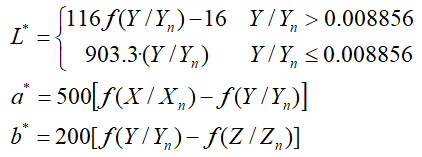

2.4.2 CIE XYZ到CIE Lab的转换

其中

第三章 实验代码

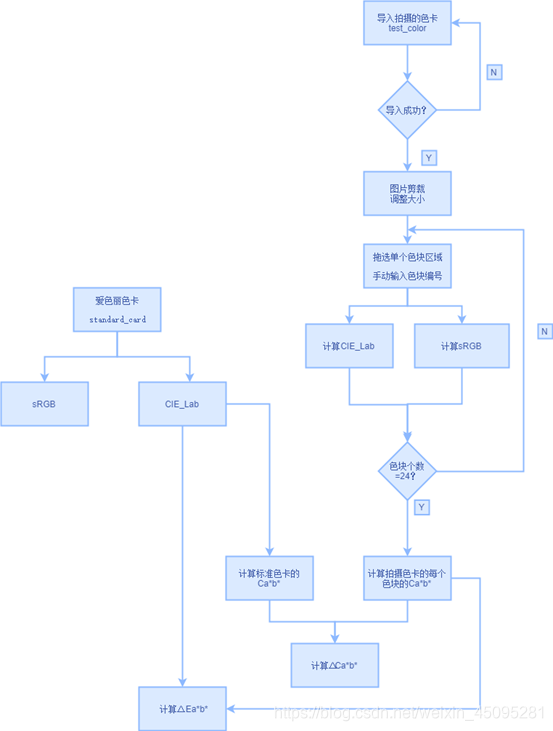

3.1 流程图

3.2 爱色丽色卡

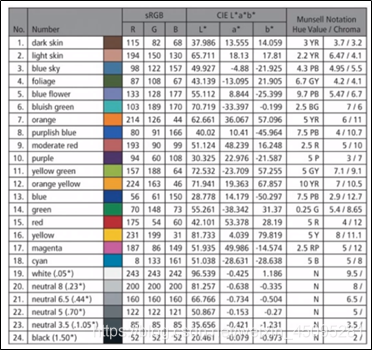

爱色丽色卡的sRGB、CIE Lab数值如图所示。

程序代码

首先建立色卡类，用来存放色卡的sRGB、CIE Lab数值及其其他属性。

classdef COLORCARD
    %COLORCARD-色卡
    %存放sRGB值 和 CIE Lab值
    properties
        %保持读入待检验色卡的数据
        card;
        %爱色丽色卡标准值
        sRGB = [ 115,82,68; 194,150,130; 98,122,157; 87,108,67; 133,128,177; 103,189,170;
                 214,126,44; 80,91,166; 193,90,99; 94,60,108; 157,188,64; 224,163,46;
                 56,61,150; 70,148,73; 175,54,60; 231,199,31; 187,86,149; 8,133,161;
                 243,243,242; 200,200,200; 160,160,160; 122,122,121; 85,85,85; 52,52,52 ];
        CIE_Lab = [ 37.986,13.555,14.059; 65.711,18.13,17.81; 49.927,-4.88,-21.925; 43.139,-13.095,21.905;
                    55.112,8.844,-25.399; 70.719,-33.397,-0.199; 62.661,36.067,57.096; 40.02,10.41,-45.964;
                    51.124,48.239,16.248; 30.325,22.976,-21.587; 72.532,-23.709,57.255; 71.941,19.363,67.857;
                    28.778,14.179,-50.297; 55.261,-38.342,31.37; 42.101,53.378,28.19; 81.733,4.039,79.819;
                    51.935,49.986,-14.574; 51.038,-28.631,-28.638;96.539,-0.425,1.186; 81.257,-0.638,-0.335;
                    66.766,-0.734,-0.504; 50.867,-0.153,-0.27; 35.656,-0.421,-1.231;20.461,-0.079,-0.973 ];
        value = cell(1,24);%存放每个色块的编号、选框左上和右下点的坐标、数据
        Cab = zeros(1,24);%Cab = （a^2+b^2）^(1/2)
    end
end

绘制爱色丽色卡

standard_color = COLORCARD;%创建爱色丽色卡对象
I = standard_color.sRGB ./ 255;%sRGB归一化
%绘制爱色丽色卡
figure('NumberTitle','off','name','屏幕图样:Colorchecker(sRGB)')
daspect([1,1,1]);%设置图像比例
set(gca,'xlim',[0,740]);%设置x坐标轴范围
set(gca,'ylim',[0,500]);%设置y坐标轴范围
axis off %关闭坐标轴
rectangle('position',[0,0,740,500],'FaceColor',[0,0,0]);%绘制740*500的黑色背景
%在黑色背景上绘制24个色块
w = 100;%色块的尺寸
h = 20;%色块之间的距离
m = 1;%定义色块起始编号
x = 20 : w + h :620;
y = 380: - w - h:20;
for y = 380: - w - h:20
    for x = 20 : w + h :620
        rectangle('position',[x,y,w,w],'FaceColor',I(m,:));
        m = m + 1;
    end
end
saveas(gcf, 'standard_color', 'jpg');%保存爱色丽色卡

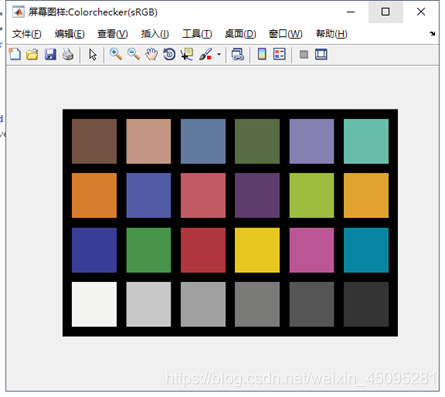

运行程序得到标准色卡图样。

计算标准色卡的Ca * b *：

L_standrand = standard_color.CIE_Lab(:,1);
a_standrand = standard_color.CIE_Lab(:,2);
b_standrand = standard_color.CIE_Lab(:,3);
Cab_standrand = sqrt(a_standrand.^2 + b_standrand.^2);

3.3 拍摄色卡

用老师提供的拍摄色卡，记为测试色卡进行测试。

程序代码

%创建测试色卡对象
test_color = COLORCARD;
%选择图片路径
[filename,filepath] = uigetfile({'*'},'选择图片');
%合成路径
Fullfile = [filepath,filename];
%读取色卡，数据存放在card属性中
test_color.card = imread(Fullfile);
if isempty(test_color.card) %读取色卡失败
    h=dialog('name','关于...','position',[200 200 200 70]);
    uicontrol('parent',h,'style','text','string','读取色卡失败，请重新读取！','position',[50 40 120 20],'fontsize',12);
    uicontrol('parent',h,'style','pushbutton','position',[80 10 50 20],'string','确定','callback','delete(gcbf)');
    movegui(h,'center');
else %读取色卡成功
    h=dialog('name','关于...','position',[200 200 200 70]);
    uicontrol('parent',h,'style','text','string','读取色卡成功！','position',[50 40 120 20],'fontsize',12);
    uicontrol('parent',h,'style','pushbutton','position',[80 10 50 20],'string','确定','callback','delete(gcbf)');
    movegui(h,'center');
    %显示图片
    figure('NumberTitle','off','name','Colorchecke-selection')
    imshow(test_color.card);
end

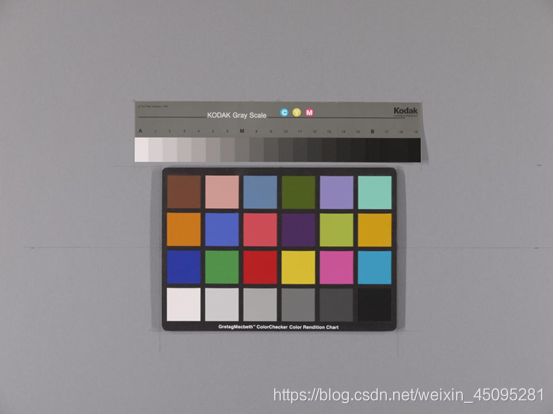

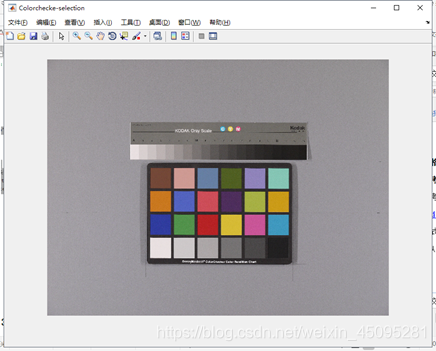

显示读取的色卡

3.4 测试色卡的两次框选

3.4.1 第一次框选

方便对测试色卡的后续处理，进行第一次整体框选。

 %显示图片
    figure('NumberTitle','off','name','Colorchecke-selection')
    imshow(test_color.card);
    %整体框选
    card = imcrop(test_color.card);
    test_color.card = [];
    test_color.card = card;
    open('ImatestColorCheck2.fig');

3.4.2 第二次框选

按照要求，手动框选24个色块并进行编号，计算色块的sRGB、CIE Lab值。对单个色块框选后进行sRGB、CIE Lab的计算，直到完成全部色块的处理。

for i = 1:24
    %手动框选24个色块并编号，得到每个色块的平均sRGB作为该色块的sRGB
    [sRGB,value] = color_number(test_color.card);
    test_color.sRGB(i,:) = sRGB; %把每个sRGB值存放在测试色卡test_color.sRGB属性中
    test_color.value{i} = value; %把每个value的值存放在测试色卡test_color.value属性中
    test_color.CIE_Lab(i,:) = sRGB2CIE_Lab(sRGB); %sRGB转换为CIE_Lab，
                                                 %把每个CIE_Lab的值存放在测试色卡test_color.CIE_Lab属性中

    %判断24个色块是否框选完成，完成后进行提示
    if i == 24
        h=dialog('position',[200 200 200 70]);
        movegui(h,'center');
        uicontrol('parent',h,'style','text','string','已完成24个色块的框选！','position',[50 40 120 20],'fontsize',12);
        uicontrol('parent',h,'style','pushbutton','string','确定','callback','delete(gcbf)','position',[80 10 50 20]);
    end
end

在该程序中有两个函数：
（1）单个色块的处理函数：function [sRGB,value] = color_number(card)
函数输出参数为单个色块的平均sRGB值，输入参数为第一次整体截取的测试测卡图像。
具体函数程序如下

function [sRGB,value] = color_number(card)

waitforbuttonpress; % 等待鼠标按下
point1 = get(gca,'CurrentPoint'); % 鼠标按下
rbbox;
point2 = get(gca,'CurrentPoint'); % 鼠标松开
point1 = floor(point1(1,1:2)); %提取出两个点
point2 = floor(point2(1,1:2));
offset = abs(point1-point2);%offset(1)为x方向的距离，offset(2)为y方向的距离
%判断单个色块的框选是否成功，若没有成功则提示重新框选
while offset(1,1) == 0 || offset(1,2) == 0
    uiresume;
    h=dialog('position',[200 200 200 100]);
    movegui(h,'center');
    uicontrol('parent',h,'style','text','string','未完成拖选，请重新选择！','position',[30 40 150 30],'fontsize',9);
    uicontrol('parent',h,'style','pushbutton','string','确定','callback','delete(gcf)','position',[80 10 50 20]);
    set(h, 'WindowStyle', 'modal');%设为模态对话框
    uiwait;
    a = 0;
    waitforbuttonpress; % 等待鼠标按下
    point1 = get(gca,'CurrentPoint'); % 鼠标按下
    rbbox;
    point2 = get(gca,'CurrentPoint'); % 鼠标松开
    point1 = floor(point1(1,1:2)); % 提取出两个点
    point2 = floor(point2(1,1:2));
    offset = abs(point1-point2);
end
hold on %防止plot时闪烁
rectangle('position',[point1(1),point1(2),offset(1),offset(2)],'EdgeColor','r');%绘制选框
number = inputdlg('请输入色块编号');%框选完成后出现提示框：输入编号
%value为元胞数组，value(1,1)保存编号，value(2,1)保存鼠标拖选矩形框的左上和右下点的坐标，value(3,1)保存该色块数据
value(1,1) = number;%保存编号
value(2,1) = {[point1(1) point1(2) point2(1) point2(2)]};%保存鼠标拖选矩形框的左上和右下点的坐标
j = 1;
color_val = zeros((offset(1)+ 1)*(offset(2)+1),3);%根据选中色块像素数量创建矩阵，存放色块的数据
for n = point1(1):point2(1)
    for m = point1(2):point2(2)
        color_val(j,1) = card(m,n,1);%所有的sR
        color_val(j,2) = card(m,n,2);%所有的sG
        color_val(j,3) = card(m,n,3);%所有的sB
        j = j + 1;
    end
end
value(3,1) = {color_val}; %保存单个色块数据
R = mean(color_val(:,1));%该色块的平均sR
G = mean(color_val(:,2));%该色块的平均sG
B = mean(color_val(:,3));%该色块的平均sB
sRGB = [R,G,B];
end

（2）sRGB转换为CIE Lab函数：function CIE_Lab = sRGB2CIE_Lab(sRGB)
函数输出参数为色块的平均sRGB值对应的CIE Lab，输入参数为单个色块的平均sRGB值。该函数是先将色块的sRGB值转换为CIE XYZ值，再将CIE XYZ值转换为CIE Lab值。

function CIE_Lab = sRGB2CIE_Lab(sRGB)
%归一化sRGB被线性化
%归一化sRGB（除以255）
sRGB_normal = sRGB./255;
%线性化
%归一化后的sR值
if sRGB_normal(1) <= 0.0405
    sR(1) = sRGB_normal(1) / 12.95;
else
    sR(1) = ((0.055+sRGB_normal(1)) / 1.055)^2.4;
end
%归一化后的sG值
if sRGB_normal(2) <= 0.0405
    sG(1) = sRGB_normal(2) / 12.95;
else
    sG(1) = ((0.055+sRGB_normal(2)) / 1.055)^2.4;
end
%归一化后的sB值
if sRGB_normal(3) <= 0.0405
    sB(1) = sRGB_normal(3) / 12.95;
else
    sB(1) = ((0.055+sRGB_normal(3)) / 1.055)^2.4;
end
sRGB = [sR,sG,sB];
sRGB = sRGB';
%将线性化的sRGB值转换到归一化的XYZ（D65）空间
A = [0.4124,0.3576,0.1805;%变换矩阵
    0.2126,0.7152,0.0722;
    0.0193,0.1192,0.9505];
XYZ = A * sRGB;

%从sRGB到CIE_Lab的变换（以CIE XYZ为中介）
%Xn,Yn,Zn为D65照明体下参考白点坐标
Xn = 0.9505;
Yn = 1.0000;
Zn = 1.0890;
X = XYZ(1);
Y = XYZ(2);
Z = XYZ(3);
if X/Xn > 0.008856
    fX = (X / Xn)^(1/3);
else
    fX = 7.787*(X/Xn) + 16/116;
end
if Y/Yn > 0.008856
    fY = (Y / Yn)^(1/3);
    L = 116 * fY - 16;%计算L*
else
    fY = 7.787*(Y/Yn) + 16/116;
    L = 903.3 * (Y/Yn);%计算L*
end
if Z/Zn > 0.008856
    fZ = (Z / Zn)^(1/3);
else
    fZ = 7.787*(Z/Zn) + 16/116;
end
a = 500 * (fX - fY);%计算a*
b = 200 * (fY - fZ);%计算b*
CIE_Lab = [L,a,b];
end

3.5 计算Ca * b *

L_test = test_color.CIE_Lab(:,1);
a_test = test_color.CIE_Lab(:,2);
b_test = test_color.CIE_Lab(:,3);
Cab_test = sqrt(a_test.^2 + b_test.^2);

3.6 计算色差

CIE (国际照明委员会)Lab颜色空间简单介绍：L：(亮度)轴 表示黑白，0为黑 100为白。a：(红绿)轴 正值为红，负值为绿，0为中性。b：(黄蓝)轴正值为黄，负值为蓝，0为中性。
△L为正，说明测试样比标准样浅(偏白)△L为负，说明测试样比标准样深(偏黑)。△a为正，说明测试样比标准样红(偏红)△a为负，说明测试样比标准样绿(偏绿)。△b为正，说明测试样比标准样黄(偏黄)△b为负，说明测试样比标准样蓝(偏蓝)。△Eab为总色差，值越大说明色差越大。
色差公式：
△E=[(△L)2 (△a)2 (△b)2]^(1/2)。
具体程序代码如下：

%计算Eab Cab
L_test = test_color.CIE_Lab(:,1);
a_test = test_color.CIE_Lab(:,2);
b_test = test_color.CIE_Lab(:,3);
Cab_test = sqrt(a_test.^2 + b_test.^2);

standard_color = COLORCARD;
L_standrand = standard_color.CIE_Lab(:,1);
a_standrand = standard_color.CIE_Lab(:,2);
b_standrand = standard_color.CIE_Lab(:,3);
Cab_standrand = sqrt(a_standrand.^2 + b_standrand.^2);

cL = L_test - L_standrand;
ca = a_test - a_standrand;
cb = b_test - b_standrand;
d_Eab = sqrt(cL.^2 + ca.^2 + cb.^2);
d_Cab = Cab_test - Cab_standrand ;

3.7 显示色差

a_standard = standard_color.CIE_Lab(:,2);
b_standard = standard_color.CIE_Lab(:,3);
a_test = test_color.CIE_Lab(:,2);
b_test = test_color.CIE_Lab(:,3);
d_Eab_mean = mean(d_Eab);
d_Eab_max = max(d_Eab);
d_Cab_mean = mean(abs(d_Cab));
d_Cab_max = max(abs(d_Cab));
figure
xlabel = 'a*';
ylabel = 'b*';
for i = 1:24
    plot([a_standard(i),a_test(i)],[b_standard(i),b_test(i)]);
    hold on;
    text(a_standard(i),b_standard(i),'o','color','g');
    hold on;
    text(a_test(i),b_test(i),'o','color','r');
    hold on;
end

hold off;
daspect([1,1,1]);

第四章 图形用户界面及实验结果

4.1 图形用户界面

模拟Imatest的colorcheck模块，进行色差处理实验。

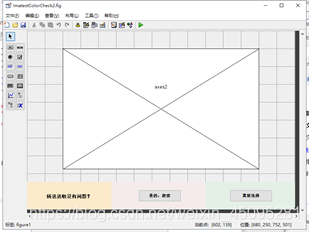

新建两个fig页面：ImatestColorCheck.fig、ImatestColorCheck2.fig

屏幕图样的回调函数为加载爱色丽色卡，ColorCheck则是进行色差处理：加载测试图片、第一次框选、打开ImatestColorCheck2.fig。

Axes2显示第一次框选后的图并进行第二次框选：对24个色块进行拖选、输入编号并进行sRGB、CIE Lab、Cab、△Cab、△Eab的计算。“是的，继续”的回调函数是显示色差并计算△Cab和△Eab的平均值和最大值。

4.2 图形用户界面操作流程及实验结果

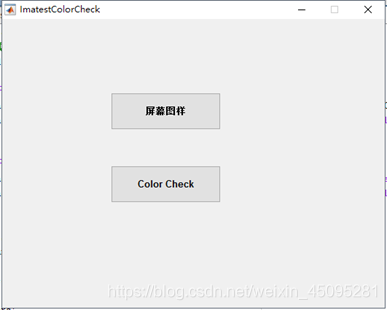

开始界面如下所示：

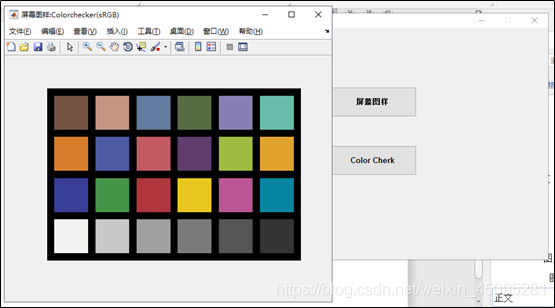

点击屏幕图样得到爱色丽色卡。

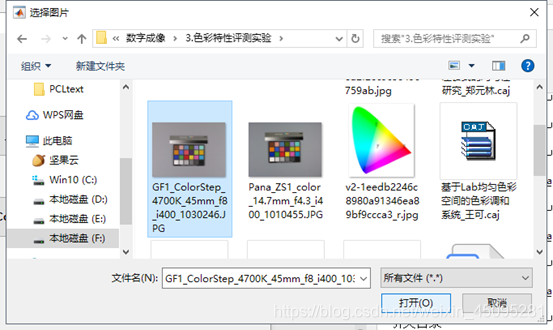

点击Color Check进行色差处理，首先导入测试图片，出现选择图片浏览框。

读取成功后出现读取成功提示框并显示图像，反之提示失败。

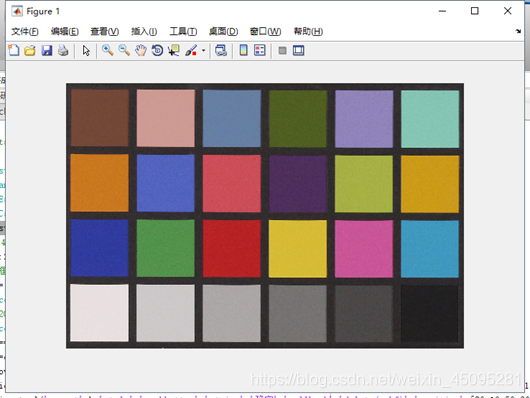

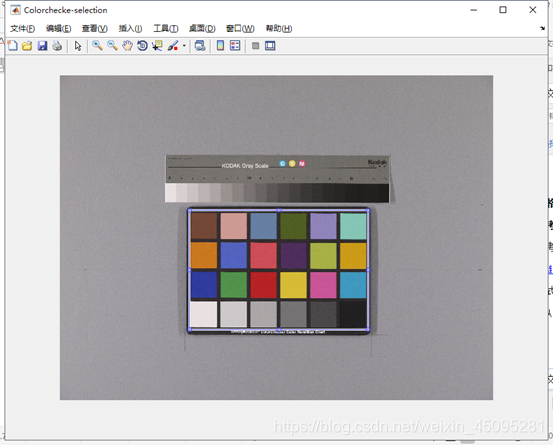

对读入的图像进行整体框选，双击得到框选后的图片：

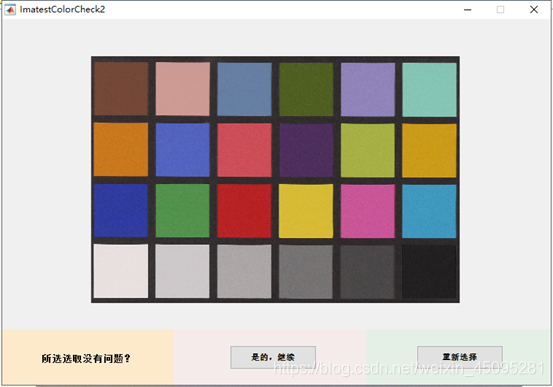

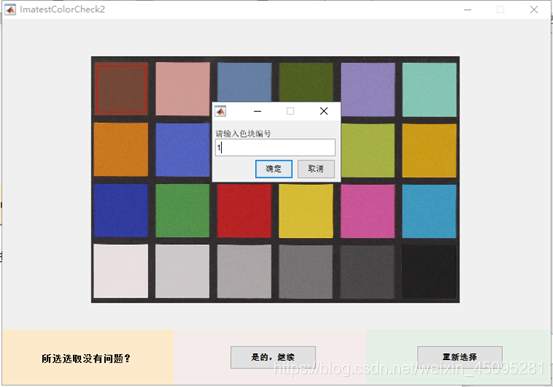

进行第二次框选，进入该页面后直接用鼠标手动拖选色块，并输入编号。

对24个色块拖选并输入编码，计算每个色块的sRGB和CIE Lab的值及完成对Cab、Eab的自动计算。

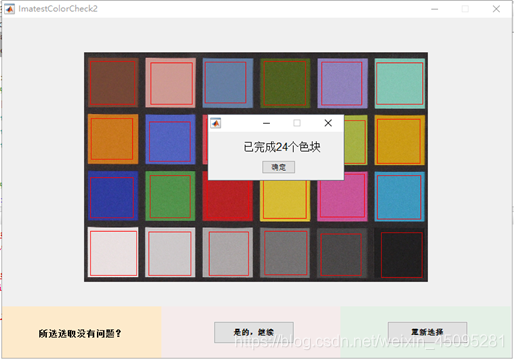

完成后如下图所示。

计算得到色差为：

序号	△Eab	△Cab
1	5.55143434864324	4.73406748967801
2	6.94565796095100	-3.93451489823245
3	5.69803843845297	-0.704309327814165
4	12.0551415565656	10.4625414092679
5	7.90863719490411	4.40144235915420
6	10.4578006379024	-9.26571932844358
7	11.5721667592339	-4.35644839495931
8	12.5572087734804	7.45005075054171
9	5.43307201560013	4.31230540273475
10	5.55490512919290	0.395183864825807
11	7.93701635743434	-6.32267735709571
12	13.5539202225103	-3.47158710088395
13	15.4631015946848	9.78415349125530
14	3.09505584044692	-2.56271077996743
15	10.4681895310704	8.18254913143394
16	16.4556837862032	-13.1433642150267
17	3.37089097077980	2.44642530172536
18	16.2333430815614	-9.54014768002860
19	7.59842052815809	1.75832540409464
20	2.53211832226216	1.12136825330515
21	3.46078587882271	1.14717730278684
22	2.75871624261633	0.787104610254210
23	5.34602729596054	-0.154927353098391
24	8.08200634373610	-0.100256065415188

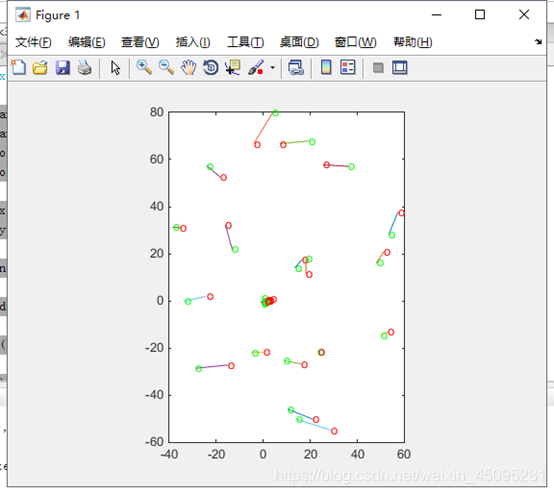

点击确定，关闭提示框，点击“是的，继续”显示色差图。绿色圆圈代表理想值，红色圆圈代表测试值。

这里可以在sRGB的背景图上显示色差，我没有弄……
△Cab_mean =4.605806553000977
△Cab_max = 13.143364215026693
△Eab_mean = 8.337055783798895
△Eab_max = 16.455683786203150
△Cab<0时，测试色比标准色色彩饱和度低；△Cab>0时，测试色比标准色色彩饱和度高。总体来看测试色饱和度较低。△Eab是Lab空间下的标准偏差。
