LLVM入门教学——Code Coverage插桩

1、简介

• LLVM的Code Coverage工具集提供了一系列工具和库，帮助开发者收集和分析代码覆盖率数据，从而评估测试的有效性和代码的执行情况。
• LLVM的Code Coverage工具集包括以下主要组件：
  • Clang编译器：用于编译源代码并生成覆盖率信息。
  • LLVM覆盖率工具：如llvm-profdata和llvm-cov，用于处理和报告覆盖率数据。

2、使用

• 安装Clang和LLVM工具链。

  • sudo apt-get install clang llvm

• 准备一个test.c文件，计算该程序运行时的覆盖率。

  • #include <stdio.h>

    int main(int argc, char *argv[])
    {
        int a, b;
        char op;
        int result;
        scanf("%d%c%d", &a, &op, &b);
        switch (op) {
            case '+':
                result = a + b;
                break;
            case '-':
                result = a - b;
                break;
            case '*':
                result = a * b;
                break;
            case '/':
                result = a / b;
                break;
            default:
                return 1;
        }
        printf("%d\n", result);
        return 0;
    }

• 编译带插桩的代码。

  • clang -fprofile-instr-generate -fcoverage-mapping test.c -o test

  •

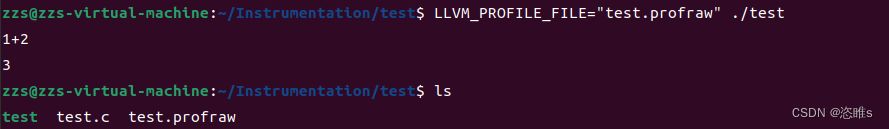

• 运行编译后的程序以生成覆盖率数据文件。

  • LLVM_PROFILE_FILE="test.profraw" ./test

  • 使用环境变量LLVM_PROFILE_FILE指定输出的覆盖率数据文件名为test.profraw。
  •
• 合并生成的覆盖率数据文件。

  • llvm-profdata merge -sparse test.profraw -o test.profdata

  •

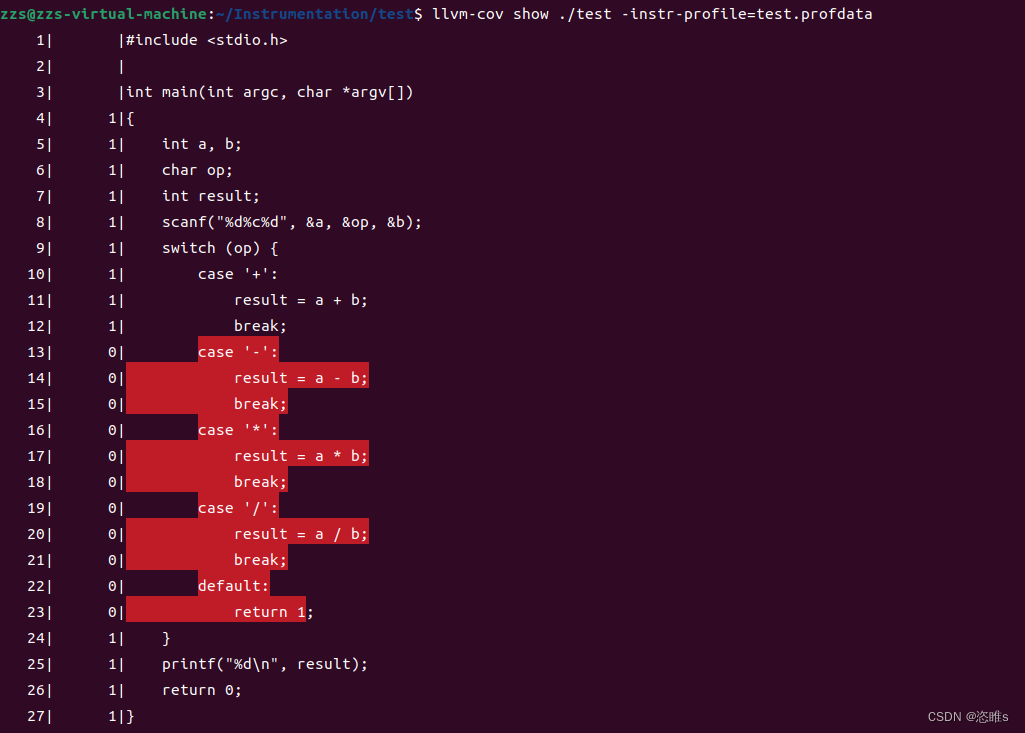

• 生成并查看执行情况。

  • llvm-cov show ./test -instr-profile=test.profdata

  •
  • 【注】红色的代表没有执行的代码。

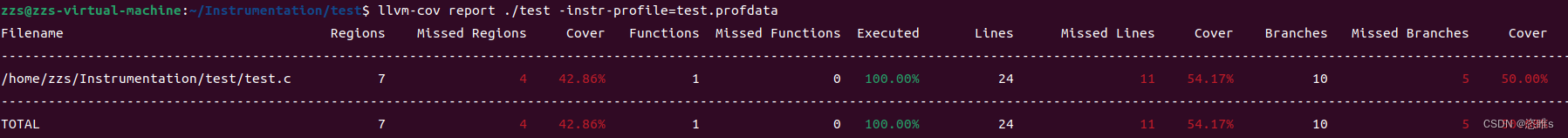

• 查看覆盖率报告。

  • llvm-cov report ./test -instr-profile=test.profdata

  •
  • Regions：代码区域的总数。
  • Missed Regions：未覆盖的代码区域数量。
  • Cover：代码区域的覆盖百分比。
  • Functions：函数的总数。
  • Missed Functions：未覆盖的函数数量。
  • Executed：函数的覆盖百分比。
  • Lines：代码行的总数。
  • Missed Lines：未覆盖的代码行数量。
  • Cover：代码行的覆盖百分比。
  • Branches：分支的总数
  • Missed Branches：未覆盖的分支数量。
  • Cover：分支的覆盖百分比。

3、执行多次的代码覆盖率

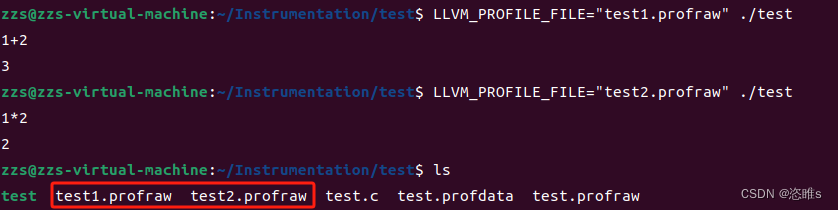

• 第一次运行：

  • LLVM_PROFILE_FILE="test1.profraw" ./test

• 第二次运行：

  • LLVM_PROFILE_FILE="test2.profraw" ./test

  •
• 合并生成的覆盖率数据文件。

  • lvm-profdata merge -sparse test1.profraw test2.profraw -o test.profdata

  •

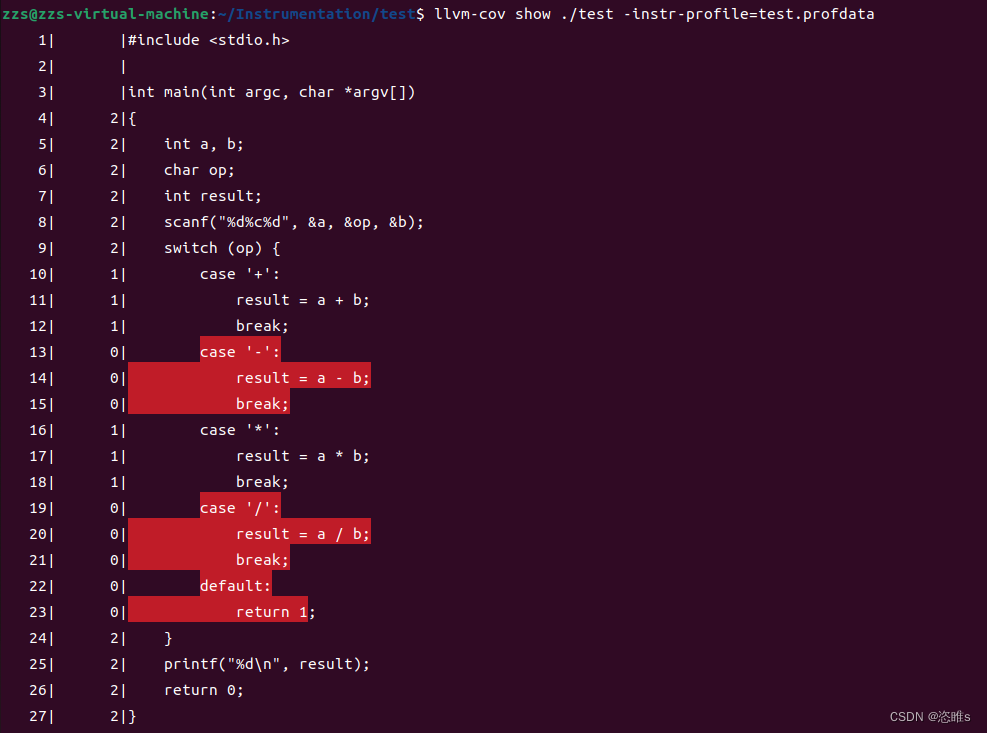

• 生成并查看执行情况。

  • llvm-cov show ./test -instr-profile=test.profdata

  •
• 查看覆盖率报告。

  • llvm-cov report ./test -instr-profile=test.profdata

  •
