CAN简介
CAN协议，全称为Controller Area Network（控制器局域网络），是一种广泛应用的串行通信协议，CAN协议是一种基于差分信号（两根线：抗干扰的能力好）的异步串行通信协议，采用双绞线作为传输介质，具有高性能、高可靠性和独特的设计特点。
IIC、SPI、串口都不是利用的差分信号的通信协议。传输距离都小于40米。
分类：（按传输速率和距离）
- 低速CAN（ISO11519）通信速率 10~125Kbps，总线长度可达 1000 米。
- 高速CAN（ISO11898）通信速率 125Kbps~1Mbps，总线长度 ≤40 米。
特点：（高可靠性）
- 多主控制：支持多主方式，即任何一个节点都可以在总线上发送数据，其他节点根据需要进行接收。当两个以上的节点同时开始发送数据时，会根据标识符（ID）决定优先级（仲裁）。
| 串口 | 1对1 |
| IIC | 主要： 1主1从，1主多从； 多主多从（这里不好用） |
| SPI | 1主1从；1主多从 |
- 系统柔软性：与总线相连的单元没有类似于“地址”的信息，因此在总线上增加单元时，连接在总线上的其他单元的软硬件及应用层都不需要改变。
- 通信速度快、距离远：数据传输速率较高，标准速率为125kbps，扩展速率可达1Mbps，且通信距离远，最远可达10KM（速率低于5Kbps）。
- 错误检测与恢复：具有错误检测、错误通知和错误恢复功能，能够确保数据传输的可靠性。
当节点接收到数据的时候，其他节点会进行检测，如果发现错误的数据，会进行销毁。
- 故障封闭功能：能够判断出错误的类型，并将引起故障的单元从总线上隔离出去。
应用领域：
CAN协议因其高效、可靠的特点，被广泛应用于多个领域：
汽车领域：用于实现车辆中各个控制单元（ECU）之间的通信，如发动机控制、车身控制、传动系统控制等。
工业自动化：用于机器人、物流设备、生产线等各种设备之间的通信与控制。
航空航天：用于飞机中的各种子系统之间的数据通信，如飞行控制系统、引擎控制系统、仪表盘、通信系统等。
船舶领域：用于实现船舶各种设备的可靠通信，包括远程控制、安全监测、航程分析、巡回检测等系统。
智能家居：连接各种智能设备，如照明设备、空调系统、安防系统等，实现设备的互联互通。
智能医疗：连接医疗设备，如监护仪、呼吸机等，实现设备间的快速通信。
CAN的 物理层 介绍
CAN网络通常由CAN控制器、CAN收发器、双绞线 和 终端电阻 组成。
- CAN控制器：负责处理数据的收发和协议转换。
- CAN收发器：负责将控制器的数字信号转换为差分信号进行传输，同时也负责将总线上的差分信号转换为数字信号供控制器处理。
- 终端电阻 ：在高速CAN总线的两端分别连接一个电阻，称为终端电阻。终端电阻的主要作用：是匹配总线阻抗，提高信号质量，减少回波反射。一般来说，终端电阻的阻值为120Ω。

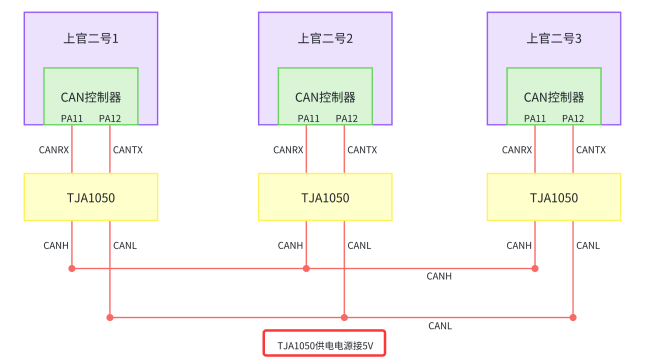

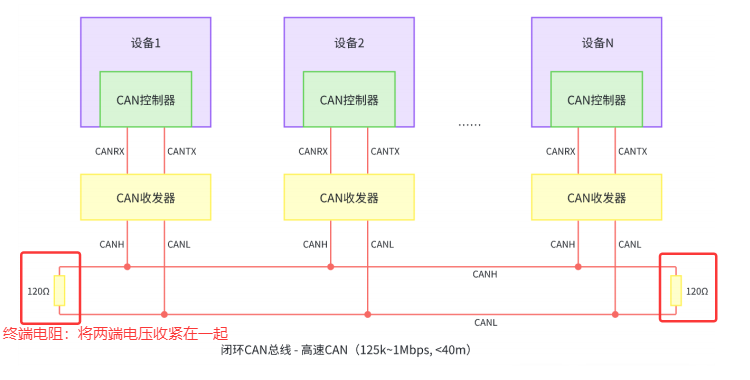

总线拓扑图
闭环CAN总线—高速CAN协议：
高速CAN拓扑图说明:
硬件接线:
- 所有的CAN节点都连接在CAN总线上，每个节点都有CAN控制器，通过CANRX,CANTX与CAN收发器进行连接，CAN收发器通过CANH和CANL连接到总线上。CAN总线有两根线，所有的CAN接到这2根线上。
开发板（CAN控制器）

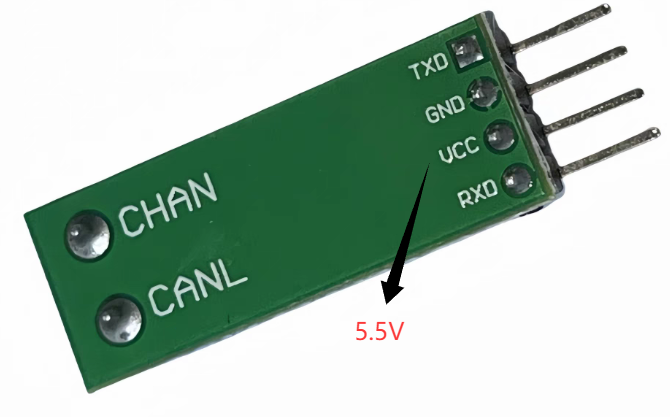

CAN收发器 PA(CAN_TX) CAN_TX PA(CAN_RX) CAN_RX 5.5V VCC GND GND
CAN收发器 CAN总线 CANH CANH CANL CANL

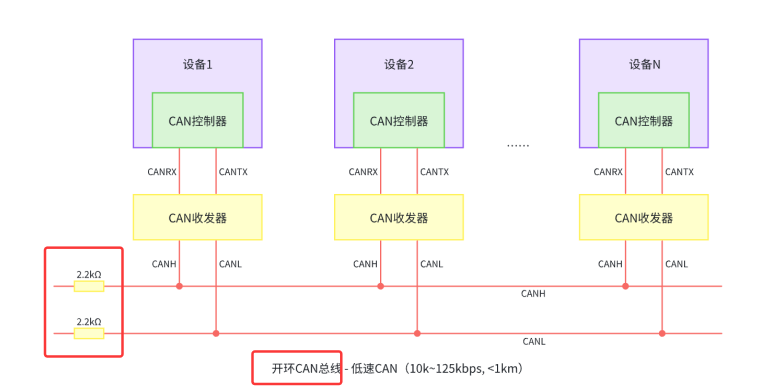

开环CAN总线-低速CAN总线 ：
电平标准
CAN使用差分信号进行数据传输，根据 CAN_H 和 CAN_L 上的 电位差 来判断 总线电平。
高速CAN：
- 显性电平表示逻辑 0 ，通常 CAN_H 和 CAN_L 有 2V 的压差；
- 隐性电平表示逻辑 1 ，通常 CAN_H 和 CAN_L 有 0V 的压差。
低速CAN:
- 显性电平表示逻辑 0 ，通常 CAN_H 和 CAN_L 有 3V 的压差；
- 隐性电平表示逻辑 1 ，通常 CAN_H 和 CAN_L 有-1.5 的压差。
- 显性电平在通信中具有优先权，能够覆盖隐性电平，确保数据的正确传输。
- 隐性电平则作为总线的空闲或监听状态存在，等待有节点发送数据。

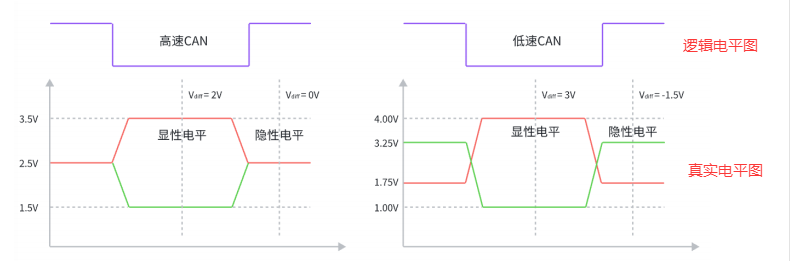

电平图：
CAN控制器与收发器
CAN的控制器在后续会详细的讲：这节主要讲CAN的收发器

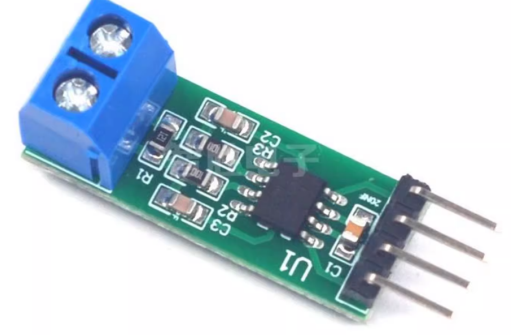

高速CAN的收发器：（本章主要讲这个）
|
|

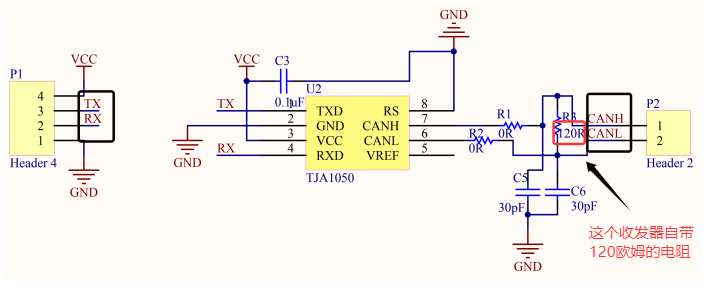

原理图：
到这里可以完成：通过CAN总线发送010101的信号，组成各种数据帧，进行数据的传输，发送给其他的设备。
CAN 协议层 介绍
定义：CAN帧：前面介绍 通过CAN总线的差分信号 发送0和1，有一坨的010101组成的数据包，这就是数据帧。
CAN帧 种类介绍
- 数据帧（Data Frame）：数据帧是CAN总线上用于传输用户数据的帧，包括必要的帧头、标识符、控制位、数据长度代码、数据域、CRC校验码 和 应答域等部分，是CAN通信中最基本和最重要的帧类型。
- 遥控帧（Remote Frame）：遥控帧用于向总线上的其他节点请求发送具有相同标识符的数据帧，它没有数据域，仅通过标识符来指定所需的数据。遥控帧的帧结构与数据帧相似，但缺少数据部分。
- 错误帧（Error Frame）：当CAN总线上的任何节点检测到通信错误时，会发送错误帧来通知其他节点。错误帧包含错误标志和错误界定符，用于指示错误的存在和类型。
- 过载帧（Overload Frame）：过载帧用于在连续的数据帧或远程帧之间提供额外的延时，以指示接收节点尚未准备好接收下一个帧。当接收节点因内部条件限制而无法立即接收数据时，会发送过载帧来请求发送节点暂停发送。
- 帧间隔（Interframe Space）：帧间隔用于隔离 数据帧 与前面的帧，确保它们之间的时间间隔足够长，以避免总线上的冲突和数据丢失。帧间隔包括连续三个隐性位（间隔段）和可能存在的空闲段，用于将数据帧或远程帧与前面的帧分隔开来。

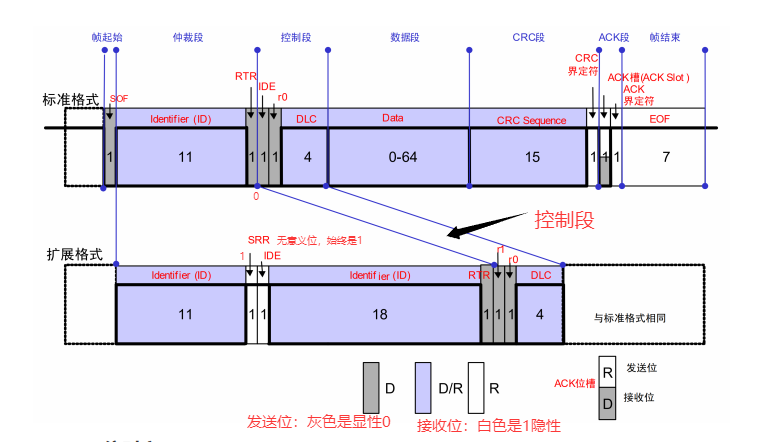

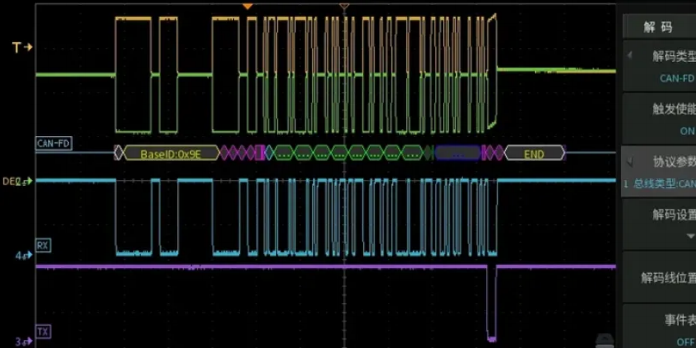

*CAN数据帧介绍
数据帧由7段组成。数据帧又分为标准帧(CAN2.0A)和扩展帧(CAN2.0B)，主要体现在仲裁段和控制段。
| 帧头（起始帧） |
功能
：表示数据帧的开始。
特点
：由一个显性位（0）（
Dominant Bit
）构成，此时
CAN_H
为高电平（如
3.5V
），
CAN_L
为低电平（如1.5V
），二者之间的电位差形成信号。
|
|
仲裁段（Arbitration Field）
|
功能
：确定发送优先级，并包含 标识符（
Identifier
）用于 唯一标识 发送者和接收者之间的通信关系。
组成：
|
|
控制段（Control Field）
| 组成：包含IDE位、r0 和 数据长度代码（DLC），用于定义数据帧中数据域的长度。 功能：
|
|
数据段（Data Field）
|
功能
：包含要传输的数据，是数据帧的主体部分。
特点
：数据域的长度可以根据
DLC
字段的值从
0 到 8
个字节不等，数据从最高位（
MSB
）开始传输。
|
|
CRC段（CRC Field
）：
|
功能
：用于检测数据帧的传输错误。
特点
：
|
|
应答段（ACK Field）
|
功能
：
用来
确认数据帧的正常接收。
组成
：由
ACK槽（ACK Slot）
和
ACK界定符
两个位构成。当接收节点成功解析了数据帧并确认无误后，会在ACK
槽中发送一个显性位作为应答信号。
|
|
帧结束（Frame End）
|
功能
：表示数据帧的结束。
特点
：由
7
个连续的隐性位（1）构成，标志着数据帧的传输完成。
|

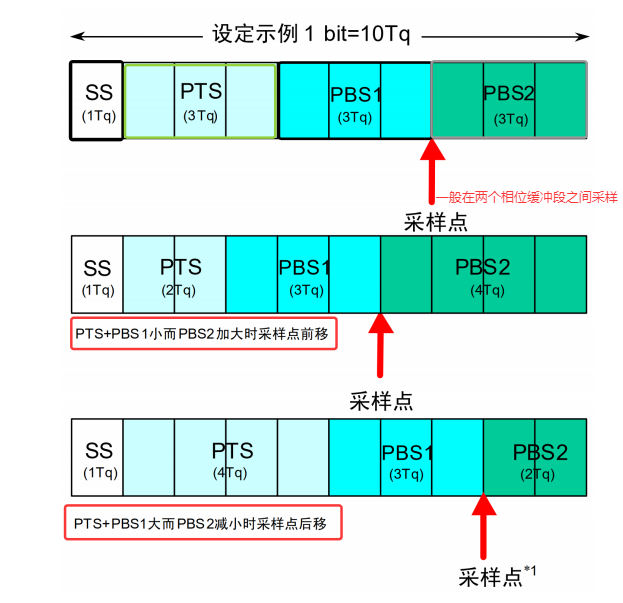

CAN 位时序
由于CAN总线不能像人眼一样可以直观的判断电位。只能通过固定的采样时间来获取此刻的电平。为实现这一操作：CAN总线以“位同步”机制，实现对电平的正确采样。
所谓采样点是读取总线电平，并将读到的电平作为位值的点。位置在 PBS1 结束处。
通常将每一位的数据分成四段：同步段(SS)、传播时间段(PTS)、 相位缓冲段1(PBS1)和相位缓冲段2(PBS2)，每段又由多个位时序Tq（时间单位，1Tq = 5us，这个值可以自己设置）组成。
CAN总线通过 时钟同步机制 来确保 各个节点在通信过程中保持同步。时钟同步机制包括硬同步和再同步两种：
-

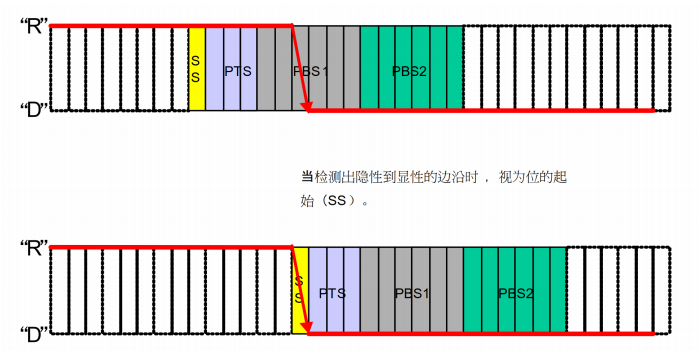

硬同步： 硬同步 只在帧的起始位（SOF）处进行 。 当接收节点检测到帧起始位的下降沿时，会将其与自身的位时间进行对齐，从而实现同步。

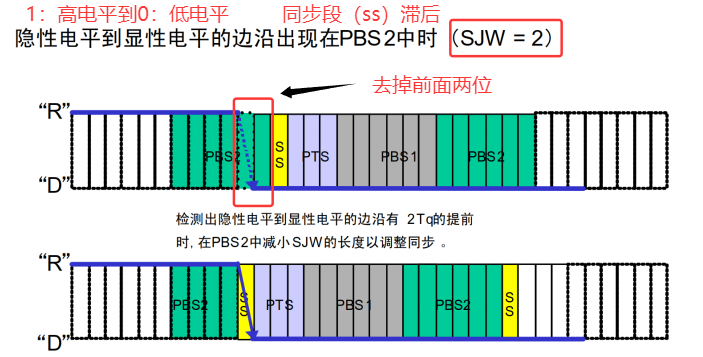

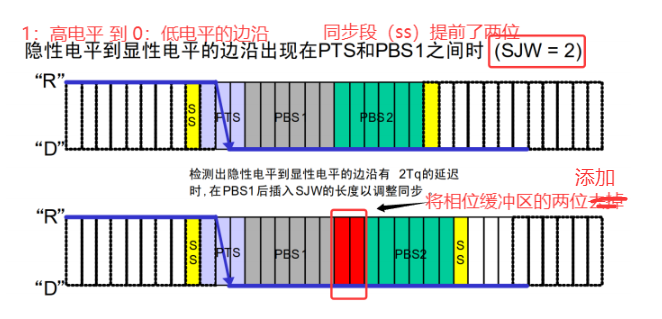

- 再同步
- 再同步在帧的后续数据位中进行。
- 如果接收节点检测到数据位的跳变沿不在自身的同步段内，则会通过延长或缩短相位缓冲段的时间来调整自身的位时间，以重新获得同步。
- 再同步时，PBS1和PBS2中增加或者减少的时间被称为“ 再同步补偿宽度（SJW）”，其范围：1~4Tq。
情况1：
情况2：

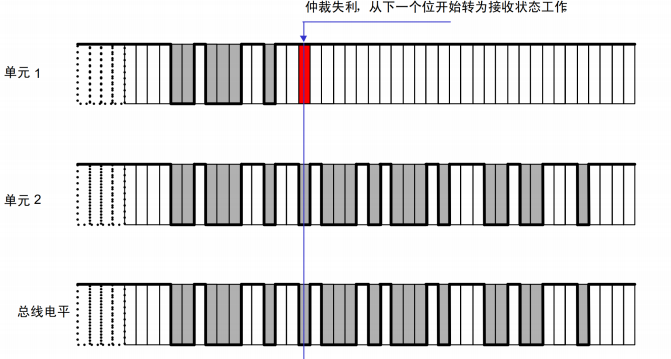

CAN仲裁机制
- CAN总线处于空闲状态，最先开始发送消息的单元获得发送权。
- 多个单元同时开始发送时，从仲裁段(报文ID)的第一位开始进行仲裁。仲裁原理如下：
| 标识符优先级： |
|
| 逐位仲裁： |
|
| 显性电平优先： | 在CAN总线上，显性电平（逻辑0）的优先级 高于隐性电平（逻辑1）。因此，在仲裁过程中，如果某个节点发送的是隐性电平，但检测到总线上存在显性电平，那么该节点就会知道有更高优先级的消息正在发送，并主动停止发送。 |
一旦仲裁结束，优先级最高的节点将获得总线控制权并开始传输数据。其他节点则成为接收节点并监听总线上的数据，并会自动检测总线空闲，在第一时间再次尝试发送。
STM32 CAN控制器 介绍
CAN控制器介绍
STM32的bxCAN（参考手册中22章详细介绍），即基本扩展CAN（Basic Extend CAN），是STM32微控制器系列中集成的CAN控制器模块。
|
协议支持
|
支持
CAN
协议
2.0A（只能识别标准的数据帧）
和
2.0B（既能识别标准数据帧又能识别扩展的数据帧）
的主动模式
|
|
高波特率
|
波特率（两个节点的波特率相同才能进行通信）最高可达
1
兆位
/
秒。
|
|
时间触发通信
| 支持时间触发通信功能，CAN的硬件内部定时器可以在TX/RX的帧起始位的采样点位置生成时间戳。 |
|
发送功能
|
|
|
接收功能
|
|
CAN控制器的模式

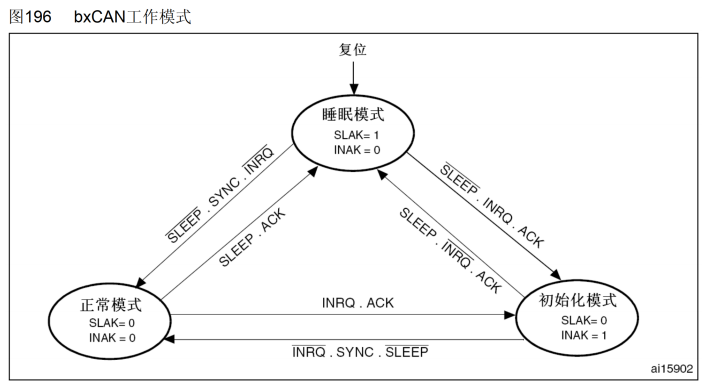

工作模式：
CAN控制器的工作模式有三种：初始化模式、正常模式和睡眠模式。
|
睡眠模式
|
在睡眠模式下，
CAN
控制器的时钟停止，以降低功耗。但
软件仍然可以访问邮箱寄存器
。
|
|
初始化模式
|
在初始化模式下，禁止 报文的接收和发送，并且
CANTX
引脚 输出隐性位（高电平）。此时，可以对CAN
控制器的相关
寄存器
进行配置，如位时间特性（
CAN_BTR
）和控制（
CAN_MCR
）等。
|
|
正常模式
|
作为总线的正常节点，可以向总线发送或接收数据。
|

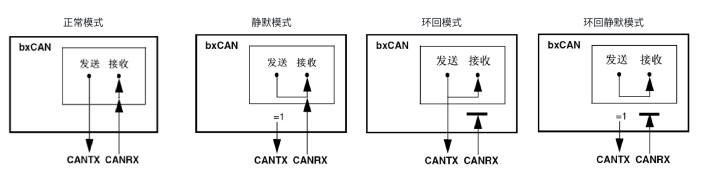

测试模式:
CAN控制器的测试模式有三种：静默模式、环回模式和环回静默模式，主要用于特定的测试或调试目的，以确保CAN控制器的功能正常。
|
静默模式
|
特点
：
应用场景：
|
|
环回模式
|
特点
：
应用场景
：
|
|
环回静默模式
|
特点
：
应用场景
：
|

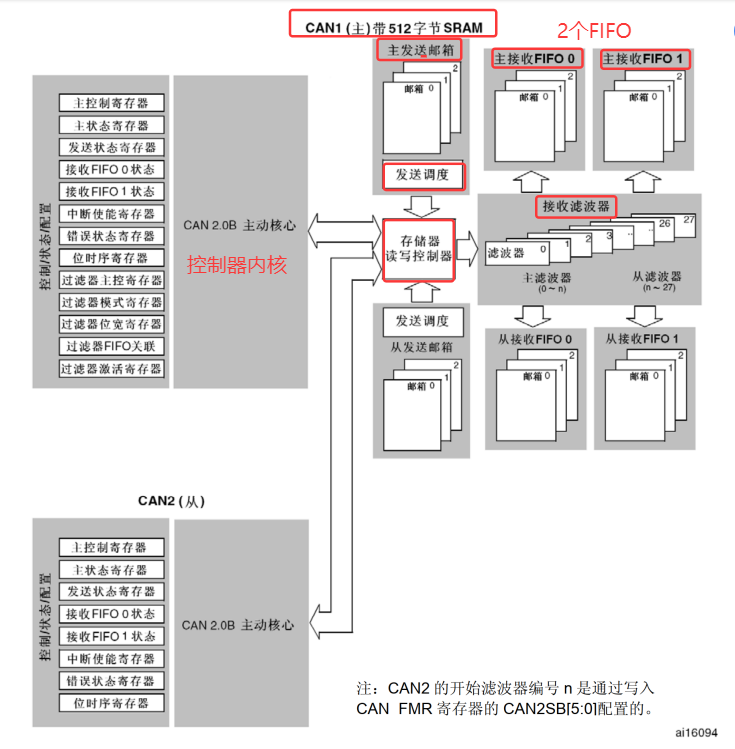

CAN控制器的框图
|
CAN
控制内核
|
包含各种控制
/
状态
/
配置寄存器，用于配置
CAN
控制器的模式、波特率等参数。
|
|
发送邮箱（
Transmit Mailbox
）
|
用来缓存待发送的
CAN
报文。
STM32
等微控制器通常具有多个发送邮箱
（如
3
个），以支持同时缓存多个报文。
|
|
接收
FIFO
（
First In First Out
）
|
缓存接收到的
有效CAN
报文。
CAN
控制器通常具有多个接收
FIFO
（如
2
个），以提高接收效率。
|
|
接收过滤器（
Receive Filter
）
|
筛选接收到的
CAN
报文，只将符合特定条件的报文保存到接收
FIFO
中。这
有助于减少
CPU
的处理负担，提高系统的响应速度。
|

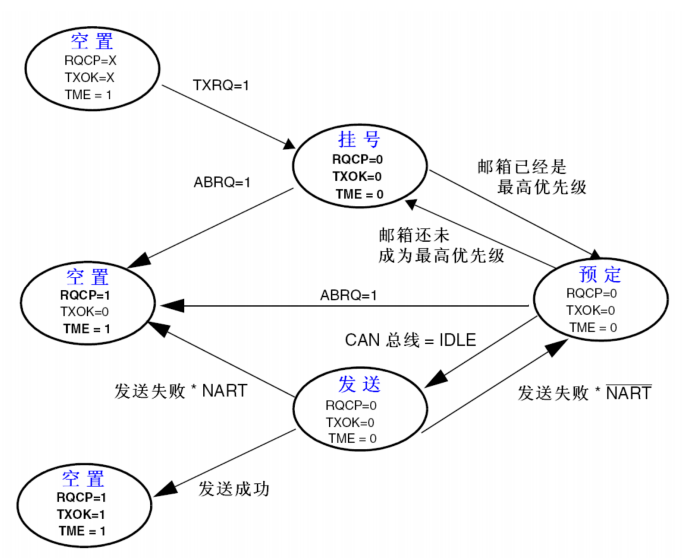

- 发送处理过程
说明：邮箱不用时处于空置的状态，当缓存待发送的报文时，邮箱处于挂号状态，两个邮箱会进行优先级的排序，若此时邮箱处于最高优先级，进入预定状态。等待CAN总线处于空闲状态，进行发送报文。发送成功或失败，邮箱都会再次处于空置状态。

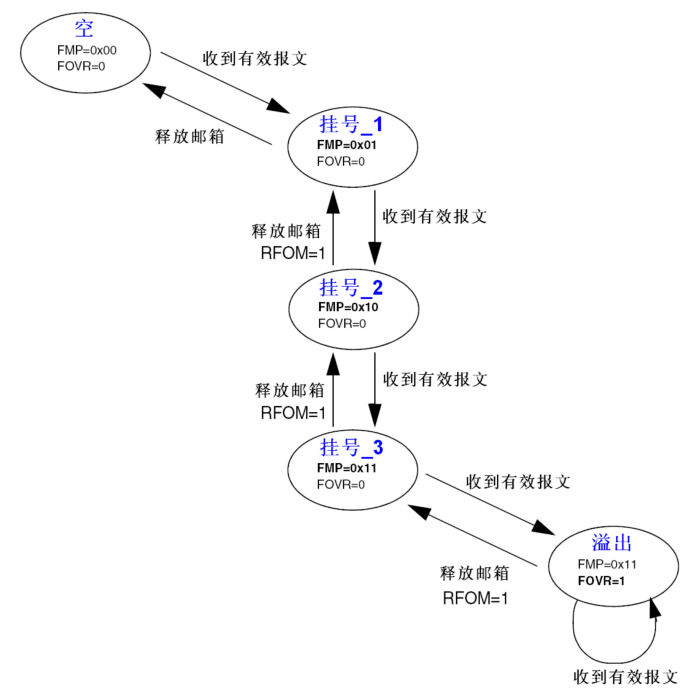

- 接收处理过程
说明：1个FIFO可以接收3个邮箱，收到1个有效报文时，进入挂号1的状态，在接收到1个时进入挂号2，再次接收到1个时进入挂号3状态，如果这是再有有效报文时，会溢出。当释放邮箱会先进来的最后释放，依次释放邮箱。
有效报文 指的是（数据帧直到 EOF 段的最后一位都没有错误），且通过过滤器组对标识符过滤。
- 接收过滤器
当总线上报文数据量很大时，总线上的设备会频繁获取报文，占用CPU。过滤器的存在，选择性接收有效报文，减轻系统负担。
STM32的CAN控制器支持配置过滤器组，每个过滤器组包含2个 32位 的寄存器CAN_FxR1和CAN_FxR2，用于存储要筛选的ID或掩码。对于STM32F103C8T6，如果只有一个CAN控制器，则可以配置14个过滤器组，对应的编号为0到13。

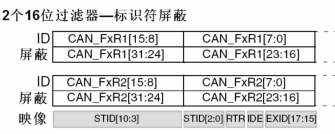

分类：
| 模式\位宽 | 16位（标准帧） | 32位（扩展帧） |
|
屏蔽位模式
|
|
|
|
标识符列表模式
|
|
|

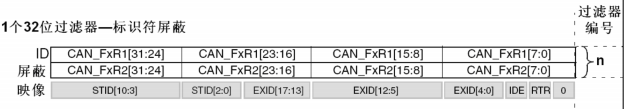

屏蔽位模式：可以选择出一组符合条件的报文，寄存器内容功能相当于是否符合条件。

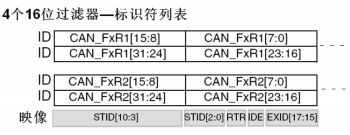

标识符列表模式：可以选择出几个特定ID的报文。寄存器内容功能就是标识符本身。

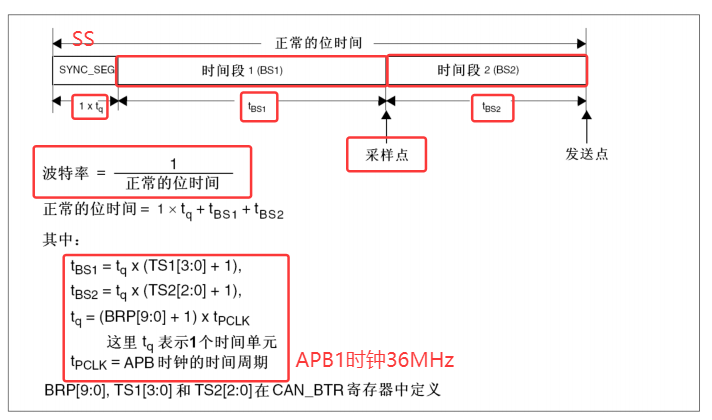

CAN控制器 位时序
举例：
- 设TS1=8、TS2=7、BRP=3，波特率 = 36000 / [( 9 + 8 + 1 ) * 4] = 500Kbps。
- 注意：通信双方波特率需要一致才能通信成功。
- 波特率的定义： 是通信系统中用于衡量信号传输速率的参数。单位时间内传输的符号（Symbol）数量，单位为波特（Baud，Bd）。例如，波特率为9600 Bd表示每秒传输9600个符号。
符号与比特的区别：
符号（Symbol）：通信中可能代表一个或多个比特，具体取决于调制方式（如2-FSK、QPSK、16-QAM等）。
比特率（Bit Rate）：每秒传输的比特数（bps），与波特率的关系为：
- 比特率=波特率×每符号携带的比特数比特率=波特率×每符号携带的比特数
CAN控制器 寄存器 的介绍

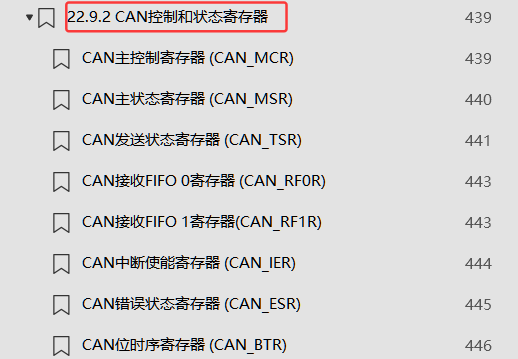

CAN控制和状态寄存器

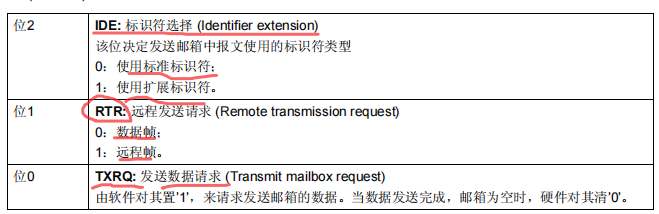

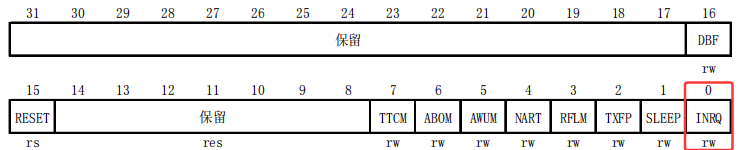

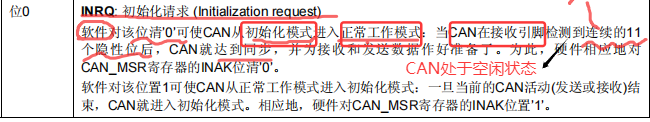

- CAN主控制寄存器 (CAN_MCR)

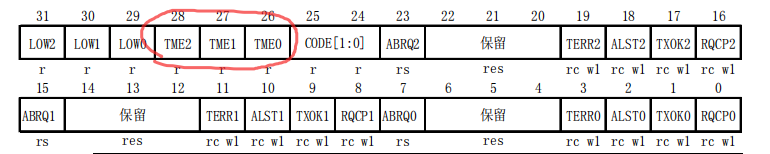

- CAN发送状态寄存器 (CAN_TSR)

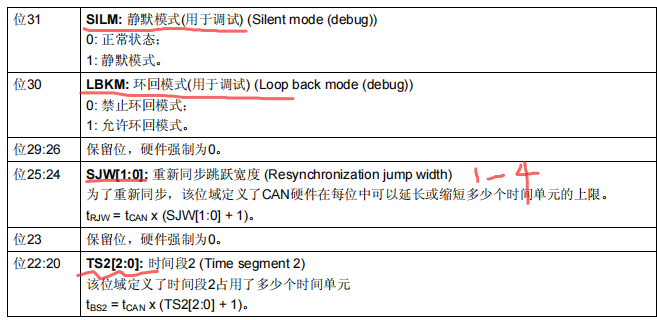

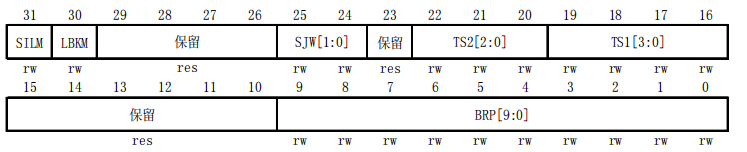

- CAN位时序寄存器 (CAN_BTR)

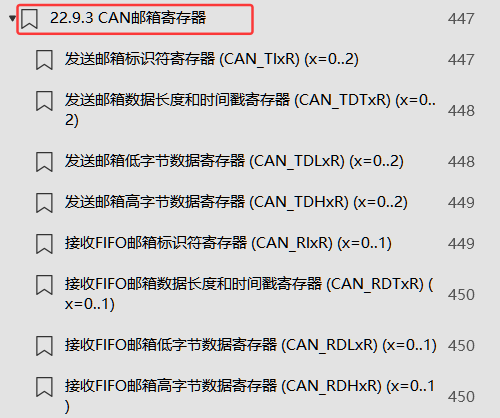

CAN邮箱寄存器

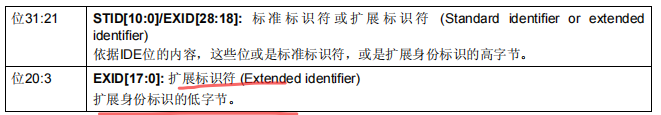

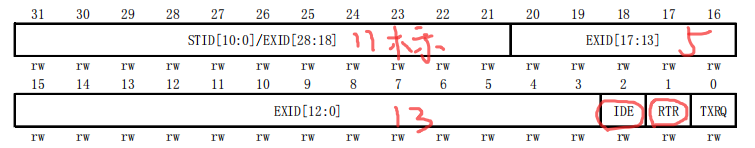

- 发送邮箱标识符寄存器 (CAN_TIxR) (x=0..2)

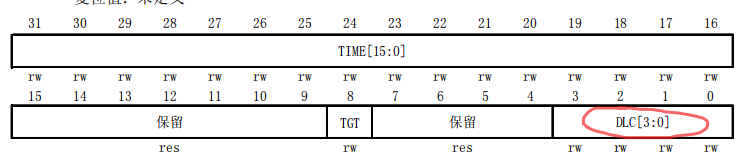

- 发送邮箱数据长度和时间戳寄存器 (CAN_TDTxR) (x=0..2)
- 发送邮箱低字节数据寄存器 (CAN_TDLxR) (x=0..2)
三个邮箱：报文包含0到8个字节数据，且从字节0开始。

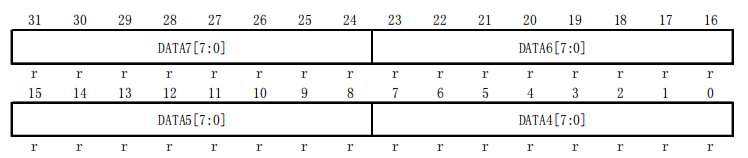

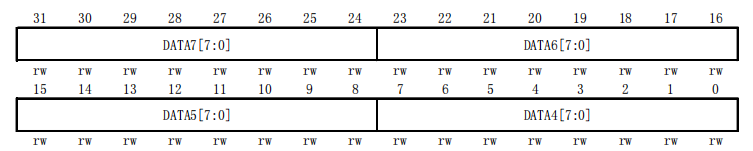

- 发送邮箱高字节数据寄存器 (CAN_TDHxR) (x=0..2)

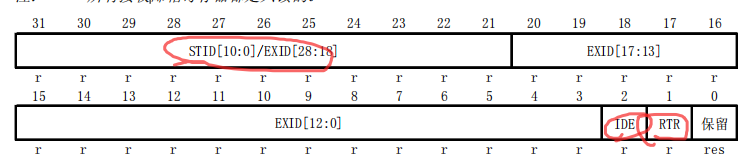

- 接收FIFO邮箱标识符寄存器 (CAN_RIxR) (x=0..1)

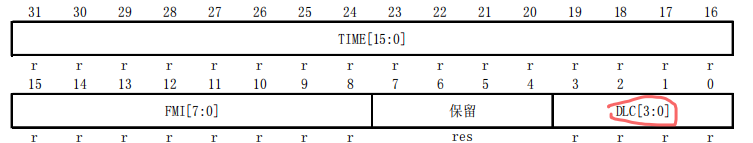

- 接收FIFO邮箱数据长度和时间戳寄存器 (CAN_RDTxR) (x=0..1)
- 接收FIFO邮箱低字节数据寄存器 (CAN_RDLxR) (x=0..1)
- 接收FIFO邮箱高字节数据寄存器 (CAN_RDHxR) (x=0..1)

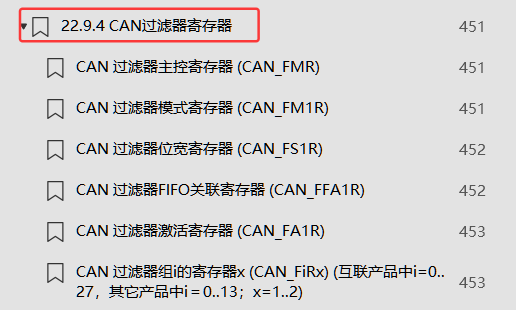

CAN过滤器寄存器

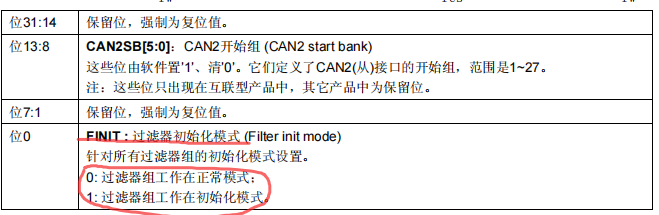

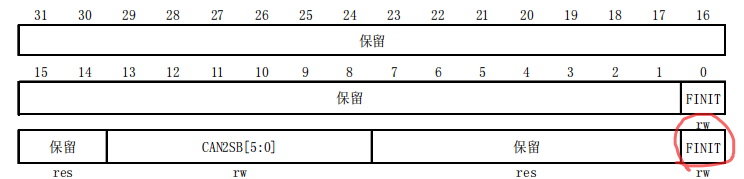

- CAN 过滤器 主控寄存器 (CAN_FMR)

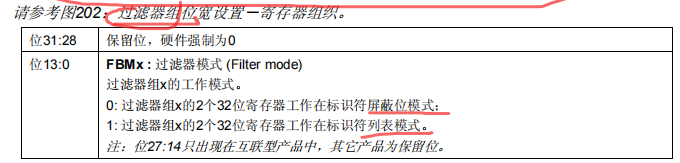

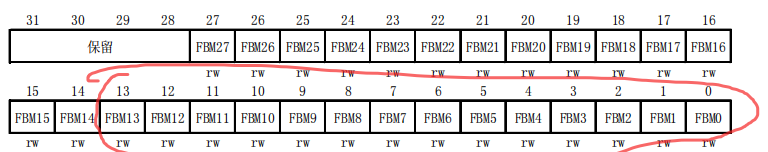

- CAN 过滤器模式寄存器 (CAN_FM1R)

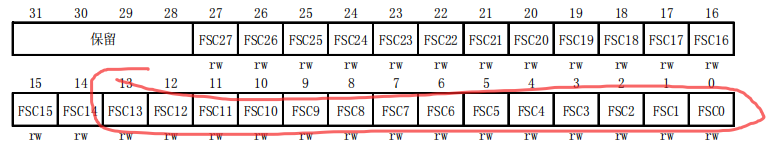

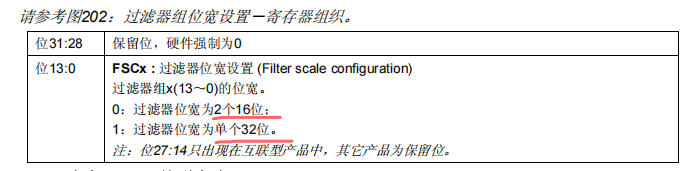

- CAN 过滤器位宽寄存器 (CAN_FS1R)

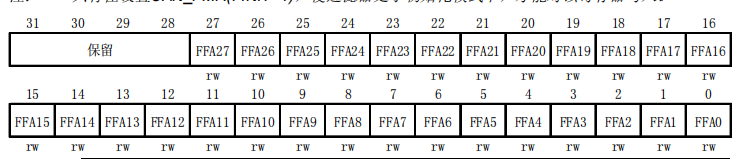

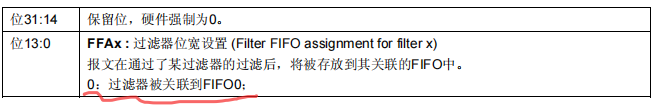

- CAN 过滤器FIFO关联寄存器 (CAN_FFA1R)

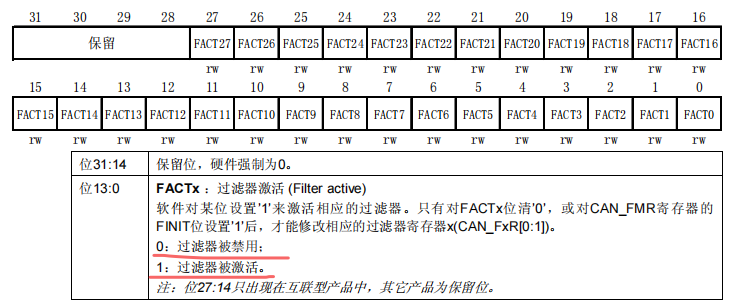

- CAN 过滤器激活寄存器 (CAN_FA1R)

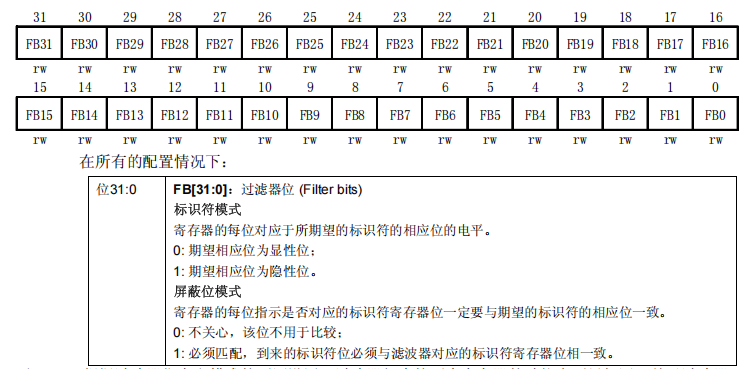

- CAN 过滤器组i的寄存器x (CAN_FiRx) (互联产品中i=0..27，其它产品中i＝0..13；x=1..2)
- 在互联型产品中共有28组过滤器：i=0..27；在其它产品中共有14组过滤器：i=0..13。每组过滤器由2个32位的寄存器，CAN_FiR[2:1]组成。
- 只有在CAN_FAxR寄存器相应的FACTx位清’0’，或CAN_FMR寄存器的FINIT位为’1’时，才能修改相应的过滤器寄存器。
CAN 库函数 和 驱动流程

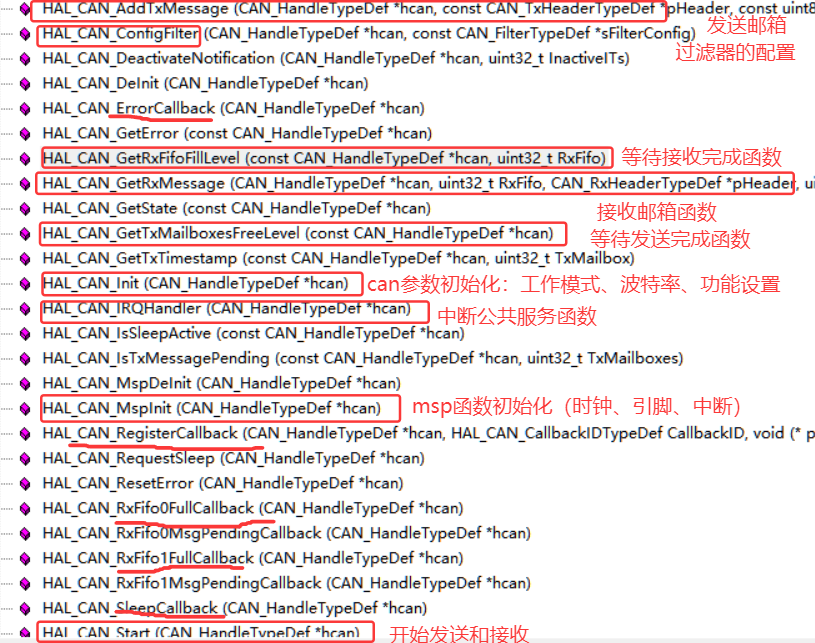

- 常用库函数

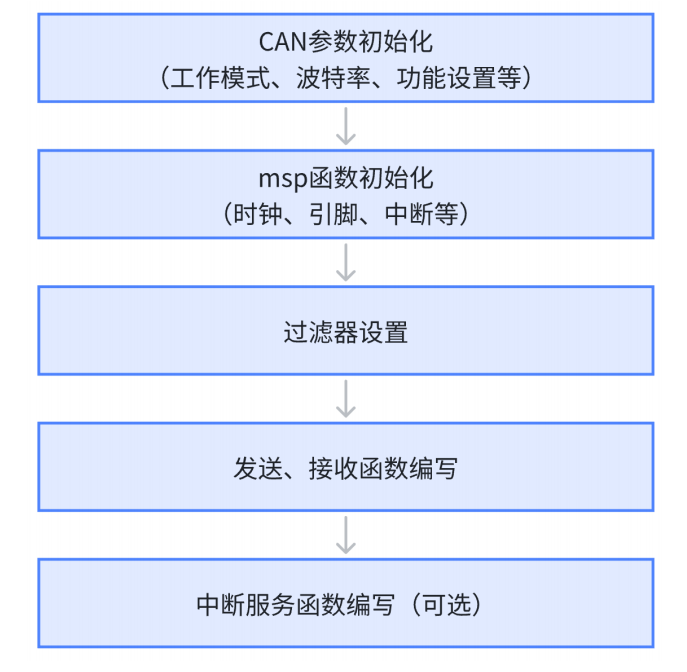

- 驱动流程
小实验：CAN收发实验
实验目的：
- 使用 回环模式 实现自发自收；
- 两个CAN设备实现收发。
硬件清单：TJA1050、开发板、ST-Link、USB转TTL
硬件接线
在stm32F103C8T6开发板上：CAN_TX和CAN_RX的GPIO口
文件代码
- can.c文件代码
#include "can.h"
#include "stdio.h"
CAN_HandleTypeDef can_handle = {0};
void can_init(void){
can_handle.Instance =CAN1;
//CAN的工作模式和位时序（波特率）的配置
can_handle.Init.Mode = CAN_MODE_LOOPBACK; //工作模式(静默、回环、静默回环):回环模式
can_handle.Init.Prescaler = 4; //配置波特率500bps 的 BRP[9:0] + 1
can_handle.Init.TimeSeg1 = CAN_BS1_9TQ; //配置波特率500bps 的 TS1[3:0] + 1
can_handle.Init.TimeSeg2 = CAN_BS2_8TQ; //配置波特率500bps 的 TS2[2:0] + 1

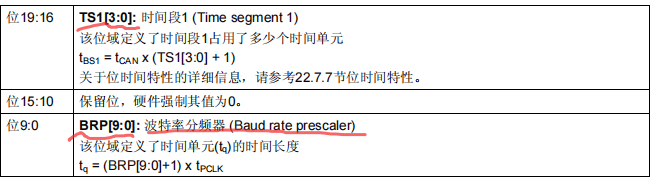

//上述 BRP[9:0] TS1[3:0] TS2[2:0] 在CAN_BTR寄存器中定义。tq = ([BRP[9:0]+1])*Tpclk(CAN时钟挂载在APB1总线上36MHz)
can_handle.Init.SyncJumpWidth = CAN_SJW_2TQ; //配置再同步补偿宽度 SJW
//其他工作模式的配置
can_handle.Init.AutoBusOff =DISABLE; //禁止自动离线管理
can_handle.Init.AutoRetransmission =DISABLE; //禁止自动重发
can_handle.Init.AutoWakeUp =DISABLE; //禁止自动唤醒
can_handle.Init.ReceiveFifoLocked =DISABLE; //禁止接受FIFO锁定
can_handle.Init.TimeTriggeredMode =DISABLE; //禁止时间触发通信模式
can_handle.Init.TransmitFifoPriority =DISABLE; //禁止发送FIFO优先级
HAL_CAN_Init(&can_handle);
//配置过滤器
CAN_FilterTypeDef can_configfilter = {0};
can_configfilter.FilterMode = CAN_FILTERMODE_IDMASK; //过滤器的模式：（掩码）屏蔽模式or列表模式。屏蔽模式
can_configfilter.FilterScale = CAN_FILTERSCALE_32BIT; //配置过滤器的位数：数据帧扩展格式，ID有28位
can_configfilter.FilterBank = 0; //非互联型开发板，只有14组过滤器，这里选择第一组过滤器
//每组过滤寄存器内有两个寄存器：CAN_FxR1和CAN_FxR2,这里不进行过滤，设置为0。
can_configfilter.FilterIdHigh = 0;
can_configfilter.FilterIdLow = 0;
can_configfilter.FilterMaskIdHigh = 0;
can_configfilter.FilterMaskIdLow = 0;
can_configfilter.FilterFIFOAssignment = CAN_FILTER_FIFO0; //选择接收过滤后有效报文的接收FIFO或FIFO1
can_configfilter.SlaveStartFilterBank = 14; //固定值，记住
can_configfilter.FilterActivation = CAN_FILTER_ENABLE; //使能过滤器
HAL_CAN_ConfigFilter(&can_handle,&can_configfilter);
//让CAN正常工作
HAL_CAN_Start(&can_handle);
}
//利用MSP初始化MCU外设，CLOCK、GPIO、NVIC
void HAL_CAN_MspInit(CAN_HandleTypeDef *hcan){
__HAL_RCC_CAN1_CLK_ENABLE();
__HAL_RCC_GPIOA_CLK_ENABLE();
GPIO_InitTypeDef gpio_initstruct;
//TXD端口 GPIOA GPIO_PIN_12
gpio_initstruct.Pin = GPIO_PIN_12;
gpio_initstruct.Mode = GPIO_MODE_AF_PP; //复用推挽输出
gpio_initstruct.Pull = GPIO_PULLUP;
gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(GPIOA, &gpio_initstruct);
//RXD端口的配置 GPIOA GPIO_PIN_11
gpio_initstruct.Pin = GPIO_PIN_11;
gpio_initstruct.Mode = GPIO_MODE_AF_INPUT; //复用输入
gpio_initstruct.Pull = GPIO_PULLUP;
gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(GPIOA, &gpio_initstruct);
}
void can_send_data(uint32_t id, uint8_t *buf ,uint8_t len){
CAN_TxHeaderTypeDef tx_header = {0};
uint32_t tx_mail = CAN_TX_MAILBOX0; //发送的邮箱编号
tx_header.ExtId = id; //拓展帧的ID
tx_header.DLC = len; //数据的长度
tx_header.IDE = CAN_ID_EXT; //数据帧还是拓展帧
tx_header.RTR = CAN_RTR_DATA; //远程请求发送：数据帧还是遥控帧
HAL_CAN_AddTxMessage(&can_handle,&tx_header,buf,&tx_mail);
//判断邮箱是否发送成功
while(HAL_CAN_GetTxMailboxesFreeLevel(&can_handle) != 3); //当三个邮箱中都不是空的时候，等待
//校验是否发送成功
uint8_t i = 0;
printf("发送数据：\r\n");
for(i = 0;i<len;i++)
printf("%X",buf[i]);
printf("\r\n");
}
uint16_t can_receive_data(uint8_t *buf){
CAN_RxHeaderTypeDef rx_header = {0};
if(HAL_CAN_GetRxFifoFillLevel(&can_handle,CAN_FILTER_FIFO0) == 0) //FIFO中的没有空位
return 0 ;
HAL_CAN_GetRxMessage(&can_handle,CAN_FILTER_FIFO0,&rx_header,buf);
//校验是否接收成功
uint8_t i = 0;
printf("接收数据：\r\n");
for(i = 0;i< rx_header.DLC;i++)
printf("%X",buf[i]);
printf("\r\n");
return rx_header.DLC;
}
- can.h文件代码
#ifndef __CAN_H__
#define __CAN_H__
#include "stm32f1xx.h"
void can_init(void);
void can_send_data(uint32_t id, uint8_t *buf ,uint8_t len);
uint16_t can_receive_data(uint8_t *buf);
#endif
- mian.c文件代码
#include "sys.h"
#include "led.h"
#include "delay.h"
#include "uart1.h"
#include "can.h"
#include "key.h"
uint8_t data_send[8] = {0,1,2,3,4,5,6,7};
uint8_t data_receive[8];
int main(void)
{
HAL_Init(); /* 初始化HAL库 */
stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
led_init(); /* LED初始化 */
uart1_init(115200);
printf("hello,world\n");
can_init();
key_init();
uint8_t key_num = 0;
while(1)
{
key_num = key_scan();
if(key_num == 1){
for(uint8_t i = 0;i< 8;i++)
data_send[i]++;
can_send_data(12345678,data_send,8);
}
can_receive_data(data_send);
}
}
注意：如何实现两个CAN设备间的通信？
- 上面函数中配置的CAN控制器的工作模式是回环模式，用于检测CAN控制器的接收和发送功能是否正常。
- 当检测CAN的回环模式下，代码能正常的接收和发送。进行下一步，将CAN控制器的工作模式配置成正常模式，实现两个CAN设备间的收发。
接线：
- CAN_TX要和收发器上的TX连接，CAN—RX和收发器上的RX连接。
- 两个收发器上的CANH接在一起，CANL接在一起。
