好用的PCB辅助工具---华秋DFM

于 2025-01-21 16:23:27 发布
阅读量1.1k 收藏 8
点赞数 20
分类专栏： allegro笔记 文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45124765/article/details/145110456
版权

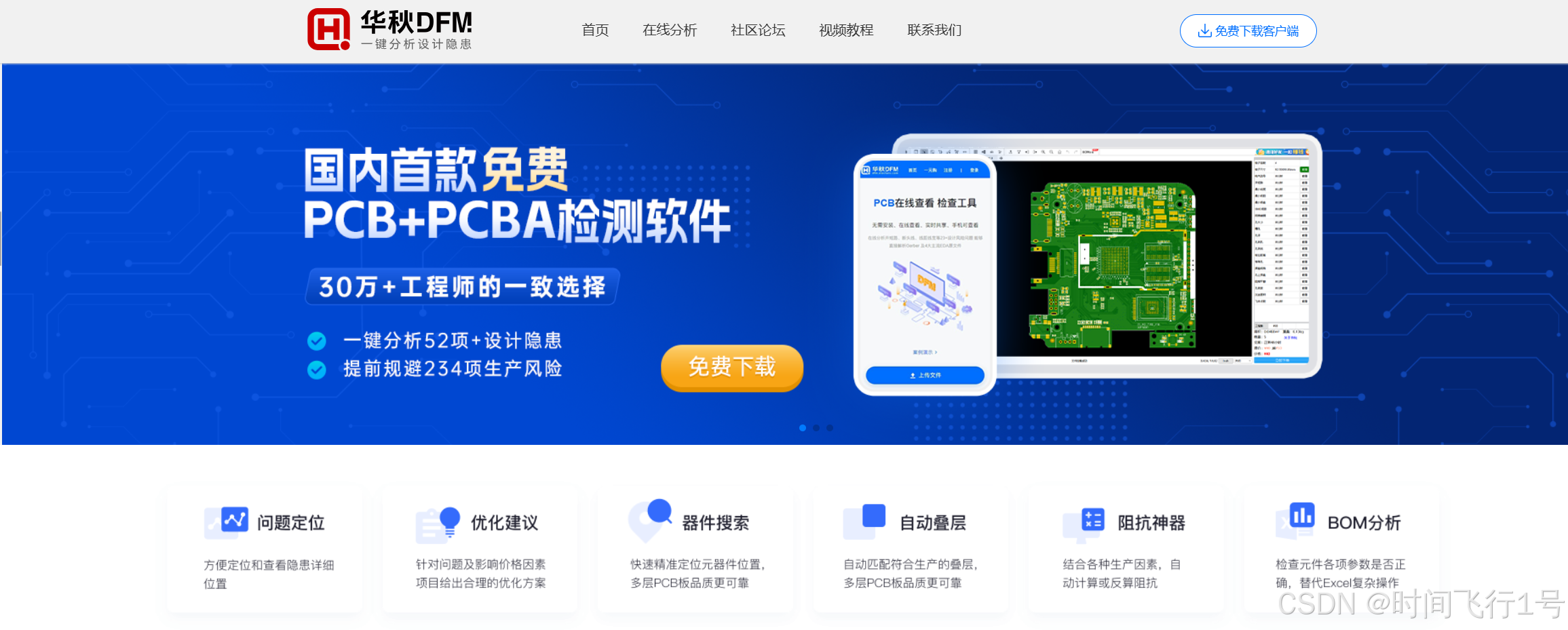

下载路径：华秋DFM

免费

在这里插入图片描述
安装根据向导来，很简单
安装后界面
在这里插入图片描述
在菜单栏有个使用教程，可以下载HQDFM帮助文档
说一下我比较喜欢的几个功能

1. 直接导入gerber，PCB可以直接拖进来

 支持多种PCB文件和gerber

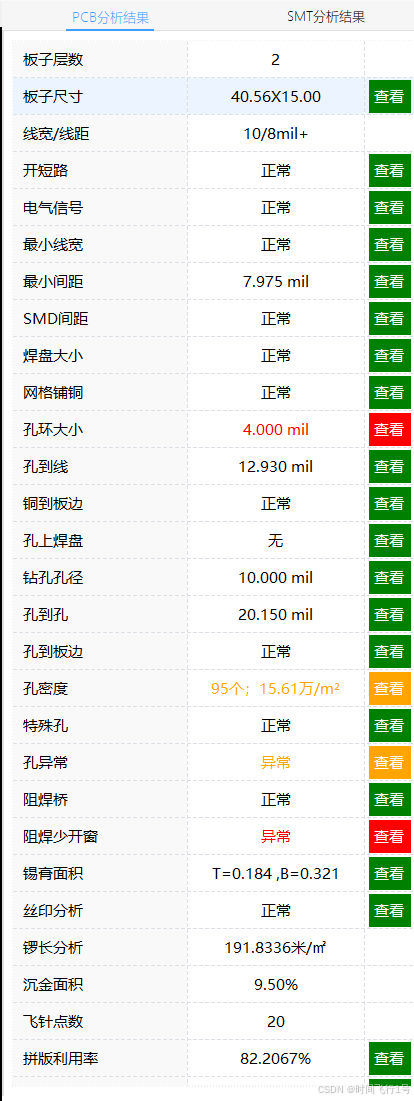

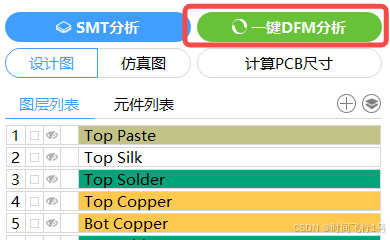

2. 一键DFM分析

在这里插入图片描述
在这里插入图片描述
这里可以查看：
开路分析
检测丝印上焊盘情况
…

3. 在线拼板，计算利用率

  • 针对异型外框，可以用极限矩形确认尺寸在这里插入图片描述

  • 在线拼板路径：工具->拼版相关->连片拼版
    拼版方式依据实际选择
    在这里插入图片描述

在这里插入图片描述

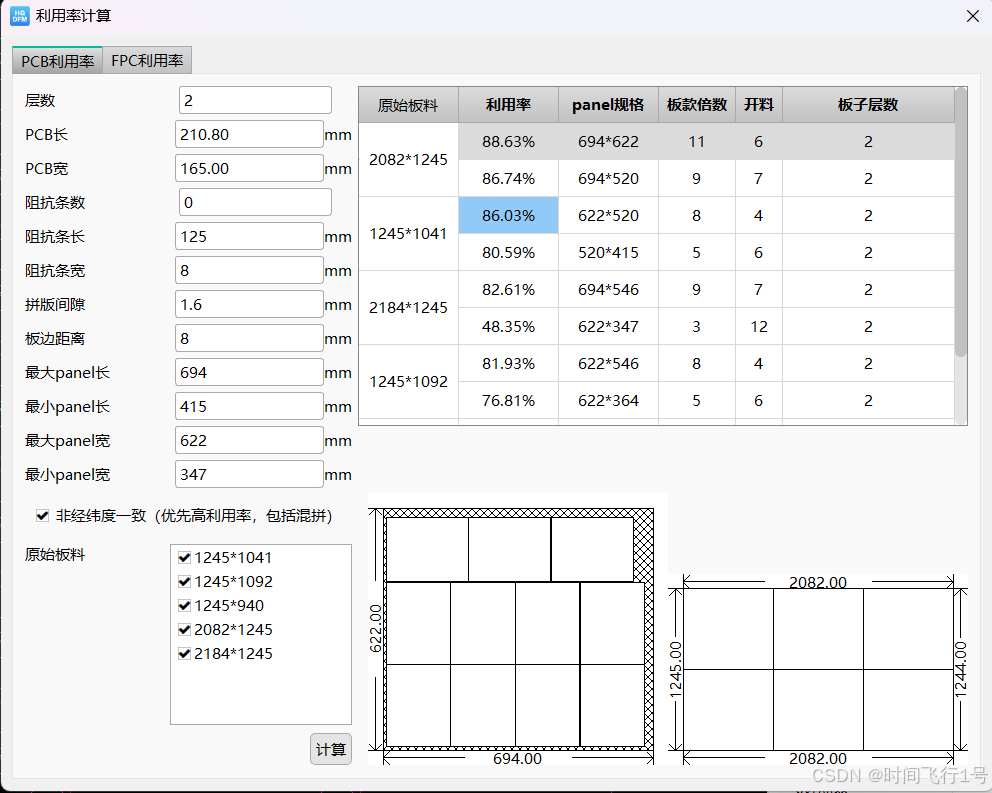

  • 点击计算利用率，根据板厂大料确认利用率是否可行
    在这里插入图片描述
  • 如果板框还在评估阶段，可以用华秋调整长宽来达到最优利用率

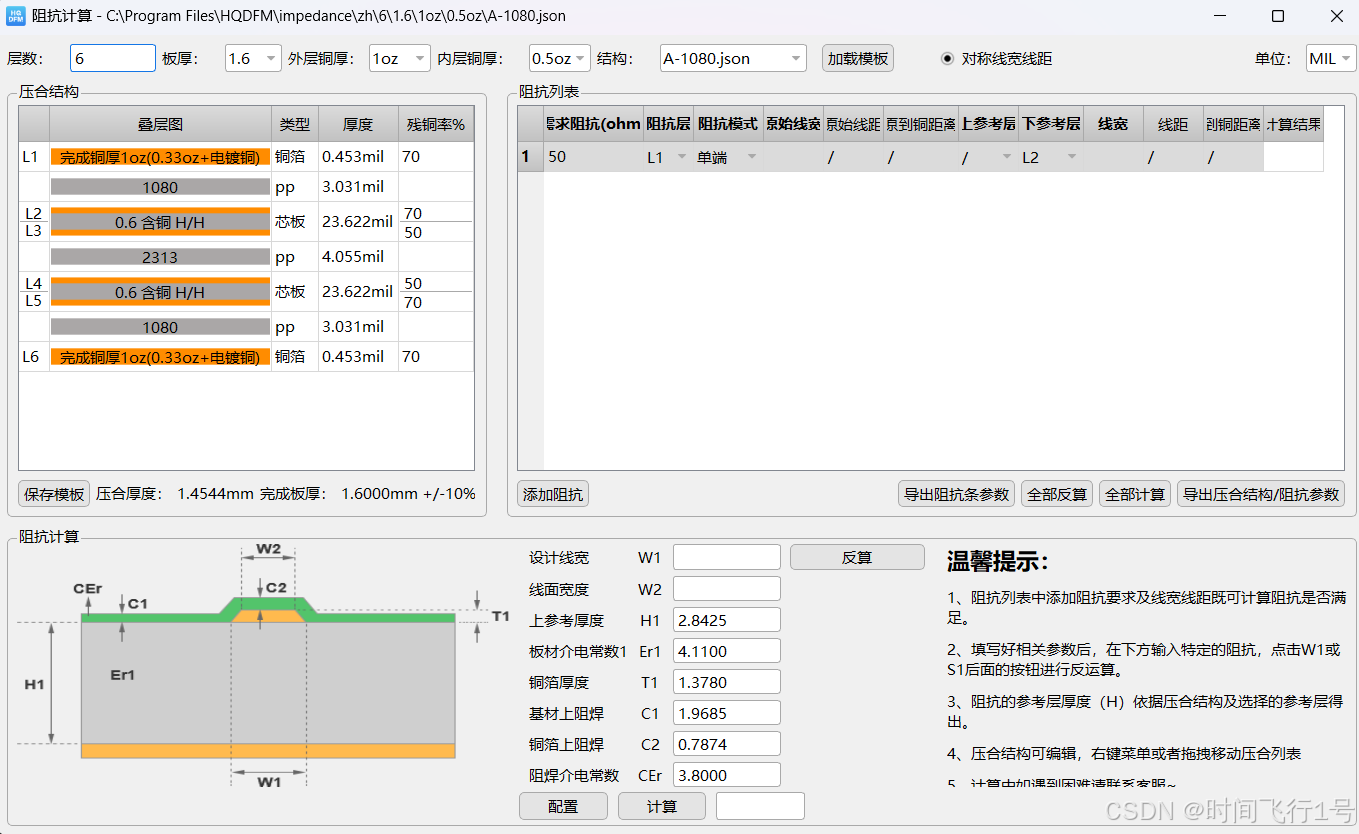

4. 阻抗计算

工具->阻抗计算在这里插入图片描述
详见HQDFM帮助文档

5.文件对比

这个很常用，想看看前后两版改了啥就都导进去看看

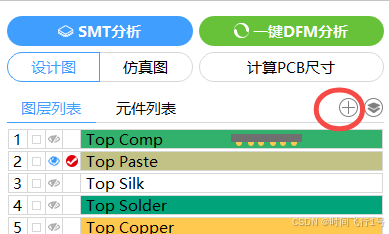

  • 可以先拉进一个板子，再在叠层上面+上第二块板子
    在这里插入图片描述
    此时可以打开相同的两层进行肉眼对比，可根据颜色查看差异

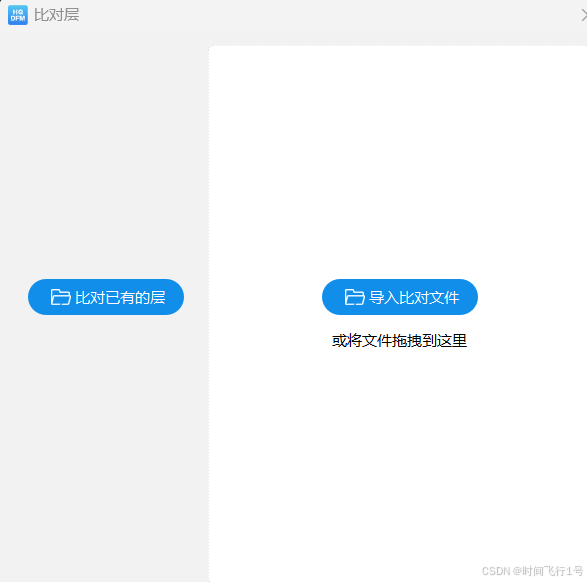

  • 工具->文件对比
    在这里插入图片描述

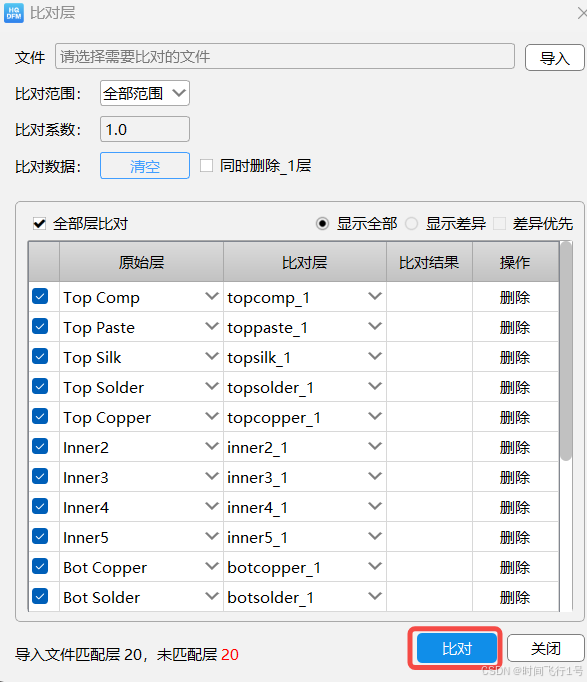

    这里可以直接拉文件进来
    在这里插入图片描述

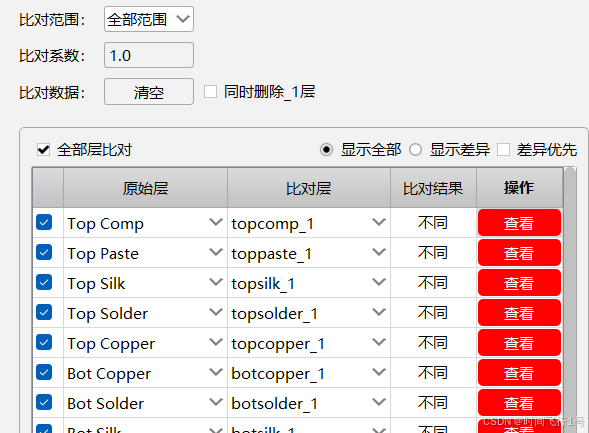

    此时点击关闭就跟上面一样，如果点击对比，会显示对比结果
    在这里插入图片描述
    此时点进去查看不一样的地方会高亮

参考
HQDFM帮助文档
