allegro17.4降版本17.2/16.6

已于 2025-01-26 11:31:00 修改
阅读量1.2k 收藏 2
点赞数 4
分类专栏： allegro笔记 文章标签： 嵌入式硬件
于 2025-01-07 17:57:32 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45124765/article/details/144990229
版权

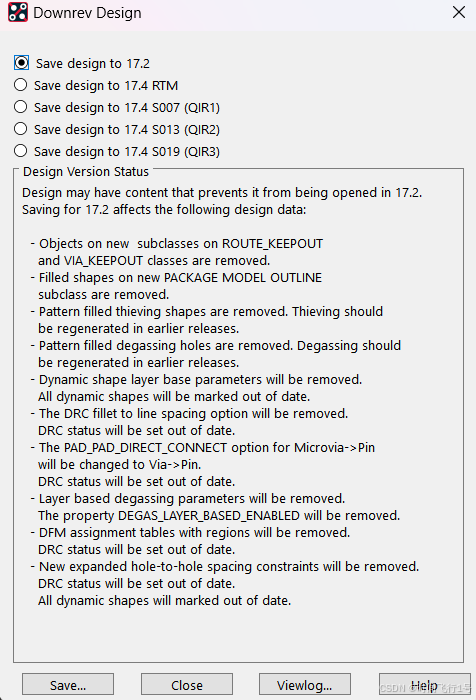

1.file->export->downrev design

在这里插入图片描述

17.2打开能用

2.数据库兼容模式17.2

在该模式下打开17.2版本的PCB，可以直接保存为17.2版本在这里插入图片描述

3.如果想把17.x降到16.6，下载一个小插件电路精灵

在这里插入图片描述
降版本后缀有个_16x

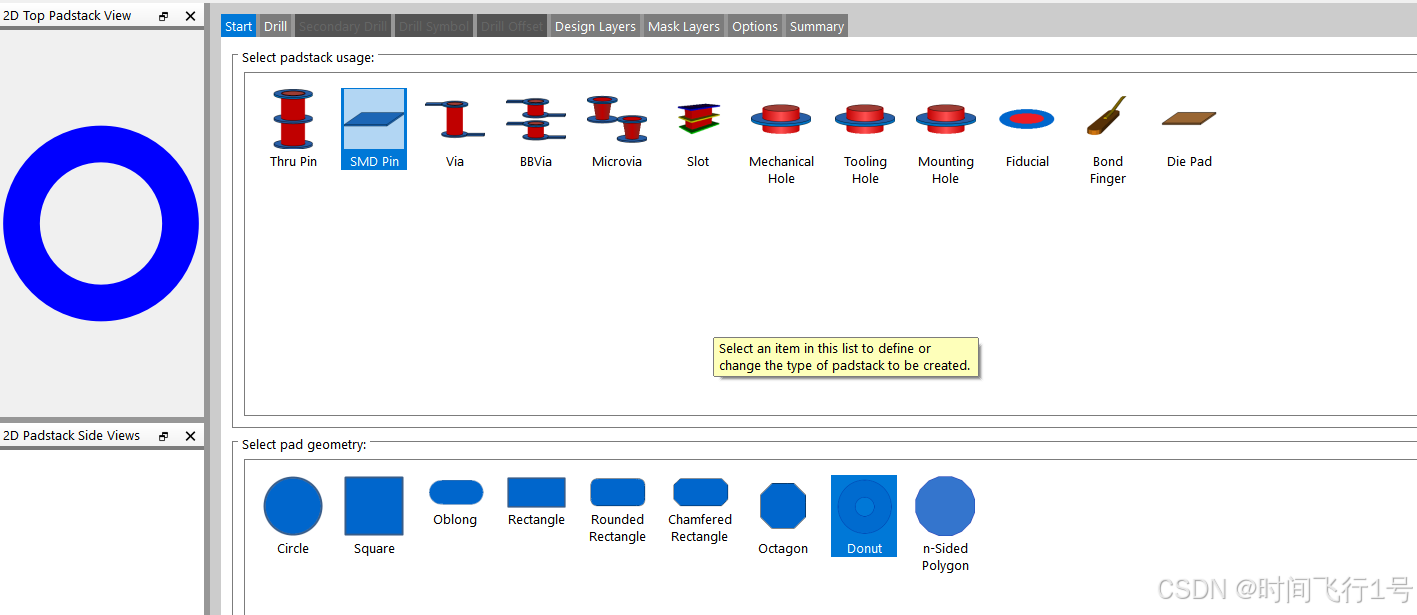

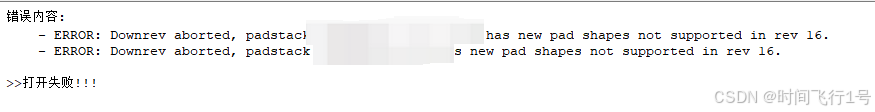

遇到过降不成功的案例，封装里有个焊盘类型是donut，降版本失败
在这里插入图片描述

在这里插入图片描述
