1:将仪表和电脑通过专用连接线相连

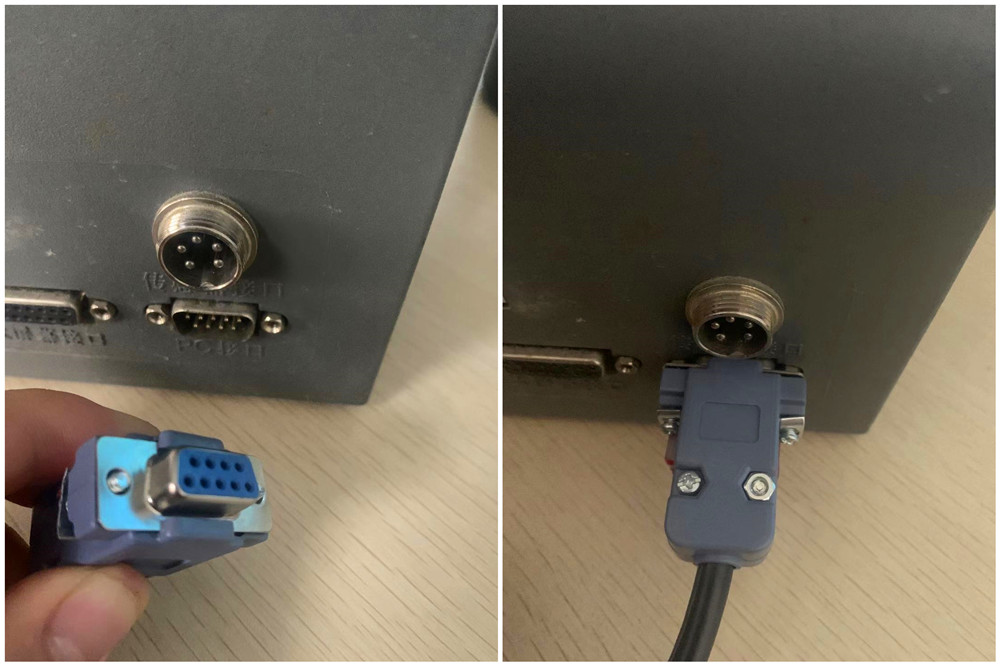

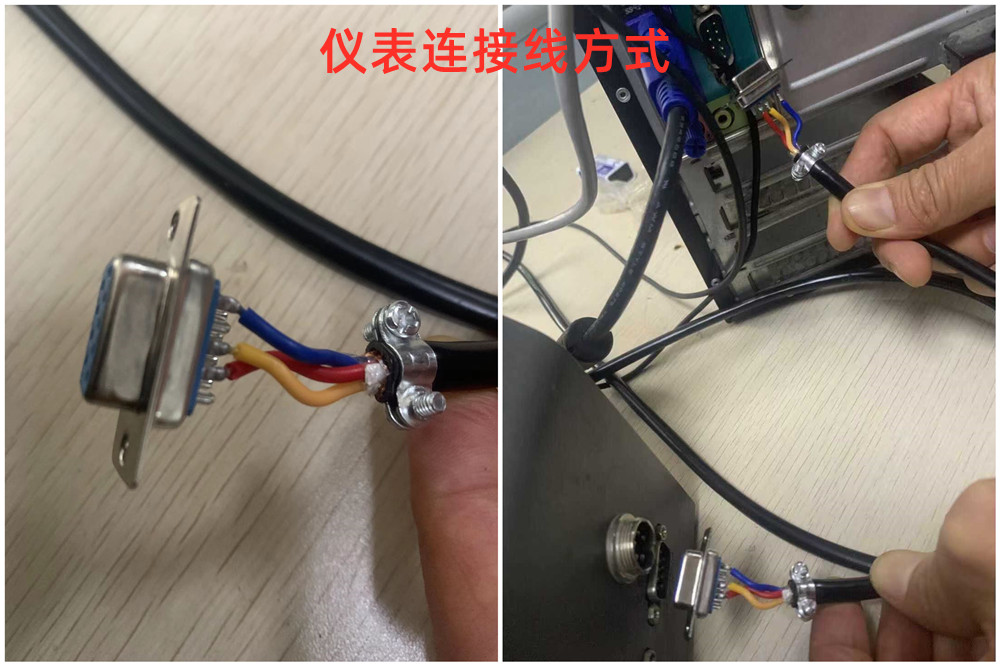

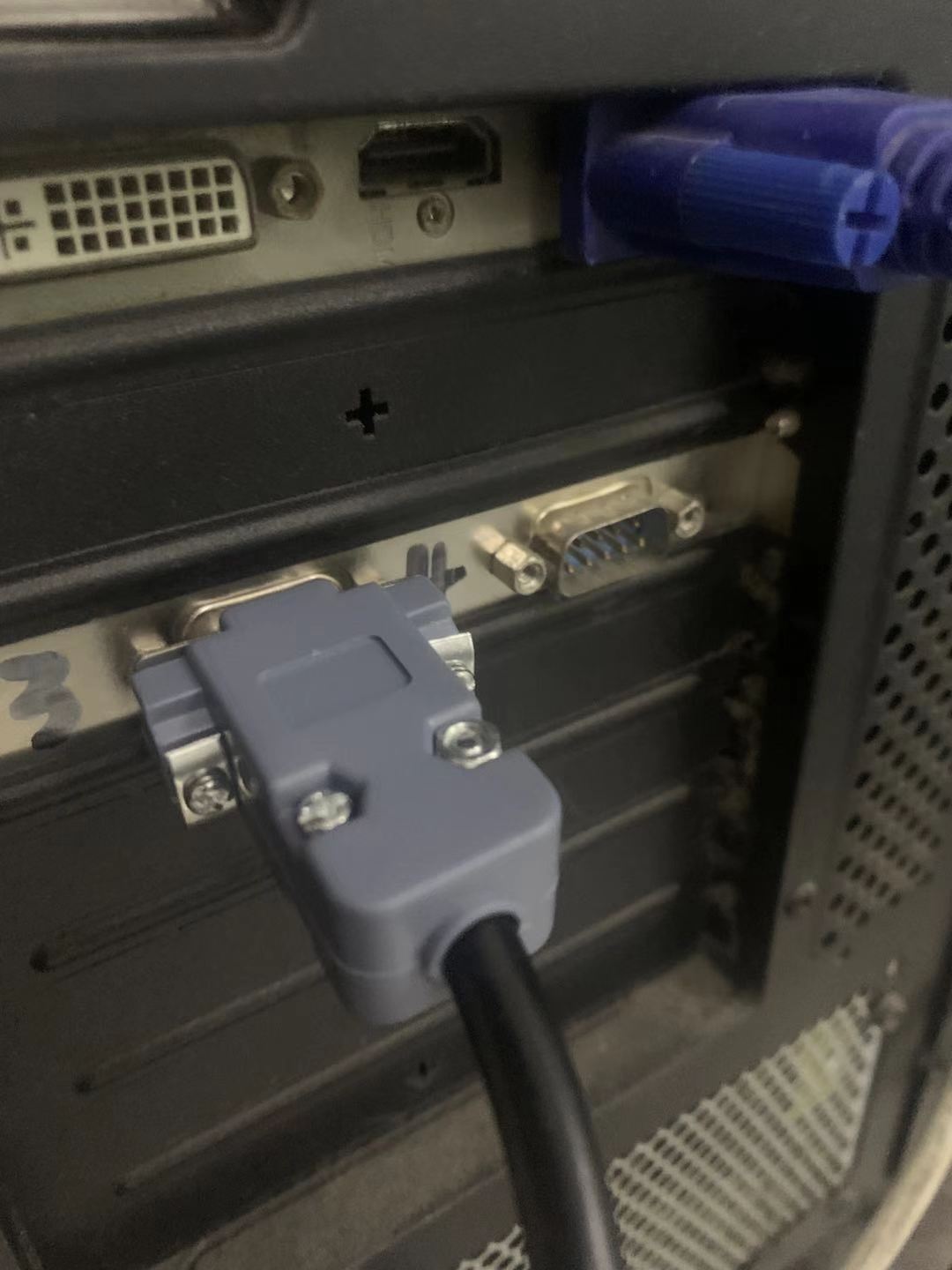

电脑连接方式:将专用连接线九针头(专用连接线焊接方式,如下图1.1)插入电脑com口。(如电脑没有com口请联系电脑技术人员或我们客服人员)
1.1
仪表连接方式:

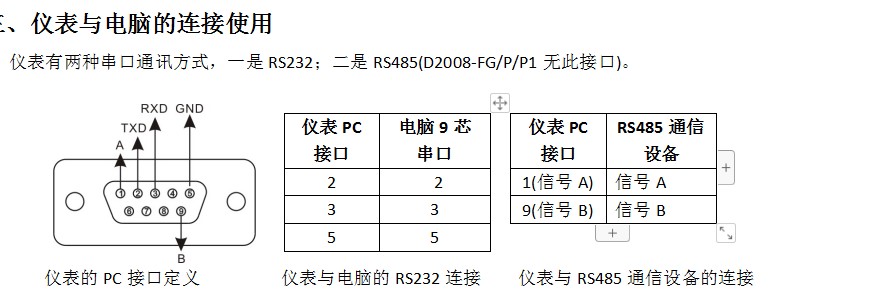

a,柯力仪表连接方式(9针):
b,耀华仪表连接方式(15针):
2:软件配置
先确保仪表与电脑已经按照仪表说明书连接好,不同的仪表有不同的通讯参数,请预先在仪表上调整期通讯方式,查看并记下波特率,发送方式,数据位停止位,校验位等参数,(通讯参数波特率请查看本文第4节)

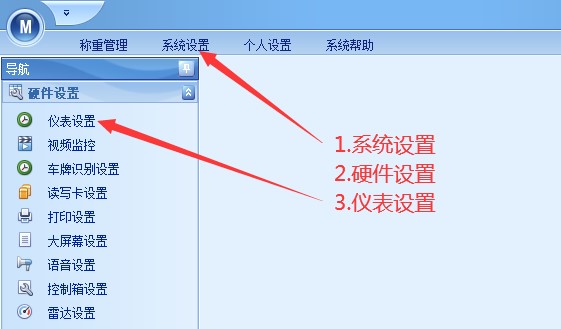

然后在软件端按照相应的参数设置好即可,称重仪表设置位置如下图,单个仪表选择1号称重仪设置。

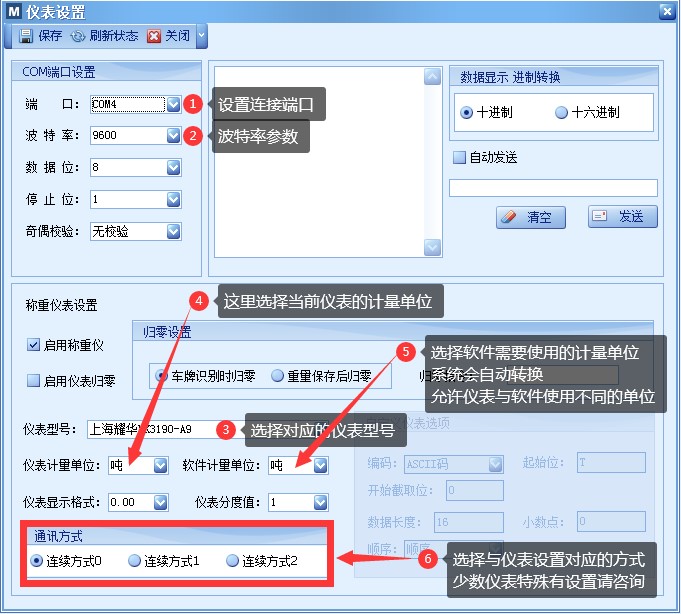

称重仪表设置界面如下
端口:电脑的com口,最好电脑自带的串口卡,PCI或者PCI-E串口卡加到电脑主板上
波特率:仪表的通讯设置 1200,2400.4800 .9600 选择9600
数据位;8
停止位:1
奇偶校验;无
仪表型号:选择所用的仪表型号
仪表计量单位:仪表现在用的单位
软件计量单位:选择软件要显示的单位,吨或者公斤
仪表显示格式:选择单位小数点
仪表分度值:仪表分度値
通讯方式:在仪表上设置通讯方式为连续发送方式
3:检查是否正常:

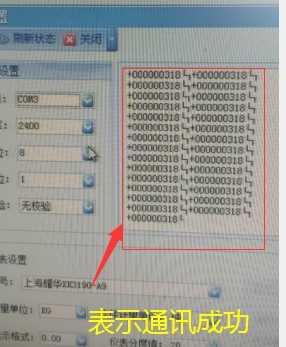

在软件端口处以此选择com1、com2、com3.....,直到软件右边显示一连串数字,既代表通讯成功。
4:常见的仪表通讯方式设置如下
a.耀华仪表

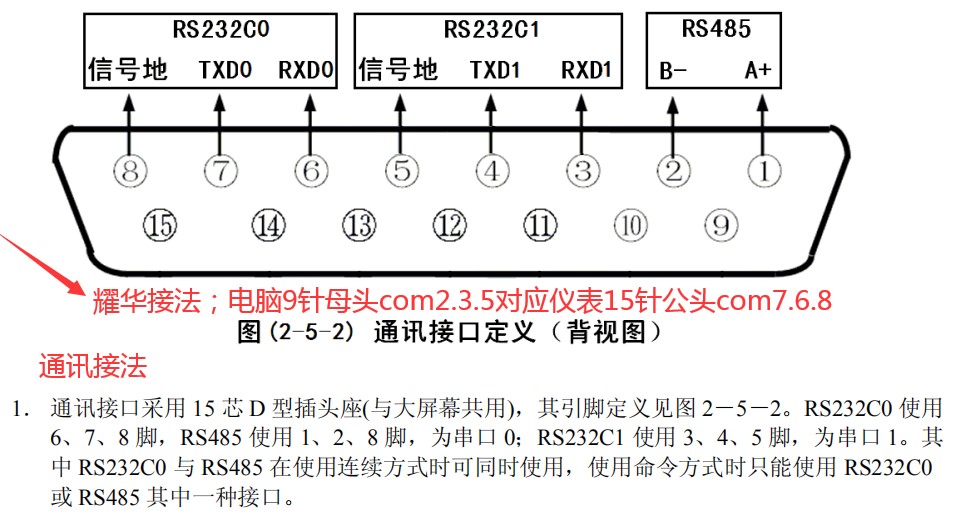

通讯接口接线方式

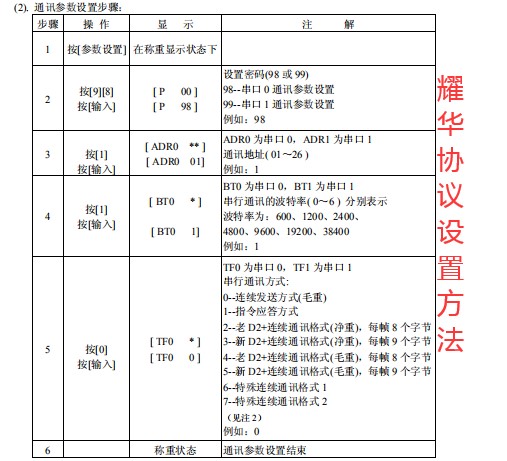

仪表通讯协议设置(波特率修改)如下;
b.柯力仪表
通讯接口接线方式

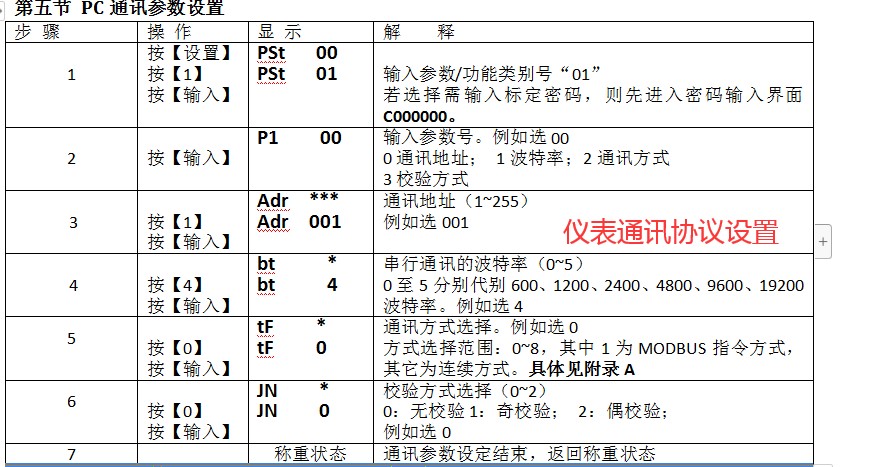

仪表通讯协议设置(波特率修改)如下
