西门子SMART LINE触摸屏连接1200PLC

原创 于 2022-07-24 11:44:09 发布 · 4.4k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#smartline触摸屏 #smart连接1200通讯 #西门子300连接smart屏

本文详细介绍如何通过SMART触摸屏与西门子S7200系列PLC进行网络连接，包括使用NET50-SMART桥接器、配置IP地址、地址映射及实际操作演示，适合工业自动化技术人员参考。

需求说明：

SMART触摸屏只支持与西门子S7200和S7200SMART通讯。通过通讯桥接器NET50-SMART,简单配置就可以方便快捷的实现西门子SMART LINE系列触摸屏与西门子S71200/1500/300系列网口PLC通讯。

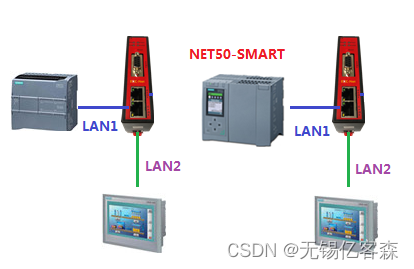

网络拓扑：

将桥接器的LAN1口连到西门子PLC，桥接器的LAN2口，连到触摸屏的网口。

通讯及地址映射：

配置两个网卡和PLC的IP地址，填写PLC的DB块号。

DB块对应触摸屏V区地址（如：VW200---DB1.DBW200）

最低0.47元/天 解锁文章
