FANUC数控系统采集方案

一．功能介绍

●支持FANUC 0i/15i/30i等数控系统

●双网口支持交换机功能，不占用网口

●35mm标准导轨安装，外接24V DC/100mA电源

●支持以太网、WIFI、4G三种网络连接方式

●注塑机私有协议转换为MODBUSTCP协议

●注塑机私有协议转换为MQTT协议

●获得CE认证

二．工业通迅桥接器





三．设置和数据读取

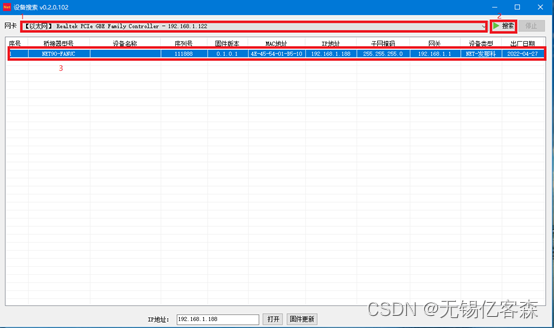

使用专用参数设置工具ExcLink设置参数：



可以读取的变量：

序号	数据中/英文名称
1	厂家名称/CpyName
2	机床名称/CncName
3	机床类型/CncType
4	编程时间/PgmTime
5	主轴数/SpinNum
6	伺服轴数/Axes
7	有效轴数/UsedAxes
8	工作状态/Status
9	急停/Emg
10	报警/Alarm
11	工作模式/Mode
12	轴名称：机械/MachName
13	轴名称：绝对/AbsName
14	轴名称：相对/RelName
15	轴名称：剩余/RemName
16	机械坐标/MachPos
17	绝对坐标/AbsPos
18	相对坐标/RelPos
19	剩余距离/RemPos
20	当前程序名/CurPgmMsg
21	当前程序号/CurPgm
22	产量/PartCnt
23	开机时间/PwrTime
24	运行时间/RunTime
25	切割时间/CutTime
26	循环时间/CycSec
27	刀具号/TCode
28	主轴倍率/OvSpin
29	进给倍率/OvFeed
30	快速进给倍率/OvFfeed
31	主轴实际转速/ActSpin
32	主轴转速设定/SCode
33	进给实际转速/ActFeed
34	进给转速设定/FCode
35	主轴负载/SpinLoad
36	伺服负载/SvLoad
37	报警数量/AlarmCnt
38	报警1号码/AlarmNum
39	报警1类型/AlarmType
40	报警1轴号/AlarmAxis
41	报警1描述/AlarmInfo
42	报警n号码/AlarmNum
43	报警n类型/AlarmType
44	报警n轴号/AlarmAxis
45	报警n描述/AlarmInfo

四．技术参数和选型

产品型号	NET00-FANUC
产品子型号	NET100-FANUC	NET100-FANUC-W	NET100-FANUC-W4
支持网络方式	以太网	以太网、WIFI	以太网、WIFI、4G
双网口(LAN1)	一个网口连接PLC，另一个网口连接显示面板
以太网接口	10/100M自适应，线序自适应
WIFI接口	IEEE标准：IEEE 802.11b/g/n 工作频率：2.4G~2.4835GHZ 接收灵敏度：-95dBm(Min) 发射功率：18dBm(Max) 工作模式：AP模式或者STA模式 安全类型：WPA/WPA2/WEP
协议支持	ModbusTCP、Mqtt
参数配置	配置软件：EXCLINK
尺寸（L*W*H）	110*35*85mm
重量	200g
电源	外接电源：24V DC/100mA
工作环境	温度：-20~85℃，湿度：95%非凝露
产品认证	电磁兼容性：2014/30/EU，CE
