保险丝的选型

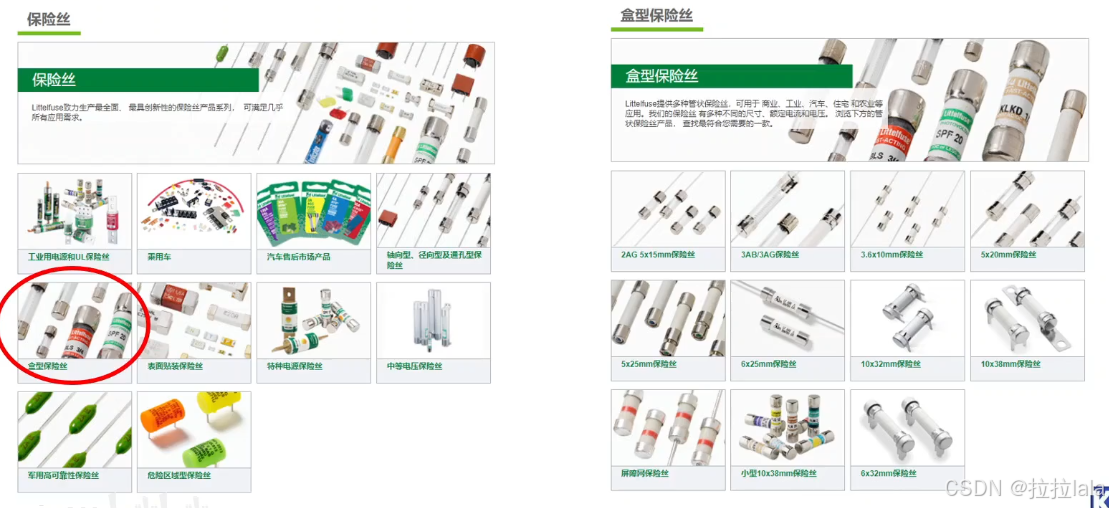

一、保险丝种类

二、保险丝参数

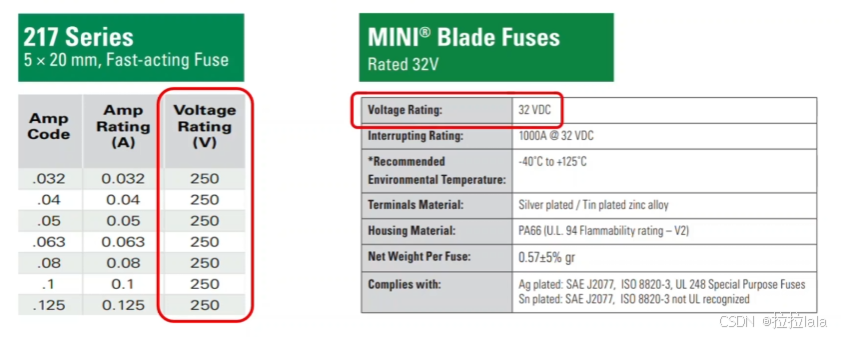

1.额定电压

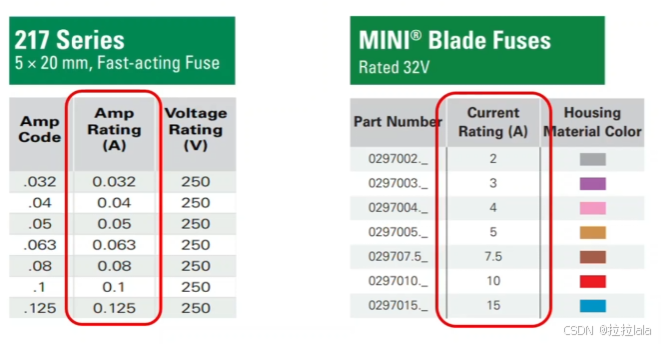

2.额定电流

实际应用中可以选择额定电流15A的保险丝

1）电路实际工作参数

• 最大工作电流:15A

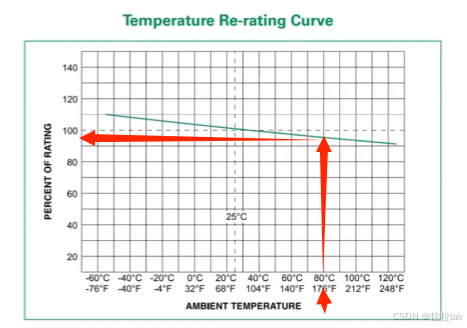

• 最高环境温度:80℃

2）保险丝最小额定电流计算

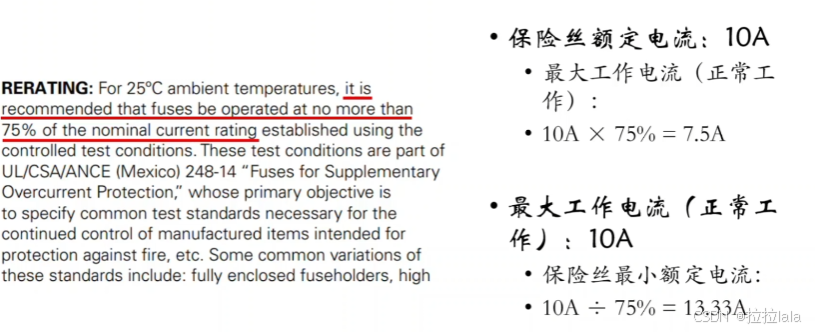

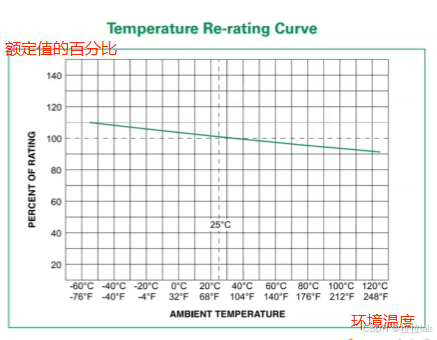

实际电流值/75%电流余量/95%温度因素

15A / 75% / 95% = 21.05A

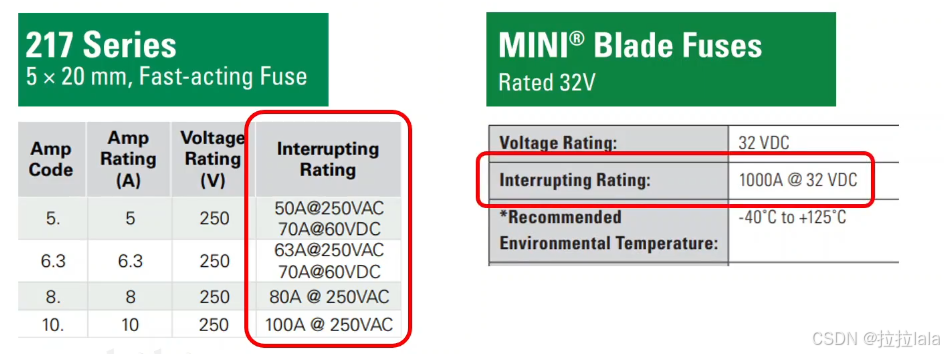

2.分断能力

在额定电压下，保险丝能够安全地切断的最大电流。

出于安全考虑，应该保证即使在短路情况下，流过保险丝的最大电流小于保险丝的分段能力值

3.熔化特性

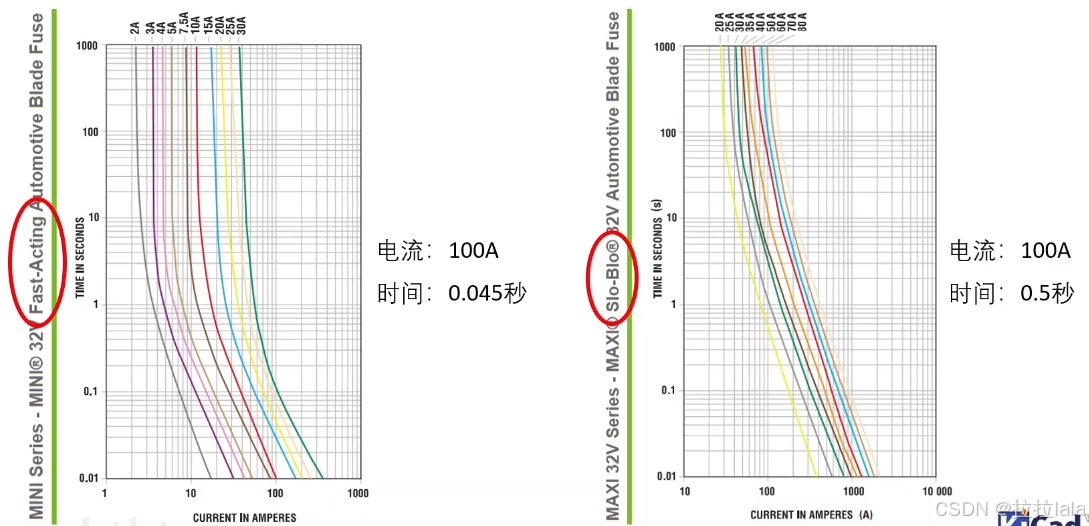

保险丝额定电流20A，流过保险丝实际电流值100A保险丝断开时间？

不同熔化特性，相同电流条件下断开时间相差十倍

熔化特性差异，保险丝分为快速保险丝Fast-Acting、延时保险丝Slo-Blo

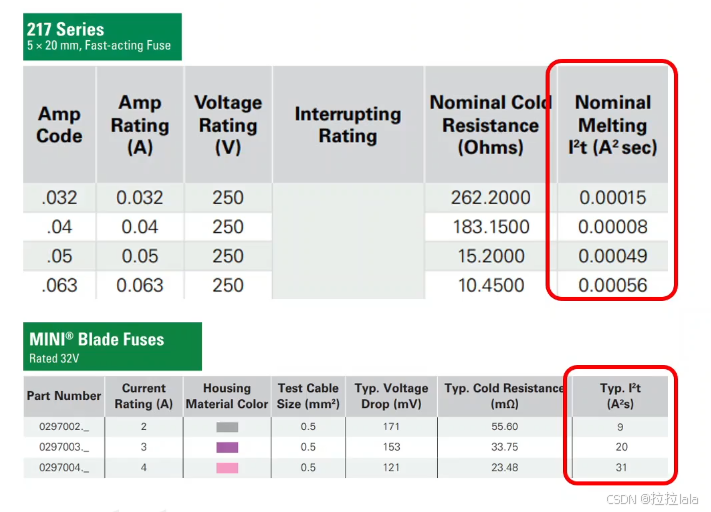

4.熔断热能值（I^2 t）

保险丝熔化所需要的能量值，反映保险丝在段时间内经受高电流的能力（保险丝经受上电时浪涌电流的能力）

三、传统保险丝的问题

• 需要替换
• 尺寸较大
• 过流保护不够精确和及时
