基于icl7107的温度计显示proteus仿真

基于icl7107的温度计显示proteus仿真

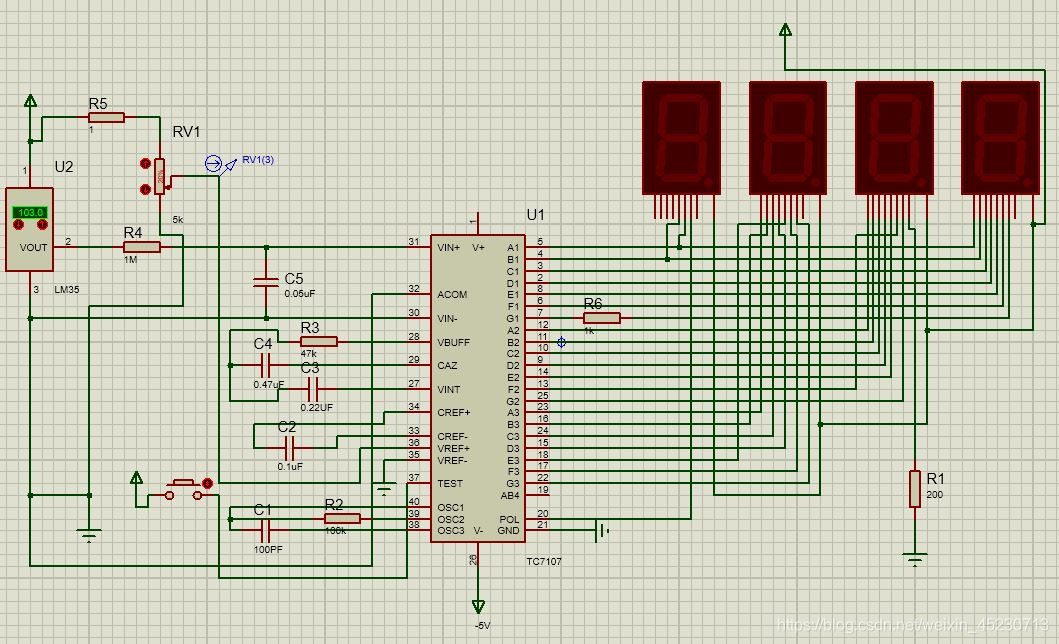

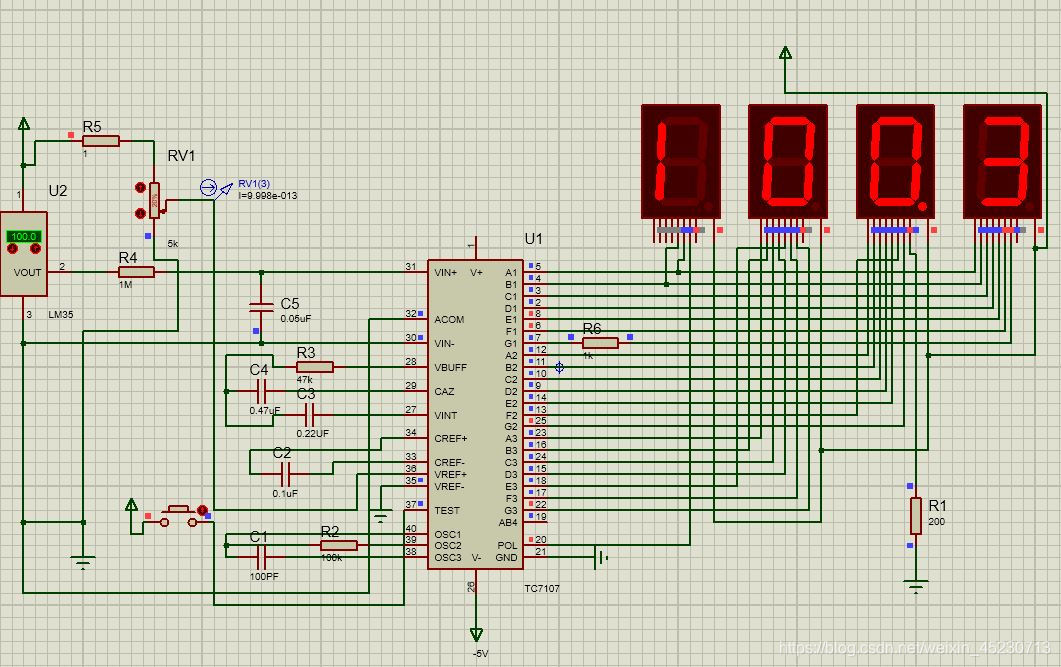

话不多说先上作品图
由于使用的仿真软件中没有icl7107，所以用的是tc7107,两者除了芯片引脚不同，其他没有什么区别。


实现原理

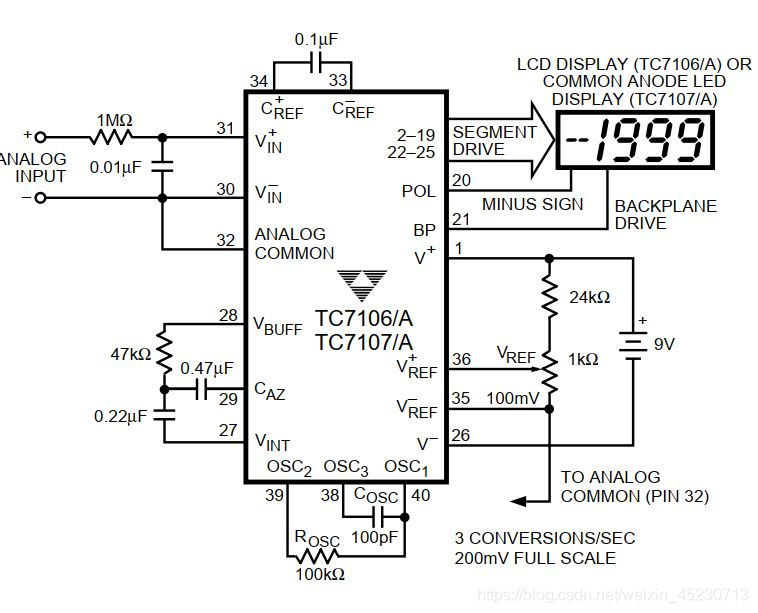

首先得弄清楚整个电路中最重要的部分，那就是icl7107这个芯片了，这里放出这款芯片的数据手册中的参考电路：

通过数据手册上的介绍，我们可以大致了解这款芯片的使用方法和需要注意的地方，芯片有一大部分引脚都是连接数码管进行显示用的，要注意的是显示数据的个十百千位对应引脚的顺序。

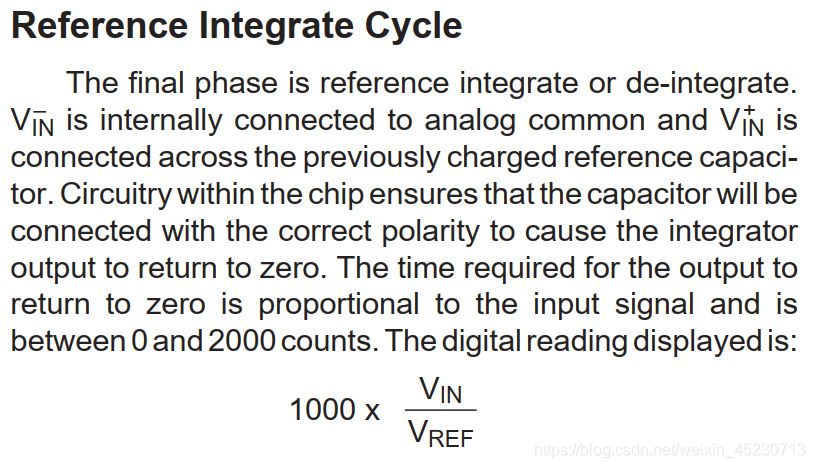

其次，最为重要的点是显示数据的方法，是通过vref±的基准电压与vin之前的比值来确定的

根据数据手册上的公式，我们就可以通过控制两个电压的比值，来去控制显示，也就能达到想要的目的。
