DCDC自举电容（BST电容）介绍

 1.自举电容介绍

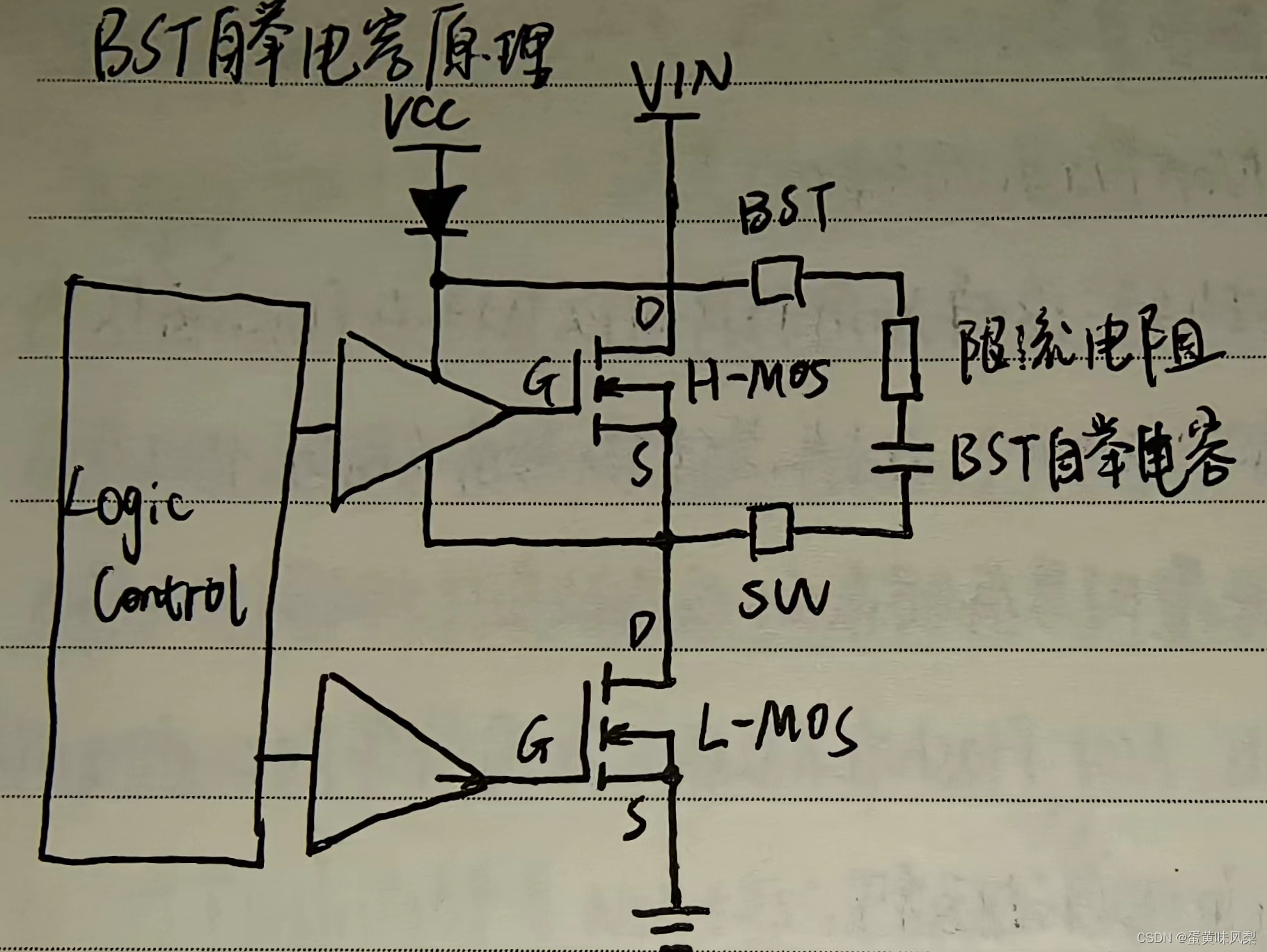

如下图所示，BST自举电容就是接在DCDC芯片SW管脚和BST管脚之间的电容，以及芯片内部的框图。

其中BST电容主要应用于同步DCDC，因同步DCDC采用上下两个MOS管，所以需要采用BST自举，具体原因如下分析。

2.BST电容作用

在DCDC工作时，L-MOS导通时SW接GND，L-MOS截止时接VIN，SW电压与输入电压相同，想要MOS管导通，VGS＞0，L-MOS的S极接GND，所以导通不受影响，但H-MOS的S极为SW的电压，所以需要BST电容使得H-MOS导通。

3.开关导通情况

H-MOS截止，L-MOS导通，SW接GND，VCC给BST电容充电，此时BST电容两端电压为VCC。

L-MOS截止，此时需要H-MOS导通，根据VGS＞0，此时Vg＞Vs，而电容两端电压不能突变，所以Vg=VCC+VIN，而Vs=VCC，所以满足导通条件，可以保证H-MOS导通。

 4.限流电阻作用

BST电容限流电阻作用就是为了增加BST电容充电时间，从而降低开关频率，但会降低DCDC的效率，一般设计会选择0欧姆。
