屏幕TP触摸XPT2046使用SPI通信流程通俗易懂

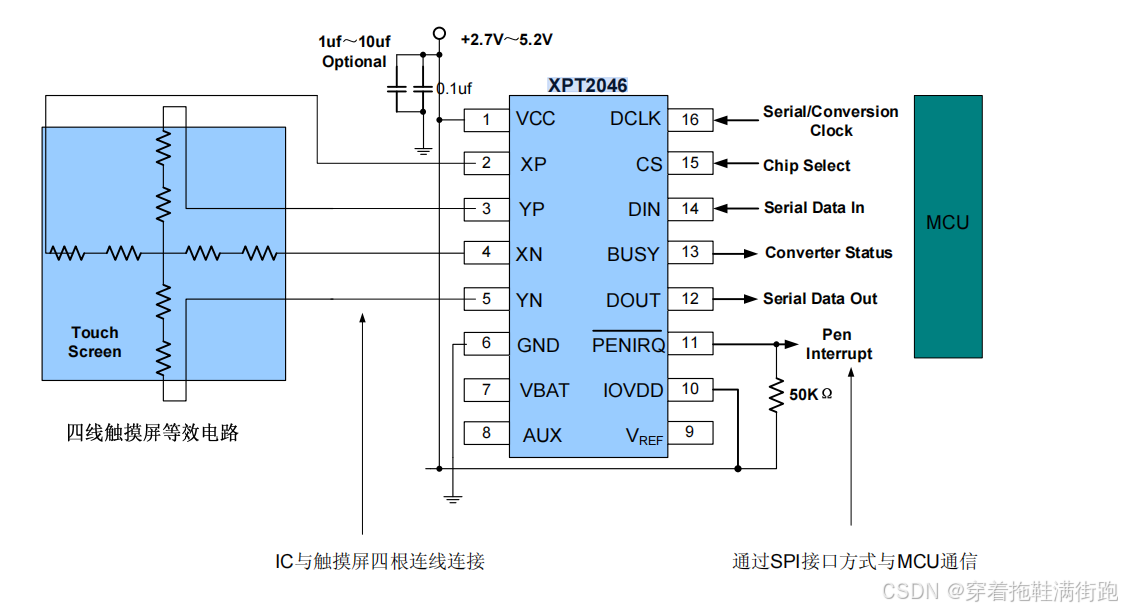

XPT2046硬件连接图

1、触摸触发中断
当手指或触摸笔接触屏幕时，触摸屏的 PENIRQ 引脚 会立即向 MCU 发送一个中断信号，相当于“提醒”MCU：“有人点屏幕了，快处理！”

2、MCU启动测量流程
MCU 收到中断后，开始执行触摸屏控制程序：

第一步：选通设备
MCU 先发送 片选信号 CS，类似“点名”触摸屏控制器：“现在轮到你工作了。”（单独使用SPI则可以不接CS片选）

第二步：发送指令
接着，MCU 通过 DIN 引脚 发送指令，告诉触摸屏控制器要测的是 X 坐标还是 Y 坐标，以及 ADC 的工作模式（比如用 12 位精度还是 8 位精度，用差分模式还是单端模式）。

DCLK 时钟信号 会同步这些指令的传输，就像“打拍子”确保数据不混乱。

3、测量X/Y坐标

以X坐标为例：
触摸屏控制器内部的 ADC（模数转换器）开始工作，将模拟触摸信号转换成数字坐标值。

转换完成后，控制器通过 BUSY 引脚 通知 MCU：“数据准备好了！”

MCU 收到通知后，通过 DOUT 引脚 读取转换后的 X 坐标数据。

Y坐标同理：
MCU 修改 DIN 指令，重复上述流程获取 Y 坐标值。

4、定位与显示

X 和 Y 坐标确定后，MCU 就能知道触摸点的具体位置。

连续测量：快速重复测量 X/Y 坐标，可以实时跟踪触摸笔的移动轨迹。

与屏幕显示关联：将触摸坐标与液晶屏的行列扫描数据匹配，就能在屏幕上对应位置显示线条或图案，实现“指哪画哪”的效果。

关键点总结：

信号角色：

CS：选通设备，控制通信对象。

DIN/DCLK：发送指令和同步时钟。

BUSY/DOUT：状态通知和数据传输。

流程特点：

X/Y 坐标需依次测量，通过指令切换。

ADC 的精度（12位/8位）影响坐标分辨率，模式（差分/单端）影响抗干扰能力。

最终效果：触摸坐标与屏幕显示位置精准对应，实现实时交互。
