UEFI——USB

USB驱动协议栈

       通用串行总线(Universal Serial Bus, USB)具有支持热插拔插(Hot Plug)、即插即用(Plug&Play)和易扩展的特点。每个 USB 主控制器(USB Host)可通 过 5 层 USB 集线器(USB Hub)来连接多达 127 个外设。USB控制器驱动、USB总线驱动和USB设备驱动构建了UEFI平台的USB驱动协议栈。

        平台硬件的PCI总线上有一个单独的USB控制器。PCI总线驱动给USB主控制器句柄安装Protocol（包括EFI_DEVICE_PATH_PROTOCOL和EFI_PCI_IO_PROTOCOL）。USB主控制器用EFI_PCI_IO_PROTOCOL在其句柄上安装EFI_USB2_HC_PROTOCOL。USB总线驱动使用EFI_USB2_HC_PROTOCOL提供的服务，与USB总线上的USB设备进行通信。

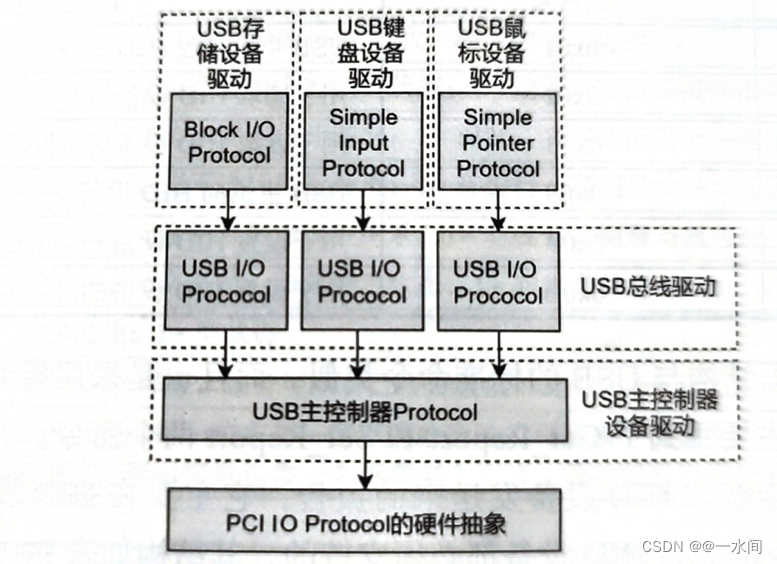

        如上图，USB总线驱动检测到3个设备——USB键盘、USB鼠标、USB存储设备。USB总线驱动给这3个设备创建句柄，并且安装Protocol，即EFI_DEVICE_PATH_PROTOCOL和EFI_USB_IO_PROTOCOL。设备使用对应句柄的EFI_USB_IO_PROTOCOL产生各自对应的Protocol。以USB鼠标驱动为例，它会使用EFI_USB_IO_PROTOCOL并且产生EFI_SIMPLE_POINTER_PROTOCOL。用于USB枚举有： EFI_USB2_HC_PROTOCOL和EFI_USB_IO_PROTOCOL。

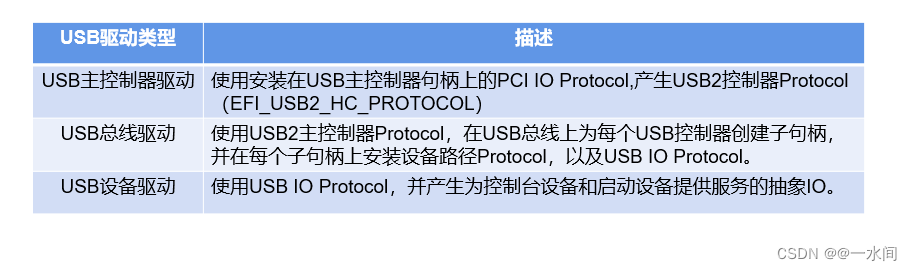

        UEFI下的USB驱动：

        EDK2中提供了基于 UEFI 规范的 USB 协议栈(USB1.1 和 USB2.0)的完整支持。其中，USB 主控制器驱动源代码位于 MdeModulePkg\Bus\Pci 目录下，USB 总线 驱动和 USB 设备驱动源代码位于 MdeModulePkg\Bus\Usb 目录下。

USB主控制器

        USB主控制器属于设备驱动，遵循UEFI驱动模型。USB主控制器驱动所支持的USB主控制器有：
