【BIOS/UEFI硬件知识储备】内存——主板布线、双通道

主板布线

        内存走线方式分为：Direct Topology（直连）、T-Topology（T-Type）、Daisy-Chain Topology（D-Type）。直连的布线就是由CPU直接拉到对应通道的槽位上，独立布线，各个通道互不影响，也就是一个槽就是一个通道。T-Type和D-Type用于一个通道对应两个插槽的情况。

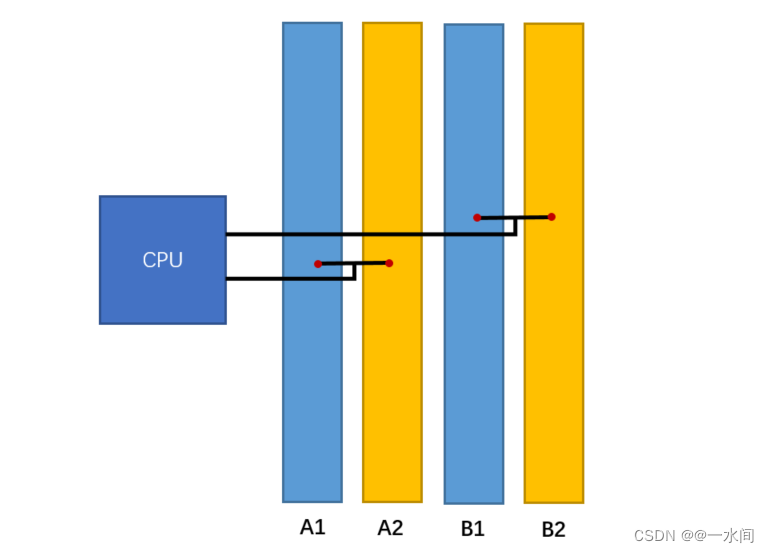

T-Type

        T-Type的布线是先将内存线路拉到两条内存槽的中间，然后再左右对称分开进入各自的槽内。好处是尽可能的确保同一通道内，两个内存插槽到达CPU的物理距离是等长的，从而尽可能地减少讯号延迟差异。



        以2个通道4个插槽为例，理论上，在插满4个内存时，由于所有地链路都装有内存，所有的线路等长而完整，讯号损失是最小的，电气性能也是最高的。如果只插两个内存，无论是插A1、B1还是A2、B2，每个通道上都有没有插内存的残线。残线会对插着内存的槽位产生干扰，此时电气性能是比较低的。

D-Type

        D-Type的布线方式是先将内存线路拉入第一个槽，再接入第二个槽。以2个通道4个插槽为例，如果只插两个内存条，插入远端&
