带有故障报告功能的刷式直流电机驱动芯片 GC8872，可替代DRV8870/8871/8872/TI

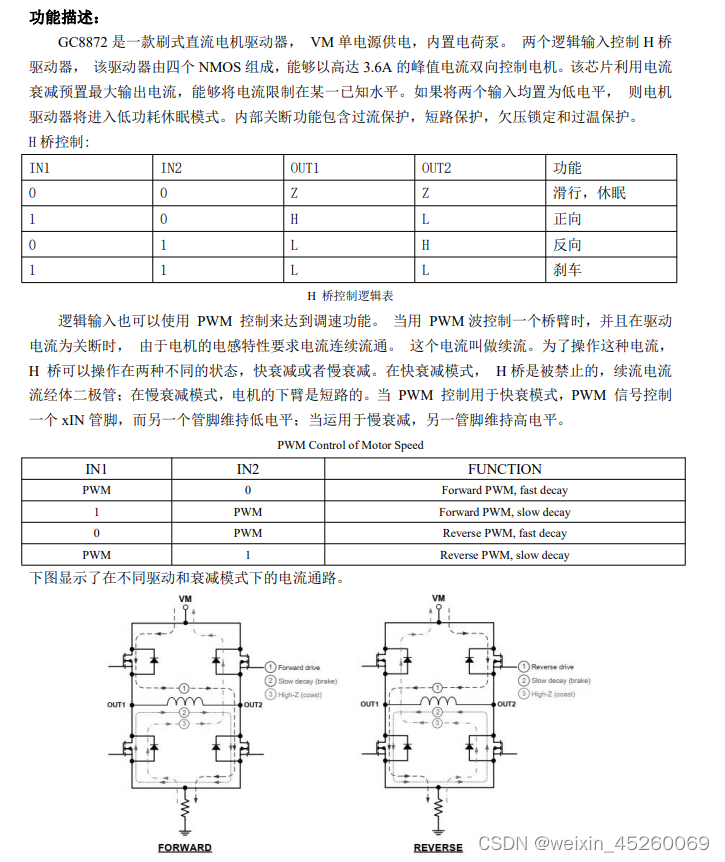

      GC8872 是一款带故障报告功能的刷式直 流电机驱动芯片， 适用于打印机、电器、工 业设备以及其他小型机器。两个逻辑输入控制 H 桥驱动器， 该驱动器由四个 NMOS 组成， 能够以高达 3.6A 的峰值电流双向控制电机。 利用电流衰减模式，可通过对输入进行脉宽调 制 (PWM) 来控制电机转速。如果将两个输入 均置为低电平， 则电机驱动器将进入低功耗 休眠模式。 GC8872 具有集成电流调节功能，该功能 使用内部基准电压和 ISEN 的 PIN 电压将电流 限制在某一阈值，且不需要外部大电容来维持 稳定电压，尤其是在电机启动和停转时。 GC8872 针对故障和短路问题提供了全面保 护，包括欠压锁定 (UVLO)、过流保护 (OCP) 和过热保护 (TSD)故障排除后，芯片会自动恢 复正常工作。

芯片描述：  独立的 H 桥电机

                    6.5V 至 45V 宽工作电压范围

                    565mΩ（典型值）RDS(on) (HS + LS)

                    3.6A 峰值电流驱动能力

                    脉宽调制 (PWM) 控制接口

                    集成电流调节

                    低功耗休眠模式

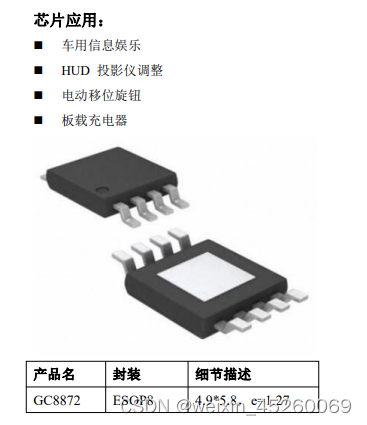

                    ESOP8 封装
