如何检测小型电源变压器

1.绝缘性能的检测：

题外话~想看更多变压器点击下方 图片查看视频

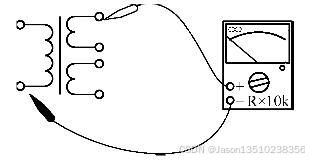

用万用表R*10K档或者用万兆欧表分别测量铁芯与初级，初级与各次级，铁芯与各次级，屏蔽层与各线圈之间的电阻，阻值都应为无穷大，否则不能使用。 2.检测线圈的通断

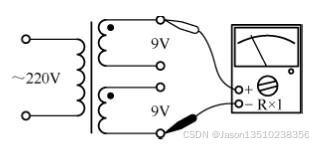

用万用表R*1档测量变压器初级，次级各个绕组线圈的电阻值为： 初级（几十欧到几百欧） 次级（几欧到几十欧） 若某个线圈电阻阻为无穷大，则说明该线圈断路 3.各绕组同名端的判断

以测试次级绕组A为例子，E为1节干电池，电压为1.5V，万用表置于2.5V档。接通S（开关）的瞬间，表针向右摆动，说明a,c为同名端，若表针向左摆动，说明a，d为同名端，b，c为同名端。 4.检测变压器标示的额定功率 按变压器标示的额定功率接上假负载，如图所示，持续5分钟min，若测得的电阻值为标定值，且变压器不发热，则可判断变压器线圈导线的线径基本合格了。 小经验分享： 为了防止变压器短路造成的损失，检测时可在初级端串联一盏白炽灯，如下图，接电瞬间如等亮说明变压器存在短路故障。应迅速断开电源。
