通过 I2C 驱动 LCD1602 液晶屏（51单片机）

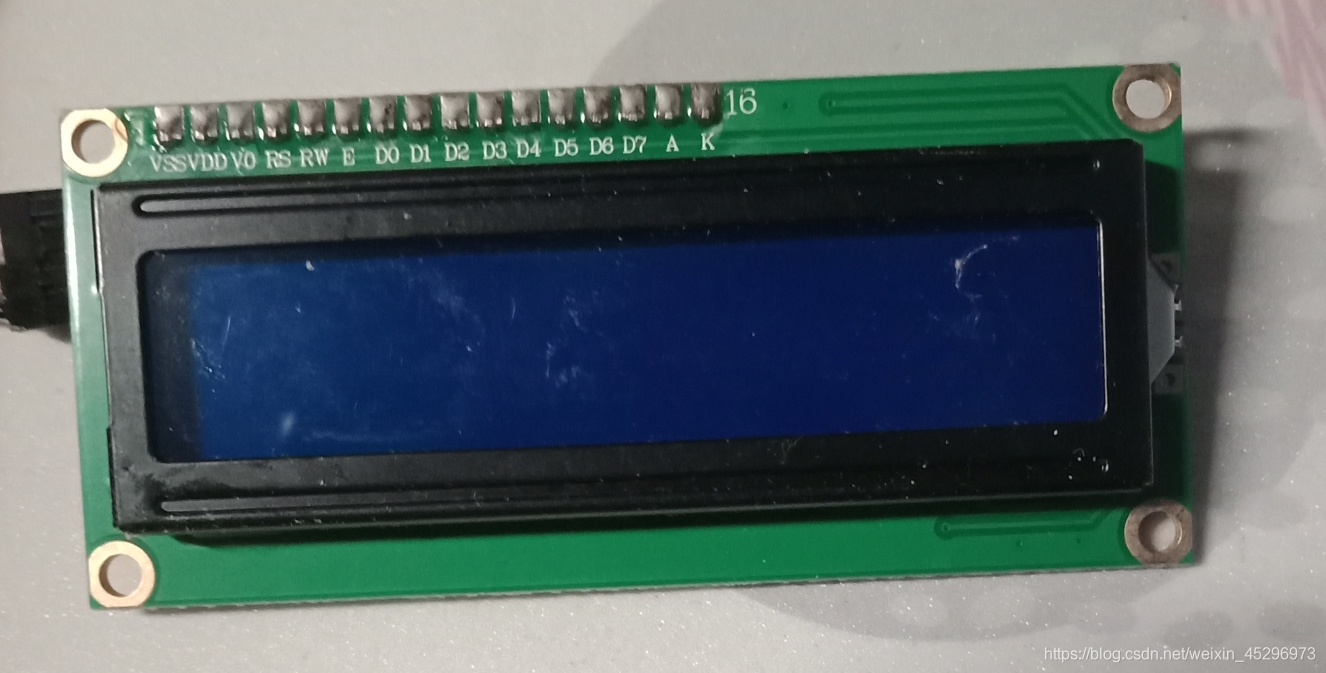

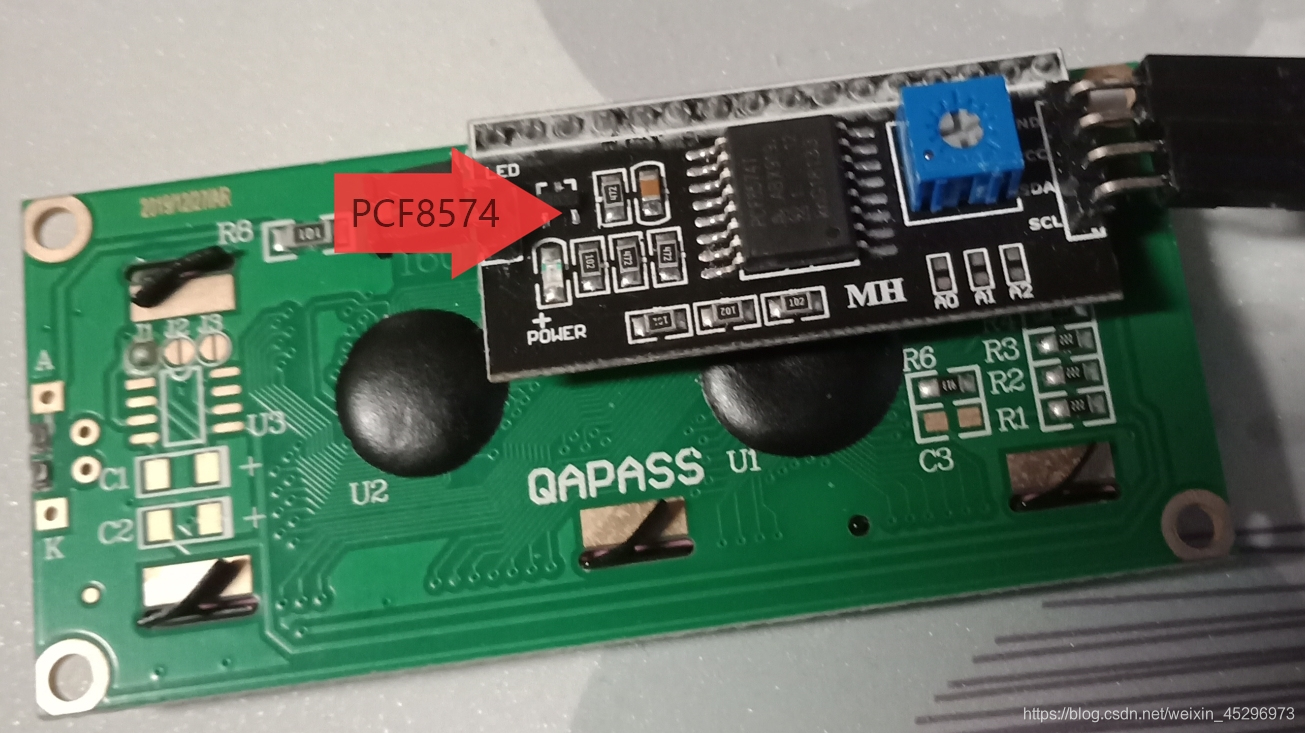

硬件实物

在这里插入图片描述

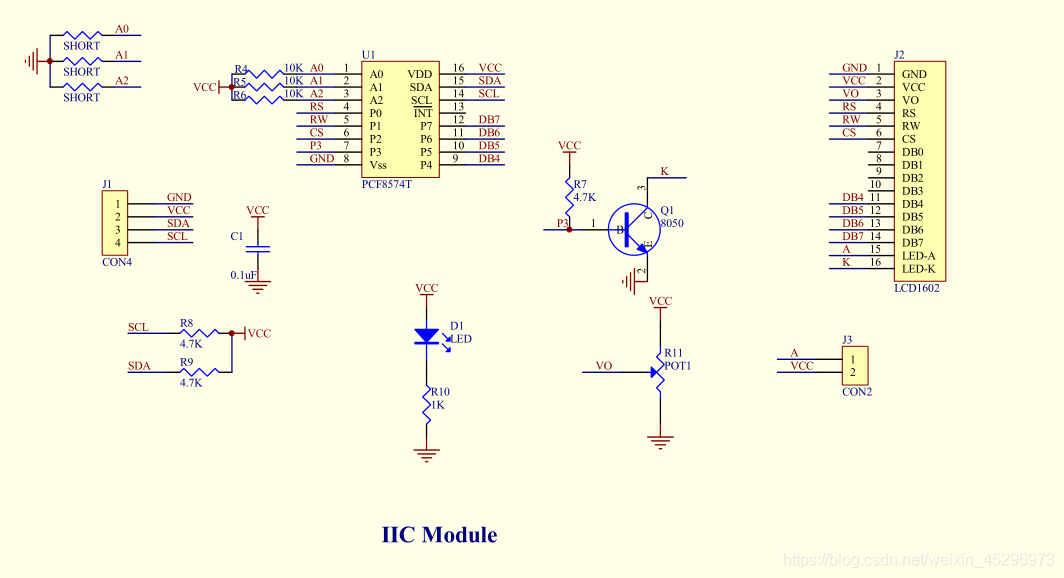

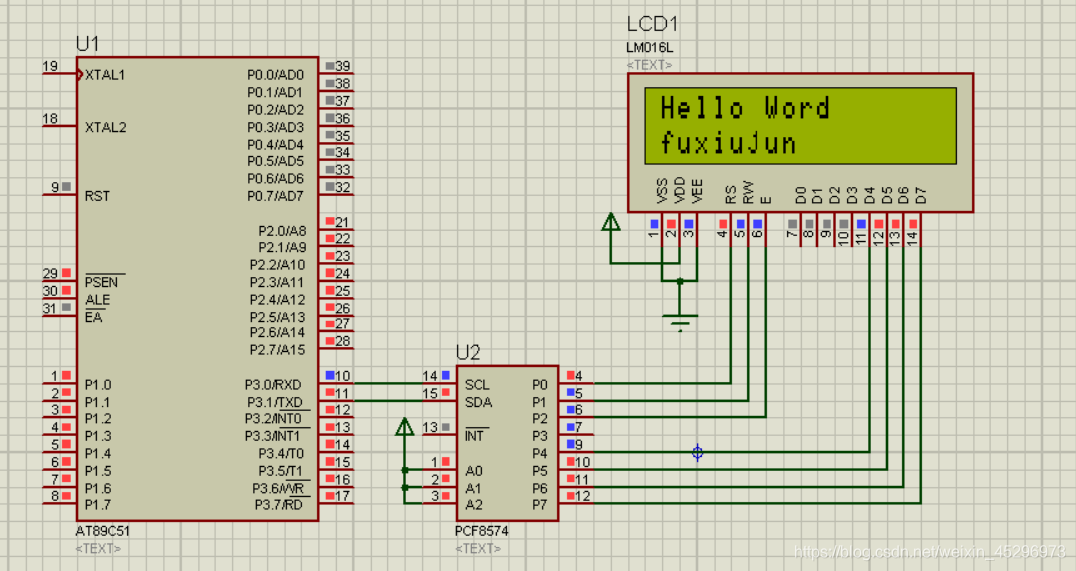

原理图

在这里插入图片描述
3.程序

#include <reg51.h>
#include <intrins.h>

#define uint	unsigned int
#define uchar	unsigned char
#define	C51_SCL		P3^0			//SCL引脚
#define	C51_SDA		P3^1			//SDA引脚
#define ADDR		0X4E			//设备地址
#define String_len1		10
#define String_len2		8

sbit SCL = C51_SCL;
sbit SDA = C51_SDA;
uchar lcd_show1[String_len1] = "Hello Word";
uchar lcd_show2[String_len2] = "fuxiujun";

static void delay_us()
{
	;;  //用两个空语句实现短时间延时，当晶振为11.0592MHz时，约4~5微秒
}
void delay(uchar n)
{
	int i,j;
	for(i=0;i<n;i++)
		for(j=0;j<120;j++);
}

/**
 * @brief	IIC协议的起始信号
 * @param	None
 * @retval	None
 */
void IIC_Start()
{
	SDA=1;
	SCL=1;
	delay_us();
	SDA=0;
	delay_us();
}

/**
 * @brief	IIC协议的应答信号
 * @param	None
 * @retval	None
 */
void IIC_Ack()
{
	uchar i;
	SCL=1;
	delay_us();
	while((SDA==1)&&(i<250))i++;
	SCL=0;
	delay_us();
}

/**
 * @brief	写入一个字节到I2C总线
 * @param	date:将要被写入的数据
 * @retval	None
 */
void IIC_Write_Byte(uchar date)
{
	uchar i,temp;
	temp=date;
	for(i=0;i<8;i++)
	{
		temp=temp<<1;
		SCL=0;
		delay_us();
		SDA=CY;
		delay_us();
		SCL=1;
		delay_us();
	}
	SCL=0;
	delay_us();
	SDA=1;
	delay_us();
}

/**
 * @brief	通过IIC协议写一个命令到1602液晶上
 * @param	comm:将要被写入的命令
 * @retval	None
 */
void IIC_Write_Comm_LCD(uchar comm)
{
	uchar data_h = comm & 0xf0;
	uchar data_l = (comm & 0x0f) << 4;
	IIC_Write_Byte(0x00+data_h);
	IIC_Ack();
	IIC_Write_Byte(0x04+data_h);
	IIC_Ack();
	IIC_Write_Byte(0x00+data_h);
	IIC_Ack();
	delay(5);
	IIC_Write_Byte(0x00+data_l);
	IIC_Ack();
	IIC_Write_Byte(0x04+data_l);
	IIC_Ack();
	IIC_Write_Byte(0x00+data_l);
	IIC_Ack();
	delay(5);
}

/**
 * @brief	通过IIC写一个数据到1602液晶上
 * @param	date:将要被写入的数据
 * @retval	None
 */
void IIC_Write_Date_LCD(uchar date)
{
	uchar data_h = date & 0xf0;
	uchar data_l = (date & 0x0f) << 4;
	IIC_Write_Byte(0x01+data_h);
	IIC_Ack();
	IIC_Write_Byte(0x05+data_h);
	IIC_Ack();
	IIC_Write_Byte(0x01+data_h);
	IIC_Ack();
	delay(5);
	IIC_Write_Byte(0x01+data_l);
	IIC_Ack();
	IIC_Write_Byte(0x05+data_l);
	IIC_Ack();
	IIC_Write_Byte(0x01+data_l);
	IIC_Ack();
	delay(5);
}

/**
 * @brief	初始化1602液晶，由于只有一个设备，所以一直占用总线
 * @param	None
 * @retval	None
 */
void LCD1602_Init()
{
	uchar i = 0;
	IIC_Start();
	IIC_Write_Byte(ADDR);
	IIC_Ack();
	IIC_Write_Comm_LCD(0x02);	//设置四线发送数据
	IIC_Write_Comm_LCD(0x28);	//设置显示模式
	IIC_Write_Comm_LCD(0x08);	//显示关闭
	IIC_Write_Comm_LCD(0x0c);	//设置光标开关
	IIC_Write_Comm_LCD(0x06);	//设置光标移动
	IIC_Write_Comm_LCD(0x01);	//清屏
	for(i=0;i<String_len1;i++)
	{
		IIC_Write_Date_LCD(lcd_show1[i]);
	}
	IIC_Write_Comm_LCD(0xc0);
	for(i=0;i<String_len2;i++)
	{
		IIC_Write_Date_LCD(lcd_show2[i]);
	}
}
void main()
{
	LCD1602_Init();
	while(1);
}
/*******************************************************
uchar IIC_Read_Byte() //从I2C读一个字节
{
	uchar i,j,k;
	SCL=0;
	delay_us();
	for(i=0;i<8;i++)
	{
		SCL=1;
		delay_us();
		j=SDA;
		k=(k<<1)|j;
		SCL=0;
		delay_us();
	}
	return k;
}
void nIIC_Ack()  //无应答信号
{
	SCL=1;
	delay_us();
	SDA=1;
	SCL=0;
	delay_us();
}
void IIC_Stop()  //终止信号
{
	SDA=0;
	SCL=1;
	delay_us();
	SDA=1;
	delay_us();
}
***********************************************************************/
