[ensp实验学习日记](2)静态路由配置练习

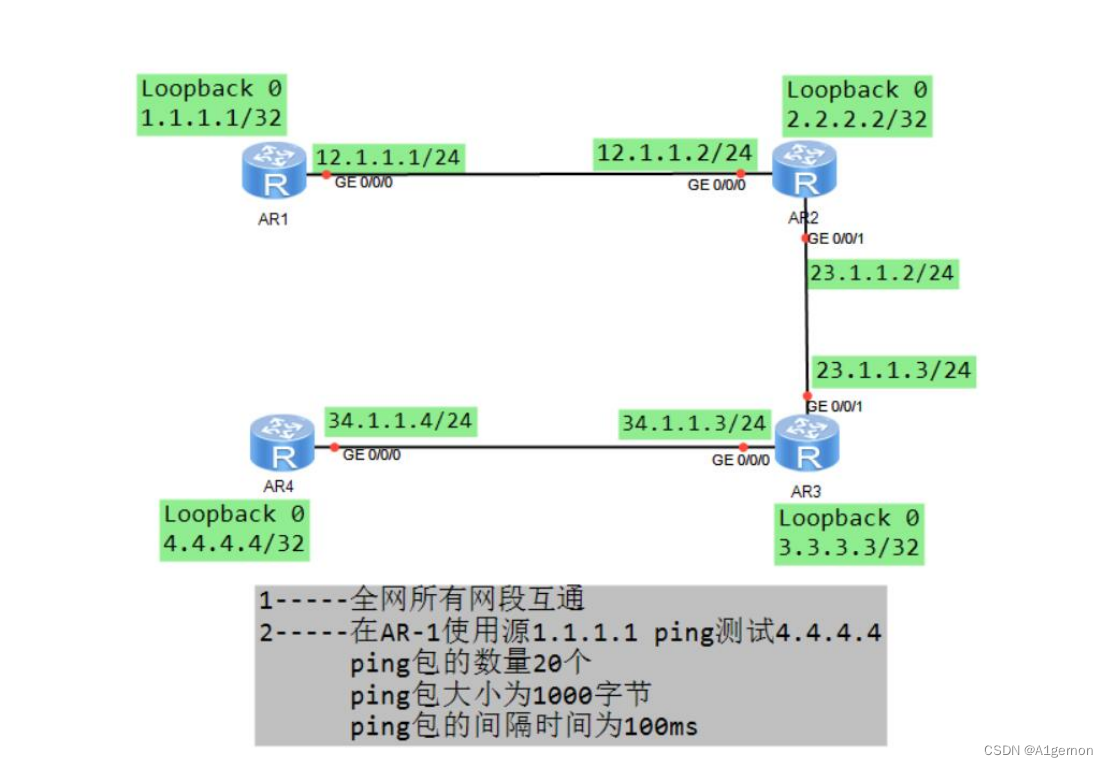

实验目标:

1-----全网所有网段互通
对于每个设备进行基本配置

先配ar1,再配ar2,ping通后继续配置ar3,ar4,不遗漏任何一个网段

如图配置ar1和ar2之后,1.1.1.1ping不通2.2.2.2,需要用
指令连接ip route-static 2.2.2.2 32 12.1.1.2--------------------去往2.2.2.2这个地址的数据发往12.1.1.2这个地址所在的设备
同理,从ar2到ar1这条也需要配置.
Ar1和ar2这条线用的接口是g0/0/0
现在配ar2和ar3的,使用ar2的g0/0/1接口和ar3的g0/0/0接口去配置
(配置时发现,ar1和ar2联通了,但是配置ar3后并没有联通ar1和ar3,需要在ar2接口上添加到达 R1和R3 的 LoopBack0 的路由.同理,配置ar3的时候也需要加入到达ar2和ar4的路由)

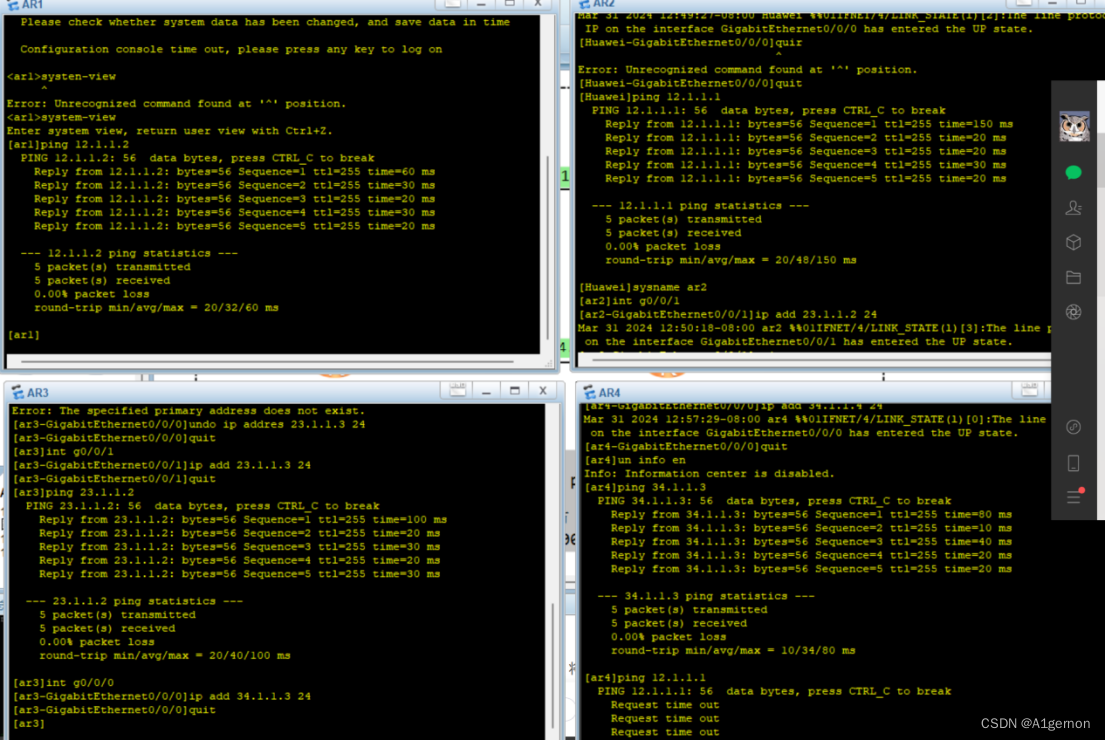

如图所示,首先配置好了四个路由器的相邻接口,并相互ping通

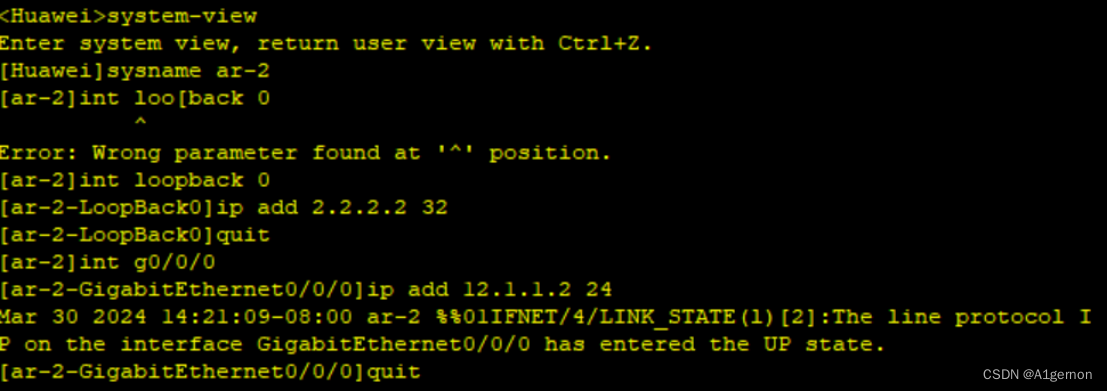

随后为四个路由器配置loopback的ip地址

接下来配置静态路由
LoopBack接口属于设备上的逻辑接口，逻辑接口是指能够实现数据交换功能但物理上不存在、需要通过配置建立的接口。LoopBack接口创建后除非手工关闭该接口，否则LoopBack接口物理层状态和链路层协议永远处于UP状态。一般情况下，LoopBack接口使用32位掩码。
对于AR1,配置去往2.2.2.2,要发往12.1.1.2这个地址所在的设备
对于AR2 配置去往1.1.1.1 要发往12.1.1.1这个地址所在的设备

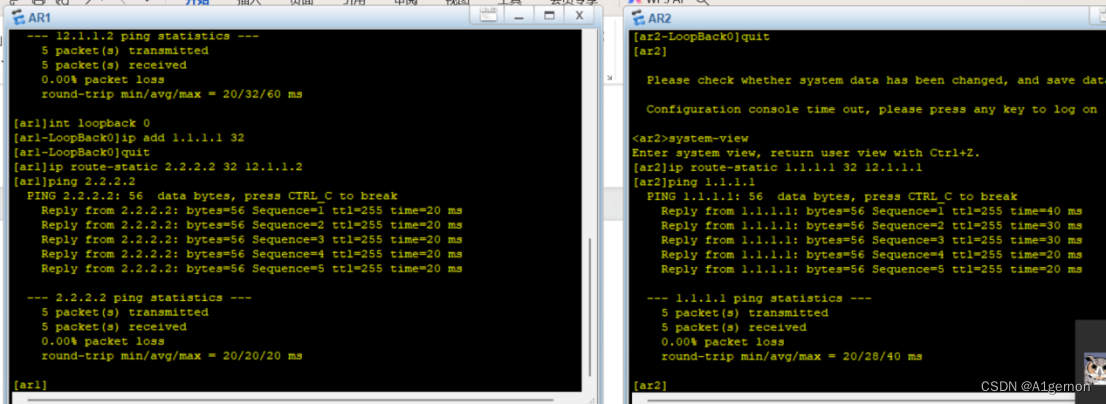

如图.1.1.1.1和2.2.2.2ping通
依次对2和3与3和4进行上述操作

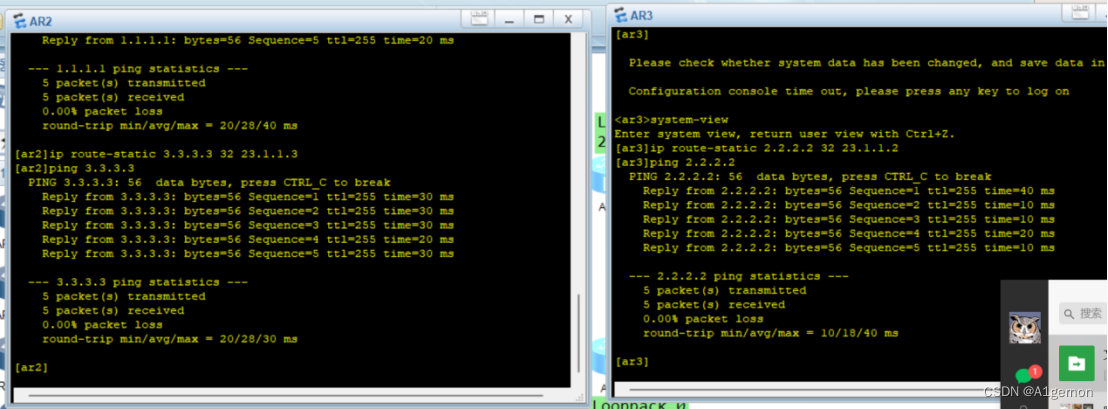

Ar2和Ar3 loopback ping通

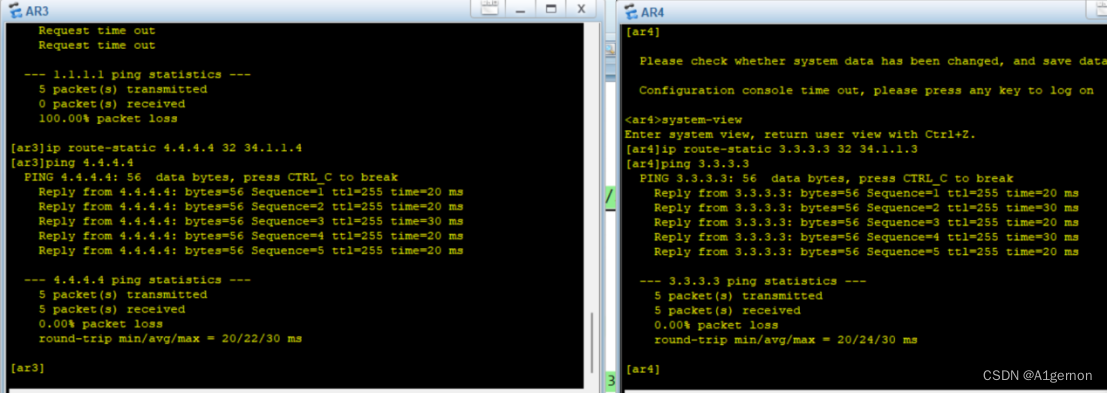

AR3和AR4ping通
接下来ping通ar1和ar3
本设备没有去往对应网段的路由，缺少哪个网段就静态补充。要做到不遗漏任何一个网段
例如,对于AR1,未知的网段有2和3部分,3和4的网段ip
全部通往物理连接的12.1.1.2
要配置的有:去2.2.2.2.去3.3.3.3去4.4.4.4
去3.3.3.3对于的设备ip,去4.4.4.4对于的设备ip
以此类推,同时要注意路由器只关心到某个网段如何转发数据包，因此我们在路由器上添加路由，必须是到某个网段（子网）的路由，不能添加到某个特定地址的路由。

以下命令试图添加到一个IP地址的路由，路由器报错。（在路由器上面添加路由，主机位要归0的）

[AR1]ip route-static 172.16.1.2 24 172.16.0.2

Info: The destination address and mask of the configured static route mismatched , and the static route 172.16.1.0/24 was generated.–错误的地址和子网掩码

如果你就想让路由器转发到一个IP地址的路由，子网掩码要写成四个255，这就意味着IP地址的32位二进制是全部的网络位，该网段中就这一个地址。 [AR1]ip route-static 172.16.1.2 32 172.16.0.2

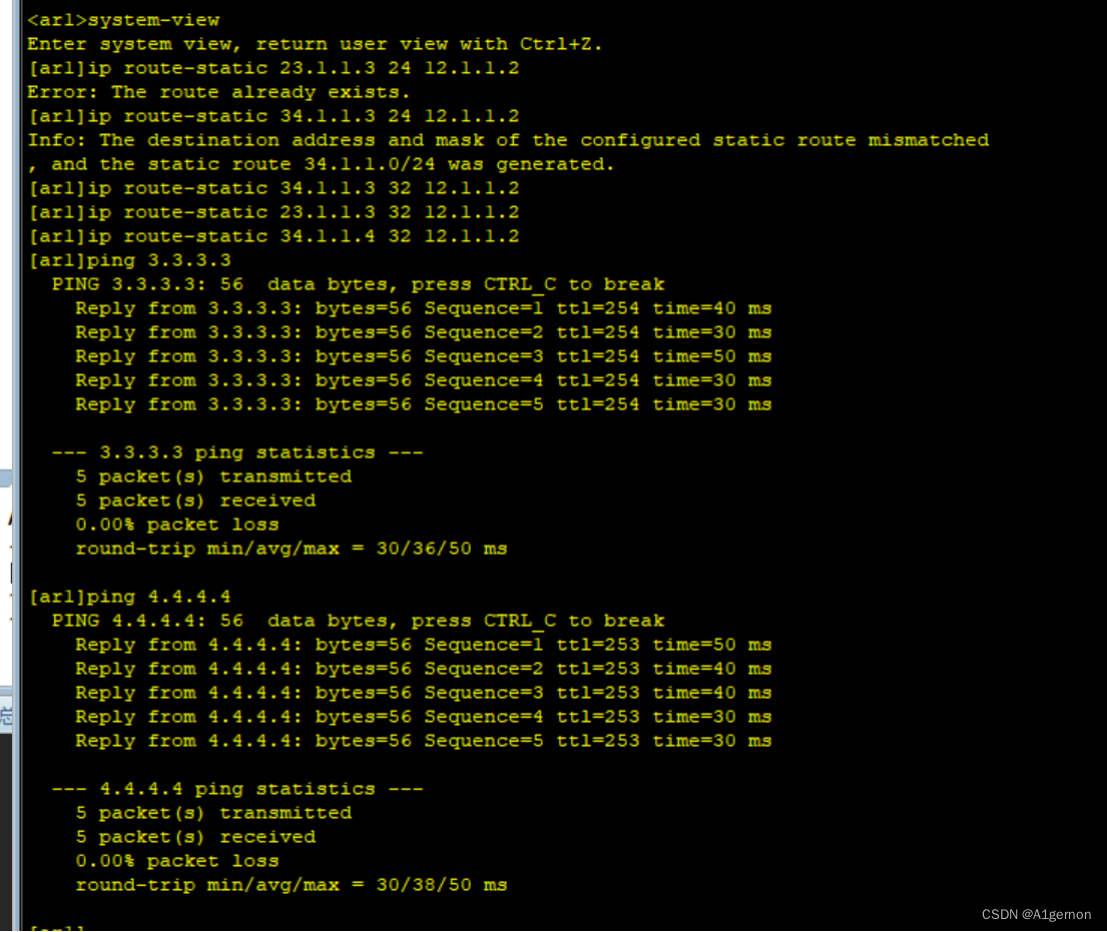

全部配置后

实现全部网段互通

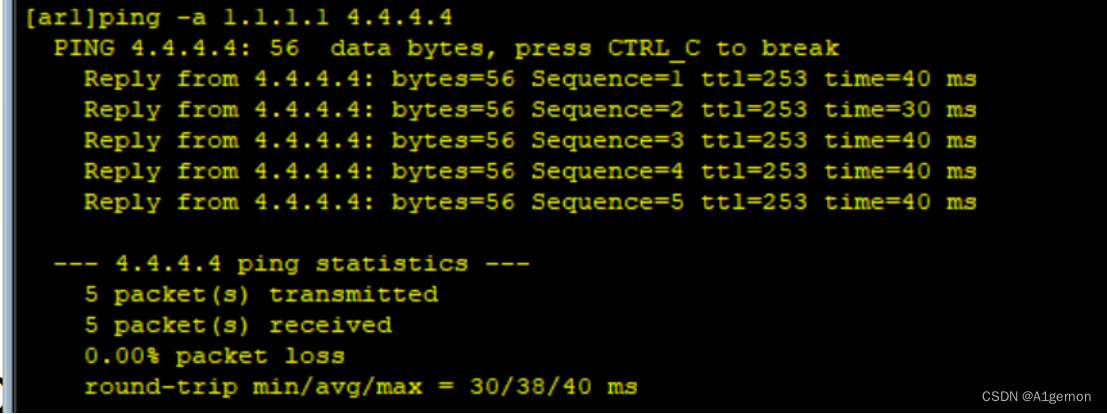

2-----在AR-1使用源1.1.1.1 ping测试4.4.4.4

ping包的数量20个

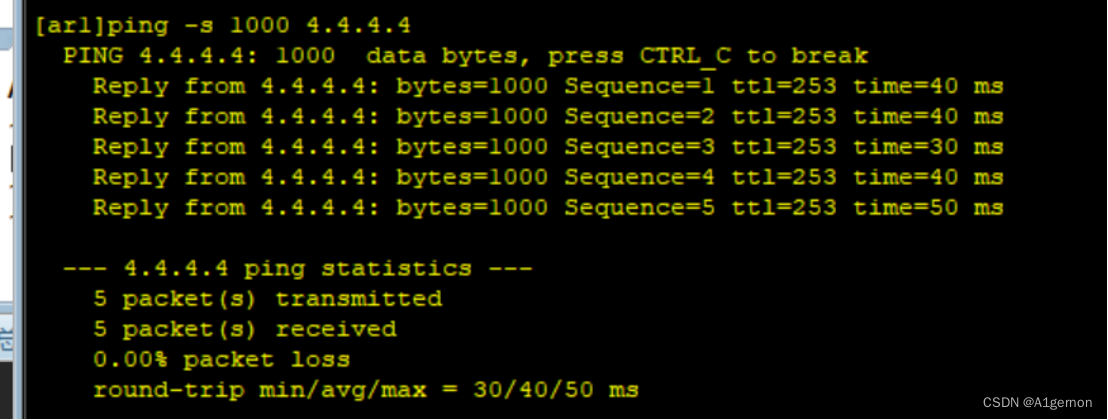

ping包大小为1000字节

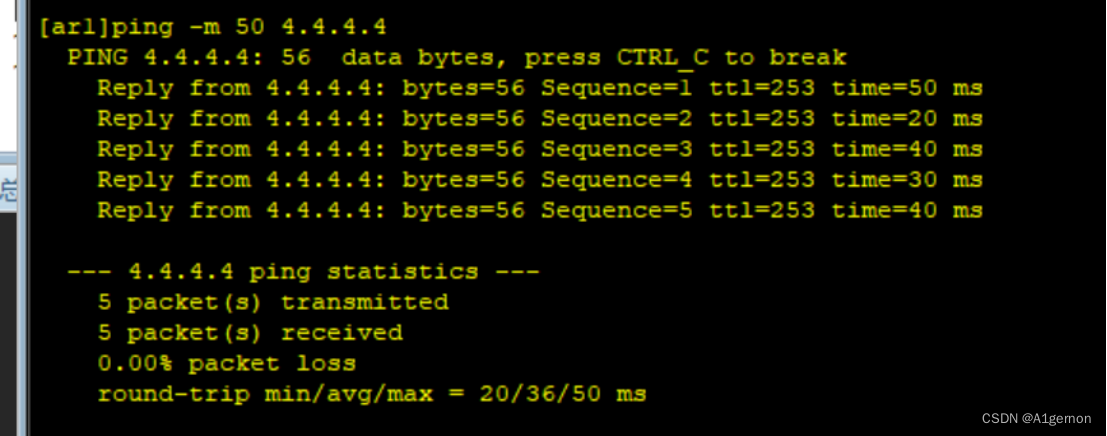

ping包的间隔时间为100ms

最后使用save ar-2.cfg ------------------------------------------保存本设备的所有配置，保存的配置文件自定义名称为ar-2，文件类型为.cfg的配置文件
