proteus 8添加具有电气连接作用的网络标签

本文详细介绍了一种名为wirelabelmode的网络标签模式的使用方法,包括如何在导线两端放置标签,以及在单片机引脚处正确应用标签的技巧。文章通过实际操作总结出了关键步骤和注意事项,如使用英文输入法的“A”键调出标签设置窗口等。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

LBL:wire label mode网络标签模式(经过我反复实践,好像不点也不影响)
在这里插入图片描述

  • 步骤一

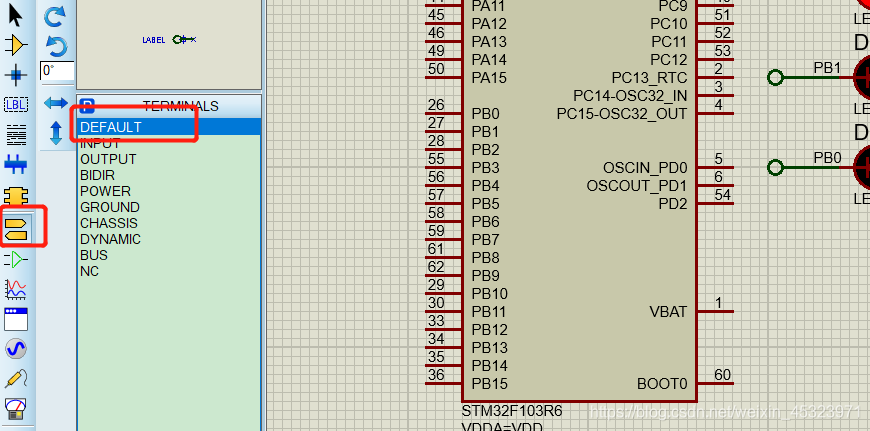

    找到DEFAULT,单击(DEFAULT可认为是一个普通端口就好了,可以是输入输出,也做一个未确定端口的标记)

在这里插入图片描述

  • 步骤二

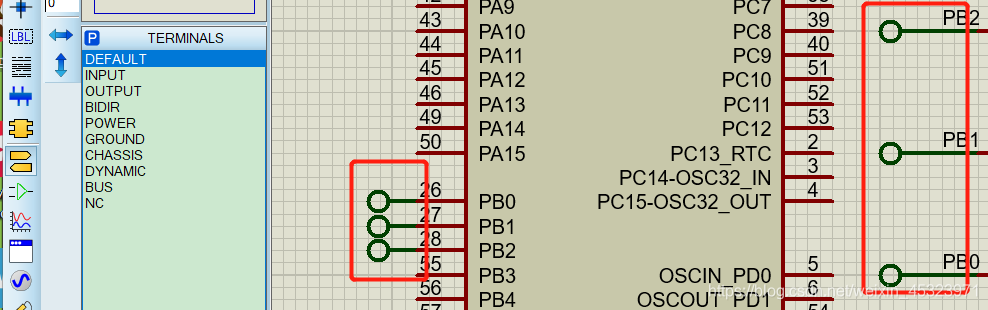

    把它放到需要连接的导线

在这里插入图片描述

  • 步骤三

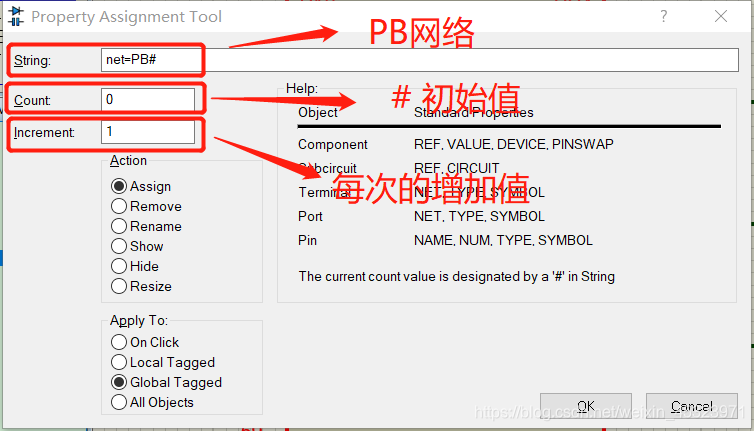

    点击键盘“A”,会弹出下面这个窗口(已经修改过的),然后点OK

在这里插入图片描述

  • 步骤四

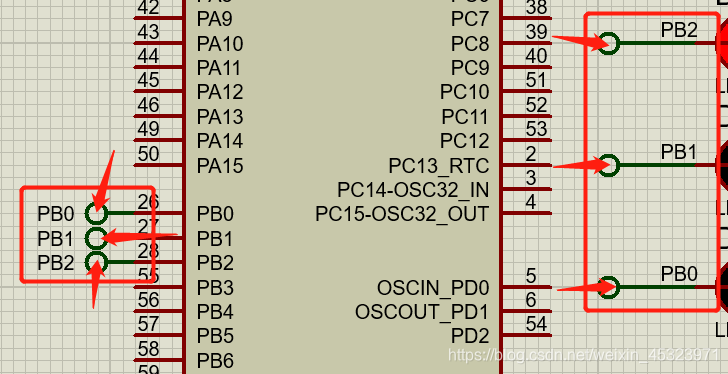

    光标到引脚会出现一个绿色的小方框,单击即可放置标签了(可以点圆圈那,也可以点在导线上,不过单片机上的导线得引出了一点点)
    在这里插入图片描述
    经本人多次操作得出的经验和注意事项:步骤一、二可省略;网络标签在需要连接的两端导线都要放,尤其不要忽略了单片机的引脚处的;英文输入法“A”才会弹出设置标签的窗口,大小写不影响。
