如何理解阻焊开窗过大,焊盘之间没有阻焊桥,为通窗效果?

PCB设计中涉及的各个层

Layer:简单理解就是布线层
paste:助焊层(又叫钢网层),即涂抹锡膏层;
solder:阻焊层(又叫绿油层)
overlay: 丝印层(位号层)
机械层:板卡外形尺寸图
keepout层:禁止布线(避让层)
multi-layer:多层(直通焊盘层)

本次重点讲的是solder:阻焊层(又叫绿油层)

阻焊开窗过大,焊盘之间没有阻焊桥,为通窗效果,如下所示:
在这里插入图片描述

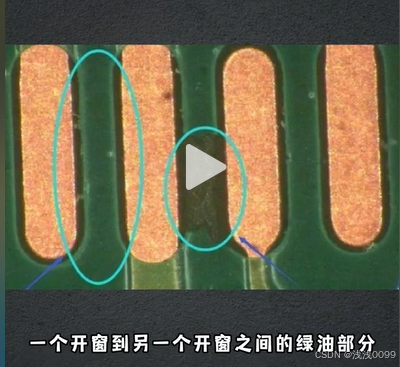

左边大椭圆为阻焊桥,即两边焊盘之间有阻焊桥;右边小椭圆的阻焊桥中间存在终断,即两边焊盘之间没有阻焊桥,这种情况称为通窗。

通窗,会容易出现邻居焊盘在焊接的时候容易出现连锡,从而出现短路情况。故焊盘的阻焊层不易过大,即solder层不能比paste层/Layer层大很多。
