LD3320语音识别模块+Arduino UNO 开发板（控制LED灯和SG90舵机）

这是一篇LD3320+Arduino学习后的分享文章：（程序+接线）

       最近在网上看到很多关于LD3320语音识别模块+Arduino的使用教程，给我第一感觉高大上，对于一个小白的我来说，一开始以为会挺难的，后来学习过后发现也还可以，不是那么的遥不可及，于是就买了一个LD3320语音识别模块，在网上找了各个版本的程序进行学习，接下来就和大家分享一下吧！

       可以选择LED灯或者是SG90舵机（180度），舵机的话不一定是SG90舵机180度的，其他的都可以，比如360度舵机、MG995舵机、MG90S舵机都可以，我是把LED灯和SG90舵机放在一块控制的，这里只是分享一下我的学习经验。

---

• 需要准备的材料

1. LD3320语音识别模块
2. Arduino
3. 杜邦线
4. LED灯/SG90舵机（180度）
5. 面包板

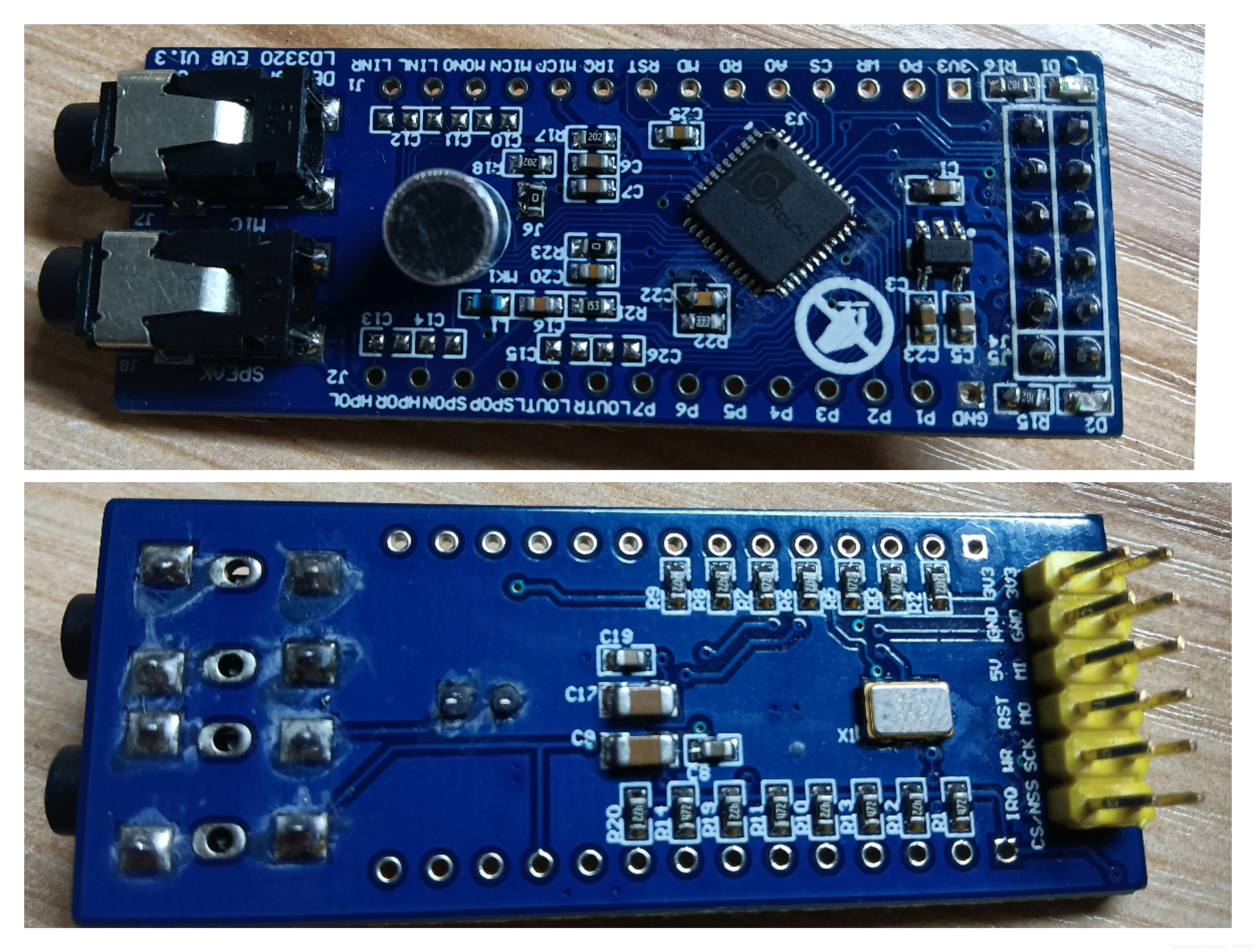

 LD3320语音识别模块

---

接线对照表

LD3320 语音识别模块	Arduino UNO 开发板
3.3V（两个）	3.3V
GND（两个）	GND
MISO	D12
MOSI	D11
SCK	D13
CS/NSS	D4
NC（5V）	不用接
RST	D9
WR	GND
IRQ	D2



注意：在接LD3320 语音识别模块的时候如果Arduino UNO 开发板上面的(GND和3.3V接口不够用可以用面包板来辅助以下)

LED灯与Arduino UNO开发板接线

LED灯	Arduino UNO开发板
负极（短头）	GND
正极（长头）	D8

SG90舵机+Arduino UNO开发板

SG90舵机（180度）	Arduino UNO开发板
正极（红色线）	5V
负极（棕色线）	GND
脉冲输入（黄色线）	~D6



以上的Arduino UNO 开发板上面的数字接口（除了GND和3.3V接口）都是够用的，用不到拓展板，当然你想控制更多的东西，你可以看情况而定

---

LD3320 语音识别模块的库文件下载链接🔗：https://pan.baidu.com/s/142FuthhR2O9mg6LTFHCYzg

提取码：f65e

---

 程序：

#include <Servo.h>                        //舵机头文件
#include <ld3320.h>                       //LD3320语音识别模块的头文件

Servo myservo;                                  //声明一个舵机对象
VoiceRecognition Voice;                         //声明一个语音识别对象

#define Led 8                                   //定义LED控制引脚

void setup()
{
    myservo.attach(6);                          //定义6号引脚为舵机的脉冲输入引脚
    pinMode(Led,OUTPUT);                        //初始化LED引脚为输出模式
    digitalWrite(Led,LOW);                      //LED引脚低电平

    Voice.init();                               //初始化VoiceRecognition模块
    Voice.noiseTime(0x10);                      //上电噪声略过
    Voice.micVol(0x30);                         //调整ADC增益
    Voice.voiceMaxLength(0x14);                 //最长语音段时间
    Voice.addCommand("kai",0);             //"开"添加指令，参数（指令内容，指令标签（可重复））
    Voice.addCommand("guan",1);            //"关"添加指令，参数（指令内容，指令标签（可重复））
    Voice.addCommand("jiu shi du",2);           //90度
    Voice.addCommand("yi bai ba shi du",3);     //180度
    Voice.start();                              //开始识别
}
void loop()
{
  switch(Voice.read())                          //判断识别
  {
    case 0:                                     //若是指令“kai deng”
    digitalWrite(Led,HIGH);                       //点亮LED
    break;

    case 1:                                     //若是指令“guan deng”
    digitalWrite(Led,LOW);                        //熄灭LED
    break;

    case 2:
    myservo.write(90);                            //90度
    break;

    case 3:
    myservo.write(180);                           //180度
    break;

    default:
    break;
  }
}

具体可以看这个这个网址可以提供一些具体的LD3320语音识别模块的具体参数调整：https://www.arduino.cn/thread-78023-1-20.html
